Было это в 2000-х, мне 13, зима, солнечно, центр Минска, вышел погулять. Смотрю: посередине двора торчит вентиляционный ствол. И по всем углам двора такие. Думаю: раз есть стволы, есть и бомбарь, есть и вход в него. Пошел вдоль подъездов ближайших домов. Нашел указатель указывающий на вход в подвал: "УБЕЖИЩЕ"
Дверь закрыта но замка нет. Зашел. Выключатель щёлк, щёлк, света нет. Включил фонарик в телефоне, в телефоне 4%, (тогда был уже сенсорный htc), прошел метров 100 по коридорам заваленным мусором, и телефон разрядился. Это ппц товарищи, подумал я. Ни больше ни меньше. С начала было не страшно, нашел стены, потихоньку пошел назад, потом на 20 сек очень стрёмно, а потом никак. Передвигался по тихоньку(минут 8) в сторону выхода(как я думал), периодически набирая скорость входил башкой в трубы и стены, и дойдя до места где сквозняка нет, и стены со всех сторон кроме одной, я понял что пришел не туда от куда вошёл. Было оч жутко. Развернулся, пошел также как и пришел туда, периодически входя в углы, стены и трубы. Глаза уже немного привыкли, и если хорошо присмотреться, можно было чуть чуть увидеть стены. Пошел в другую сторону от того места где был раньше. Узнал места по которым проходил, ещё пару раз заходил в тупики, и через минут 35 я нашел проход, в котором сквозняк. Очень ускорился, и вошел в трубу так, что аж искры из глаз посыпались. Чутка постоял, двинулся дальше. Пару раз повернул на сквозняк, и увидел в конце длинного коридора, как солнце светит в замочную скважину двери. Пошел. Наступил на мешок с поролоном, подумал что раздавил кота, присмотрелся, мешок. Норм испугался. Прошел в перед. И ура: лестница!! Поднялся, открыл дверь, вышел в другой двор, и это было такое облегчение, не передать словами, я заново просто заново родился.
Чуть отошел от входа, на себя посмотрел, был весь в побелке от стен, и чутка поцарапал палец. Это был крайне эпичный трип))) вытерься снегом, и пошел домой))) как то так.)

Есть у нас в СТ общественный колодец. И до поры до времени поднимали от туда воду вёдрами. А потом повесили бумажку на этот самый колодец, что будет собрание. И на собрании решили(в товариществе больше 1К дачь), что вёдрами таскать тяжело, не поставить бы насос. Поставили. Расширительный бак на 20 л, насос на 4квт, иековский автомат Б25(который кто-то постоянно выключает, и всё товарищество думает что всё, насос сгорел), реле давления настроенное на 8 атмосфер(https://yadi.sk/i/djseWJIDt9PGVQ - видео с открытием крана на полную мощность), и два крана. Проработало это чудо две недели. Выглядит вот так:

https://yadi.sk/i/WerolwFtZUlUfg за ссылку на я.диск извините уж, из за качества инета на Пикабу картинка не загружается.

Прихожу я как-то раз, и вижу такую картину: из под кожуха в разные стороны бьёт фонтан. А там и розетка, и реле давления, я бегом вырубать автомат. Вечером это было, смотреть уже не полез. На утро: прихожу изучать проблему, а там на вид всё просто: 32 синюю трубу, идущую от насоса вырвало из разветвителя на бак, трубу к кранам, манометр, и трубу к насосу. Ну прихожу с шуруповёртом, снимаю кожух, пытаюсь прикрутить трубу, а там конструкция наклонена в одну сторону, а труба в другую, и фиг закрутишь. В общем собралось вокруг колодца человек пять, и с горем пополам закрутили, а потом соединение с двух сторон прокрутили саморезами, чтобы вообще на вечно. Но все равно не факт))
К слову насос там работает так: когда краны открыты, он за одну секунду накачивает бак, вода не успевает уходить и он сразу выключается. Через пять секунд процедура повторяется. Ну зачем туда насос на 4квта ставить надо было...
Как-то так.

Предлагаю вам, познакомиться с очередной подборкой фотографий ужасных этажных щитов. Данные щиты брошены на произвол судьбы уже на протяжении нескольких лет и даже десятилетий и представляют собой огромную опасность для домов и самих жителей.

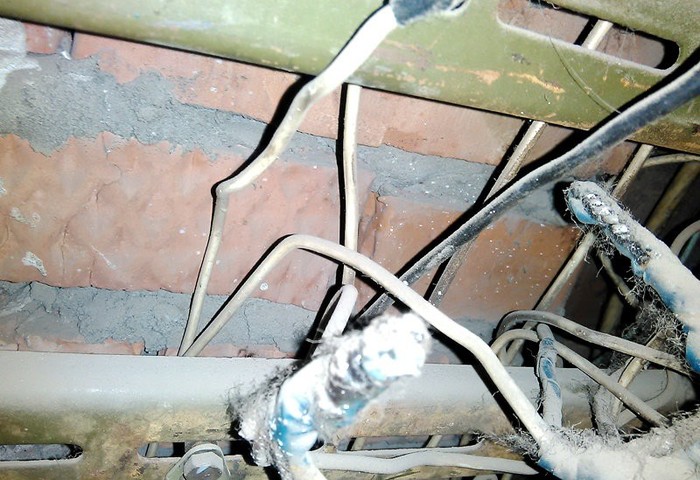

Итак, щит №1. Это Самара, Советский район. Данный этажный щит зарос мусором, пылью и паутиной. Здесь присутствуют оголенные скрутки и оплавленная изоляция проводов.

Общий вид...

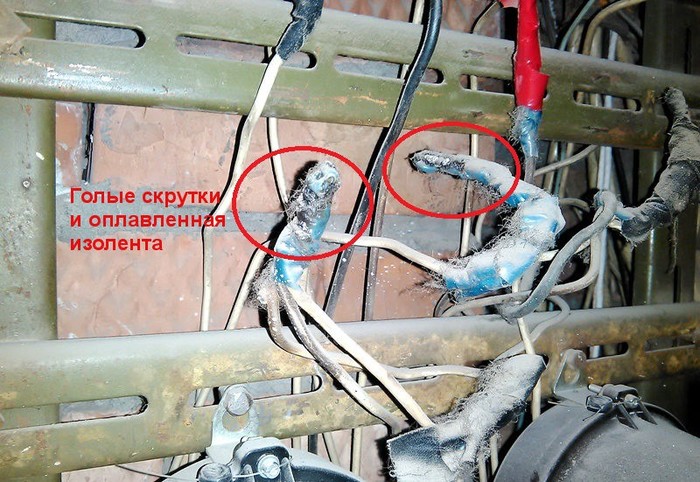

Ниже на фото хорошо видны оголенные скрутки. На них оплавилась изолента. Они представляют собой огромную опасность, так как в любой момент могут закоротить на корпус щита. Просто может произойти короткое замыкание с кучей искр. Фейерверк будет до тех пор пока не сработает защита ВРУ здания, т.е. пока не обесточится все дом или стояк.

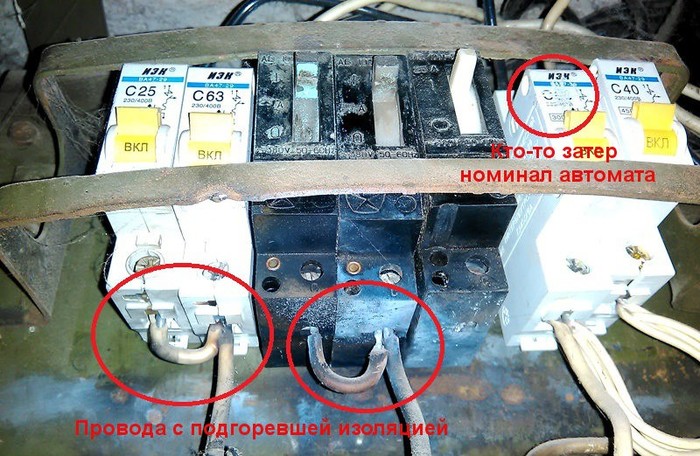

На следующем фото видно, что у проводов, подключенных к автоматическим выключателям, сильно почернела изоляция. Это говорит о хорошем их перегреве. Еще на втором автомате справа кто-то затер номинал автомата. Зачем это сделали не известно, также как неизвестно какой номинал данного автомата.

Около этого этажного щита я оказался по причине постоянного срабатывания второго слева автомата. Это автоматический выключатель ИЭК номиналом 63А. Это групповой автомат, который защищает провод уходящий в квартиру на розетки. Судя по номиналу данного автомата, в квартиру должен был уходить кабель огромного сечения. Но на самом деле это был алюминиевый провод сечением 4 мм2. Если бы этот автомат исправно работал, то быстрее бы расплавилась изоляция на проводе, чем сработал бы этот автомат на 63А.

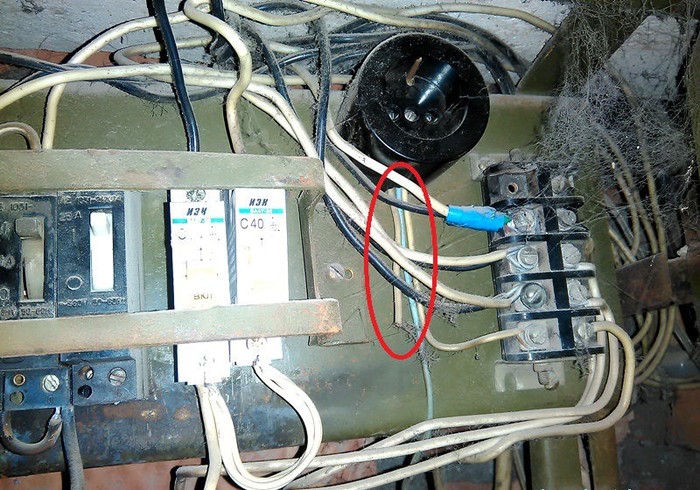

В этажном щите стоит древняя розетка. Зачем-то один провод, подключенный к ней, обрезали. Это скорее всего лишили розетку заземления.

Этажный щит лучшее место для жизни пауков. Для них электричество не проблема и их паутину тут никто и никогда убирать не будет )))

Это уже другой щиток. Тоже Самара и Советский район. В нем находится всего один счетчик, который еле закреплен.

На следующем фото виден сжим ответвительный(орех) без защитного корпуса. Тут также есть большая вероятность получить короткое замыкание на корпус щита.

Из группы старых черных автоматов только к одному подключена нагрузка...

Этот щит находится в Московской области. Помимо оплавленной изоляции, голых проводов и тому подобного весь щиток просто мокрый. В нем стена очень сильно влажная, а также наличие воды можно увидеть на проводах, счетчиках и т.д. Я до сих пор поражаюсь как этот этажный щит еще работает. Данный дом был построен в 90-х годах. Про этот щиток я немного позже более подробно расскажу, так как у него очень интересная история. Это жалоба жильцов дома в управляющую компанию по поводу опасного этажного щита и их ответ. А пока просто посмотрите его фотографии.

Если вы увидели что-то подобное в своих этажных щитах, то непременно задумайтесь об их ремонте. ВСЁ

Этажные щиты присутствуют в каждом многоквартирном доме. Они находятся на лестничных площадках на каждом этаже. В них распределяется электропитание на все квартиры. Практически все эти щиты брошены на произвол судьбы уже на протяжении нескольких десятилетий. До них нет никакого дела ни сетевым компаниям, ни управляющим компаниям, ни самим жильцам дома. Это все очень печально.

Сегодня большинство этажных щитов представляет собой огромную опасность для людей и самих домов. Ими не то что опасно пользоваться, но и опасно даже в них заглядывать. Ниже выкладываю фотографии нескольких этажных щитов со всеми их ужасами.

Из своей практики скажу, что сетевые и управляющие компании не делают капитальный ремонт этажных щитов. Если повезет, то максимум что они сделают в вашем доме, то это заменят магистральные проводники, которые идут по шахте от вводного щита дома до последнего этажа. Правда если что-то в сгорит в этажном щитке, то приезжают электрики и "соплями" соединяют, чтобы хоть как-то работало. Ниже будет щиток, в котором со слов жильцов что-то горело практически каждую неделю и каждый раз "соплями" электрики скручивали отгоревшие провода обратно.

Этой статьей хочу обратить внимание людей на свои этажные щиты, так как сегодня большинство таких щитков нуждаются в немедленном капитальном ремонте. Выйдите из квартир и загляните в них.

1. Этажный щит на четыре квартиры девятиэтажного дома постройки 80-х годов. К этому щитку приезжали электрики практически каждую неделю. Тут жильцы этажа созрели на его капитальный ремонт за свой счет, который мне в ближайшие дни предстоит сделать.

Вот его общий вид.

Большинство групповых старых черных автоматических выключателей уже не выполняют свою функцию. Многие такие автоматы даже вручную нельзя выключить. Их ручка не отключается, т.е. не размыкает контакты. Еще ниже виден висящий на проводах новый автомат. Вам нравится как он расплавился? Он искрит и пытается защитить всю электропроводку 2-х комнатной квартиры с электрическим духовым шкафом и т.д. Как вы думаете он справляется со своей задачей?

Вот расплавленный этот автоматический выключатель после демонтажа. У меня уже коллекция таких аппаратов набралась. Может музей открыть )))

Идем дальше. На фото ниже представлена оголенная скрутка проводников PEN. К ней идет один провод от магистрального проводника PEN и далее он распределяется на квартиры.

Ниже скрутка фазных проводников. Одна перемычка стала короткой и ее просто нарастили с помощью винтового клеммника. Это соединение все расплавилось и оголилось. Самое опасно тут то, что этот клеммник лежит на металлическом корпусе этажного щита. Оголенная часть находится в миллиметре от прямого контакта с корпусом щитка. Чудо, что еще тут не произошло короткое замыкание. Еще стоит отметить, что этот соединение находится на ответвлении от магистрального фазного проводника, т.е. до автоматов, которые находятся в самом щитке. Если бы тут произошло КЗ, то был бы фейверк до тех пор пока не сработает защита в ВРУ дома и не обесточит этот стояк или весь дом.

Затем я долго пытался найти ответвление от магистрального PEN проводника. Видно всего три фазных "ореха". Где же четвертый?

Все таки я его нашел))) Смотрите на фото ниже на красный овал. Видите кусок цемента? Так вот "орех" находится в нем.

Ниже фото этого зажима со стороны слаботочной части щита. Видите его в красном овале. Он не имеет защиты и касается корпуса щита, а сверху покрыт цементом.

Идем дальше. Ниже представлен отвод от магистрального фазного проводника на квартиру. Из зажима выходит тонкая алюминиевая проволочка сечением 2,5 мм2, которая скручена с отходящим проводом. Это надо же так умудриться, чтобы сделать скрутку сразу при ответвлении от магистрального провода.

2. Это второй этажный щит на две квартиры. Он тоже ждет своего часа, когда жильцы созреют на его капитальный ремонт за свой счет. Вроде это должно определиться в ближайшее время.

Ниже его общий вид. Что тут можно сказать? В правой части висит двухполюсный автомат на проводах. Он подключен помимо счетчиков. Инспекторов из сетевой компании тут не хватает ))) Изоляция на нулевых проводниках отходящих в квартиру сильно оплавлена. Присутствует много опасных скруток, которыми наращивали фазные провода.

Ниже видно, что уже тут что-то горело. Это отгорал магистральный фазный проводник. После этого прикрутили DIN-рейку и поставили на нее автомат.

На один нижний контакт подключили магистральный фазный проводник. Посмотрите как он вырвал контакт. Корпус автомата уже практически развалился внизу. Еще немного и магистральный фазный проводник вместе с контактом и болтом может выломаться из автомата. В такой ситуации он сможет замкнуть на корпус щита. Потом нужно будет ждать когда сработает защита ВРУ дома и обесточит стояк или весь дом.

Идем дальше. В красном круге над вводным автоматом видно "злую" скрутку фазных проводников. Это так распределяются фазы от магистрали. Также в другом красном круге обозначена колодка с оголенными контактами. Они подключены тонким проводом сразу от вводного автомата на 63А. Они быстрее сгорят, чем сработает автомат на 63А. Это тоже подключено мимо счетчиков и что ими питается пока остается загадкой. я

Ниже несколько фото другого щитка, где отгорал "нулевой" проводник уходящий в квартиру.

Это только малая часть всех опасностей, которые несут в себе этажные щиты. Тут показано то, что у меня получилось сфотографировать. Фоткал на телефон с плохой камерой и многие фотографии просто не получились.

Испугались? Загляните в свой этажный щит. Что вы там увидели?

50 лайков и 2 часть.

Иду я домой с магазина. Смотрю из сщитка свет. Прихожу домой оставляю продукты иду к щитку. Смотрю электрик который ставил автоматический выключатель "легранд" плохо затянул одну клемму и горела яро жёлтая дуга. Хорошо что обесточил вовремя а то было-весело...
