Будучи ребенком я рисовал свои каракули на листках бумаги, которые были белыми с одной стороны и кремовыми с другой. Мой дед, конструктор, почему-то называл их синькой, хотя синего цвета на них не было вообще. И таких листков бумаги было дома много - на некоторых были чертежи, на некоторых текст напечатанный на пишущей машинке.

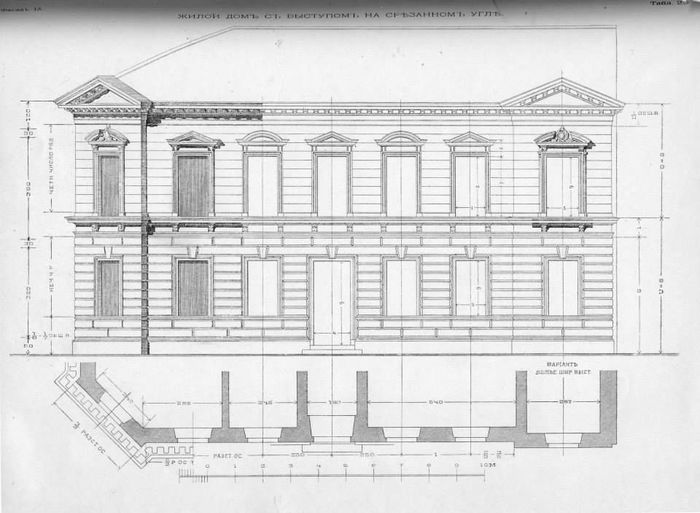

Окунемся в историю. Представим инженера, который проектирует некое здание - на большом листе плотной бумаги при помощи карандаша и линейки он строит подробный чертеж. Например вот такой:

Потратив кучу времени на проектирование инженер чертит финальный вариант, и становится понятно, что нужно несколько экземпляров чертежа. В городскую управу для утверждения проекта, несколько копий нужно строителям, копию нужно сдать в архив архитектурного бюро, да и заказчик хочет экземпляр - как без проекта на руках деньги под него искать?

Вплоть до 1870 года копии чертежа изготавливались вручную, например на кальке - ее просто накладывали поверх оригинала и обводили линии чертежа - процесс не сложный и занимались этим уже не сам инженер, а специальный человек. Но все равно, такие "копии" были дороги, что доставляло неудобства и ограничивало их количество. Вот пример такой копии на кальке, датируется 1920ми:

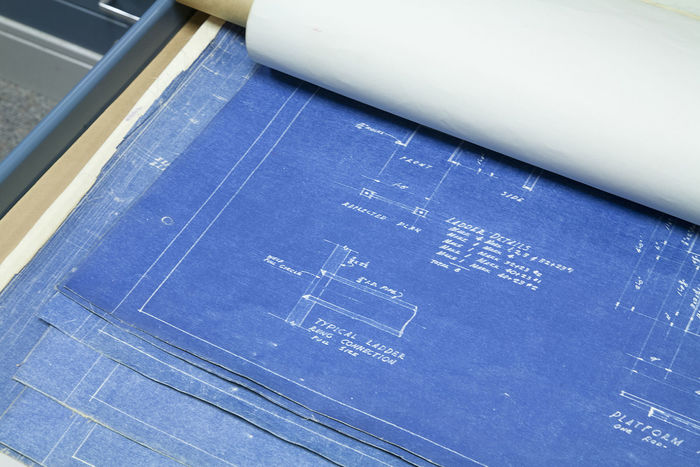

Приблизительно в 1870е в обиход входит процесс копирования чертежа при помощи цианотипии. На бумагу наносился светочувствительный состав (Цитрат железа(III)-аммония + красная кровяная соль) С оригинала так же вручную снимается копия-калька. Кальку накладывали на покрытую светочувствительным составом бумагу и засвечивали, например на солнце. Там, где калька просвечивала, светочувствительный состав разрушался образуя нерастворимую берлинскую лазурь. Там же, где на кальке была линия - светочувствительный состав оставался без изменений. После засветки бумагу промывали водой, смывая непрореагировавший состав и получали негативную копию чертежа, линии были белыми на синем фоне:

Процесс был изобретен Джоном Гершелем в 1842, но популярность начал набирать только после 1870х. В 1872 во Франции начали производить бумагу с уже нанесенным светочувствительным составом, а первая специализированная машина для циоанотипии появилась в США в 1875. В 1920х появились машины выполняющие все стадии процесса копирования (от начала до конца).

Копия чертежа стала дешевой, и они появились у всех работников на местах. Причем обыватель чаще видел именно синий чертеж в руках прораба, рабочего, инспектора, чем оригинал выполненный карандашом инженером в бюро. Из-за этого в северной америке именно такая копия чертежа стала прочно ассоциироваться с чертежом вообще, что нашло отражение в культуре. Как только хотелось придать "инженерности" и наукообразия - сразу добавляли синий чертеж, вот например Том и Джерри:

Разрушители легенд:

Даже сам термин Blueprint обозначает не только "синьку" - копию, но и вообще детальный план чего-либо. Хоть процесс уже не используется в документообороте, его крайняя простота и дешевизна привлекает использовать его в художественных целях, например для нанесения фотографии на футболку. И это уже было в симпсон на пикабу: https://pikabu.ru/story/tsianotipiya_chto_yeto_i_s_chem_ego_edyat_4083580

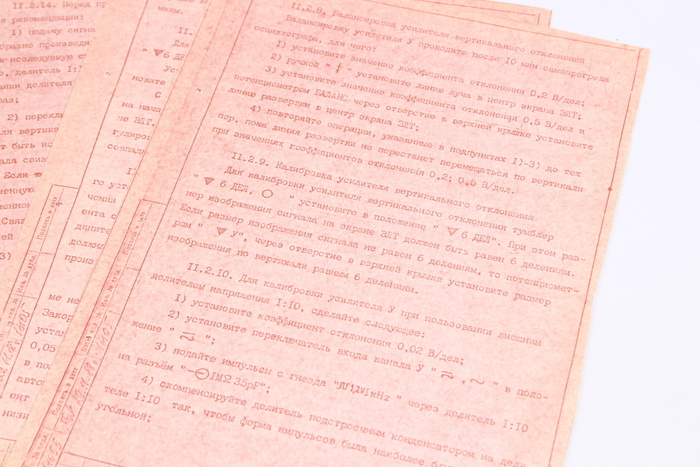

Но где-то начиная с 1930х процесс цианотипии стал терять популярность, вытесняемый процессом диазотипии. Принцип получения копии не изменился - по прежнему с оригинала чертежа делали кальку-копию, через которую засвечивали светочувствительную бумагу. Но вот светочувствительный состав поменялся. Во-первых он стал давать позитивный отпечаток (незасвеченные области темные, засвеченные - светлые). Во вторых проявка осуществлялась обработкой парами аммиака ("сухой" процесс), а не окунанием в ванну с жидкостью. Для чертежей это важно, так как от воды при цианотипии бумагу коробило, и размеры на копии могли непредсказуемо отличаться от оригинала. Вот пример документации, выполненной по этому техпроцессу

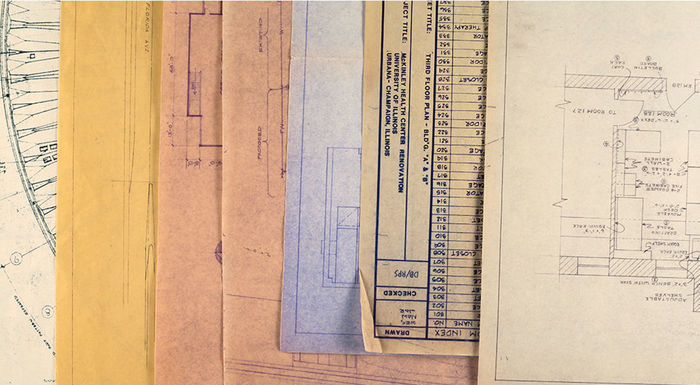

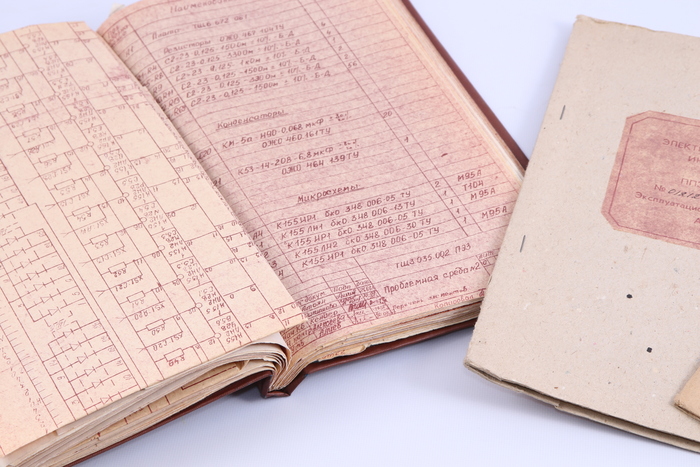

У нас на жаргоне такие копии по прежнему называли "синькой", а вот англоязычная публика обзавелась новым словом - Whiteprints. Опять таки на жаргоне оригинал чертежа на ватмане у нас назвали "белкой", копию на кальке - "калькой". В зависимости от состава партии, цветовая гамма копии могла отличаться. Это все копии полученные диазотипией:

Практически любое конструкторское бюро обладало своими мощностями по изготовлению копий чертежей, поэтому частенько пользовалось ими как мини-типографией. Если выпускалась серия из 100 устройств, проще было альбомы с документацией сделать в виде "синек", чем договариваться с типографией и печатать тираж.

На смену диазотипии пришел электрографический процесс, который видел любой, кто пользовался ксероксом. При таком процессе для изготовления копии уже не нужно делать копию-кальку, а можно непосредственно использовать оригинал чертежа. Так как распространенные аппараты назывались ЭРА-12РМ (или например ЭР-420Р), то и жаргон обзавелся словом, для обозначения процесса копирования на этом аппарате - "отЭРить". Ну а сейчас "отксерить", так как после развала СССР к нам хлынули копировальные аппараты Xerox. Говорят, в местах, где вместо копиров xerox были в ходу аппараты canon, вместо "ксерить" говорят "канонить", но за достоверность не ручаюсь.

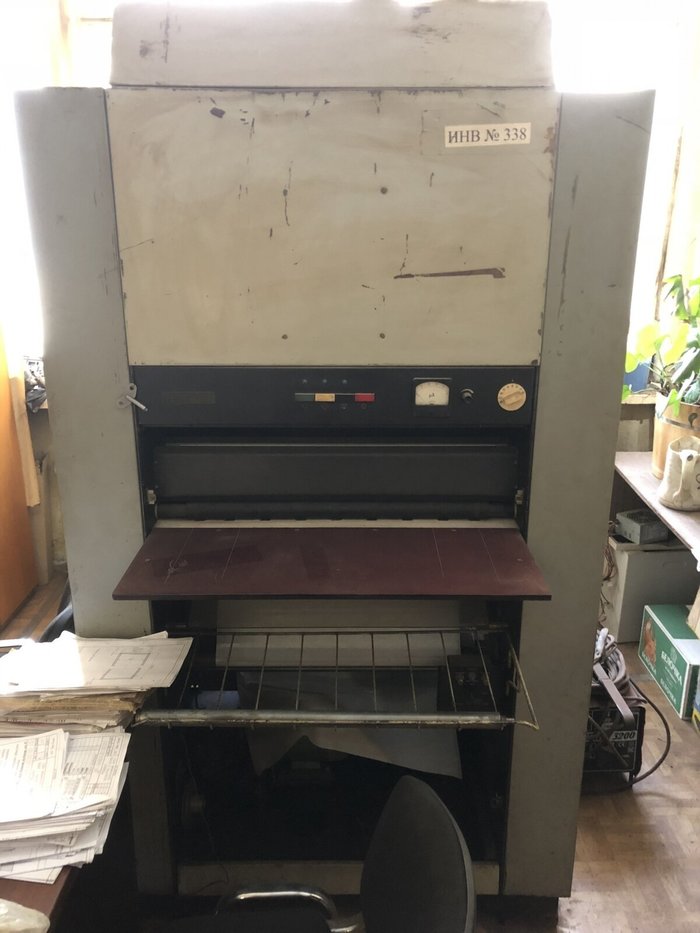

Вот он, советский "ксерокс" ЭР-620К3:

На этом мой рассказ про копирования чертежей заканчивается, но если вас заинтересовала эта тема, то рекомендую заглянуть сюда: https://psap.library.illinois.edu/collection-id-guide/archdrawingrepro

Буду рад дополнениям в комментариях и указаниям на ошибки.

---------------------

Для вас работал инженер Павел Серков. У меня есть сайт http://serkov.me

А еще инстаграм: https://www.instagram.com/pavel.serkov/

Так что же это такое, и как сделать это своими руками?

Начнём с истории.

Как гласит Википедия, этот способ фотопечати в 1842 году изобрёл английский физик и астрономом, сэр Джон Гершель. Эта технология в то время использовалась в основном для копирования чертежей и документов.

В среде фотографии цианотипия стала популярна в связи с простотой и дешевизной технологии, которая позволяла делать отпечатки на всём, что может удержать на себе светочувствительный слой.

Что нам понадобится при создании изображения в этой технике?

1) Непосредственно само изображение, которое нужно перевести в ч/б, а затем сделать из него негатив (кнопка "инверсия" в фотошопе), а так же подкорректировать параметры яркости и контрастности для того, чтобы избежать пробелов в тенях или светах.

2) Плотная плёнка для лазерного принтера. На ней мы будем распечатывать наше изображение.

3) Лазерный принтер.

4) Реактивы. 30 % раствор аммиачного лимоннокислого железа (Цитрат железа(III)-аммония) и 12 % раствор железосинеродистого калия (Красная кровяная соль)

5) Лист плотной акварельной бумаги.

6) Большая кисть или губка

7) Перчатки

8) Шприц без иглы.

9) Большое стекло, размером с ваш акварельный лист.

Наконец, мы переходим к самому интересному.

- Подготовив фотографию, распечатываем её на плёнке при помощи лазерного принтера.

- Заходим в более-менее темное помещение или поплотнее задёргиваем шторы. Берём лист акварельной бумаги и кладём его (шершавой стороной вверх) на ненужную газетку, чтобы не запачкать стол. Надеваем перчатки и берём в руки шприц, аккуратно открываем растворы и в равных пропорциях (мне хватает 1-1,5ml) выливаем на лист. Тут же размазываем всё это добро по листу большой кистью или губкой. И кладём лист в тёмное место высыхать.

Доелается это примерно так (простите за шакалов):

- Как только лист подсох, мы аккуратно берём его, прижимая к себе, дабы не засветить, выносим на солнце (или под УФ лампу, или вообще просто на свет), достаточно быстро кладём его на ровную поверхность, затем кладём на него плёнку с нашей фотографией и накрываем стеклом. В случае, если вы работаете с УФ лампой - включаете её.

Для экспонирования в солнечную погоду мне обычно хватает 15-20 минут, при условии, что на изображение падают солнечные лучи. При облачной погоде у меня уходит от 30 минут до полутора часов и более - в зависимости от количества света, попадающего на изображение.

С УФ лампой я работала лишь однажды, там хватало примерно минут 5-10.

Главное, надо запомнить, что передержать - можно, ничего плохого от этого не случится. А вот, если не додержать - будет пересвет.

- Итак, прошло некоторое время и мы убираем наше изображение с солнца/из-под лампы. Сняв стекло и плёнку, у нас получается примерно это:

Вахх, как так, абещаль синий, палучиль зелёный?!

Не волнуйтесь, впереди последний процесс. Отмывка.

- Мы берём наше творение и несём в ванну, раковину или тазик, дабы промыть обыкновенной водой. Любой температуры. Немножко потеребонькаем лист в воде и оставим в покое на минутку.

- Вынимаем из воды наш отпечаток. Вуаля!

В процессе цианотипии роль закрепителя, как ни странно, тоже играет вода, поэтому после промывки мы отправляем наши цианки сушиться.

Или же, можно поэкспериментировать. Готовое изображение перед сушкой можно тонировать. Чай и кофе дают коричневый оттенок, каркаде - малиновый, и так далее. Завариваем, наливаем в тазик или лоток, держим некоторое время в зависимости от желаемого результата. И сушим, да.

Со временем, цианотипия выцветает, но если поместить отпечаток в тёмное место, он спокойно восстановит свой цвет.

Вот, собственно и всё о таком интересном и незамысловатом способе творческой печати фотографий, как цианотипия.

Все фото взяты из интернета.

Специально для Пикабу, криво клеила metaLime.

Приятного времяпрепровождения и творческих успехов!
