Устройство самодельного отвала для уборки снега
Привет! Как и обещали выкладываем устройство самодельного отвала.
Текст будет от первого лица чтобы не путать вас, дорогие читатели :)
Отвал изготавливался три года назад, к сожалению тогда некому было фотографировать процесс :)
Но постараюсь всё подробно расписать сейчас.
Из материалов пошло: дюраль (220 х 80 см), металлический профиль( трубы квадратные) разной толщины : 50-ка, 60-ка и 20-ка (по метра 2-3 каждого), полосы металлические 5-6 мм, электроды и сварочный аппарат. Времени ушло меньше недели.

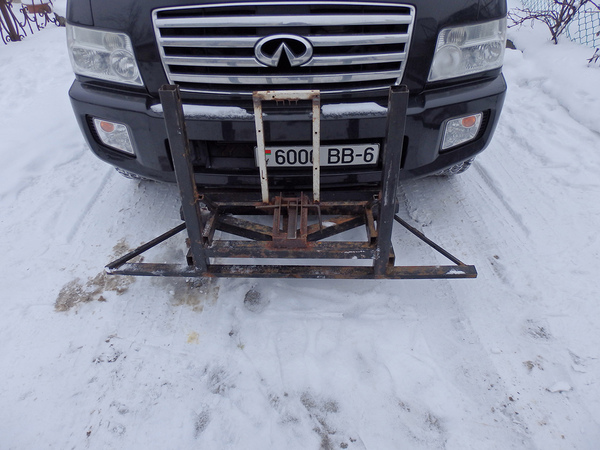

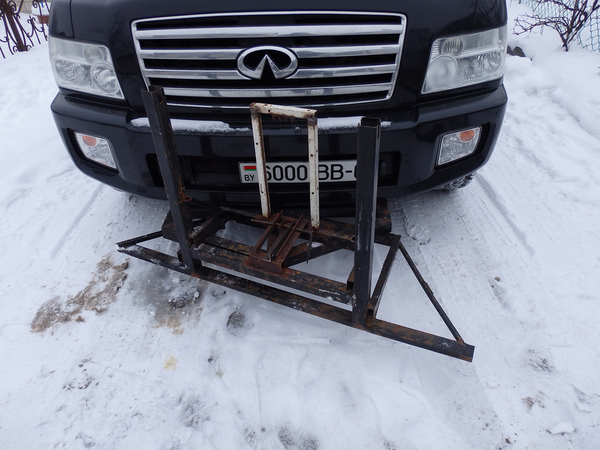

Затем шла основа для поворотного механизма. При этом изначально надо было учесть расстояние от поворотного механизма и отвала до бампера, которые на тот момент ещё не были сделаны.

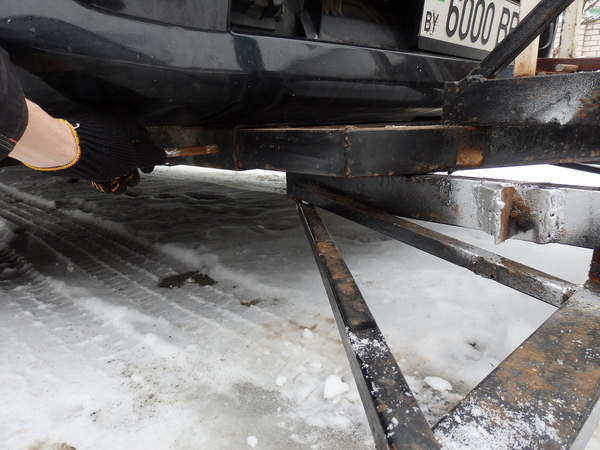

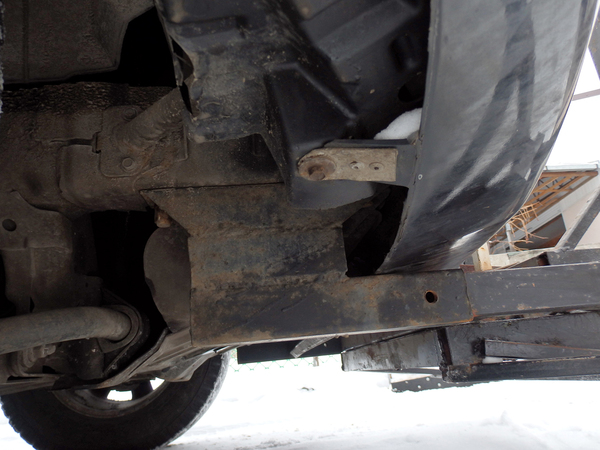

Поворотный механизм держится на креплении (основа) которое вставляется в крепление прикрученное к автомобилю. ↓

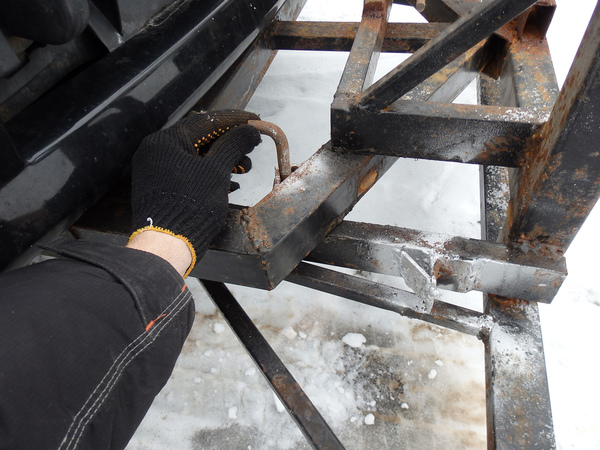

Ещё одним стопорным пальцем фиксируем угол поворота отвала. ↓
Как видно на фото всё очень легко и просто :) В планах установить линейные привода и дистанционное управление на поворот и подъём, ну а пока вручную :)

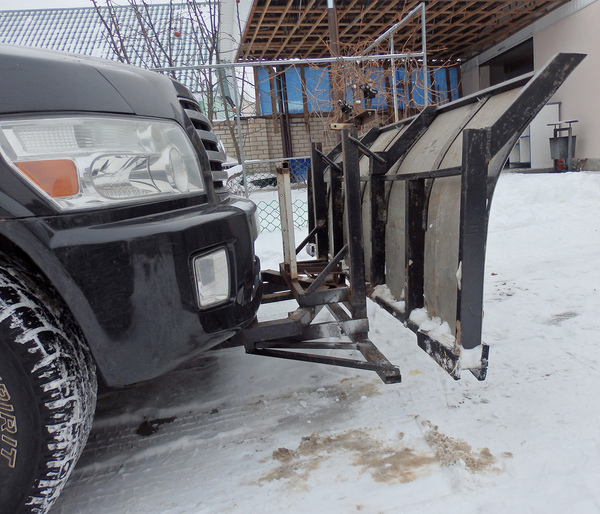

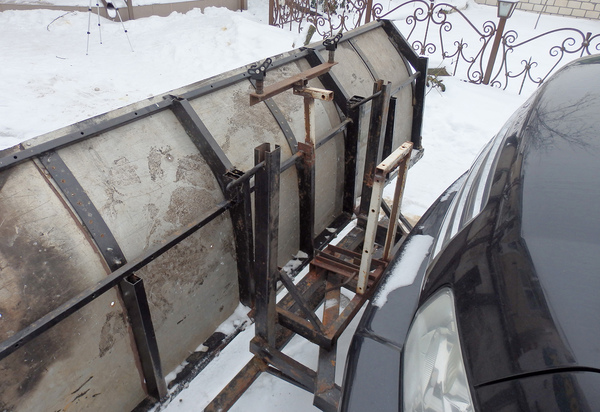

Отвал вешается на направляющие и держится на ушах. ↓

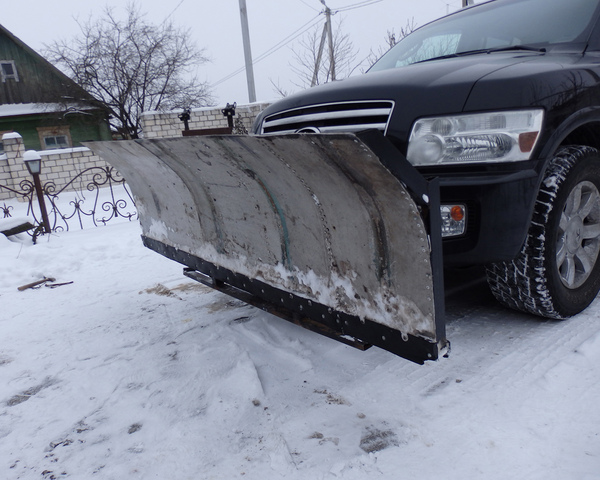

1 фото- в рабочем положении.
2 фото- в транспортировочном положении.
Когда возвращаешься назад каждый раз поднимать не надо. Просто едешь задним ходом и он тащится за автомобилем.
На этом вроде бы всё. Если есть вопросы задавайте:) На днях отвал воевал с куском асфальта притаившегося под снегом на грунтовой дороге. В итоге немного помялся и погнулся. Но! Это дало повод чуток модифицировать его. О внесённых изменениях и поломке создам следующий пост.
Если кто не видел ссылка на устройство в действии :) https://www.youtube.com/watch?v=T0a3dlpavc8
P.S Изначально пост был длиннее, но мои кривые руки удалили его случайно, зато узнала, что черновик сохраняет неизвестно что:)
