Надеюсь это будет кому то полезно в ремонте, а у меня укрепится привычка проверять каждую мелочь не по одному разу.

***

Шалом!

Пришел ко мне Миша с первым "пятаком"(canon 5d):

-Купил с клином, выпали заклепки, закус ламелей. Перебрал, новые шторки повесил…

-А он чё?

-А он вон чё, — показывает мне: после спуска зеркало зависает в верхнем положении, шторки пролетают без щели, на верхнем дисплее красуется err99.

Несколько дней подряд в свободное время я активно колупал это старичка, все осматривал, собирал обратно и снова наблюдал err99.

Как то Мишаня кинул мне ссылку на форум с проблемой похожей на нашу, я снова все изучил, но все по прежнему — err 99. Я уже был уверен, что пора гнать с Китая новый затвор. Его не так то просто еще найти оказалось, потом дела, заботы — время утянулось вон уже куда, то затвора нет, то свободных средств…март наступил неожиданно… А пару дней назад ко мне пришел в ремонт ещё один "пятак", но с проблемой :"не включается". Грех было не воспользоваться моментом, и я собрал из двух один, найти неисправности в обоих аппаратах уже не составляло труда.

Выброшу процесс разборки-сборки и ремонт цепей питания во втором аппарате, а перейду непосредственно к причине того затяжного ремонта, где решение как всегда на поверхности.

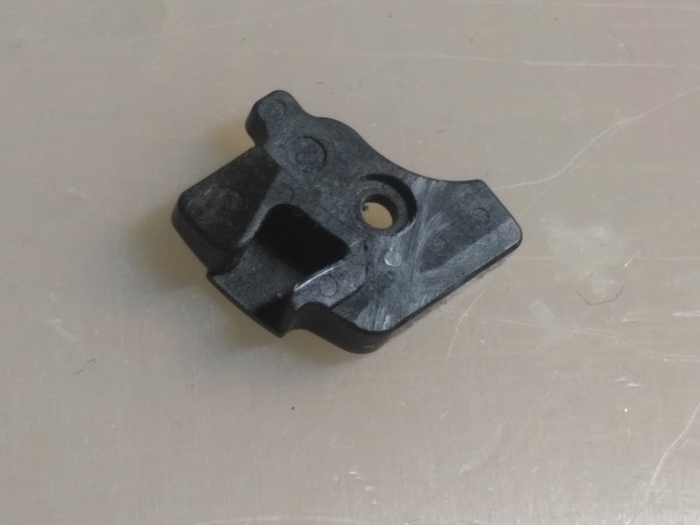

Встречайте - вилка взвода затвора.

(почему вилка, думаю будет понятно из фоток)

Как оказалось внешне, да даже наблюдая за работой полусобранного механизма, весьма сложно заметить косяк в работе этого узла. Не столкнувшись на практике с такой проблемой, никогда бы не подумал, что этот кусок пластика может работать « как то не так».

При детальном осмотре вилки после снятия становится понятно где собака зарыта

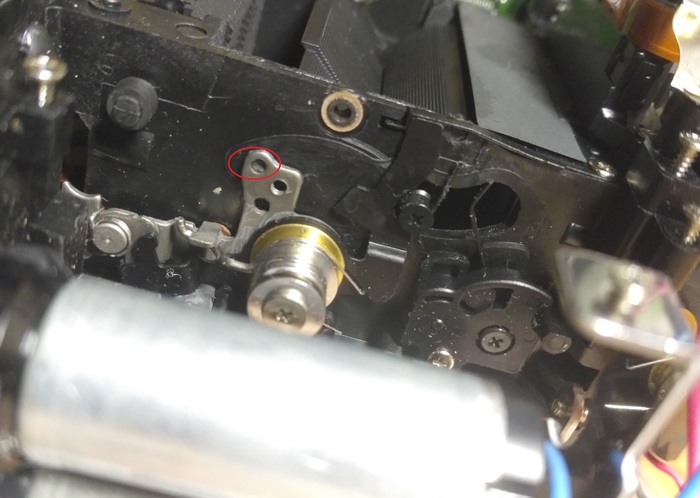

Вилка имеет три точки крепления: одна - винтом, и две — как бы и назвать правильно, по инженерному то… у скалолазов есть такой тип зацепа, «слопер» вроде называется, короче говоря не то полусфера, не то шляпка, пупырочка такая, в общем…. напиши в комменты, если знаешь как называется эта хрень.

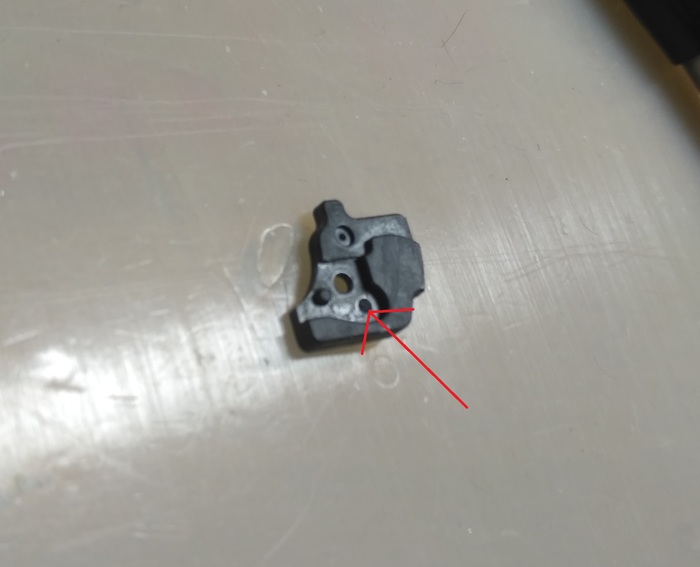

Так вот, одна пупырочка скалывается, но вилка продолжает держаться на винте, а дополнительным упором остается вторая пупырочка - таким образом вилка имеет небольшую свободу в самый неподходящий момент, отчего затвор получается «недовзведенным» и обе шторки проскакивают одновременно без щели. А проц… «ну тут наши полномочия как бы всё» и вываливает err 99.

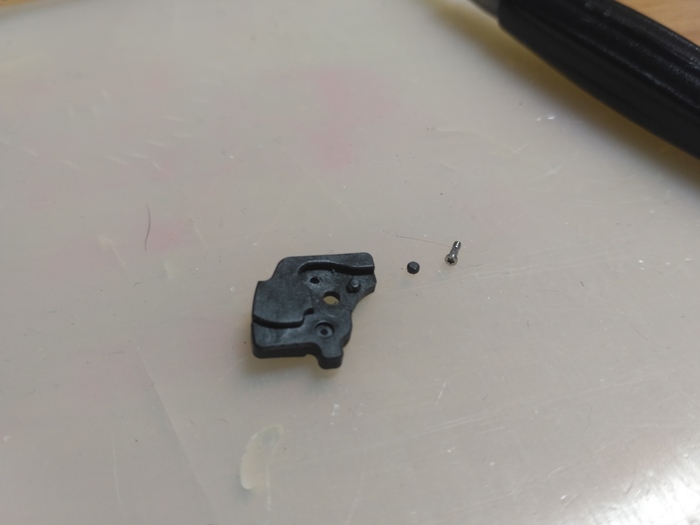

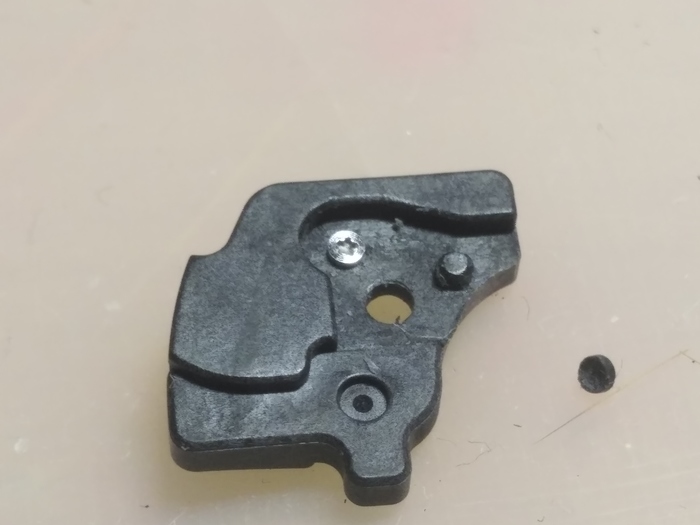

Решение как всегда весьма элегантное — изобрести новую пупырку, в моем случае это был нижний винт от iPhone 5s или 5 или 6 или... короче пенталоб от яблока, уж больно шляпка винта по диаметру подходила. Можно и новую вилку поставить, но это ж ее надо найти, заказать, вдруг сломается-снова менять? не, это не наш метод-мы же люди колхозные практичные…

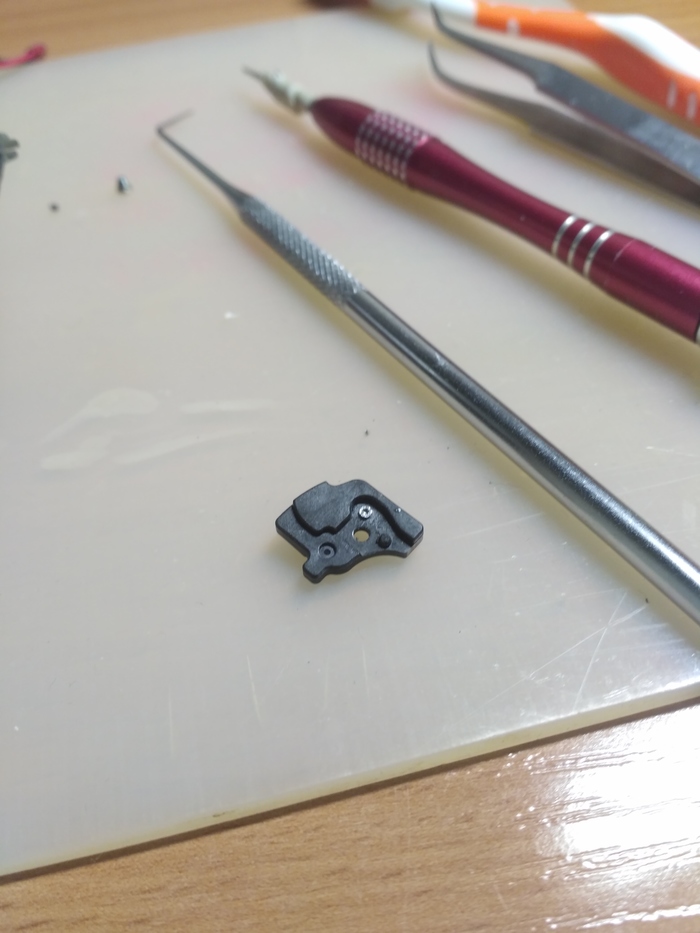

Отверстие под винт накернил стоматологическим зондом, а просверлил отверкой под тот же пенталоб =) Нанотехнологии, блин...

Проверил что вилка хорошо садится на рычаг, вынимаю винт, на него малюююююююююсенькую каплю секундного клея и обратно его, в дырку отверстие.

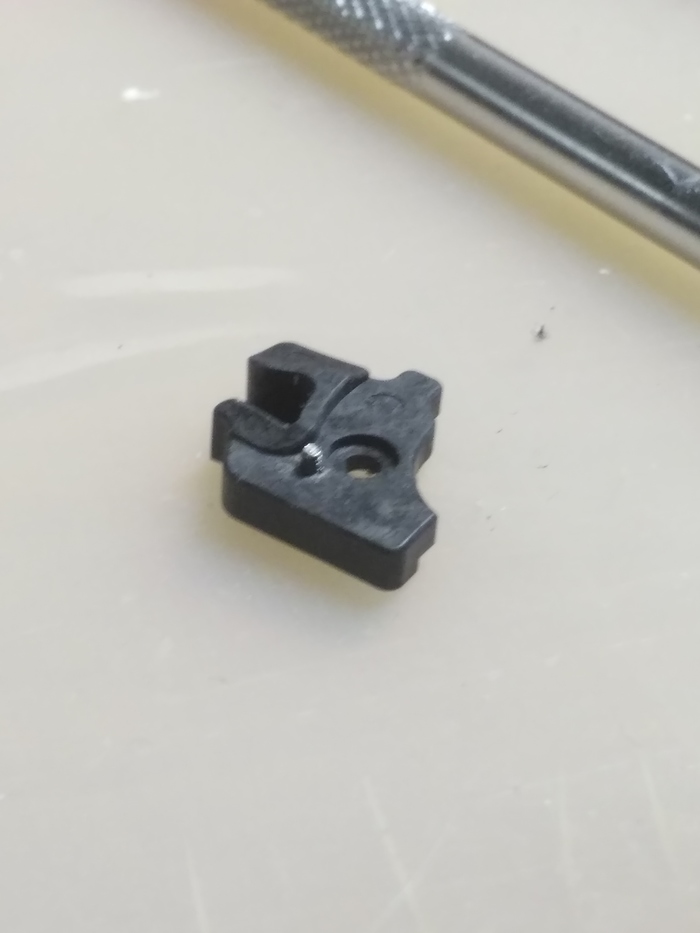

Теперь с обратной стороны торчит излишек винта — нежно срезаем бор машинкой(дремель в простонародье, и пускай что это название бренда). Получается лучше чем новая, китайцы нервно курят

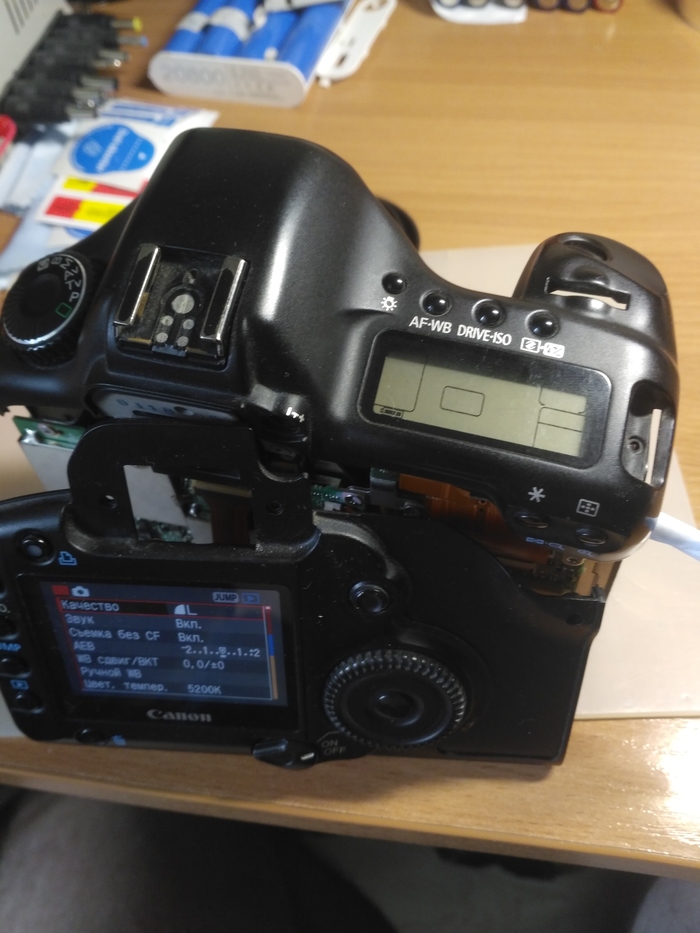

частично собираем, навешиваем все что нужно для проверки - радуемся что не сделали хуже

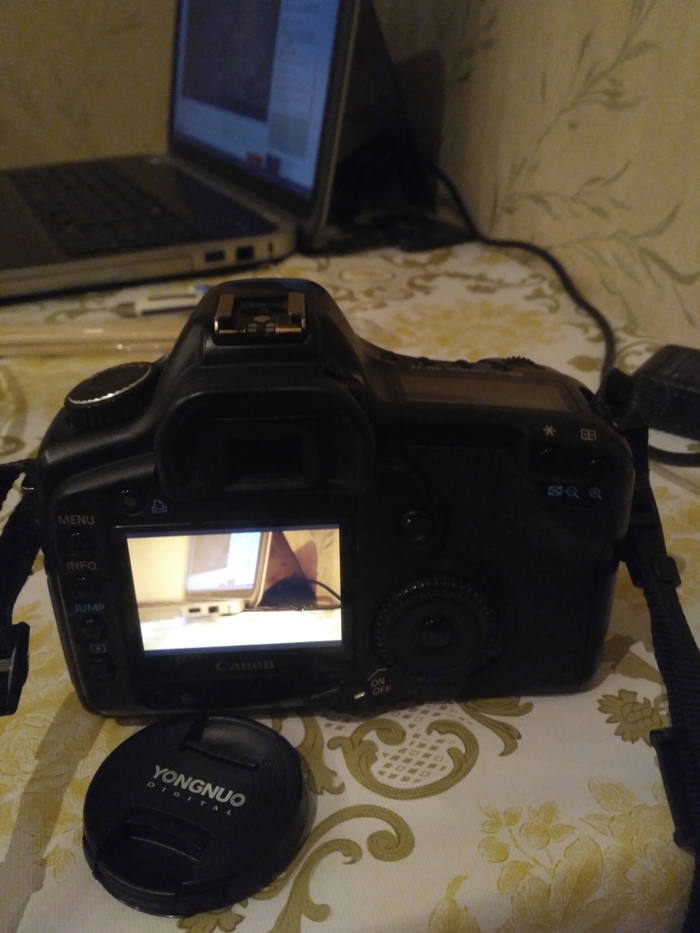

Собираем в исходное состояние, первый спуск — АЕЕЕЕЕЕЕЕЕ!

Миха счастлив, я доволен, ребенок спит, canon чёрный.

Буду рад комментариям, новым ремонтам и крупным купюрам. На этом и закончу, всем бобра!
