Wise One Looks Ahead (NROL-162) | Electron | Everyday Astronaut⁠⁠

Остин ДеСисто, 8 июля 2022 г., 5 минут чтения

Первоисточник:

Рекомендуемое изображение: Rocket Lab

Время старта (возможны изменения)
13 июля 2022 г. – 06:00 UTC | 18:00 по новозеландскому времени
Название миссии
«Мудрый смотрит вперед», (NROL-162)
Поставщик запуска (какая ракетная компания запускает?)
Rocket Lab
Клиент (Кто за это платит?)
Национальное разведывательное управление (NRO)
Ракета-носитель
Electron
Место запуска
Rocket Lab LC-1A, полуостров Махия, Новая Зеландия
Масса полезной нагрузки
Неизвестная
Куда летит спутник?
Неизвестная орбита
Будут ли они пытаться возвратить первую ступень?
Нет
Где приземлится первая ступень?
Она рухнет в Тихий океан
Будут ли они пытаться возвратить обтекатели?
Нет, это не возможно для Rocket Lab
Эти обтекатели новые?
Да
Как выглядит погода?
Погода в настоящее время готова к запуску на 70%
(по состоянию на 12 июля 2022 г., 23:27 UTC ).
Это будет:
— 28-й запуск Electron
— 27-я миссия для заказчика Rocket Lab
— 3-я миссия для NRO
— 82-я попытка орбитального запуска 2022 г.
Где смотреть
Официальная прямая трансляция

Что все это значит?

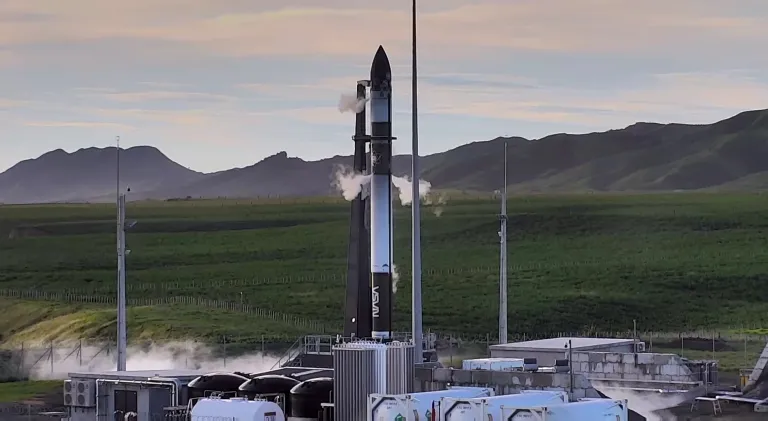

Rocket Lab попытается запустить две ракеты Electron с разницей в 10 дней с соседних площадок. Обе площадки расположены на LC-1 на полуострове Махия, Новая Зеландия. Кроме того, обе миссии предназначены для Национального разведывательного управления (NRO), которое сотрудничает с Агентством обороны Австралии. Миссия Wise One Looks Ahead (NROL-162) не увидит возвращения первой ступени Electron.

Что такое NROL-162?

Типичным аспектом миссий Национального разведывательного управления является секретность деталей и функций полезной нагрузки. Это связано с их целью предоставления информации правительству Соединенных Штатов и другим правительствам мира, что дает им возможность контроля международной ситуации. В этом случае полезная нагрузка была спроектирована, построена и будет эксплуатироваться NRO в сотрудничестве с Министерством обороны Австралии.

Полезная нагрузка NROL-162 внутри обтекателя Electron (Фото: Rocket Lab)

Что такое Electron?

Electron от Rocket Lab — это ракета-носитель малой грузоподъемности, разработанная специально для вывода малых спутников (CubeSats, нано-, микро- и мини-спутников) на НОО и солнечно-синхронные орбиты (SSO). Electron состоит из двух ступеней с дополнительными третьими ступенями по необходимости.

Electron имеет высоту около 18,5 метров (60,7 футов) и всего 1,2 метра (3,9 футов) в диаметре. Он не только небольшого размера, но имеет легкий вес. Конструкции ракеты изготовлены из передовых композитов из углеродного волокна, что обеспечивает улучшенные характеристики ракеты. Грузоподъемность Electron на НОО составляет 300 кг (~ 660 фунтов).

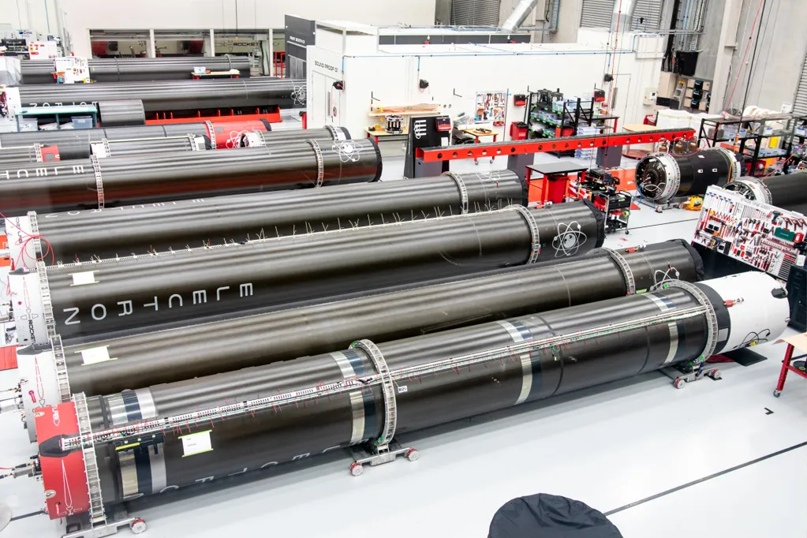

Electron на производстве. (Источник: Rocket Lab через Twitter )

Первый полет It's A Test был запущен 25 мая 2017 года со стартового комплекса Rocket Lab Launch Complex-1 (LC-1) в Новой Зеландии. В этой миссии произошел сбой в наземной системе связи, что привело к потере телеметрии. Несмотря на то, что компании пришлось вручную прервать полет, с самим ракетой-носителем не возникло больших проблем. С тех пор Electron совершил в общей сложности 27 полетов (24 из них были полностью успешными) и вывел на орбиту 147 спутников.

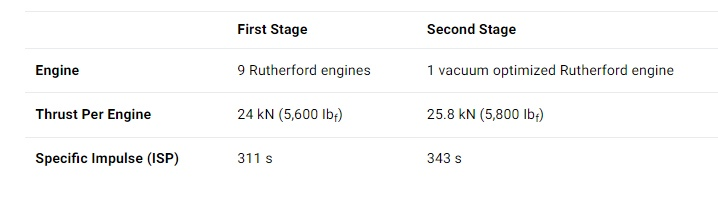

Первая и вторая ступени

Первая ступень Electron состоит из совмещенных баков для топлива и промежуточной ступени и приводится в движение девятью двигателями Rutherford для работы уровне моря. Вторая ступень также состоит из баков для топлива (~ 2000 кг топлива) и приводится в движение одним двигателем Rutherford, оптимизированным для вакуума. Основное различие между этими двумя вариантами двигателя Резерфорда заключается в том, что последний имеет расширенное сопло, что приводит к улучшению характеристик в условиях, близких к вакууму.

Для миссии Love At First Insight компания представила обновление второй ступени, с увеличенной длиной на 0,5 м. Кроме того, они впервые использовали Autonomous Flight Termination System (AFTS).

Двигатель Rutherford

Двигатели Rutherford являются основным источником движения для Electron и были разработаны специально для этого носителя. Они работают на ракетном керосине (RP-1) и жидком кислороде (LOx). В двигателе Rutherford есть как минимум две особенности, которые выделяют его среди других.

Генеральный директор Rocket Lab Питер Бек стоит рядом с ракетой Electron с двигателем Резерфорда. (Предоставлено: Rocket Lab)

Во-первых, все основные компоненты двигателей Rutherford напечатаны на 3D-принтере. Основные топливные клапаны, инжекторные насосы и камера двигателя производятся методом электронно-лучевой плавки (EBM), что является одним из вариантов 3D-печати. Этот метод производства экономичен и короткий по времени, поскольку позволяет изготовить полный двигатель всего за 24 часа.

Rutherford — первый двигатель RP-1/LOx, в котором используются электродвигатели и высокоэффективные литий-полимерные батареи для питания топливных насосов. Эти насосы являются важными компонентами двигателя, поскольку они подают топливо в камеру сгорания, где оно воспламеняется и создает тягу. Однако процесс транспортировки жидкого топлива и окислителя в камеру нетривиален. В типичном двигателе газогенераторного цикла требуется дополнительное топливо и сложная турбомашина только для привода этих насосов. Вместо этого Rocket Lab решила использовать аккумуляторную технологию, которая избавила от большого количества дополнительного оборудования без ущерба для производительности.

Различные третьи ступени

Kick Stage

У Electron есть дополнительные третьи ступени, также известные как Kick Stage, Photon и версия Photon для дальнего космоса. Kick Stage приводится в движение одним двигателем Curie, который может развивать тягу 120 Н. Как и Rutherford , он был разработан собственными силами и изготовлен с помощью 3D-печати. Помимо двигателя, Kick Stage состоит из углеродных композитных баков для хранения топлива и 6 реактивных двигателей управления.

Kick Stages, адаптированные для трех отдельных миссий (Фото: Питер Бек, Twitter )

Kick Stage в своей стандартной конфигурации служит в качестве блока выведения в космосе для развертывания полезной нагрузки клиентов Rocket Lab на назначенных им орбитах. Он имеет возможность повторного запуска, что означает, что двигатель может повторно включать двигатель несколько раз, чтобы отправить несколько полезных нагрузок на разные индивидуальные орбиты. Недавний пример включает в себя 19-ю миссию Electron, They Go Up So Fast, запущенную в 2021 году. Двигатель был запущен, чтобы сделать орбиту круговой, прежде чем развернуть полезную нагрузку на 550 км. Затем Curie, повторно включился, чтобы снизить высоту до 450 км, и оставшиеся полезные нагрузки были успешно развернуты.

Photon и Photon дальнего космоса

Rocket Lab предлагает расширенную конфигурацию Kick Stage, своего спутникового автобуса Photon. Photon может нести различную полезную нагрузку и функционировать как отдельный действующий космический корабль, поддерживающий долгосрочные миссии. Среди функций, которые он может предоставить спутникам, — электропитание, авионика, двигательная установка и связь.

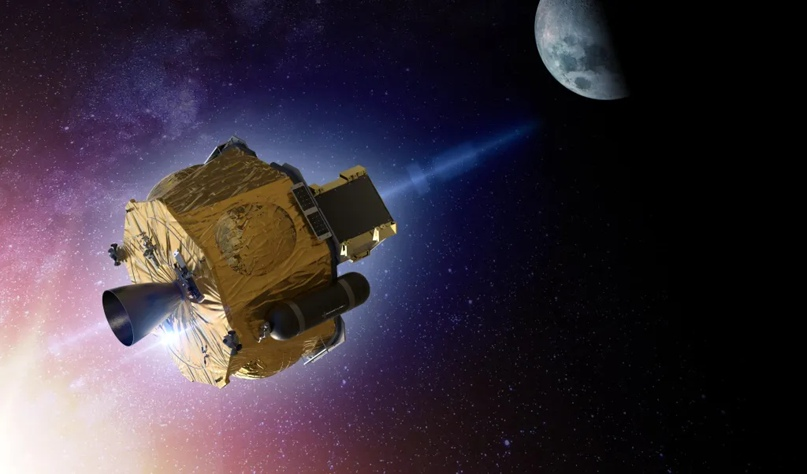

Иллюстрация версии Photon для дальнего космоса (Источник: Rocket Lab)

Но это еще не все. Photon также поставляется в виде версии для дальнего космоса, которая будет выполнять межпланетные миссии. Он оснащен двигателем HyperCurie, эволюцией двигателя Curie. Двигатель HyperCurie питается от электрического насоса, поэтому он может использовать солнечные элементы для подзарядки батарей между сжиганиями топлива. Он имеет удлиненное сопло, чтобы быть более эффективным, чем стандартный Curie, и работает на каком-то «зеленом гиперголическом топливе», состав которого Rocket Lab еще не раскрыла. НАСА уже использовало версию Photon для дальнего космоса в своей роботизированной лунной миссии CAPSTONE. В ходе этой миссии космический аппарат Photon доставил 25-килограммовый CubeSat НАСА на уникальную лунную орбиту, официально известную как почти прямолинейная гало-орбита (NRHO). Подробнее о CAPSTONE можно прочитать здесь.
