Вытяжка для маникюра своими руками⁠⁠

Добрый день, хотел бы поделиться опытом изготовления вытяжки для маникюрного стола. Супруга занимается маникюром, в процессе работы фрезером при спиливании ногтей и гель лака образуется много опила и пыли, для сбора всего этого добра используются специальные вытяжки они же маникюрные пылесосы. Жена использовала вот такую:

Картинка взята с интернета. Принцип работы простой, вентилятор всасывает пыль в мешок пристегнутый с обратной стороны.
Как показала практика, такая вытяжка мало эффективна, после работы опил оставался вокруг пылесоса, и вся комната была в пыли, также сильно уставали руки т.к приходилось продолжительное время держать их навесу.
Предложил заменить эту вытяжку на встроенную, как мне казалось она будет намного удобней и практичней, жена поддержала идею. Поискав в интернете готовые решения пришёл к выводу, что более менее неплохая вытяжка будет стоить от 4 т.р, да и в нашем городе их просто нет в продаже т.е придётся платить ещё и за доставку транспортной компании.
В целях экономии, а также потому что мы не ищем лёгких путей, вызвался сделать всё своими руками.
Придумал вот такую систему:

После сбора всей этой конструкции и непродолжительного теста на коленке, выяснилось что тяга очень слабая, мощность вентилятора была около 15вт и более мощных такого диаметра просто нет, все оставшиеся и не тронутые моими ровными руками детали были успешно сданы обратно в магазин.

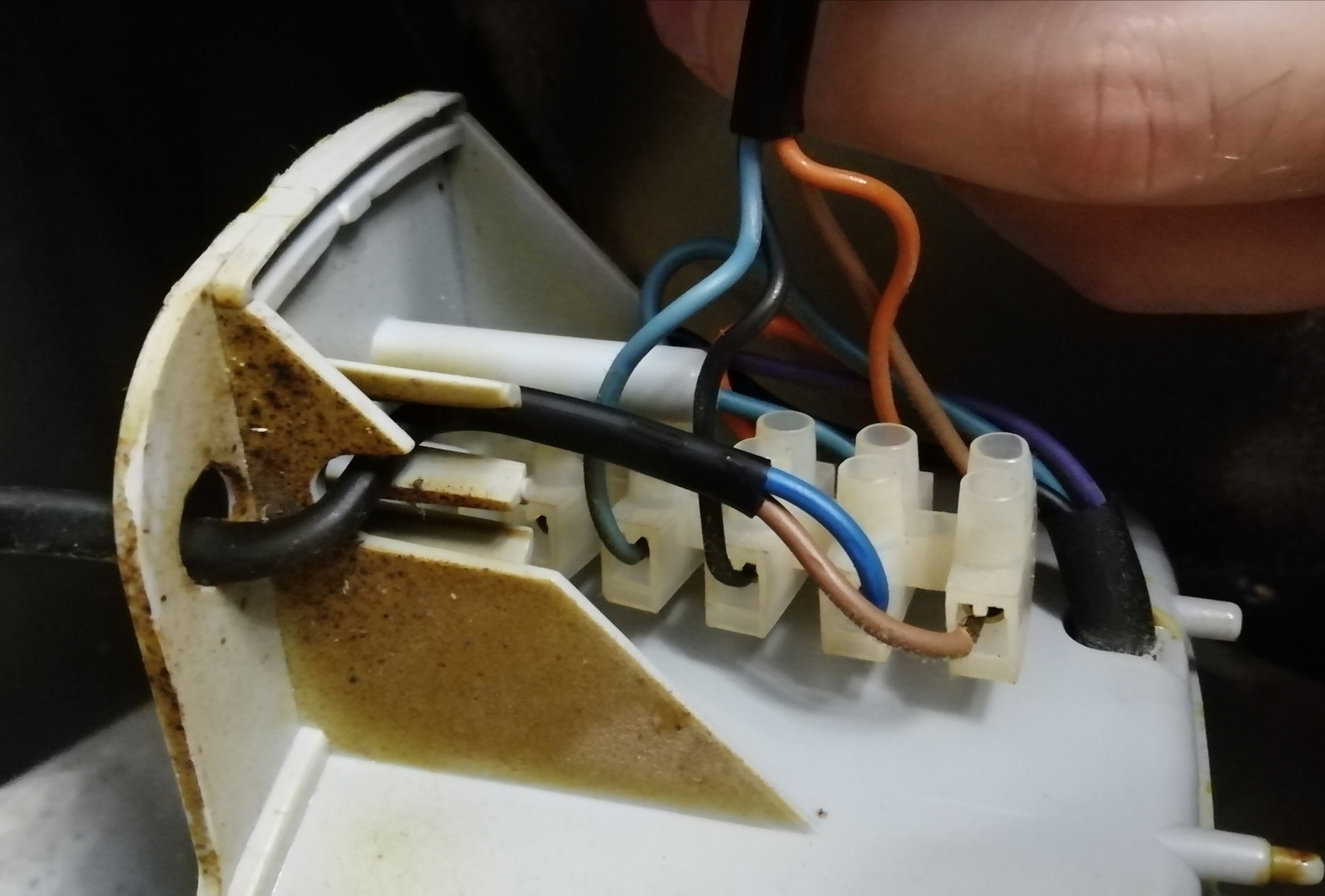

Картинка взята с интернета. Мотор был успешно извлечен, разобран и отмыт от следов пользования предыдущих хозяев.

Куплен и установлен переходник с квадрата на круг.

Также докуплены вентиляционные трубы с решеткой.

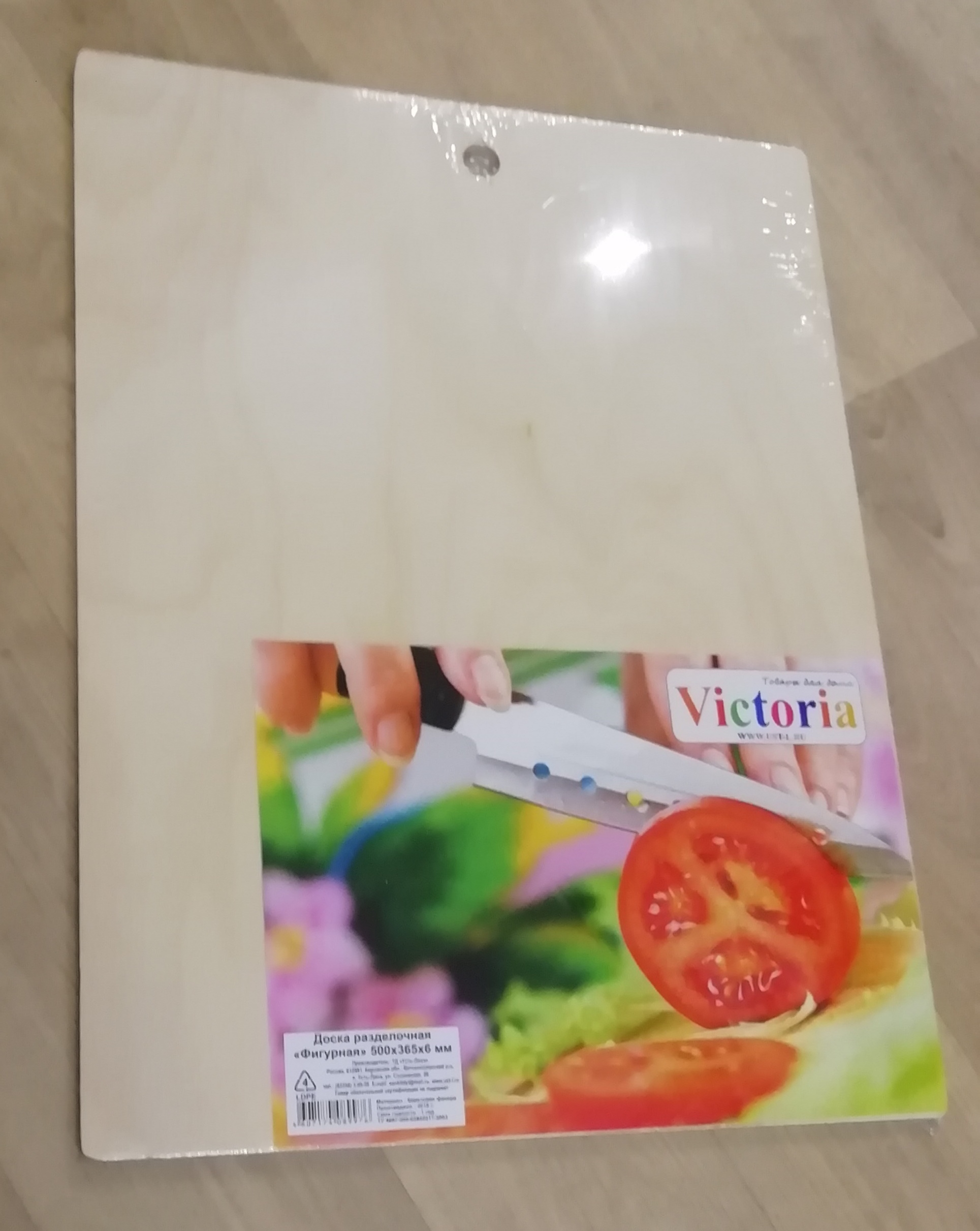

Все стыки промазал аквариумным силиконом. Мотор нужно было поместить в короб, для изготовления короба был куплен кусок фанеры.

Не реклама (указаны размеры на этикетке).

Доска была успешно разделена на части и склеена.

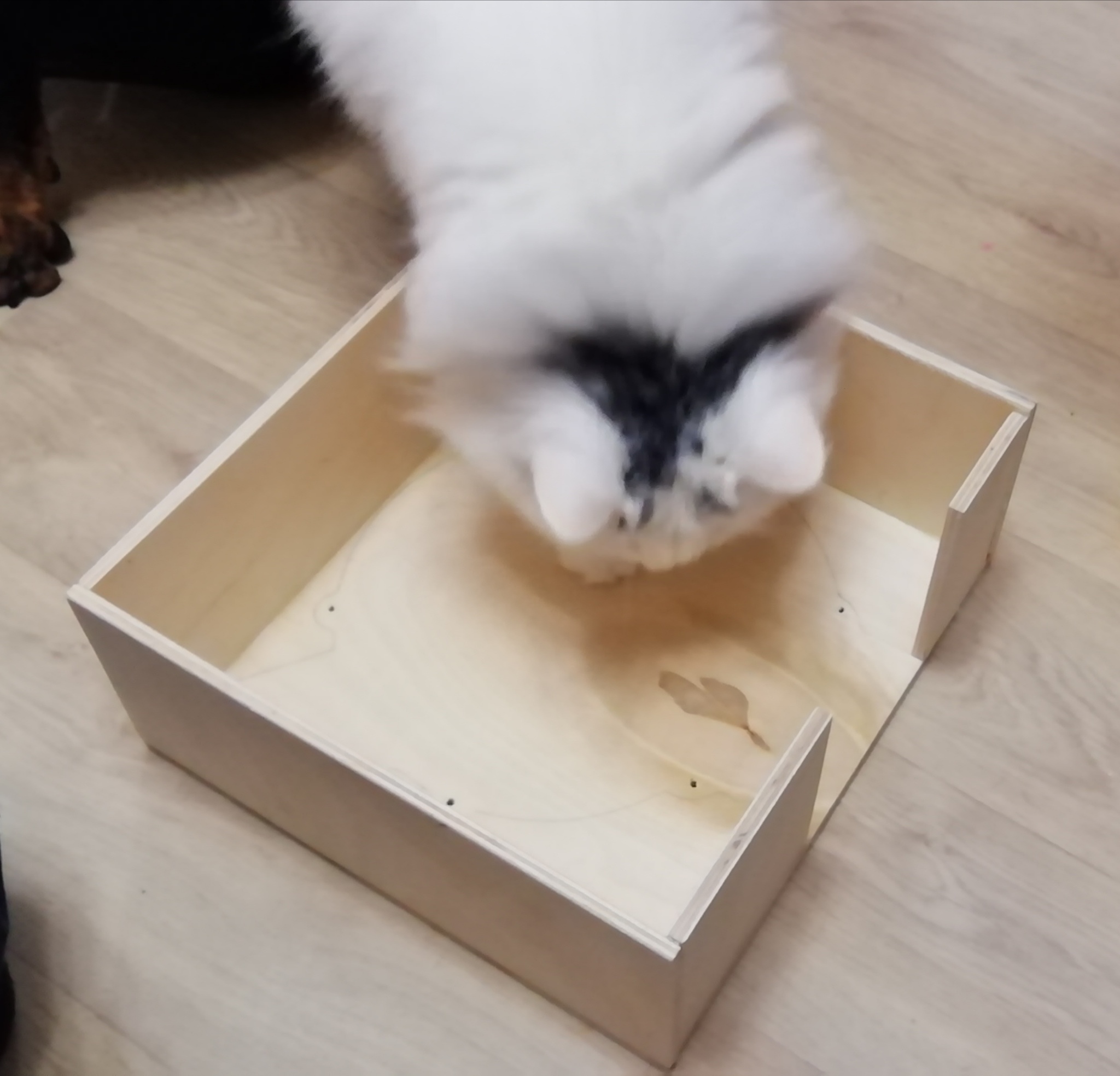

Конструкция была проверена и одобрена инспектором по качеству :

После проверки короб был окрашен, стыки также промазаны силиконом, двигатель установлен на свое место и закреплен саморезами, выключатель также вмонтирован в короб с боку. Верхний периметр короба обклеил оконным уплотнителем (на след. Фото).

Пригласил друга на пиво помочь установить вытяжку, электролобзиком выпилили отверстие в столешнице, на уголки прикрепили болтами короб к столу.

Пожертвовал цветочным горшком чтобы заделать щель между столешницей и вытяжкой, вклеил на силикон.

Купил в магазине вентиляционную решетку, вклеил в обод четыре магнита для фиксации решетки на столе, в столешницу вклеил четыре металлические кнопки (на видео будет видно).

Видео теста:

Супруга одобрила, тяга получилась хорошая, два режима скорости. На мотор сверху ложит угольный фильтр для вытяжек, на него влажную салфетку практически весь опил остается на ней, после работы снимается решетка и выбрасывается салфетка с опилом, никаких мешков для сбора пыли не используется. Запланировали поменять маникюрный стол, жена попросила вытяжку переставить на новый стол.
На все материалы ушло менее 2 тыс. руб.

Может кому-то пригодится, спасибо за внимание.
