Добрый день, хотел бы поделиться опытом изготовления вытяжки для маникюрного стола. Супруга занимается маникюром, в процессе работы фрезером при спиливании ногтей и гель лака образуется много опила и пыли, для сбора всего этого добра используются специальные вытяжки они же маникюрные пылесосы. Жена использовала вот такую:
Картинка взята с интернета. Принцип работы простой, вентилятор всасывает пыль в мешок пристегнутый с обратной стороны.
Как показала практика, такая вытяжка мало эффективна, после работы опил оставался вокруг пылесоса, и вся комната была в пыли, также сильно уставали руки т.к приходилось продолжительное время держать их навесу.
Предложил заменить эту вытяжку на встроенную, как мне казалось она будет намного удобней и практичней, жена поддержала идею. Поискав в интернете готовые решения пришёл к выводу, что более менее неплохая вытяжка будет стоить от 4 т.р, да и в нашем городе их просто нет в продаже т.е придётся платить ещё и за доставку транспортной компании.
В целях экономии, а также потому что мы не ищем лёгких путей, вызвался сделать всё своими руками.

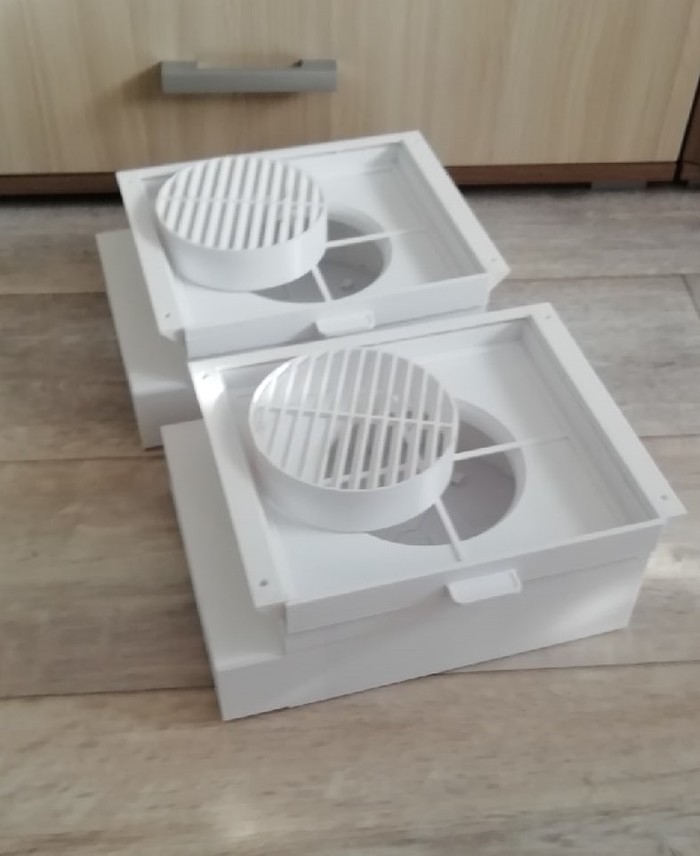

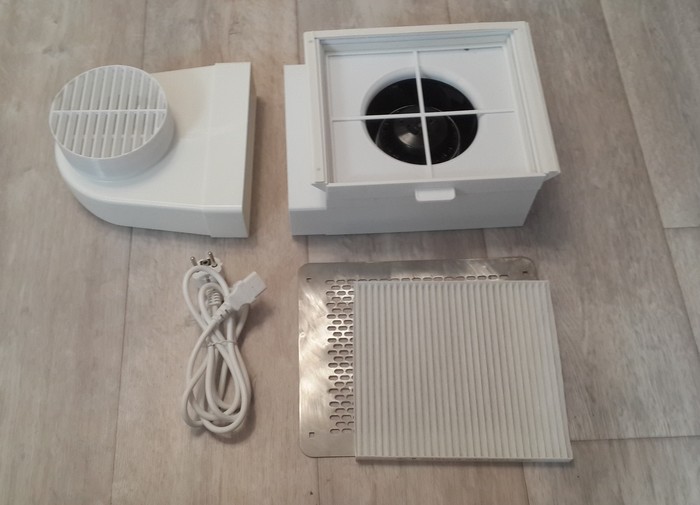

Придумал вот такую систему:
После сбора всей этой конструкции и непродолжительного теста на коленке, выяснилось что тяга очень слабая, мощность вентилятора была около 15вт и более мощных такого диаметра просто нет, все оставшиеся и не тронутые моими ровными руками детали были успешно сданы обратно в магазин.
Картинка взята с интернета. Мотор был успешно извлечен, разобран и отмыт от следов пользования предыдущих хозяев.
Куплен и установлен переходник с квадрата на круг.
Также докуплены вентиляционные трубы с решеткой.
Все стыки промазал аквариумным силиконом. Мотор нужно было поместить в короб, для изготовления короба был куплен кусок фанеры.
Не реклама (указаны размеры на этикетке).
Доска была успешно разделена на части и склеена.
Конструкция была проверена и одобрена инспектором по качеству :

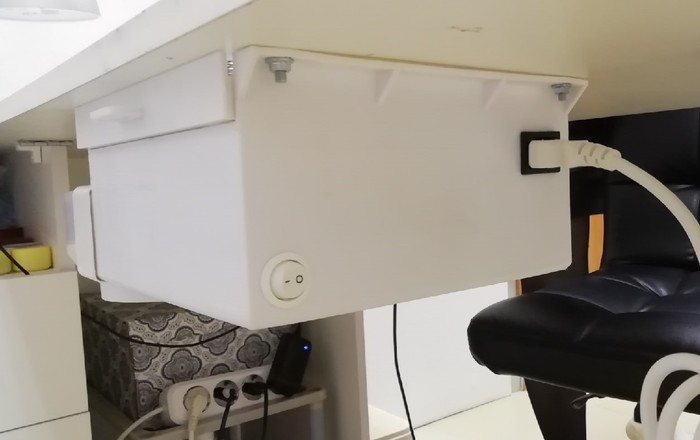

После проверки короб был окрашен, стыки также промазаны силиконом, двигатель установлен на свое место и закреплен саморезами, выключатель также вмонтирован в короб с боку. Верхний периметр короба обклеил оконным уплотнителем (на след. Фото).

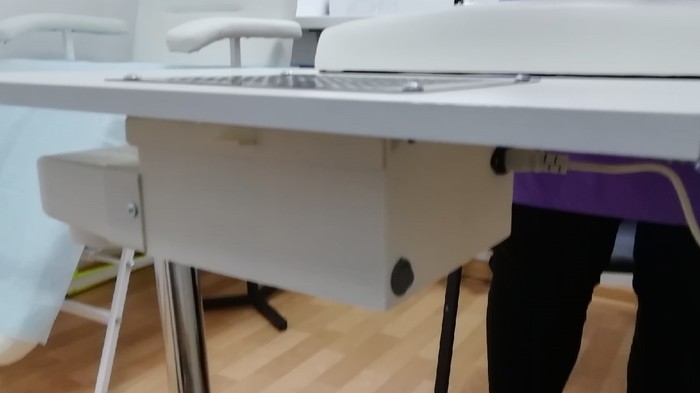

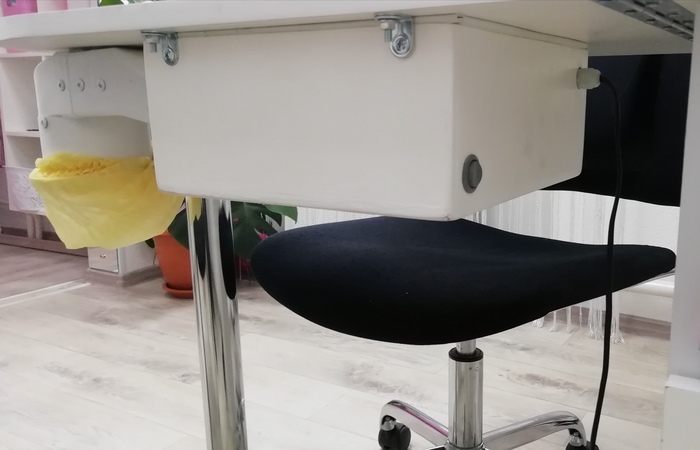

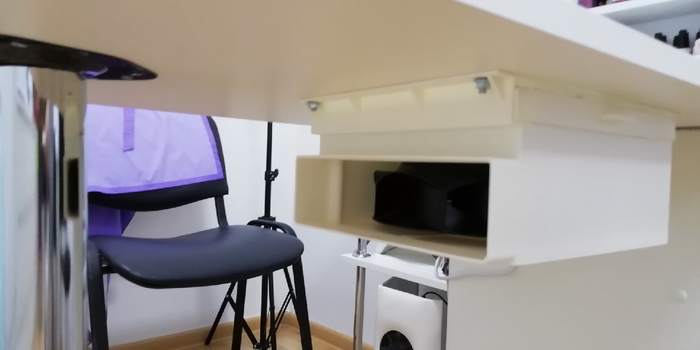

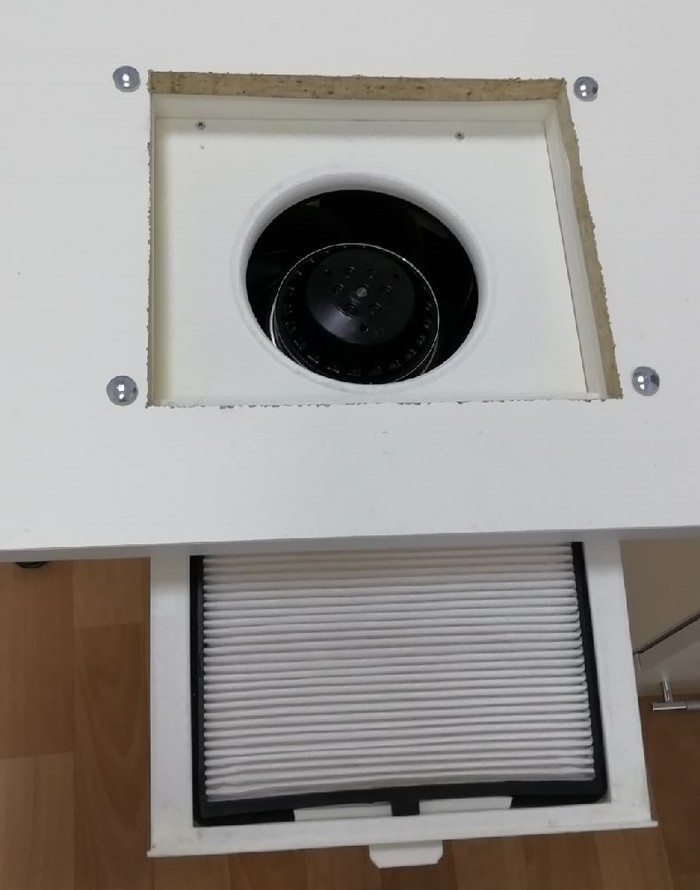

Пригласил друга на пиво помочь установить вытяжку, электролобзиком выпилили отверстие в столешнице, на уголки прикрепили болтами короб к столу.
Пожертвовал цветочным горшком чтобы заделать щель между столешницей и вытяжкой, вклеил на силикон.

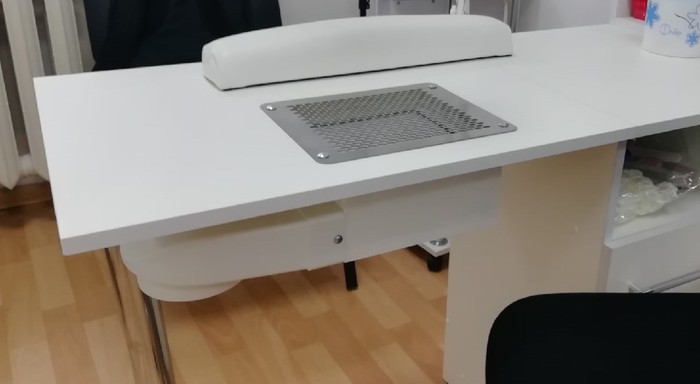

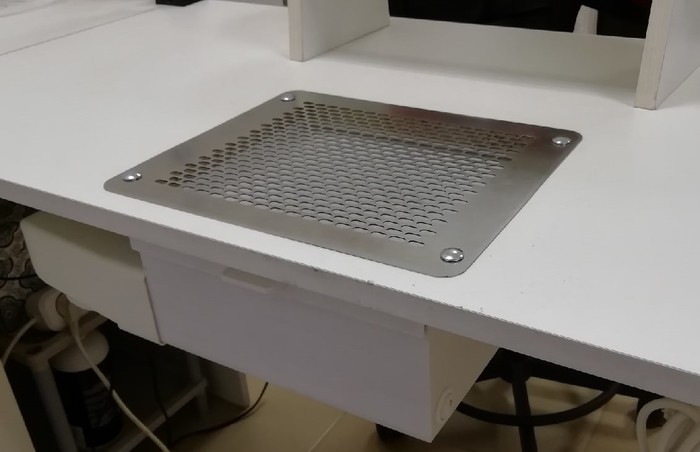

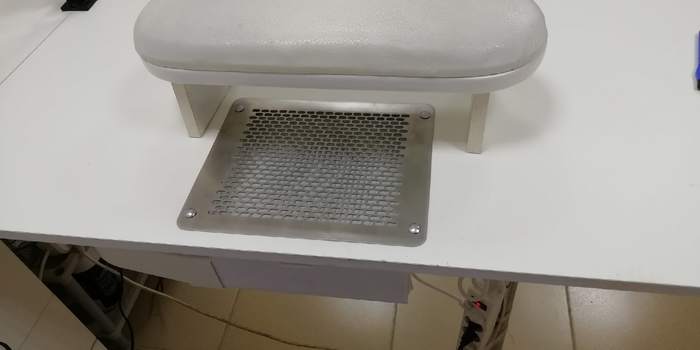

Купил в магазине вентиляционную решетку, вклеил в обод четыре магнита для фиксации решетки на столе, в столешницу вклеил четыре металлические кнопки (на видео будет видно).

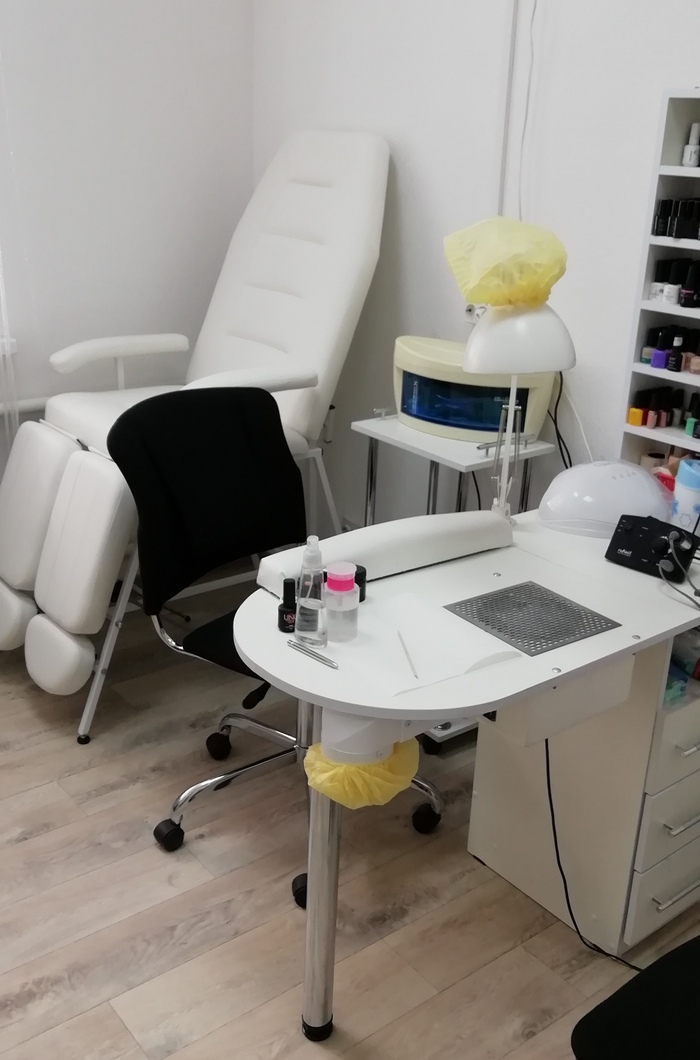

Супруга одобрила, тяга получилась хорошая, два режима скорости. На мотор сверху ложит угольный фильтр для вытяжек, на него влажную салфетку практически весь опил остается на ней, после работы снимается решетка и выбрасывается салфетка с опилом, никаких мешков для сбора пыли не используется. Запланировали поменять маникюрный стол, жена попросила вытяжку переставить на новый стол.
На все материалы ушло менее 2 тыс. руб.
Может кому-то пригодится, спасибо за внимание.
