Увеличение объема памяти на Samsung⁠⁠

Чем хороши самсунги - тем что на них все и всегда есть: запчасти, мануалы, микросхемы, люди которые их ремонтируют. От переизбытка информации можно и потеряться, а вот от недостатка - это вряд ли. Потому что проблемы самсунгов уже разобраны многократно и наверняка с тем, чем вы столкнулись впервые, уже есть решение на просторах интернета.

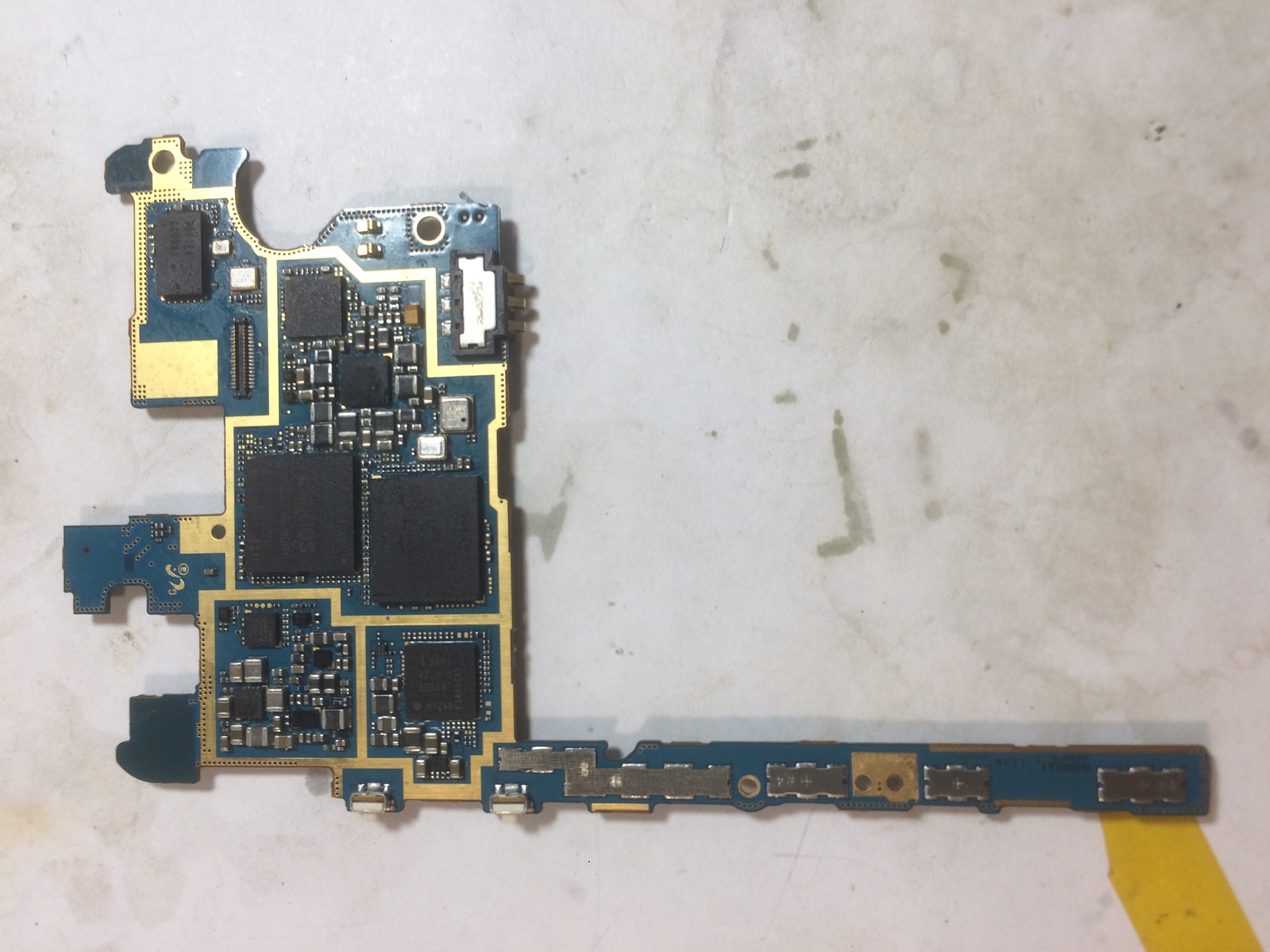

Попался Samsung N7100 на котором требовалась замена микросхемы памяти, но до этого его кто-то зачем-то ремонтировал

Оставив следы флюса на контроллере питания. Я в таких случаях, если размер микуросхемы позволяет быстрее снять и поставить, а не лазить с тестером вокруг платы, просто реболлю гретые микросхемы, в данном случае я не стал изобретать ничего нового.

Поэтому снимаем контроллер питания. Как видим размер не очень большой, компаунда нет, поэтому быстрее отреболлить, чем проверить присутствие всех напряжений.

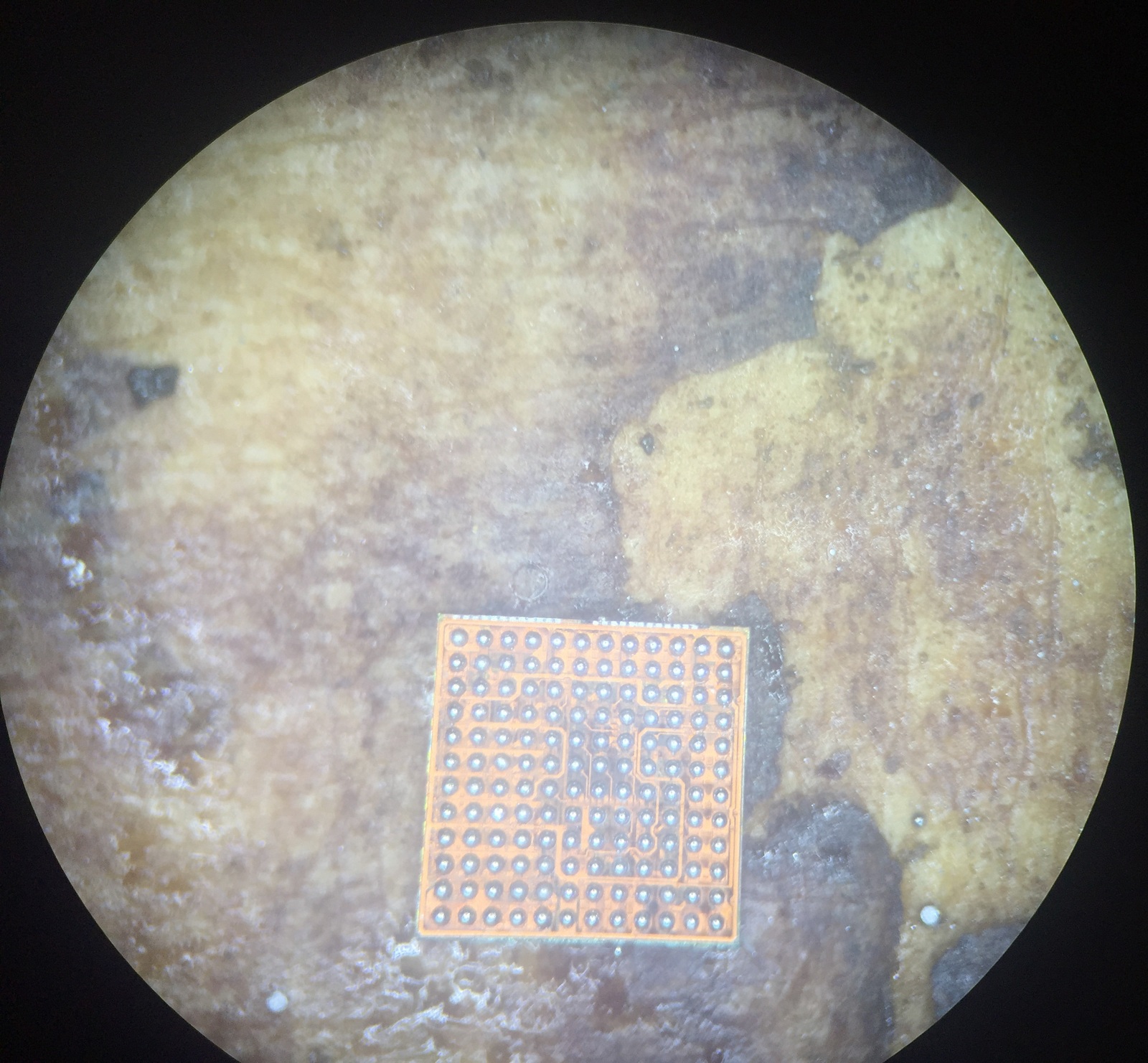

накатываем пастой шары. всегда использую пасту, только в некоторых процах приходится юзать шарики.

Теперь приступим к самой флешке. так обильно можно не заклеивать все вокруг. там максимум соседний процессор может перегреться. и то нужно прилично кочегарить. Обожаю безсвинцовый припой!

Снимаем микросхему, отчищаем все оплеткой и флюсом, чтобы не оторвать лишнего.

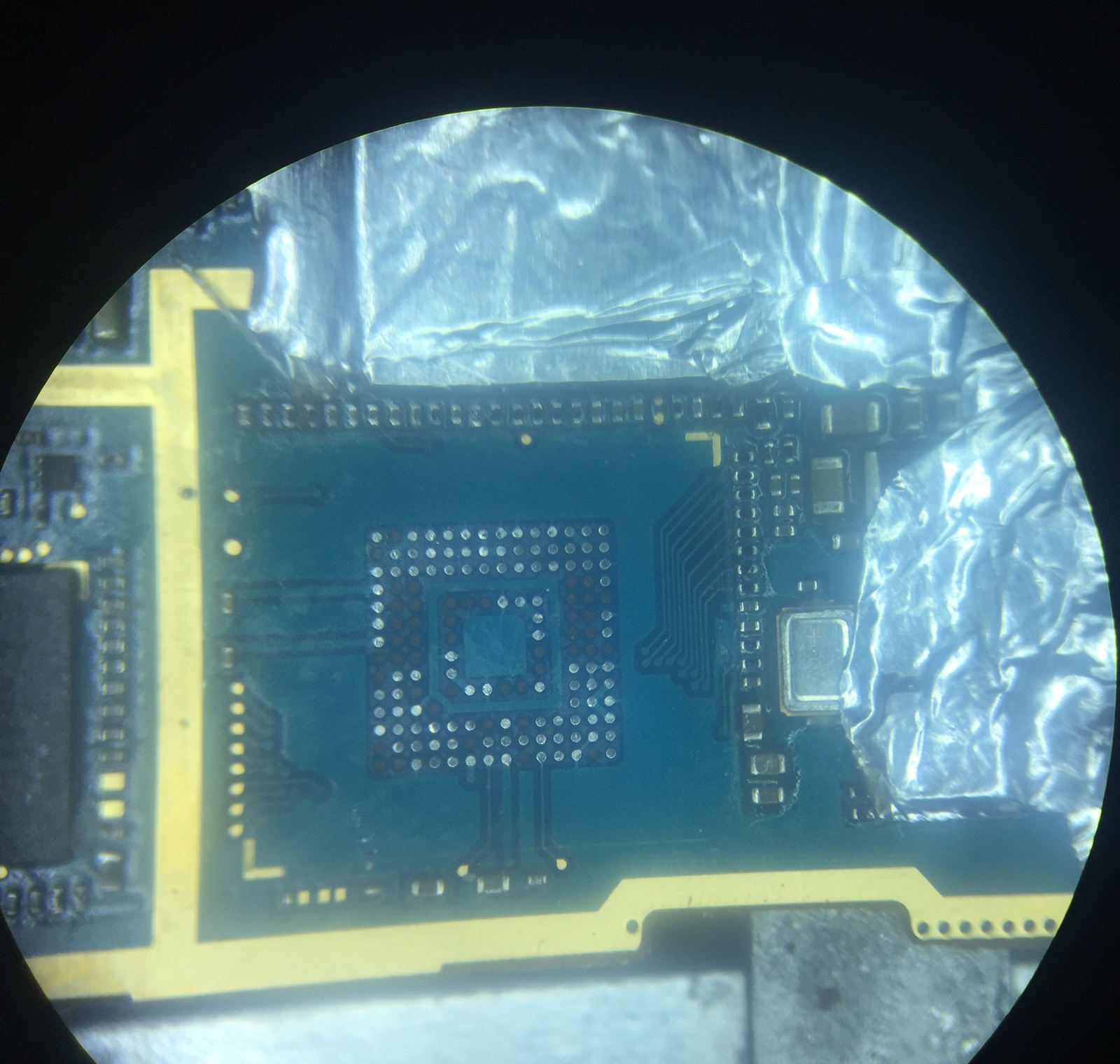

так все выглядит после чистки.

подключаем к колодке сначала родную флешку, убеждаемся в том, что ей пришел конец. Записываем новую, для разнообразия решил взять на 32Гб вместо 16Гб. Смысла описывать какие кнопки нажимаются в программе думаю нет. Но если ты новичок и не можешь разобраться в обилии информации в интернете, запутался - пиши на почту, по возможности подскажу. Вообще второй коробочки на картинке может и не быть. все активируется на одну карту в самой программе. Первая коробка, которая подключена для непосредственной работы с микросхемами памяти, а вторая сервисный операции для телефонов LG и Samsung. после того, как микросхема записалась - припаиваем ее на место в телефон и чистим все бензином

Получаем что-то вроде этого

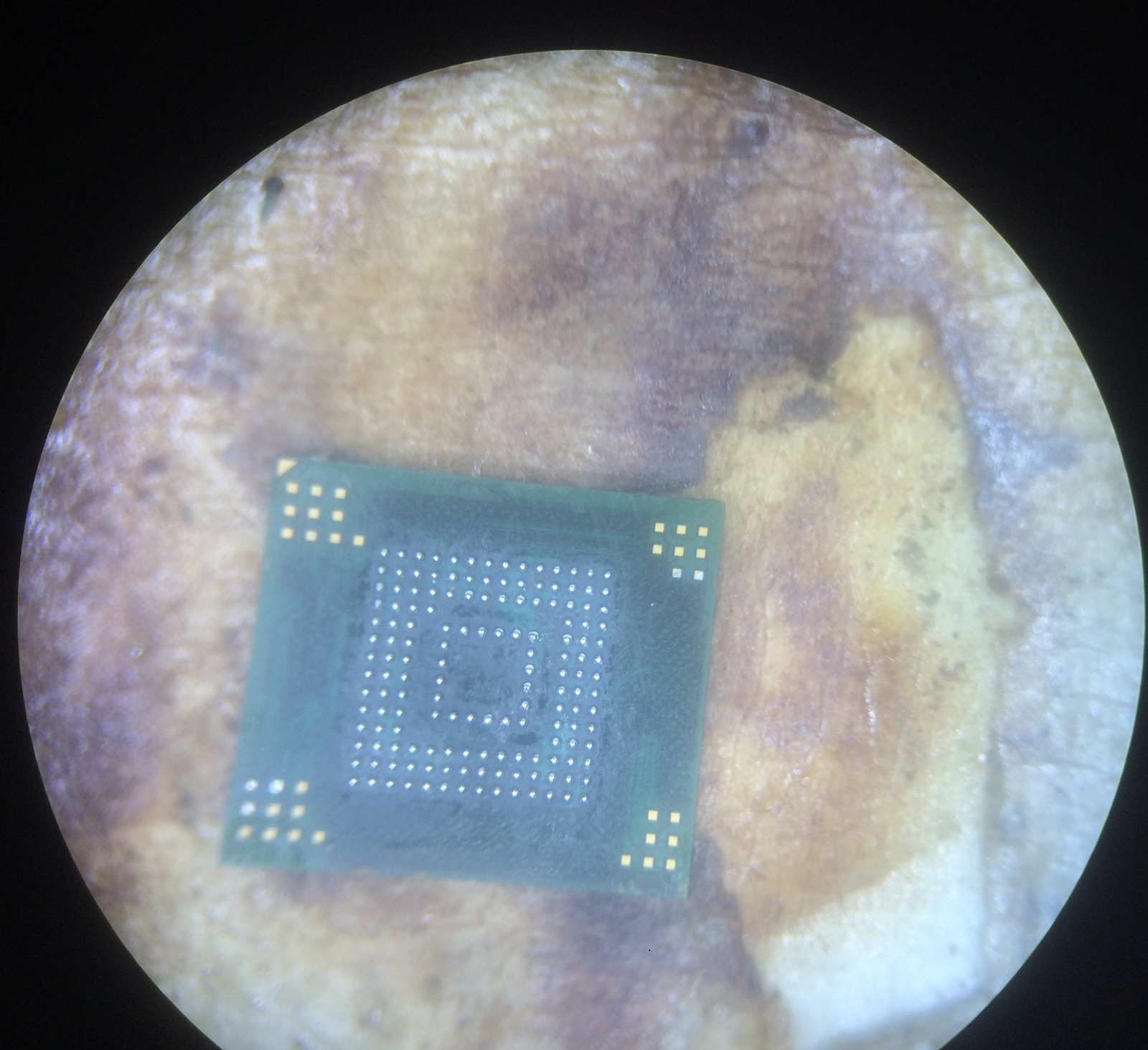

кстати, пропустил фотку микросхемы памяти. очень хорошо, что у памяти в телефонах всего несколько видов рисунков. Если бы извращались как контроллеры питания и процессоры - то ремонтники просто разорились бы на колодках, в которые вставляют микросхемы, для более удобной работы с программаторами.

Теперь берем второй программатор и восстанавливаем родной имей.

Звонит. Еще будет радовать владельца какое-то время

И бонусом 16Gb лишней памяти.

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com
