Упругие муфты: как они работают и почему они важны⁠⁠

В мире механизмов и передач существует множество устройств, которые обеспечивают бесперебойную работу различных механизмов. Одним из таких устройств является упругая муфта, которая играет важную роль в соединении валов и передаче крутящего момента. В этой статье расскажу о том, что такое упругая муфта, как она работает и почему она так важна для промышленности.

Втулочно-пальцевые муфты с упругой втулкой (МУВП) – это специальные устройства, которые помогают уменьшить резонансные колебания и динамические нагрузки в соосных валах.

Обычно такие муфты изготавливаются из полимерных материалов, которые частично поглощают или рассеивают динамическую нагрузку во время вращения. При этом они продолжают выполнять свою основную функцию, что частично компенсирует смещение валов.

Использование упругих муфт стало повсеместным. Они устанавливаются в тех случаях, когда привод испытывает постоянные или переменные ударные нагрузки.

Такие устройства могут увеличить срок службы приводов и механизмов, сделать их работу более тихой и плавной. Благодаря наличию муфты уменьшается количество кратковременных перегрузок устройства.

Конструкция упругих муфт довольно проста, что снижает риск их поломки и преждевременного выхода из строя. Они также универсальны и подходят даже для соединения валов с большими перекосами.

Кроме того, они обладают электроизолирующими свойствами, что повышает безопасность работы привода.

Перед установкой муфты необходимо провести расчёт. Он позволяет определить допустимые нагрузки и другие технические характеристики.

Основной характеристикой упругих муфт является жёсткость (податливость). Она рассчитывается путём деления передаваемого крутящего момента на угол закручивания. Полученное значение определяет, относится ли муфта к механизмам постоянной или переменной жёсткости.

В первом случае величина жёсткости остаётся постоянной благодаря наличию металлических демпфирующих элементов, таких как витые пружины. Однако в случае с эластичными деталями чаще всего речь идёт о переменной жёсткости.

Это происходит, когда для изготовления упругой муфты используются полимерные материалы, например, пальцевые накладки или резиновые звёздочки. Хотя металлические элементы более износостойкие и прочные, полимерные детали лучше гасят вибрацию и снижают уровень шума.

Номинальный крутящий момент устройств обычно составляет от 6 до 16000. Как правило, он увеличивается с увеличением диаметра и длины детали, а частота вращения, наоборот, уменьшается.

Также масса изделия зависит от его размеров и используемых материалов. В среднем она составляет от 0,3 до 300 кг.

Наиболее распространённым типом упругих муфт являются втулочно-пальцевые. Однако существуют и другие виды:

1. с резиновой конусной шайбой;

2. с выпуклой оболочкой;

3. с резиновой звёздочкой.

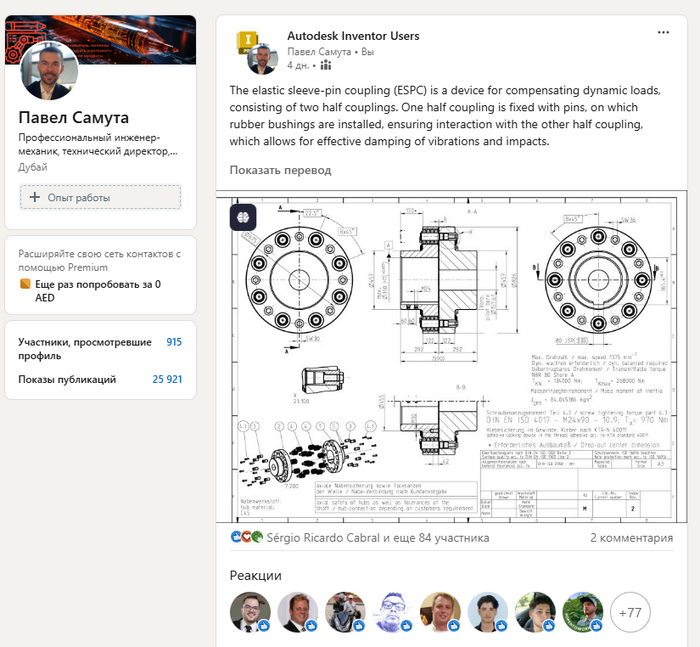

Втулочно-пальцевая муфта представляет собой деталь, состоящую из двух полумуфт, в отверстиях которых расположены пальцы с гофрированными втулками. Она изготавливается в соответствии с ГОСТ 21424-93.

Муфта характеризуется незначительной податливостью и подходит для компенсации смещения не более 5 мм. Однако она отличается высокой прочностью и длительным сроком эксплуатации, что делает её идеальным выбором для сборки устройств с электродвигателями.

Муфта с резиновой конусной шайбой имеет резинометаллическую деталь, которая образует два конических металлических диска. Она была разработана для быстрой замены демпфирующих элементов и компенсации незначительного отклонения осей.

Кулачковая муфта с резиновой звёздочкой состоит из двух полумуфт с кулачками, между которыми расположены двух-, четырёх- или шестилучевые звёздочки. Особенностью таких изделий является то, что при передаче крутящего момента нагрузка воспринимается только половиной лучей, что приводит к неравномерному износу. Поэтому кулачковые муфты используются редко. Однако они более компактны и имеют оптимальную стоимость по сравнению с пальцевыми муфтами. Кроме того, они подходят для работы с быстроходными валами.

Муфты с торообразной выпуклой оболочкой также выпускаются в соответствии с ГОСТом. Они имеют сложную конструкцию и большие размеры, но могут компенсировать значительное смещение осей. Передача крутящего момента в них происходит за счёт трения между резиной и металлом.

При выборе типа муфты необходимо учитывать условия её эксплуатации, существующие ограничения и материалы изготовления. Это позволит подобрать подходящие комплектующие и минимизировать риск их быстрого выхода из строя.
