Ультразвуковая профессиональная чистка не помогла. Кирпич умер. Samsung s21 ultra⁠⁠

Добрый.
Бархатный сезон у меня в сервисе всегда проходит с морем трупов из моря)
На этот раз мне попался вот такой вот телефон

S21 Samsung ultra.
Предыстория банальная:
Снимали рыб с катера и уронили телефон в солёную воду.
Со слов клиента:

Клиент: в нашей деревне не умеют телефоны чинить, да и мы на жигулях ездим до сих пор. Это в Москве на ролс ройсах на работу ездят, да телефоны быстро чинят. Завтра отправлю человека к Вам из Питера.
Жына: ок, постараемся восстановить. По срокам ~1-1.5 недели. После сервиса всегда смотреть нужно, зависит что делали и как

Клиент позвонил на следующий день и спросил «посмотрели телефон»
Отвечаю «нет, я же вас предупреждала, высокая загруженность.
Клиент: «я думал вы поблажку сделаете и по-быстрее посмотрите, значит, что оперативно отправил нет смысла, ведь вы его даже не разбирали»
Я: «все утопленные аппараты разбираются сразу, я передам инфо мастеру и он свяжется с Вами завтра»

Телефон был в воде около 10 минут на глубине 5 метров, пока его не нашли. Отработав свои законные пару часов, трубка сдохла, утащив за собой новосфотканные фотокарточки из отпуска.
По приезду в Питер клиент отнёс, как ему показалось, в самый лучший сервис в городе с просьбой быстро отремонтировать телефон.
После чистки в ультразвуке телефон не запустился и его приговорили к окончательной смерти и про данные уже можно забыть.
К счастью клиент, на просторах пикабу обнаружил мои посты с восстановлением утопленных телефонов и отправил ко мне человека, что бы тот его привёз ко мне на осмотр.
Ок. Смотрю

Ну да. Видно, что попало пару капель)
Разбираю дале

Так. Плата отмыта, а вот корпус и остальное в нём под сомнением

Что же такое ультразвуковая ванная?
Да по сути просто почистить плату от солей и окислов, предварительно зафиксировав тотальные места с повреждениями , а далее нужно работать паяльником, причём большинство сервисменов об этом не знают. А зря. Хотя нет. Не зря. Мне больше денежек)
Платы, начиная с СОМсунгов серии s20 идут двухэтажные, как в яблоках с серии икс

Чистая, но с косяками
Первое

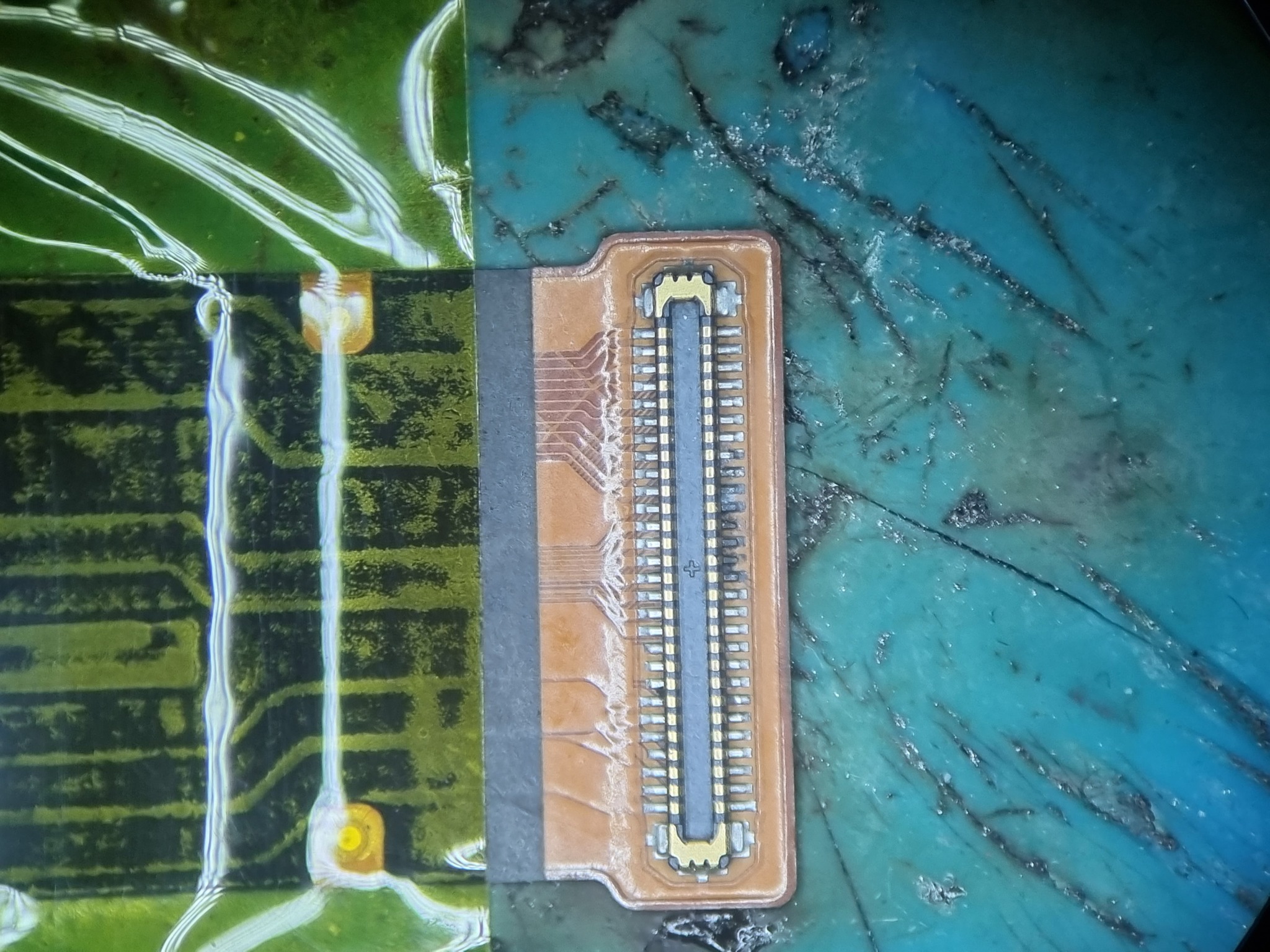

Сгнил коннектор кнопки включения и громкости. Его просто нет. Вернее он есть, но остался на самом шлейфе

Бывает)
Восстанавливаю

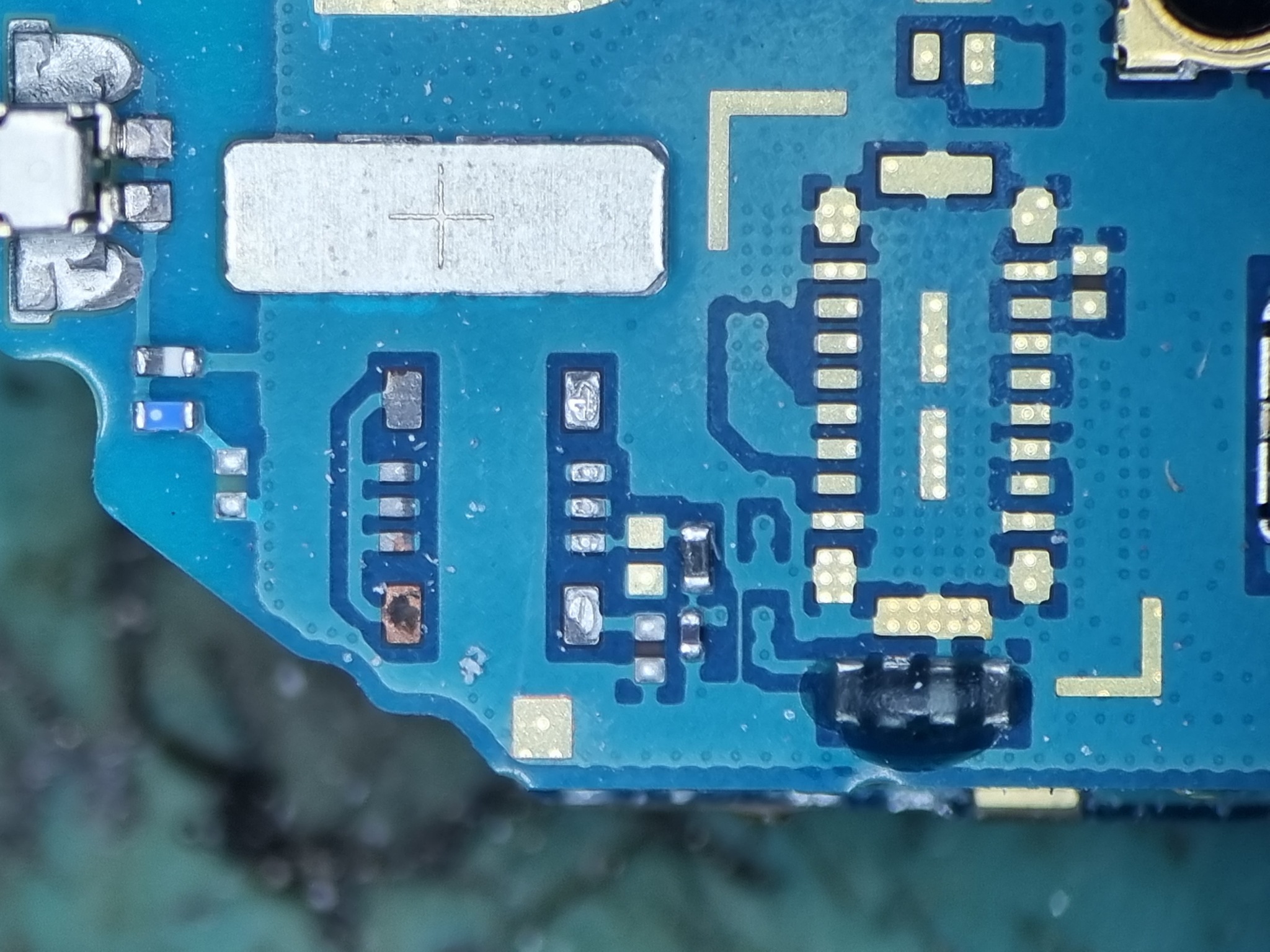

Далее проверяю основную линию питания на предмет короткого замыкания, а там беда. Коза)
Причина в умершем конденсаторе, который прожёг чутка текстолита под собой

Второй рядом видимо отвалился, когда чистили в ультразвуке.
Тут нужно поработать.
Основная задача ремонта - очень срочно вытащить данные, ремонт телефона задача второстепенная.
За срочность мне доплачивают 5 тысяч к окончательной цене ремонта.
Снимаю микросхемы, удаляю конденсатор и горелый текстолит, который в данном случае является проводником

Так, которое замыкание ушло. Далее надо поправить эту съеденную солью линию

Тут потребовалось меньше минуты.
Зачистил и кинул соплю)

Теперь самое время подключить питание на коннектор аккумулятора с начальным напряжением 1в и ограничением 10Ампер. Да, у меня блок питания регулирует только напряжение, защита по току в 10Ампер.
Собрал я его за 350 рублей 6 лет назад)
А то говно под названием яксун за 2к, который я купил 6 лет назад, сгорел через месяц.
И не надо мне говорить про всякие там завышенные пульсации тока и т.д. От моего колхозного бп ещё ни одно устройство не пострадало.

При 1в напряжения лишнего потребления на плате не обнаружено, а значит линия до контроллера заряда исправна.
При подаче 4в идёт заметное потребление 70мА тока, но при нажатии кнопки включения начинается запуск телефона, но изображения нет.
А почему?
Возможно из за этого

Устраняю

И включаю телефон

Заполучив пароль начинаю сливать резервную копию себе на комп

Скопировалось почти 67гб данных, остальное не скопировалось из за кеша телеги

193гб)
Но я думаю там нет ничего интересного, скорее всего картинки с поздравлениями по праздникам от родсвенников)

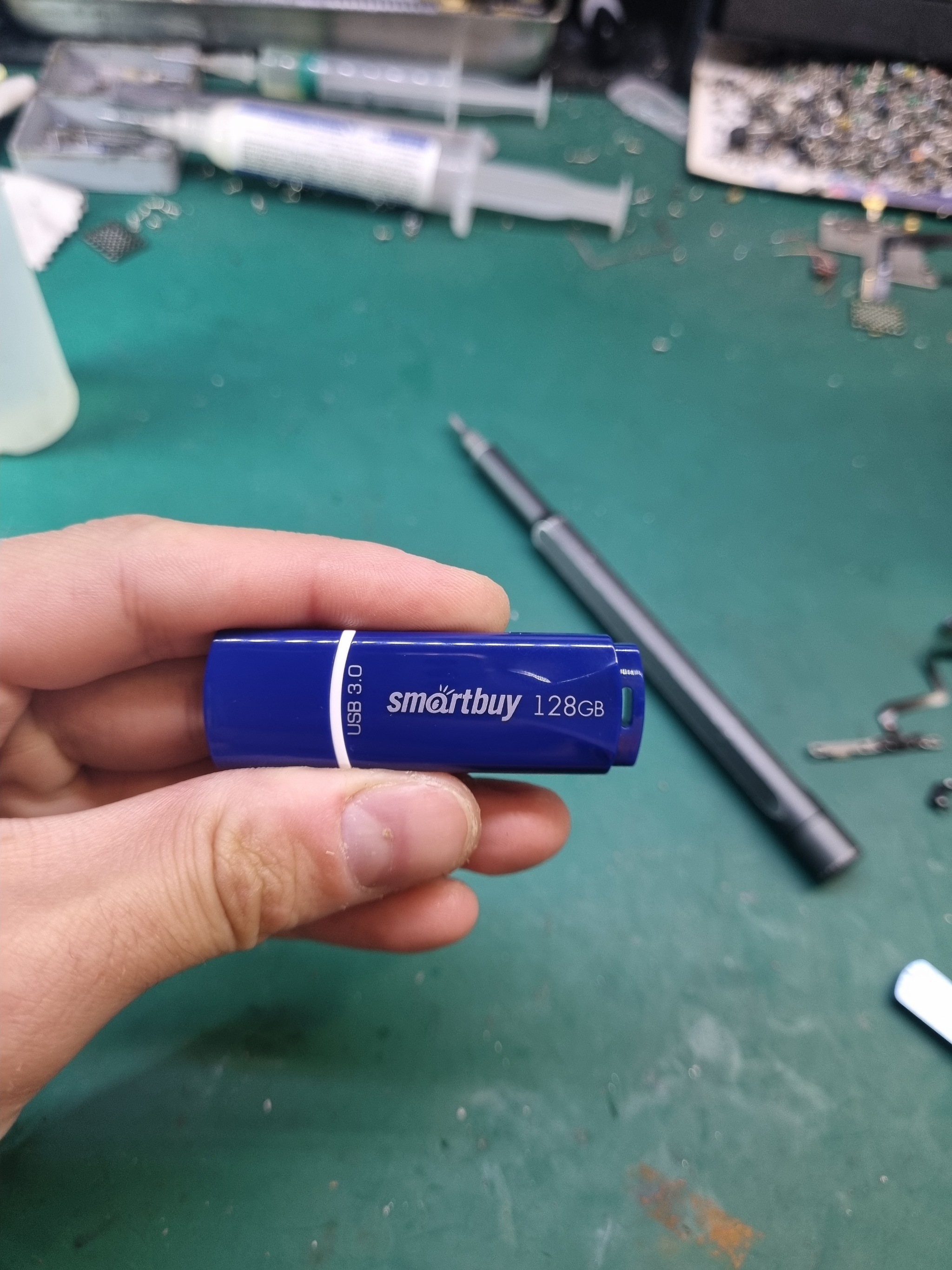

После закупаю usb flash nakopitel na 128гб и сливаю все данные туда, которые через пару часов вскоре заберут.

Эта флешка с 67гб данными обошлась клиенту в 21500рублей.
15к ремонт с переносом данных, 5к за срочность и 1500р флеха на 128гигов) На флешку я даже наценку не делал, так как по пути купил в продуктовом)
Что же дальше?
Осмотр и оценка восстановления телефона.

Это питание камер

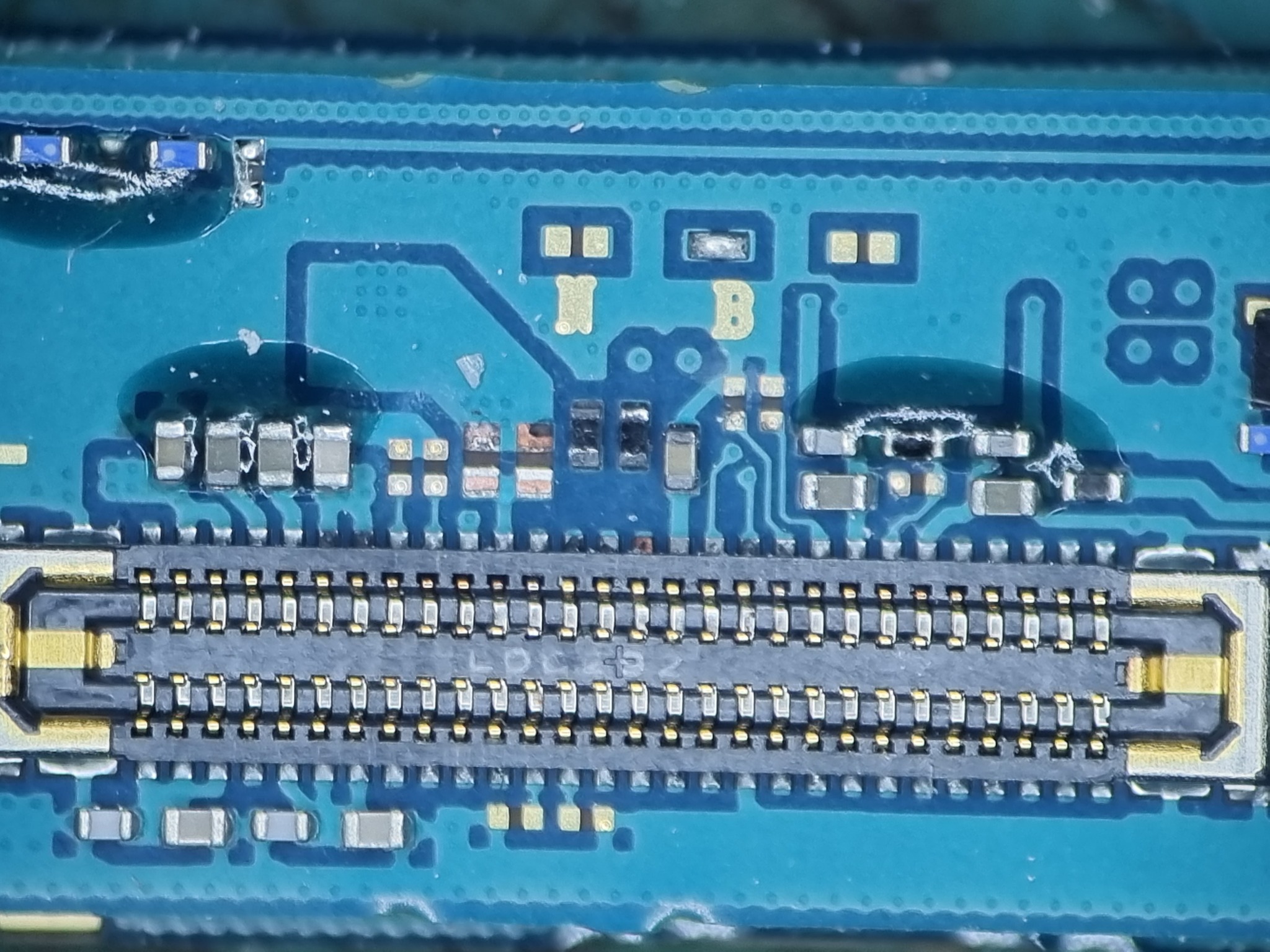

Это сгнивший коннектор основной камеры

Отсутствующие элементы по всей плате.
За кадром обнаружил ещё сгнивший коннектор сканера отпечатка пальцев и его шлейф, а так как сканер приклеен к дисплею, то заменить его можно только вместе с экраном, который стоит сейчас около 20к в закупке за сервисный оригинал.
Не дюже разумно. Можно использовать код пароль или разблокировку по лицу.
Это ладно. Вишенкой на торте стало то самое лишнее потребление телефона в выключенном состоянии 70мА

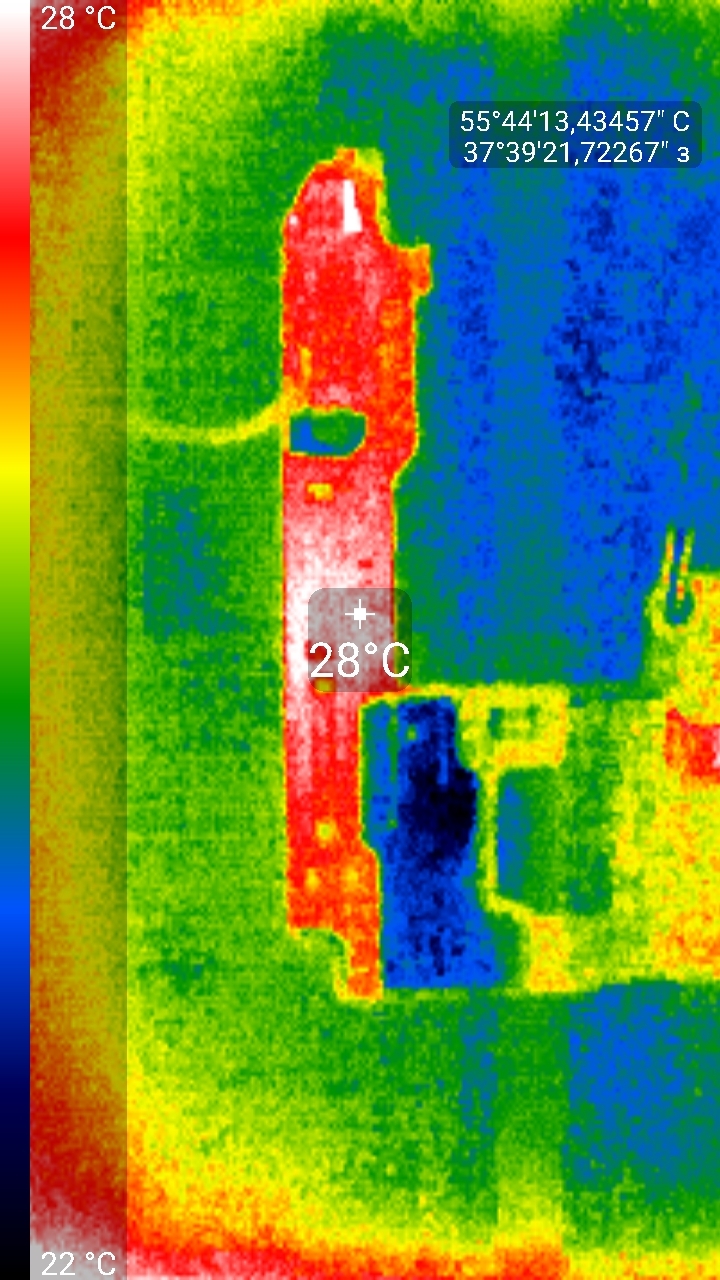

Место нагрева можно проглядеть через тепловизор

Вот тут, во внутреннем этаже. Там находится контроллер питания и скорее всего дело не в нём, а где то в его обвязке.
Но проблема в том, что снять весь первый этаж без реболла процессора не получится.
Припой для спайки этих плат не такой как на айфонах, а безсвинцовый и при отпайке такого большого полигона нужно будет поднимать все микросхемы, которые под компаундом.
Это риск окончательной смерти телефона и обрисовав ситуацию с клиентом, решил отправить полурабочий телефон обратно. Вдруг потребуются ещё какие то данные из приложений.
Более того, это морская вода. Есть риск внезапной смерти дисплея. Камеры там скорее всего либо умерли, либо будут снимать с темными пятнами, а это уже замена.
Плату то я смогу сделать, а вот остальное по сути лучше заменить, если использовать телефон на постоянку.
Себе клиент уже купил s22 ultra, так что хотел отдать его сыну. Не знаю. Из всего, что я не смогу гарантировать - это дисплей, остальное сделать можно)

А сервис приговорил всё)
Ну как обычно. Ничего нового. Ждём следующего, хотя особо ждать не нужно, достаточно взять его с моей полки xD

Правда этот устаревший тринадцатый немножко упал)
Сегодня ждём презентацию 14 серии xD

Задать вопрос по зип пакетам от влаги для телефонов можно мне в личку, либо в телегу, а также на электрическую почту, контакты которой можно найти по моему нику в яндексе. Ах да. Запрещённую экстремистскую организацию мета инсту забыл).

Либо зовите меня тут по призыву @R.Fon

Хотя могу по зип пакетам от воды ответить сразу - упакуйте свой телефон в гандон и снимайте без проблем)) SkzmxD
А лучше в два слоя на случай xd

Увидимся))
