Transporter-3 | Falcon 9 Block 5 | Everyday Astronaut⁠⁠

Тревор Сесник, 11 января 2022 г., 5 минут чтения

Первоисточник:

Предоставлено SpaceX

Время старта (возможны изменения)
13 января 2022 г., 15:25 UTC | 10:25 по восточному поясному времени
Название миссии
Transporter-3 , третья миссия SpaceX по совместному запуску малых спутников.
Поставщик запуска (какая ракетная компания запускает)
SpaceX
Клиент (Кто за это платит?)
Многочисленные клиента
Ракета-носитель
Falcon 9 Block 5, ракета-носитель уточняется
Место запуска
Space Launch Complex 40 (SLC-40), база Space Force на мысе Канаверал, Флорида, США
Масса полезной нагрузки
Неизвестная
Куда летят спутники?
Солнечно-синхронная орбита
Будут ли они пытаться восстановить первую ступень?
Да
Где приземлится первая ступень?
Landing Zone 1 (LZ-1)
Будут ли они пытаться восстановить обтекатели?
Половинки обтекателя будут извлечены из воды на расстоянии около 665 км кораблями Doug или Bob.
Эти обтекатели новые?
Подлежит уточнению
Как выглядит погода?
Погода в настоящее время готова к запуску на 70%
(по состоянию на 10 января 2022 г., 13:00 UTC).
Это будет:
— 136-й запуск Falcon 9
— 76-й полет Falcon 9 с испытанной ракетой-носителем
— 80-й повторный полет ракеты-носителя
— 2-й повторный полет ракеты-носителя в 2022 году
— 102-я посадка ракеты-носителя
— 28-я посадка подряд (рекорд)
— 2-й запуск для SpaceX в 2022 году
— 78-й запуск SpaceX с SLC-40
— 2-я попытка орбитального запуска 2022 года
Где смотреть
Если доступно, официальная прямая трансляция будет указана здесь.

Что это все значит?

SpaceX запустит свою третью специализированную миссию по совместному выведению малых спутников со стартовой площадки 40 (SLC-40) с базы Space Force на мысе Канаверал во Флориде. Ракета Falcon 9 Block 5 выведет от 100 до 120 спутников на солнечно-синхронную орбиту.

SuperDove

На Transporter-3 запускаются 44 спутника SuperDove, которые входят в группировку Planet SkySat. SuperDove — это модернизированная версия спутника Dove, которая имеет лучшее разрешение, предлагаемое созвездием. Planet предлагает разрешение до 72 см на пиксель. Для модернизированных спутников созвездие будет получать снимки с разрешением меньше 50 см.

Спутники SuperDoves имеют модернизированную камеру. Камера более точна в цветопередаче, обеспечивая более четкое изображение. Это означает, что они обеспечивают более точные значения отражения поверхности Земли. Новые спутники также имеют расширенные диапазоны. Это позволит им лучше контролировать сельское хозяйство, что приведет к новым приложениям машинного обучения.

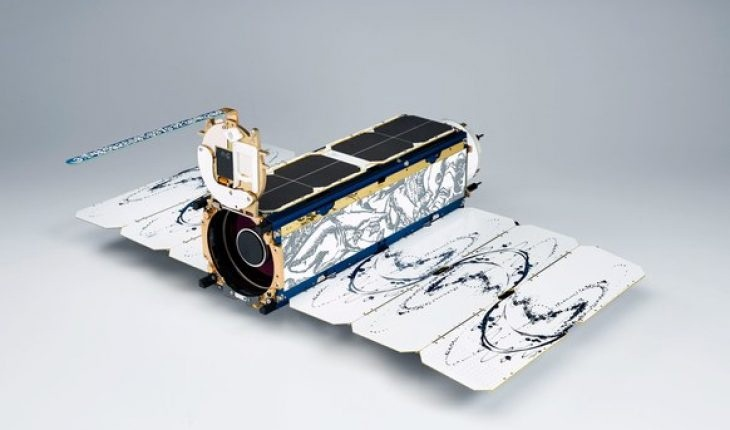

Спутник Dove последнего поколения (Источник: Next Big Future)

Спутники Capella

Capella Space, компания, предоставляющая данные о Земле по запросу, запустит свой следующий спутник в рамках этой миссии. Спутник весом 100 кг (220 фунтов), получивший название «Секвойя», будет частью группировки спутников с радарами с синтезированной апертурой (SAR).

Sequoia поможет в оказании помощи при стихийных бедствиях, нанесении на карту районов для развития сельского хозяйства и инфраструктуры, а также в обеспечении безопасности. Он обладает уникальной способностью обнаруживать изменения поверхности Земли менее чем 0,5 метра.

Ключевая особенность:

- Имеет возможность предоставлять публике высококонтрастные изображения с низким уровнем шума и разрешением менее 0,5 метра.
- Рефлектор с сеткой 3,5 метра и солнечная батарея мощностью 400 Вт
- Системы спутника могут помочь в получении более длинных изображений длиной до 4000 км.
- Большие гироскопы обеспечивают быстрое позиционирование спутника для большего диапазона возможностей визуализации.
- Очень высокая скорость нисходящего канала 1,2 Гбит/с для более быстрой загрузки изображений
- Возможность постановки задач в режиме реального времени через Inmarsat

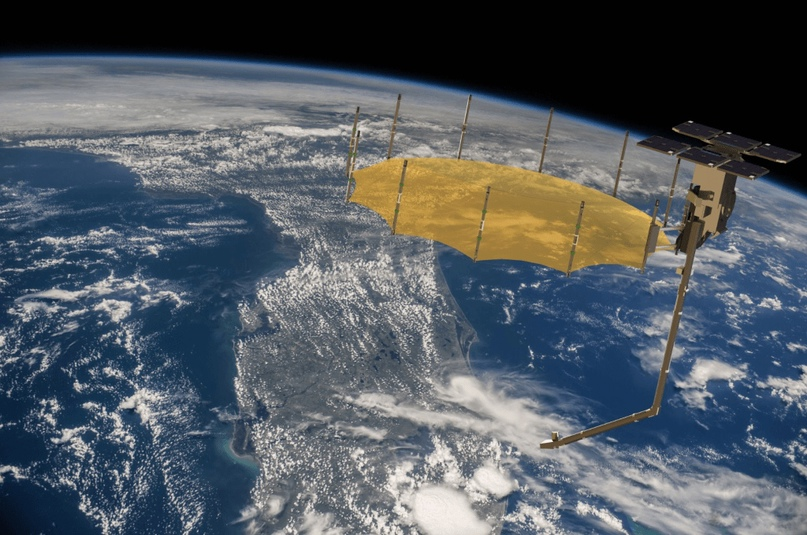

Художники изображают спутник «Секвойя». (Предоставлено: Capella Space)

Данные по Capella от Алекса Крауча.

Другие полезные нагрузки

SpaceX также запускает ряд других полезных нагрузок в рамках этой миссии. Сюда входят Kepler, Guardian, Exolaunch, Nanoracks, Satellogic, Spaceflight и большое количество других полезных нагрузок.

Что такое Falcon 9 Block 5?

Falcon 9 Block 5 — это частично многоразовая двухступенчатая ракета-носитель средней грузоподъемности компании SpaceX. Ракета состоит из многоразовой первой ступени, одноразовой второй ступени и, в конфигурации с полезной нагрузкой, пары многоразовых половинок обтекателя.

Первая ступень

Первая ступень Falcon 9 имеет 9 двигателей Merlin 1D+. Каждый двигатель использует открытый цикл газогенератора и работает на керосине RP-1 и жидком кислороде (LOx). Каждый двигатель создает 845 кН тяги на уровне моря с удельным импульсом (ISP) 285 секунд и 934 кН в вакууме с ISP 313 секунд. Благодаря своей мощности двигателя и их большому количеству, первая ступень Falcon 9 может потерять один двигатель сразу же на стартовой площадке или до двух в полете, и сможет успешно вывести полезную нагрузку на орбиту.

Двигатели Merlin зажигаются с помощью TEA-TEB. Во время статического прожига и запуска TEA-TEB обеспечивается наземным сервисным оборудованием. Тем не менее, поскольку первая ступень Falcon 9 способна совершать посадку, три двигателя Merlin (E1, E5 и E9) содержат капсулы TEA-TEB для повторного зажигания для торможения при возврате, заходе на посадку и посадки.

Вторая ступень

Вторая ступень Falcon 9 — единственная расходная часть Falcon 9. Она содержит единственный двигатель MVacD, который развивает тягу 992 кН с ISP 348 секунд. Вторая ступень способна произвести несколько включений двигателя, что позволяет Falcon 9 выводить полезные нагрузки на несколько разных орбит.

Для миссий с большим количеством включений и/или длительными паузами между включениями вторая ступень может быть оснащена пакетом расширения миссии. Когда вторая ступень имеет этот пакет, у нее есть серая полоса, которая помогает поддерживать нужную температуру керосина RP-1, увеличенное количество COPV для контроля наддува и дополнительный TEA-TEB.

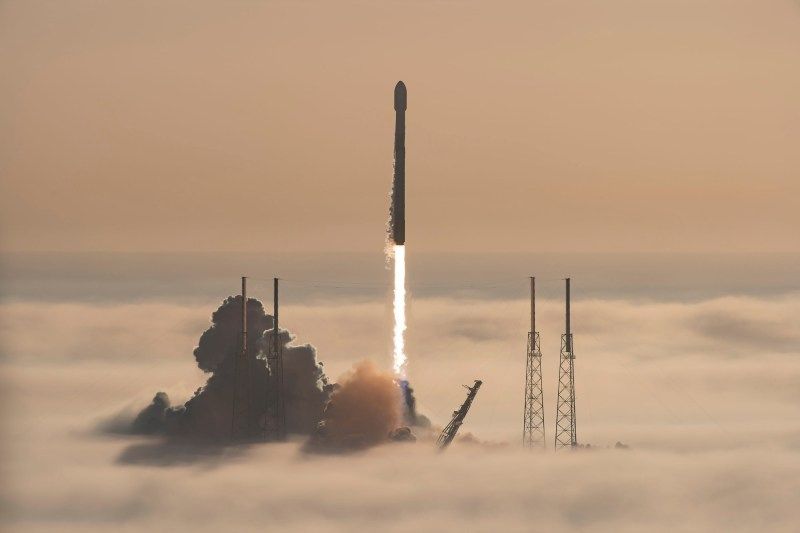

Запуск Falcon 9 Block 5 в рамках миссии Starlink V1.0 L27 (Источник: SpaceX)

Ракета-носитель в миссии Transporter-3, в настоящее время неизвестна.

После разделения ступеней Falcon 9 проведет 2 включения двигателя . Эти включения позволят мягко посадить ракету-носитель на посадочную зону SpaceX LZ-1.

Falcon 9 приземляется на «Конечно, я все еще люблю тебя» после запуска Боба и Дуга (Источник: SpaceX)

Falcon 9: Обтекатель полезной нагрузки

Обтекатель Falcon 9 состоит из двух разных частей многоразового использования. Первая половина (та, которая обращена вне от кабель-мачты) называется активной половиной, и в ней размещается пневматика для системы разделения. Другая половина обтекателя называется пассивной половиной. Как следует из названия, эта половина играет пассивную роль в процессе разделения обтекателя, поскольку зависит от работы пневматики активной половины.

Обе половины обтекателя оснащены подруливающими устройствами на холодном газе и парафойлом, которые используются для мягкого касания половины обтекателя при приводнеии в океане. SpaceX ранее пыталась поймать половинки обтекателя в сети на суднами GO Ms.Tree и GO Ms.Chief. Однако в конце 2020 года эта программа была отменена из-за рисков безопасности и низкой успешности. На Starlink Group 2-1 SpaceX попытается извлечь одну из половин обтекателя из воды с помощью своего спасательного судна GO Searcher.

SpaceX в настоящее время использует две немного разные версии обтекателя Falcon 9. Новая «модернизированная» версия имеет вентиляционные отверстия только в верхней части каждой половины обтекателя, в промежутке между половинами, тогда как в старой версии вентиляционные отверстия размещены на равном расстоянии вокруг основания обтекателя. Перемещение вентиляционных отверстий снижает вероятность попадания воды в обтекатель, значительно повышая вероятность успешного приводнения.

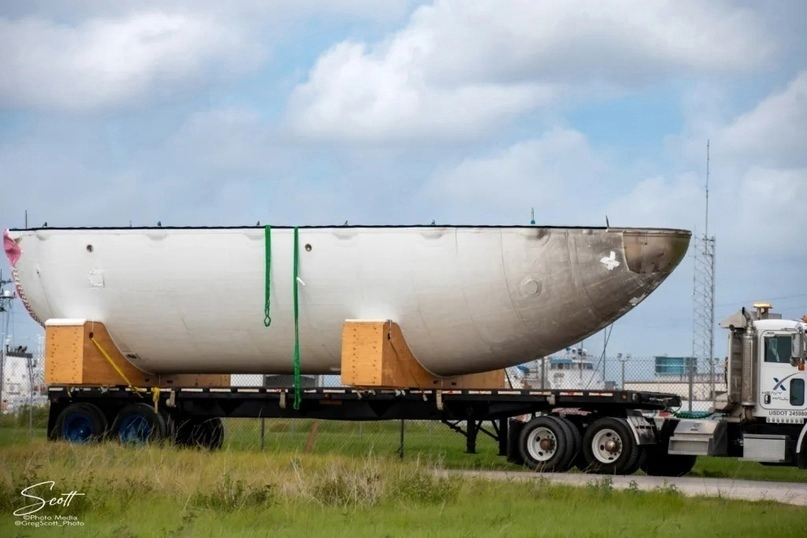

Активная половина обтекателя Falcon 9 (Фото: Greg Scott)

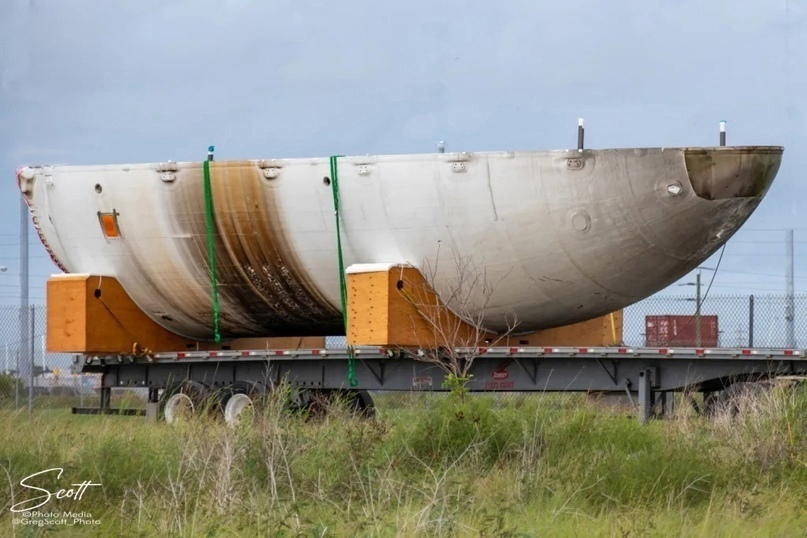

Пассивный обтекатель Falcon 9 (Источник: Greg Scott)

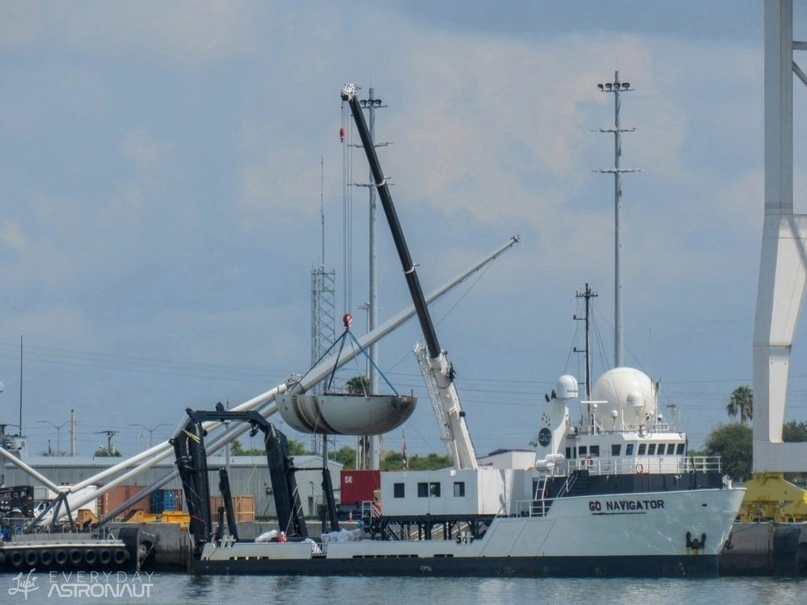

С Go Navigator снимают половину обтекателя. (Источник: Lupi)

GO Ms.Tree ловит обтекатель Starlink V1.0 L10 (Источник: SpaceX)

Transporter-3. Профиль миссии

Час / Мин / Сек / Событие
— 00:38:00 Директор по запуску SpaceX проверяет готовность.
— 00:35:00 Идёт закачка РП-1 (керосин ракетного класса).
— 00:35:00 Выполняется закачка LOX 1-й ступени (жидкий кислород)
— 00:16:00 Выполняется закачка LOX 2-й ступени
— 00:07:00 Falcon 9 начинает охлаждение двигателя перед запуском
— 00:01:00 Командный бортовой компьютер начинает заключительные предпусковые проверки
— 00:01:00 Начало наддува топливного бака до полетного давления
— 00:00:45 SpaceX Launch Director подтверждает запуск
— 00:00:03 Компьютер двигателя подает команду на запуск зажигания двигателя
— 00:00:00 Falcon 9 Взлет

Время указано приблизительно
