Торнадо⁠⁠

Этот самолет можно считать символом возрождения западноевропейской авиационной промышленности, сумевшей преодолеть послевоенный упадок, американскую зависимость, соблазн всеобщей ракетизации и финансовые трудности шестидесятых годов.
Несмотря на все преграды, европейцы создали первоклассную боевую машину, отвечающую самым высоким требованиям к истребителям третьего поколения.
Tornado — первый в мире серийный самолет с электродистанционной системой управления (ЭДСУ), а также первый европейский серийный истребитель с крылом изменяемой стреловидности. Предпосылки к созданию европейского ударного самолета начали складываться на рубеже 1950-60-х годов, когда ученые, конструкторы и военные ряда стран «Старого света» приступили к исследованию облика перспективного сверхзвукового истребителя-бомбардировщика, обладающего способностью к короткому взлету и посадке.

Аналогичные работы в то время развернулись и в США (в дальнейшем они привели к появлению самолета F-111). Во второй половине 1957 года ВВС Великобритании выпустили тактико-технические требования GOR339, предусматривающие разработку для замены истребителя-бомбардировщика «Хантер» двухместного (размещение летчиков по схеме тандем) маловысотного ударного самолета с крылом изменяемой геометрии, способного в боевых условиях использовать в качестве ВПП прямые участки автострад. Хотя запрос ВВС не был подкреплен государственным финансированием, ведущие авиастроительные фирмы Объединенного Королевства, начавшие постепенно приходить в себя после разгрома авиации, учиненного в середине 1950-х английскими политиками — поборниками ракет (в немалой степени под влиянием их российского коллеги Н.С. Хрущева), приступили к концептуальным исследованиям такой машины.

Так, к 1960 году фирма «Викерс Армстронг» проработала ряд проектов ударного самолета с изменяемой геометрией крыла (исследовались как машины с горизонтальным взлетом, так и СВВП). В 1960 году были выпущены требования НАТО NBMR3, в значительной мере пересекающиеся с требованиями ВВС Великобритании. В соответствии с ними, наравне с самолетами вертикального взлета и посадки с неподвижным крылом Фиат G.95, Хоукер Р.1154 и Дассо «Мираж»III V, появились проекты машин с изменяемой геометрией крыла — Викерс-Армстронг «583» и Фоккер/Рипаблик D24, также обладающие способностью к вертикальному (укороченному) взлету и посадке. Проект «583» был отправлен в архив в 1963 году, когда английское правительство приняло решение о финансировании программы создания самолета Р.1154, предназначенного как для ВВС, так и для перспективных авианосцев. Две программы СВВП британский оборонный бюджет в то время просто не смог бы вынести. Однако исследования самолетов с изменяемой геометрией крыла в Англии продолжались. Еще в 1960 году фирма «Фоллэнд» приступила к изучению сверхзвукового многоцелевого (истребителя-штурмовика-учебно-тренировочного) самолета FO 147, предназначенного для замены легкого истребителя-УБС Фоллэнд «Нэт». Сравнительно небольшой самолет, рассчитанный на М=2,0, был выполнен по схеме «утка». Фирма «ВАС» (British Aircraft Corporation) в июне 1964 года предложила проект многоцелевого самолета Р.45, оснащенного двумя ТРДДФ RB.172 или одним RB.168 «Спей». Сравнительно компактный (масса 8400 кг в однодвигательном варианте и 8940 — в двухдвигательном) самолет был выполнен по нормальной аэродинамической схеме. Угол стреловидности крыла менялся в пределах 25-68°.

Социалисты, пришедшие к власти в Великобритании, взяли курс на резкое снижение оборонных расходов. Предпочтение было отдано закупке авиационной техники в США (это почему-то считалось более дешевым, чем реализация национальных программ), а также европейской кооперации. 17 мая 1965 года было заключено англо-французское соглашение, предусматривающее совместные работы по созданию перспективного учебно-боевого самолета (что в дальнейшем привело к появлению истребителя-штурмовика «Ягуар»), а также многоцелевого ударного самолета с крылом изменяемой геометрии AFVG (Anglo — French Variable Geometry). В основу конструкции последней машины был положен проект ВАС Р.45, к работам была привлечена французская фирма «Дассо». Спецификация на самолет AFVG была утверждена 13 июля 1965 года. Истребитель-бомбардировщик с максимальной взлетной массой 22680 кг должен был иметь максимальную скорость, соответствующую М=2,5, практический потолок более 18 км и перегоночную дальность без дозаправки в воздухе 6500 км.

Его предполагалось оснастить двумя ТРДДФ SNECMA/Бристоль Сиддли M.45G и мощной БРЛС с диаметром антенны 90 мм, способной обнаруживать воздушные цели па дальности до 110 км. Вооружение должно было включать 30-мм пушку, ядерные и обычные бомбы. Французы предполагали оснастить свои самолеты аэробаллистическими ракетами, исследования подобных ракет велись в то время и в Англии. Однако работы по программе AFVG сразу же «не заладились». Очевидно, главным «тормозом» была французская сторона, не очень заинтересованная в еще одном ударном самолете (ВВС Франции уже имели самолеты «Мираж»III и «Мираж»IV, вполне отвечавшие их требованиям). Французы пошли на соглашение по AFVG чтобы сохранить более приоритетную программу самолета «Ягуар». Несмотря на то, что в 1967 году в Англии был построен натурный макет самолета, трудности с созданием двигателя, а также политические и концептуальные разногласия (Франция проявляла все больший интерес к истребителю ПВО с крылом изменяемой геометрии, тогда как Великобритания по-прежнему нуждалась в ударной машине) привели к тому, что 29 июля 1967 года программа AFVG была прекращена.

Это не стало неожиданностью для ее участников: фирма «Дассо» уже через три месяца начала летные испытания опытного истребителя «Мираж»G, в конструкции которого был использован технический задел, полученный при разработки самолета AFVG, а Великобритания продолжила самостоятельную разработку истребителя-бомбардировщика, переименованного в UKVG (United Kingdom Variable Geometry) и, верная идее европейской интеграции, активно вела поиск новых партнеров по программе. После Франции наиболее солидным партнером являлась Федеративная Республика Германии. В начале 1960-х годов эта страна обладала наиболее мощной в Западной Европе экономикой. «Восстала из пепла» и германская авиационная промышленность. 12 декабря 1964 года правительствами США и ФРГ был подписан меморандум, предусматривающий совместную разработку истребителя-бомбардировщика AVS (Advanced V/STOL Strike) вертикального взлета и посадки с крылом изменяемой геометрии, предназначенного для замены в 1970-е годы самолетов F-104G и G.91. Однако в январе 1968 года работы по этой амбициозной программе были прекращены, столкнувшись с рядом технических трудностей и недостатком финансирования (МО США было озабочено завершением программы F-111 и на AVS у Америки просто не хватало сил).

Германия попыталась продолжить работы самостоятельно, в рамках программы NKF (Neue Kampfflugzeug — новый боевой самолет). Однако вскоре стало ясно, что решить эту задачу собственными силами авиационная промышленность ФРГ также не в состоянии. Начались поиски зарубежных партнеров. Первой откликнулась Канада, также проявившая интерес к новому многоцелевому самолету для использования на европейском ТВД (где был размещен значительный контингент канадских ВВС, подчиненный командованию НАТО). Вскоре к Канаде примкнули Бельгия, Италия и Нидерланды, договорившиеся о создании самолета MRA-75 (Multi-Role Aircraft 1975 — многоцелевой самолет 1975 года). Вступление в европейский альянс шестой страны — Великобритании — стало почти неизбежным.

В отличие от проекта NKF, общеевропейский истребитель-бомбардировщик уже не обладал способностью к вертикальному взлету и посадке. Концептуально он больше напоминал проект AFVG. В июне 1968 года Англия, Италия, ФРГ и Нидерланды подписали меморандум о взаимопонимании, где определялись принципы финансирования работ по созданию самолета MRA-75. Не присоединившиеся к ним Канада и Бельгия в октябре 1968-го официально вышли из программы. В июне следующего года их примеру последовали Нидерланды, также не справившиеся с финансированием своей доли работ. Оставшиеся в составе альянса Великобритания, Германия и Италия все же сумели продолжить работы над самолетом, получившим новое название MRCA-75 (Multi Role Combat Aircraft — многоцелевой боевой самолет 1975 года). Для реализации программы в марте 1969 года был образован международный консорциум Панавиа, объединивший фирмы «ВАС» (Англия), «Мессершмитт-Белков-Блом (Германия)» и «Аэриталия» (Италия). Доли Великобритании и ФРГ в финансировании работ составили 42,5%, а Италии — 15%. Одновременно с фирмой «Панавиа» было создано производственное объединение «Турбо-Унион», предназначенное для разработки и производства двигателя для этого самолета.

В состав объединения вошли фирмы «Роллс-Ройс», «MTU» и «Фиат». Разработка БРЭО была поручена объединению «Авионика», включающему фирмы «EASAMS», «ESG» и «SIA». Пушки для MRCA-75 создавались фирмой «Маузер». Разработка самолета официально началась 22 июля 1970 года. Программа быстро набирала обороты: в 1974 году в ней было задействовано уже 11 450 человек, из них 5000 было связано с созданием двигателя и 3500 — с БРЭО. Штат «управленцев» Панавиа составил 150 человек, он координировал деятельность почти 200 фирм-подрядчиков. В качестве единого рабочего языка для всех участников программы был выбран английский, на котором составлялась вся рабочая документация. Было решено, также, пользоваться лишь метрической системой. В соответствии с требованиями английских ВВС, самолет MRCA-75 должен был заменить тактические бомбардировщики «Канберра» и «Бакэнир», а также дальний бомбардировщик «Вулкан». Таким образом, англичане рассматривали новый самолет как «евростратегическое» оружие, способное наносить ядерные удары не только по целям на территории стран Восточной Европы, но и в СССР. В Германии перед MRCA-75 ставились более скромные задачи: истребитель-бомбардировщик должен был заменить тактические ударные самолеты F-104G, а также действовать против морских целей на Балтике и в Северном море. Итальянцы тоже видели в новой машине замену F-104G — «охотника» за советскими кораблями в центральной части Средиземного моря.

После длительного и довольно болезненного согласования требований, основными задачами самолета MRCA-75 были определены: — удары по аэродромам противника; — нанесение ударов но районам сосредоточения войск, штабам и коммуникациям; — непосредственная всепогодная и круглосуточная поддержка наземных войск на поле боя; — удары по надводным морским целям; — ведение воздушной разведки. Кроме того, самолет должен был иметь способность вести маневренный воздушный бой. Однако относительно небольшой практический потолок и состав вооружения истребителя-бомбардировщика не позволяет применять его против высотных целей. Первоначально истребитель-бомбардировщик предполагалось создать в двухместном («Панавиа-200» для ФРГ и Великобритании) и одноместным («Панавиа-100» для Италии) вариантах, однако в дальнейшем приняли решение строить только двухместные самолеты.

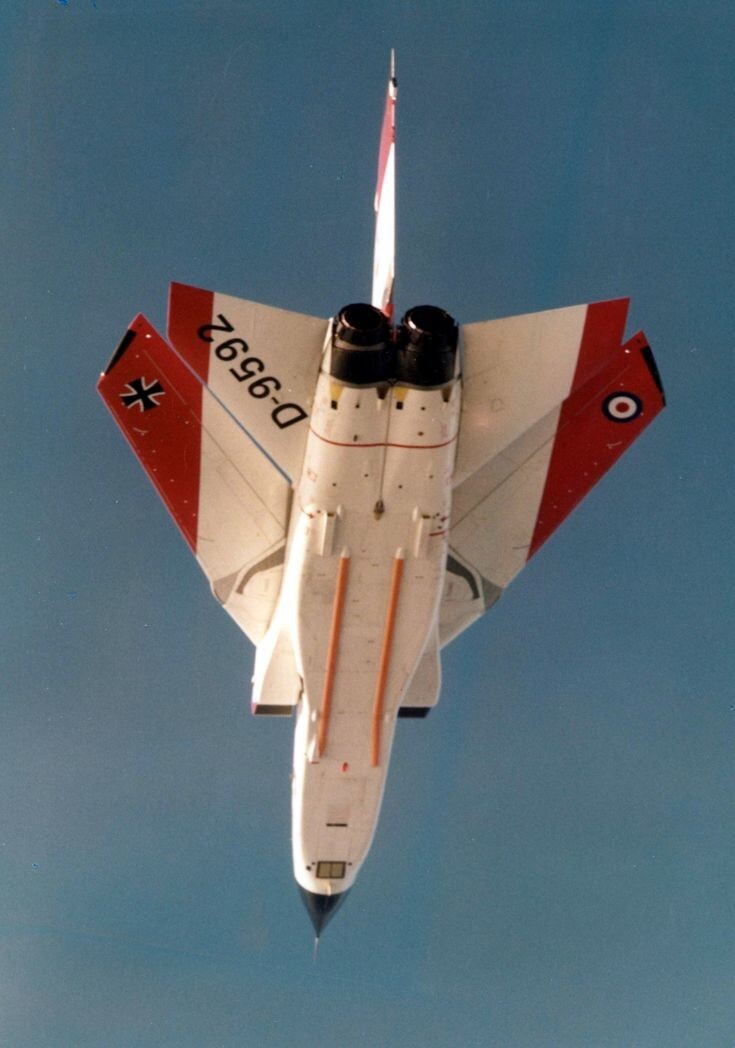

Техническое проектирование самолета завершилось в августе 1972 года, а 14 августа 1974 года первая из девяти опытных машин поднялась в воздух. В сентябре 1974 года новому истребителю-бомбардировщику было присвоено имя Tornado. 29 июля 1976 года было подписано межправительственное соглашение, по которому для трех стран-участниц программы намечалось выпустить, в общей сложности, 640 серийных истребителей-бомбардировщиков Tornado IDS (а также 165 перехватчиков Tornado ADV для Королевских ВВС). Первый предсерийный самолет вышел на летные испытания 5 февраля 1977 года (было построено шесть машин для войсковых испытаний), а летом 1979 года из ворот сборочных цехов начали выкатываться серийные истребители-бомбардировщики. В 1980 году Британские ВВС получили первый самолет Tornado, через год эти машины стали поступать на вооружение ВВС Италии и ФРГ. Германия приобрела 359 самолетов.

Люфтваффе получили 157 «чистых» истребителей-бомбардировщиков, 55 самолетов с двойным управлением и 35 самолетов РЭБ «Tornado»ECR. Авиация Бундесмарине приобрела 112 самолетов, в том числе 12 — с двойным управлением. Италия закупила 100 истребителей-бомбардировщиков (12 — с двойным управлением), а Великобритания — 229 (из них 51 — с двойным управлением). 31 мая 1988 года последний из самолетов TornadoIDS был передан ВВС Италии, 12 июля — ВВС Германии, а 19 ноября 1992 года — Королевским ВВС. Часть самолетов ВВС Великобритании, получивших «местное» обозначение Tornado GR.1, в 1984 году была оборудована для доставки тактической ядерной бомбы WE177B британского производства или более мощной американской ядерной бомбы В61. В 1990 году, перед подготовкой самолетов к участию в войне с Ираком, была проведена модернизация самолетов: на носки крыла и оперения, а также на воздухозаборник было нанесено радиопоглощающее покрытие, снижающее радиолокационную заметность самолета. Впрочем, покрытие оказалось не очень практичным, имелись случаи его отрыва и попадания в воздухозаборник, что приводило к авариям (после окончания боевых действий в Персидском заливе это покрытие, вероятно, было удалено). Другими доработками в преддверии «Бури в пустыне» стала установка криптографического связного радиооборудования «ХэвКви»2, кабинного освещения со специальными фильтрами, позволяющего пользоваться очками ночного видения, блока спутниковой навигации, а также применение ПТБ увеличенной емкости (2250 л).

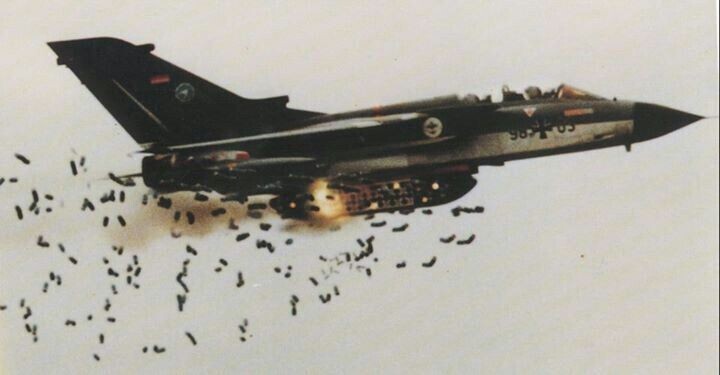

Вооружение было дополнено несбрасываемыми кассетами JP233, РБК BL755, американскими КАБ «Пейвуэй»II, УР класса «воздух-воздух» AIM-9L «Сайдуиндер», а также опытными противо-радиолокационными ракетами ALARM (официально эти УР поступили на вооружение лишь два года спустя). В 1993 году в комплект вооружения самолетов Tornado С1М был включен и подвесной контейнер с лазерно-тепловизионной обзорно-прицельной системой TIALD (впрочем, два этих контейнера прошли «обкатку» в боевых условиях еще в 1991 году). 16 истребителей-бомбардировщиков в 1985-1987 гг. были модернизированы в разведчики-бомбардировщики «Topнaдo» GR.Mk.1, еще 14 самолетов доработали в этот вариант в 1989-1990 гг.

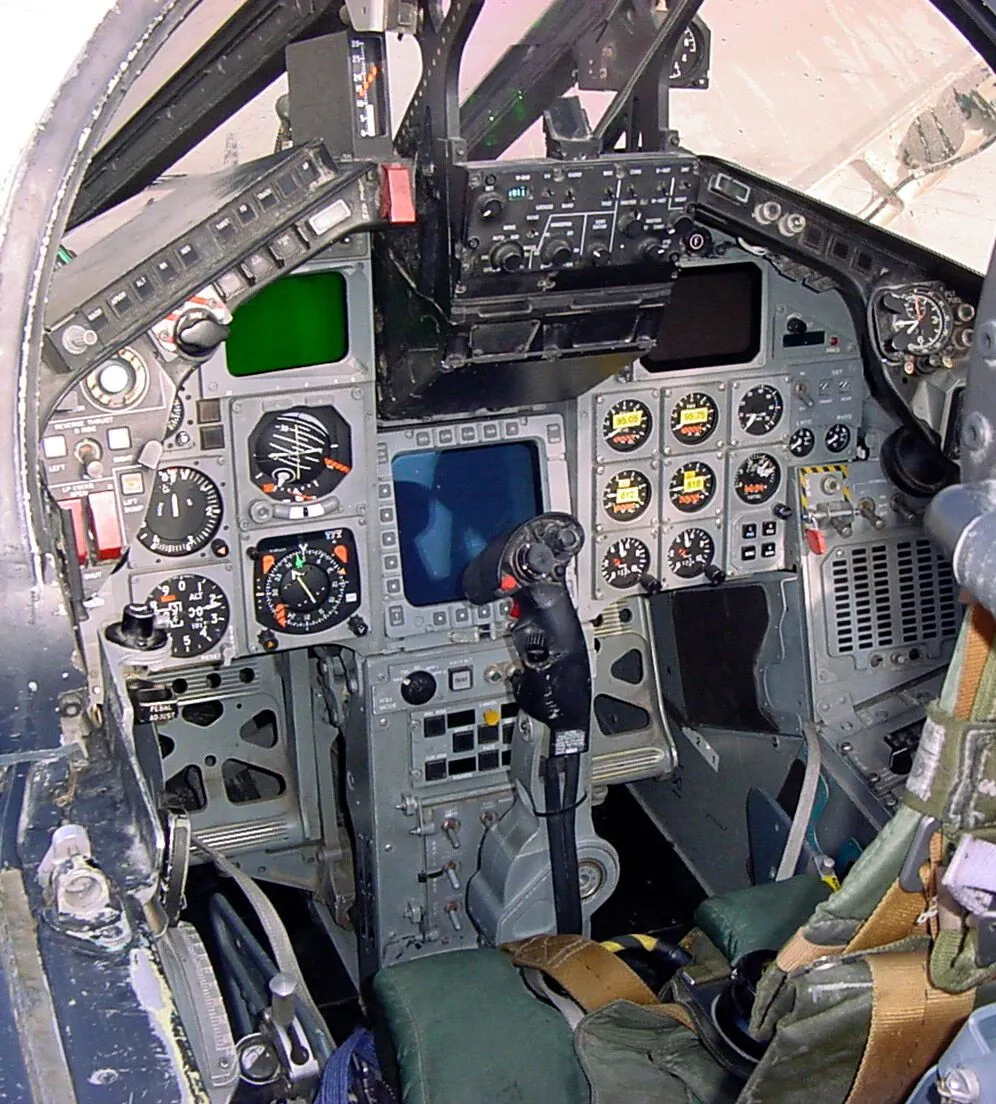

В кабине летчика установлены традиционные электромеханические приборы с круглыми шкалами. В центре приборной дости расположен навигационный индикатор с подвижной картой. Над ним установлен индикатор на лобовом стекле (ИЛС). В кабине штурмана-оператора, имеющей более «футуристичекский» вид, установлено два многофункциональных монохромных индикатора с телевизионной разверткой. В центре доски расположен комбинированный навигационный индикатор. Самолеты ВВС Германии с 1996 года оснащены видеомагнитофоном, на котором фиксируется полетная и тактическая информация с ИЛС. Силовая установка. Два ТРДДФ Турбо Юнион RB.199-34R (2 х 4100/7250 кгс) с системой реверса тяги. ВСУ KHD-312. Вооружение. Самолет Tornado оснащен двумя пушками IWKA-Маузер калибром 27 мм с боекомплектом по 180 снарядов на ствол, установленных в нижней носовой части фюзеляжа. Скорострельность орудия — 1000 или 1700 выстр./мин. (менее скорострельный режим применяется для стрельбы по наземным целям, более скорострельный — по воздушным). Ракетно-бомбовое вооружение, размещенное на семи узлах внешней подвески, определяется «национальной спецификой» конкретного самолета (о чем рассказано выше), однако на английских, германских и итальянских истребителях-бомбардировщиках в обязательном порядке предусмотрена возможность подвески американского вооружения, стандартизованного в рамках НАТО — ядерных бомб В61, противорадиолокационных ракет AGM-88 HARM, ракет класса «воздух-поверхность» AGM-65 «Мейврик», УР ближнего воздушного боя AIM-9L «Сайдуиндер», РБК Mk.20 «Poкай», а также ФАБ 60-й серии. Максимальная масса боевой нагрузки составляет 9000 кг.

Модификации:

Tornado IDS — истребитель-бомбардировщик ВВС и ВМС Германии, а также ВВС Италии

Tornado GR.1 — ударный истребитель ВВС Великобритании

Tornado GR.1A — тактический всепогодный разведчик ВВС Великобритании

Tornado GR.1B — морской ударный истребитель

Tornado GR.4 — модернизированный истребитель-бомбардировщик GR1

Tornado GR.4A — модернизированный тактический всепогодный разведчик ВВС Великобритании

Торнадо» ECR — разведчик-бомбардировщик, самолет РЭБ ВВС Германии

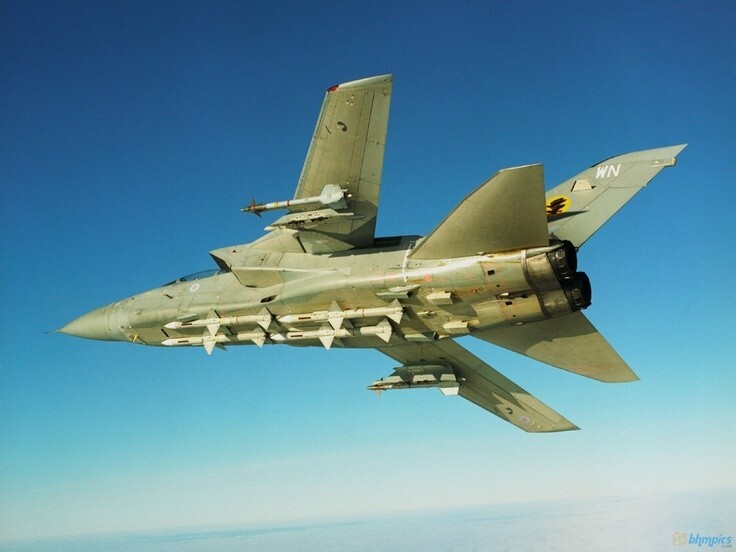

«Торнадо» ADV — всепогодный дальний перехватчик. Существуют версии: F2 (сделано 17шт), F2A (1шт) и F3(155шт) .

Боевое применение:

Война в Персидском заливе (1991)

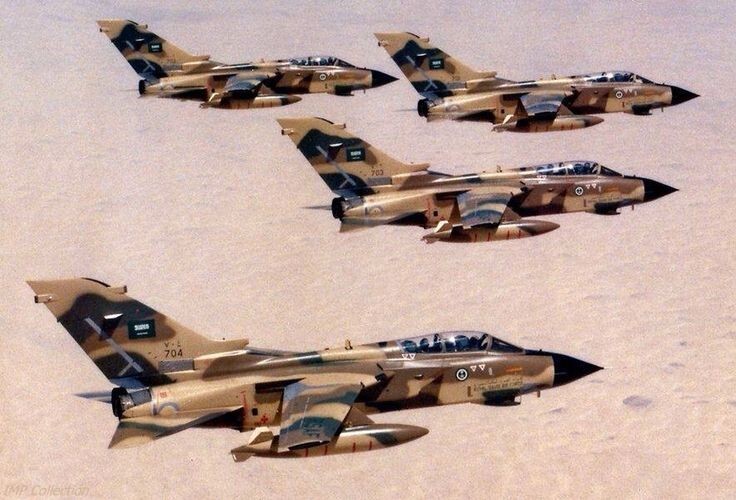

В зоне конфликта было развёрнуто 80 самолётов «Торнадо» (42 со стороны Великобритании, 8 со стороны Италии, 30 со стороны Саудовской Аравии). Самолёты этого типа широко применялись для ведения разведки, нанесения сначала ночных, а потом и дневных ударов по иракским аэродромам, а позже — при охоте за иракскими «Скадами». Самолёты совершили в сумме более 3600 вылетов.

3 самолёта разбилось до начала боевых действий и 9 самолётов было потеряно во время боевых действий. Были сбиты противником 8 "Торнадо": 6 английских ( сбиты иракскими ЗСУ-23-4 "шилка" и ЗРК "Оса" ), 1 итальянский (сбит иракским истребителем МиГ-29), 1 аравийский (сбит ЗРК "Оса", по другим данным сбит самолетом МиГ-29), также одна машина потеряна по небоевым причинам. Британия теряла 1 самолёт на каждые 80—400 вылетов, что примерно в десять раз чаще чем американские самолёты.

Война в Югославии (1999)

40 истребителей-бомбардировщиков «Торнадо» (14 со стороны Великобритании, 20 со стороны Германии и 6 со стороны Италии) привлекались для нанесения ударов по наземным целям. По официальным данным НАТО, самолёты этого типа потерь не имели, сербская же сторона заявляла о сбитии 10 «Торнадо». О наличии каких-либо документальных подтверждений сербских заявок (обломки самолётов, пленные лётчики) ничего не известно. В частности, сообщалось о сбитии британского «Торнадо» над Косово вечером 24 марта, однако из британских источников следует, что на тот момент британские «Торнадо» вообще не участвовали в войне, первые самолёты этого типа были выделены для участия в операции только 1 апреля.

Война в Ираке (2003)

Единственной потерей «Торнадо» стал британский самолёт, сбитый зенитно-ракетным комплексом «Пэтриот» американских союзников, оба пилота погибли.

Война в Сирии
3 декабря 2015 года ВВС Великобритании нанесли первый бомбовый удар по позициям ИГИЛ. Два самолёта Panavia Tornado вылетели с авиабазы Акротири на Кипре и сбросили 6 бомб Paveway.
В январе 2016 года газета Bild сообщила, что обновление комплекса авионики до версии ASSTA-3.1 и установка цветных многофункциональных ЖК дисплеев на Tornado германских ВВС нарушило работу нашлемных устройств ночного видения, которые используются пилотами для ночного бомбометания.

14 апреля 2018 года четыре самолета Panavia Tornado, действующие с авиабазы  на Кипре нанесли удар ракетами Storm Shadow по бывшей ракетной базе в пятнадцати милях к западу от Хомса, контролируемой официальными сирийскими властями, где по предположениям военного руководства Великобритании хранилось химическое оружие.

Технические характеристики:
Экипаж, чел 2
Размах крыла, м — 13,91
Длина самолета, м — 16,72
Высота самолета, м — 5,92
Площадь крыла, кв.м — 26,6
Масса:
— пустого самолета — 14350
— максимальная взлетная — 27210.
Топливо:
— внутренние топливо — 5090 кг
— ПТБ — 4 x 1500 л или 2 х 1500+2 х 2250 л
Тип двигателя:
— Tornado GR.Mk.1 — 2 Turbo-Union RB.199-34R Mk.101
— Tornado GR.Mk.4 — 2 Turbo-Union RB.199-34R Mk.103
Максимальная тяга (нефорс. и форсир.):
— Tornado GR.Mk.1 — 3440 / 6730 кгс
— Tornado GR.Mk.4 — 3925 / 7293 кгс
Максимальная скорость на высоте 11 км — 2338 км/ч
Крейсерская скорость — 1575 км/ч
Практическая дальность с ПТБ, км — 3890
Дальность действия, км — 1390
Практический потолок, м — 15240
Максимальные эксплуатационные перегрузки — 7,5

Вооружение:
2 27-мм пушки Mauser BK27 c 180 патронами на пушку. Боевая нагрузка — 9000 кг на 7 узлах подвески: 3 Ядерные бомбы WE.177, 2 УР «воздух-воздух» AIM-9B/L Sidewinder, 7 антирадарных УР ALARM, 4 ПКР Sea Eagle. До 3 бомб разныз типов — GBU-15 c оптическим наведением, Paveway с лазерным наведением, 454, 340, 227, 113 кг обычные бомбы, BL775 кластерные бомбы, напалмовые баки и специальные подвесные контейнеры, в том числе с антиаэродромными системами JP233.
