Топ-5 инструментов для векторизации растров в nanoCAD
У NanoCAD обширный инструментарий для векторизации растровых изображений — но, как ни странно, о нем мало кто знает. Решили осветить самые топовые инструменты, которые упрощают работу по векторизации растров. В конце статьи приготовили бонус в виде уникальной функции nanoCAD, которая отсутствует в других САПР
Содержание:
1. Добавляем растр в слой
2. Масштабируем по опорному отрезку
3. Делаем обрезку по границе показа
4. Быстро и удобно скрываем слой
5. Создаем привязки к объектам
6. Бонус для тех, кто дочитал до конца
1. Добавляем растр в слой

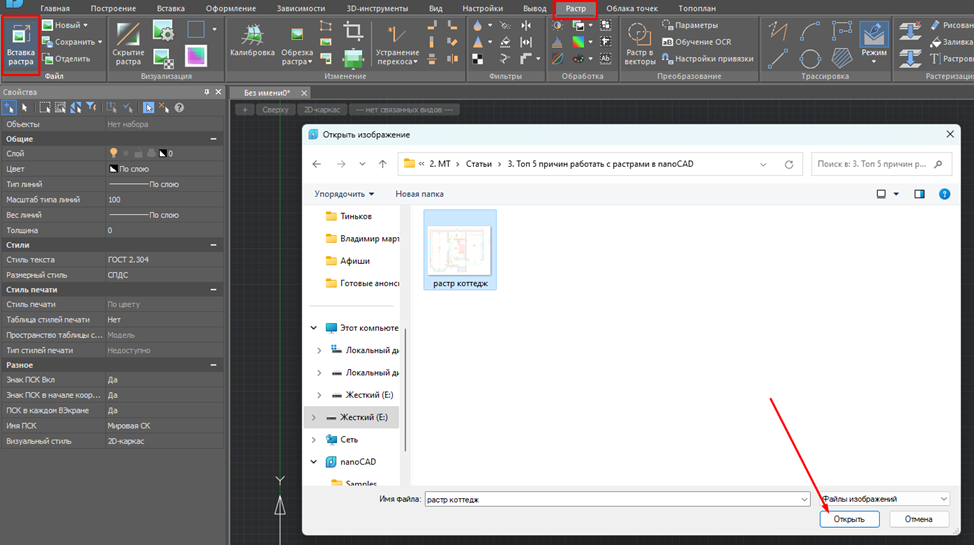

Вставим растр в нашу модель, как это показано на рисунке 1.
Рис. 1

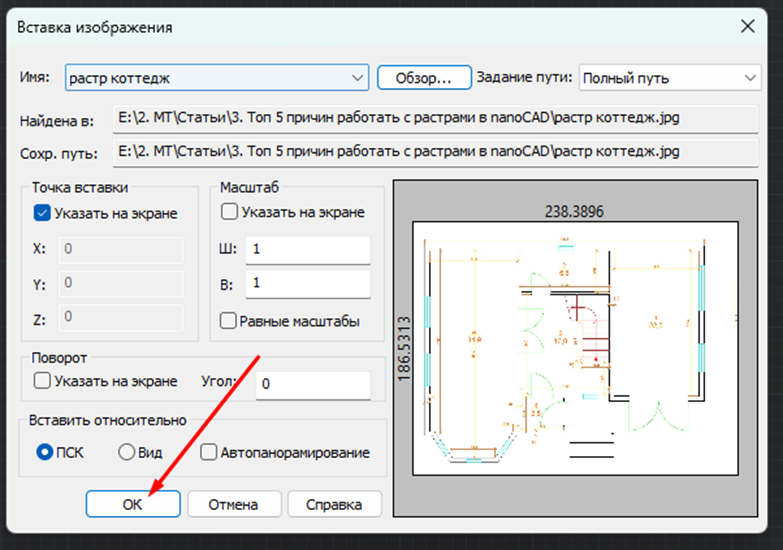

Настройки можно оставить по умолчанию.
Рис. 2

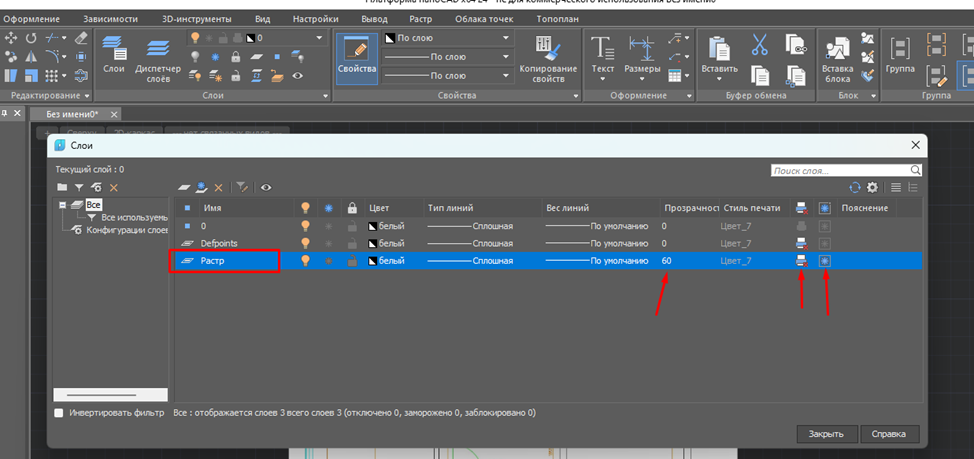

Первое, что сделаем при векторизации изображения – создадим слой «Растр» и настроим его параметры.
Рис. 3
1. Сначала нужно настроить прозрачность как в Автокаде (от 0 до 90) — когда будем обводить растр полилиниями или отрезками, они будут отчетливо видны.
2. Отменяем печать для этого слоя – он не будет печататься ни в листах, ни в модели.
3. Выбираем «Заморозить на новых ВЭ (Видовых экранах)». Растр не будет отображаться на листах, что упросит настройку и вывод чертежа векторной графики на печать через листы.

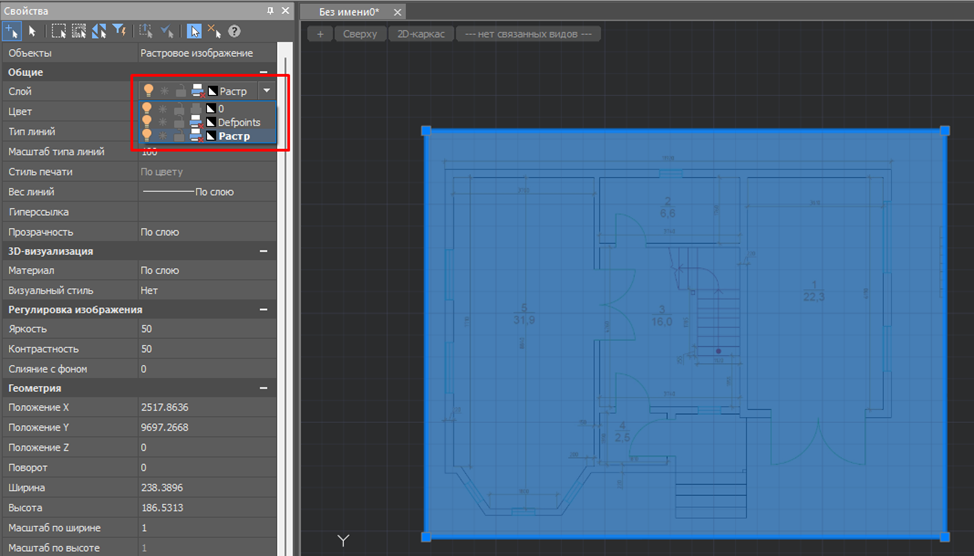

Существуют разные форматы растровых слоев, это – пример наиболее оптимального на наш взгляд. Теперь добавляем само изображение в растровый слой – и движемся далее.
Рис. 4
2. Масштабируем по опорному отрезку
Мы не знаем изначальный размер и масштаб изображения, поэтому настроим его вручную.

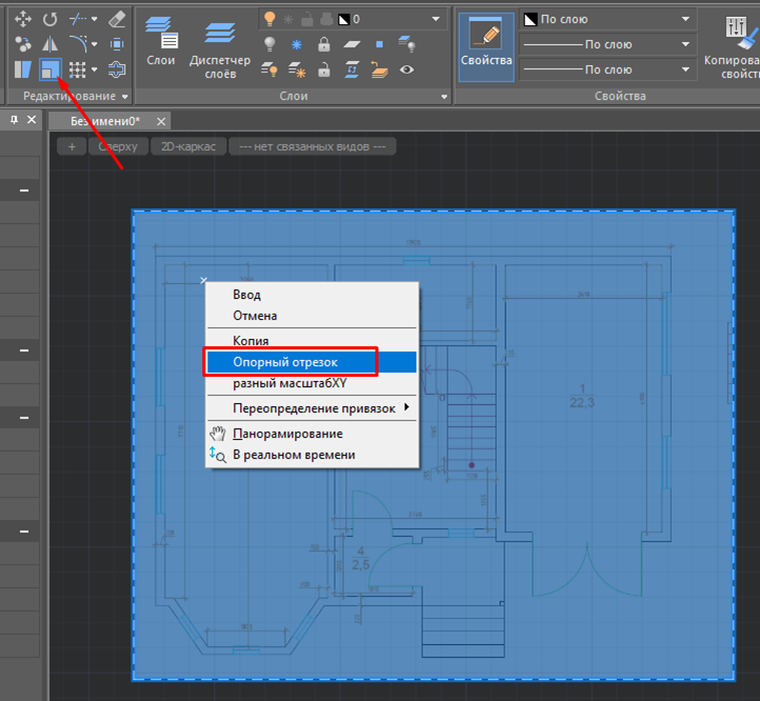

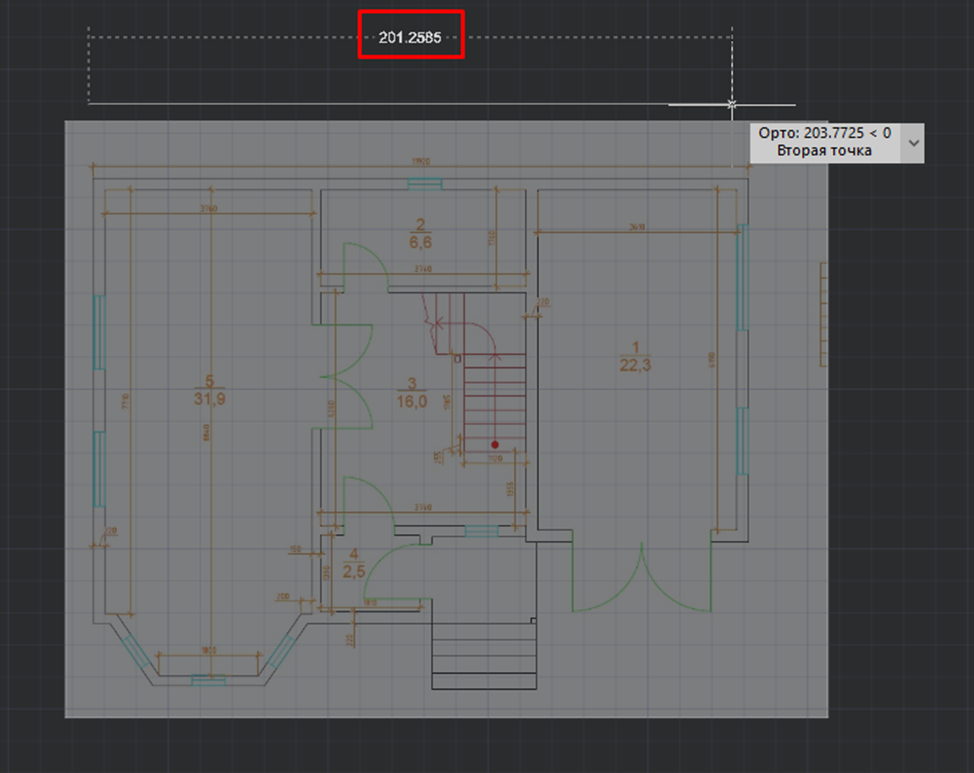

Длина изображения по одной из сторон 200 мм. Для работы нужен масштаб 1:1, чтобы размеры на растре совпадали с реальными размерами в модели. Для этого воспользуемся командой «Масштаб» с параметром «Опорный отрезок».
Рис. 5
Рис. 6
После этих манипуляций можно продолжить работать с моделью в масштабе 1:1.
3. Делаем обрезку по границе показа
В первом примере мы взяли удобный растр – у него четкие границы, ничего лишнего. Но допустим, что понадобилась только часть изображения — отдельный небольшой чертеж.
Рис. 7
В таких случаях можно пользоваться обрезкой по границе показа, чтобы временно убрать лишние элементы. Делаем это так:
1. Выбираем растровое изображение.

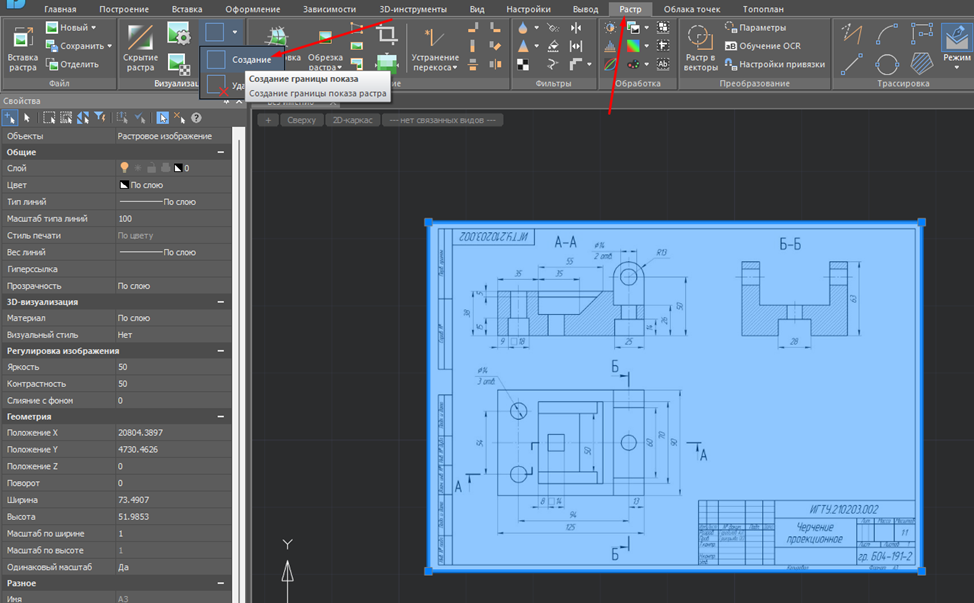

2. Идем в меню «Растр» → «Создание границы показа».
Рис. 8

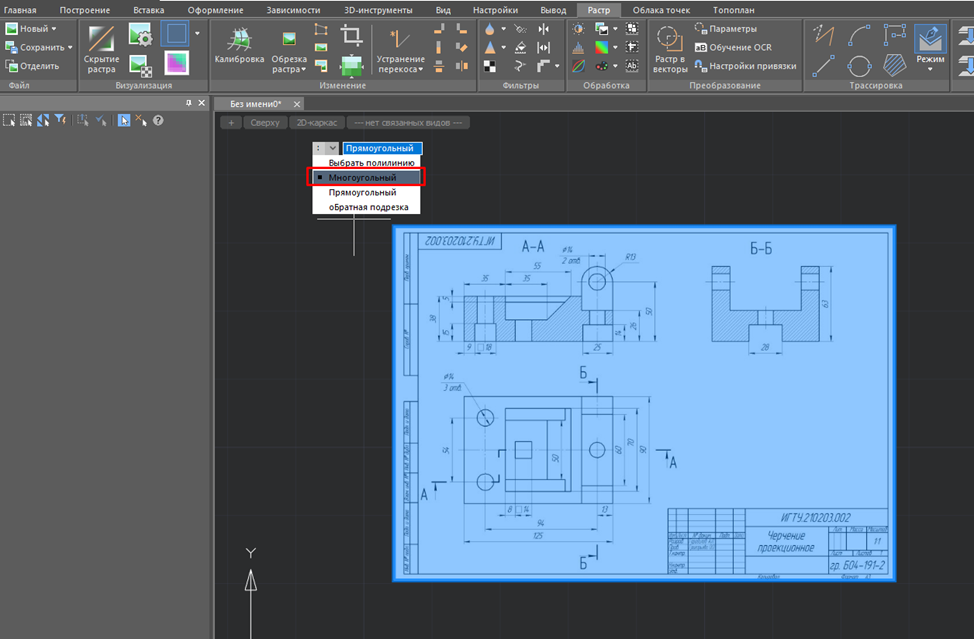

3. Выбираем опцию «Многоугольный». Убедитесь, что включен динамический ввод (клавиша F12).
Рис. 9

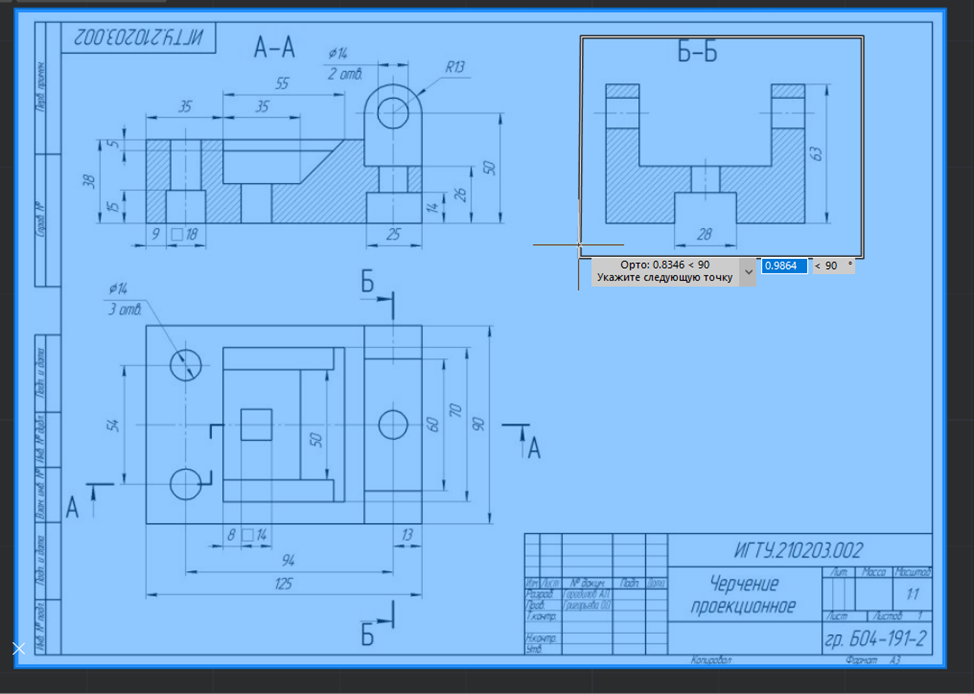

4. Теперь нужно указать границы показа и нажать Enter.
Рис. 10

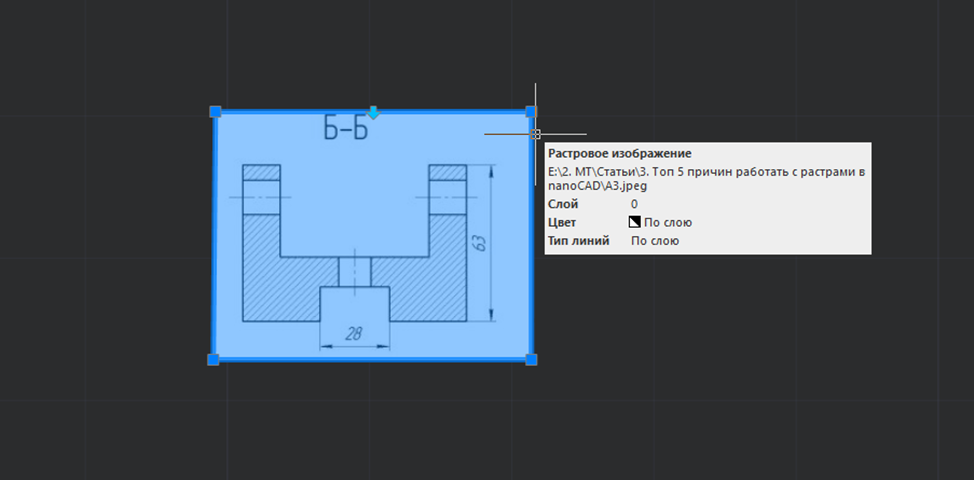

Готово. Убрали ненужные элементы с растра – значит, векторизовать его будет гораздо удобнее.
Рис. 11

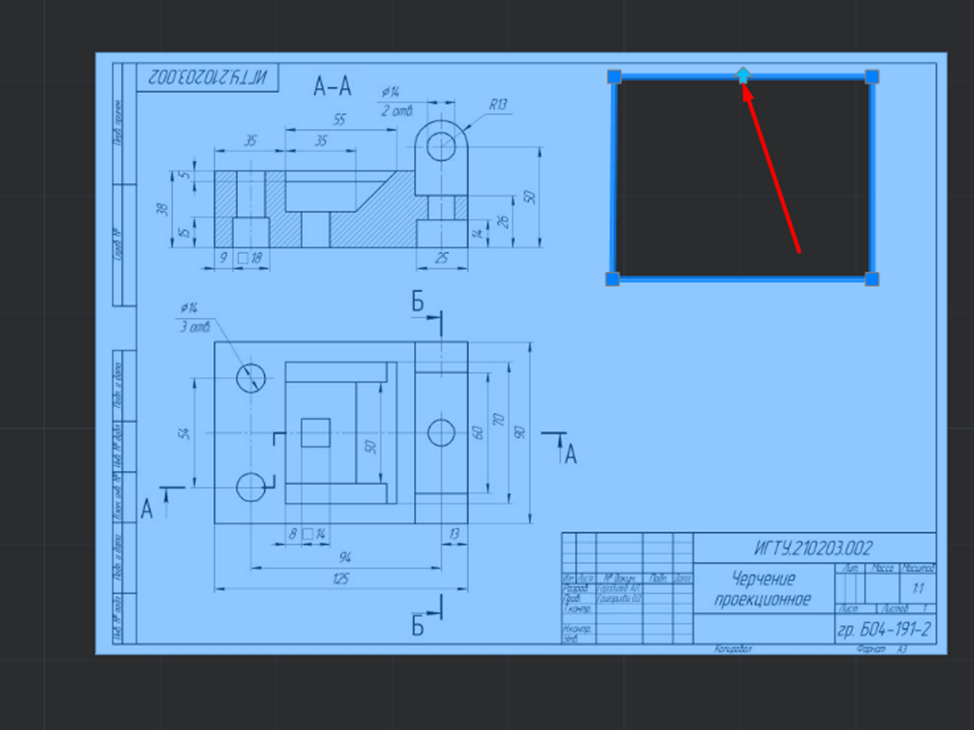

Если вы хотите сделать инверсию показа, кликните на стрелку, как показано на рисунке 12.
Рис. 12
4. Быстро и удобно скрываем слой
Допустим, в процессе работы нужно скрыть растр, чтобы видеть векторный чертеж. Скорее всего, вы пойдете в слои, где будете скрывать и возвращать обратно слой растрового изображения. На самом деле это долго и неудобно. А мы, как вы помните, стремимся сокращать количество кликов в минуту.

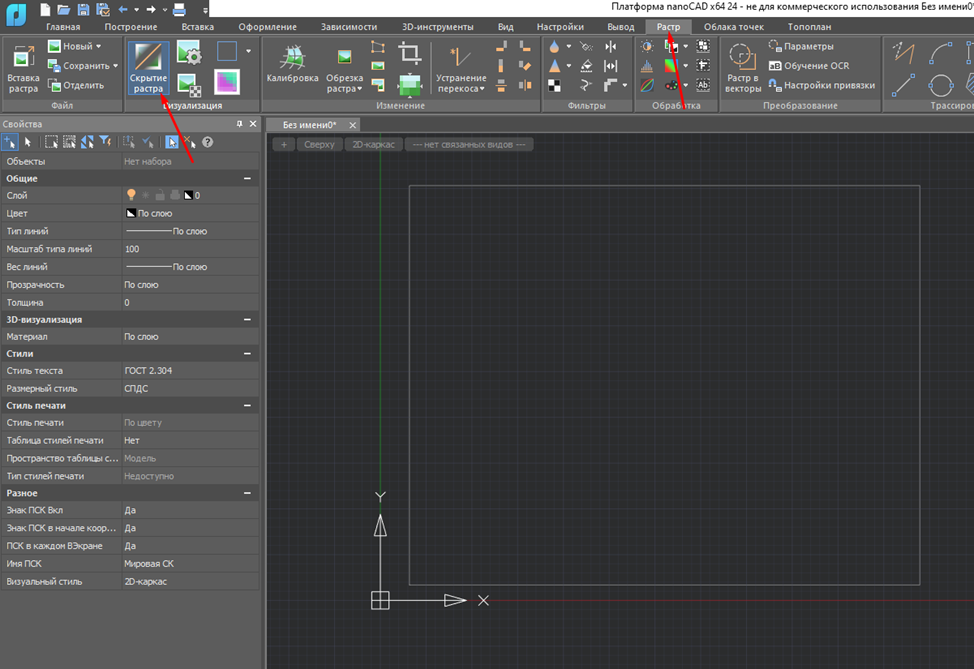

Гораздо удобнее использовать для этого команду «Скрыть растр», как показано на рисунке 13.
Рис. 13
Другие варианты – настроить на эту команду «ViewHideRasters» псевдоним или горячую клавишу.
Рис. 14
Если вы пока не знаете, как работать с псевдонимами или настраивать горячие клавиши, советуем подписаться на наши соцсети VK и Telegram – там обсуждаем много полезного.
5. Создаем привязки к объектам
Если растр в формате .tif, вы можете включить привязку к объектам растра.
Рис. 15

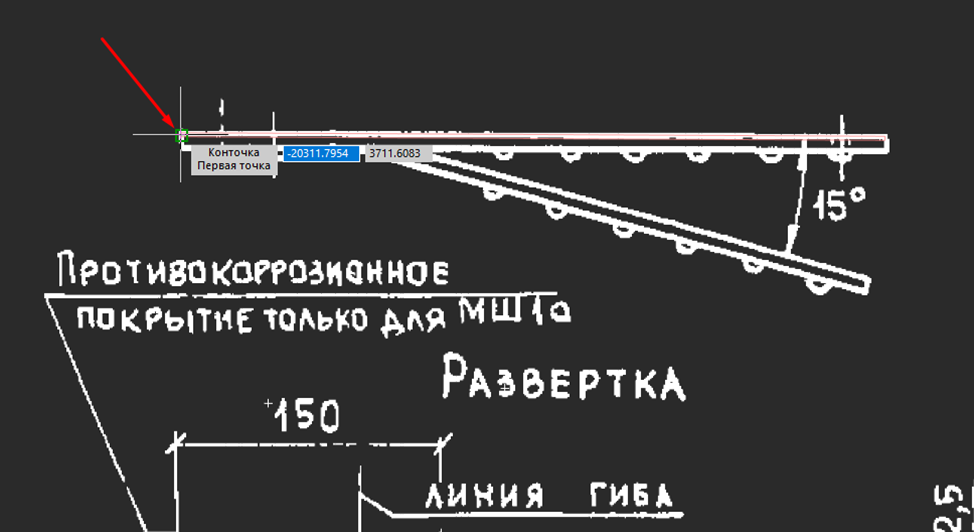

В этом случае nanoCAD будет видеть привязки и автоматически определять отрезки.
Рис. 16
