TDA7313 + DS3231 + IR + LCD2004 (Arduino)⁠⁠

Ранее в http://rcl-radio.ru/?p=58563 описывался пример использования аудиопроцессора TDA7313 под управлением Arduino Nano с дисплеем LCD1602, на этой странице будет рассмотрен аналогичный пример но с использованием дисплея LCD2004 c I2C модулем на базе микросхем PCF8574, что позволяет подключать символьный дисплей LCD2004 к плате Arduino всего по двум проводам SDA и SCL (А4 и А5).

Микросхема TDA7313 имеет три стерео входа, регуляторы тембра НЧ и ВЧ, тонкомпенсация и четыре выхода (псевдоквадро). Управление осуществляется с помощью I2C. Обвязка минимальная — несколько конденсаторов и два резистора. Номинальное напряжение питания 9В.

Основные характеристики TDA7313

• Напряжение питания 6…10 В (9 В рекомендуемое)

• КНИ не более 0,01 %

• Отношение сигнал / шум 106 дБ

• Разделение каналов на частоте 1 кГц 103 дБ

• Регулировка громкости от -78.75 до 0 дБ (0…63 уровня)

• Регулировка тембра НЧ и ВЧ ±14 дБ (-7…+7)

• Регулировка аттенюаторов независимое для каждого выхода от -38.75 до 0 дБ (шаг 1,25  дБ)

• Регулировка предусилителя от 0 до 11.25 дБ (шаг 3,75 дБ)

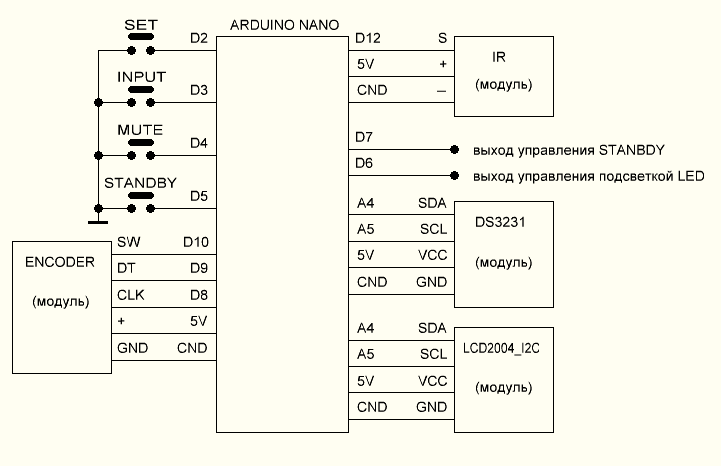

Плата Arduino Nano аудиопроцессор TDA7313 обмениваются данными на шине I2C по линиям

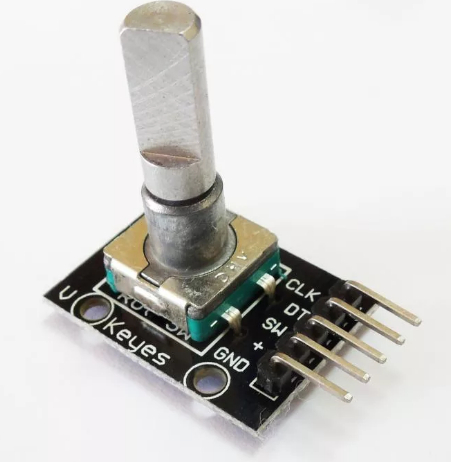

В данном примере применены несколько модулей, таких как энкодер KY-040, часы реального времени DS3231, LCD2004_I2C, ИК-датчик VS1838B. Управление параметрами аудиопроцессора осуществляется при помощи 4-х кнопок — STANDBY, MUTE, SET, INPUT и энкодера KY-040.

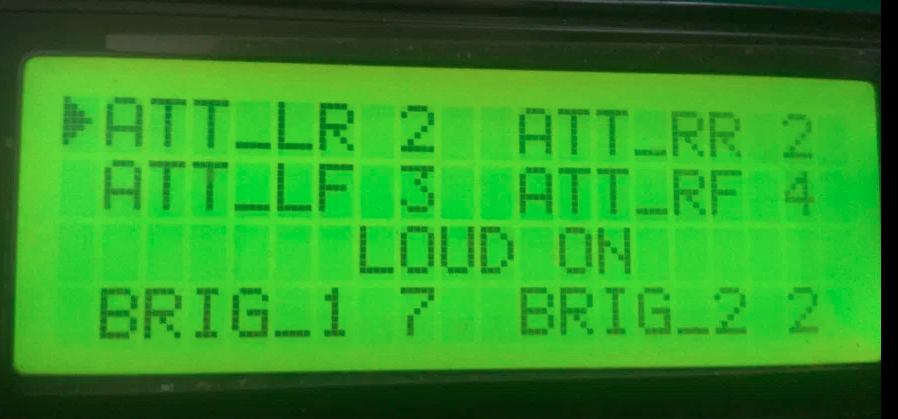

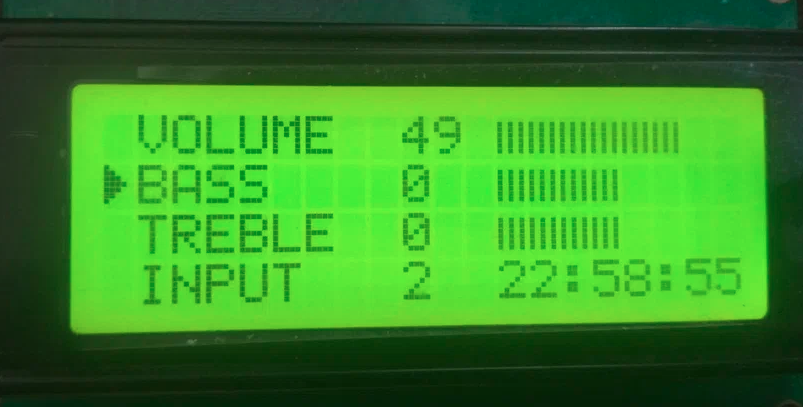

В проекте используется два меню, в первом меню выводятся основные параметры аудиопроцессора — громкость, тембр НЧ и ВЧ, индикатор входа и часы. Во втором меню осуществляется регулировка дополнительных параметров — аттенюаторы выходов, включение или выключение тонкомпенсации, яркость подсветки дисплея в активном режиме и в режиме STANDBY.

Дополнительно имеется меню входов которое активируется нажатием кнопки INPUT, при этом происходит переключение входа и имеется возможность изменить регулировку предусилителя входа (независимая для каждого входа) при помощи энкодера.

Так как предусмотрена управляемая яркость подсветки дисплея, то можно установить яркость подсветки в основном  режиме и в режиме STANDBY (как правило с пониженной яркостью подсветки), регулировка яркости подсветки осуществляется в меню №2.

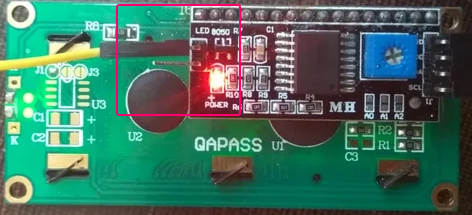

Подсветка — убрать перемычку с модуля I2C PCF8574 и подключить вывод модуля к цифровому выходу Arduino D6. Перед подключением замерить ток подсветки который не должен превышать 20 мА (у моего модуля ток не более 15 мА, замер производить между контактами перемычки).

Максимальный выходной ток одного выхода Arduino Nano не должен превышать 40 мА.

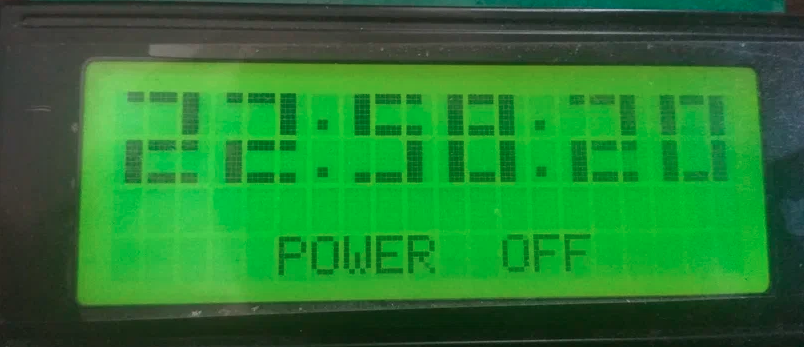

В проекте используются часы реального времени DS3231, текущее время выводится в меню №1, а так же в режиме STANDBY.

Установить текущее время можно двумя способами:

• Установки времени через скетч:

Раскомментируйте строку:

clock.setDateTime(__DATE__, __TIME__); // Устанавливаем время на часах, основываясь на времени компиляции скетча

загрузите скетч, далее закомментируйте строку:

// clock.setDateTime(__DATE__, __TIME__); // Устанавливаем время на часах, основываясь на времени компиляции скетча

повторно загрузите скетч.

• Установка времени кнопками:

Перейдите в режим STANDBY, нажать и удерживать кнопку энкодера, нажимать кнопки:
SET — обнуление секунд
IN — коррекция минут
MUTE — коррекция часов

ИК пульт дублирует работу энкодера и кнопок. Для управления регулятором подойдет практически любой пульт ИК, для поддержки Вашего пульта необходимо прописать коды кнопок в скетч:

#define IR_1 0x33B8A05F // Кнопка вверх

#define IR_2 0x33B8609F // Кнопка вниз

#define IR_3 0x33B810EF // Кнопка >

#define IR_4 0x33B8E01F // Кнопка <

#define IR_5 0x33B850AF // Кнопка IN

#define IR_6 0x33B844BB // Кнопка SET

#define IR_7 0x33B8946B // Кнопка MUTE

#define IR_8 0x33B800FF // Кнопка STANDBY (POWER)

Для получения кодов кнопок Вашего пульта загрузите скетч и откройте монитор порта, при нажатии кнопки пульта его код будет отображен в мониторе порта.

В проекте предусмотрен выход STANDBY для управления режим STANDBY усилителя мощности, а так же режим MUTE. Все параметры сохраняются в энергонезависимую память, сохранение происходит в момент перехода в режим STANDBY.

Скетч - http://rcl-radio.ru/?p=127449
