Дорого времени суток! Имеется светильник с датчиком света. Проблема заключается в том что, свет включается при хорошем освещении, хотя не должен. Знающие люди подскажите куда впаять подстроечный резистор, чтобы управлять чувствительностью.

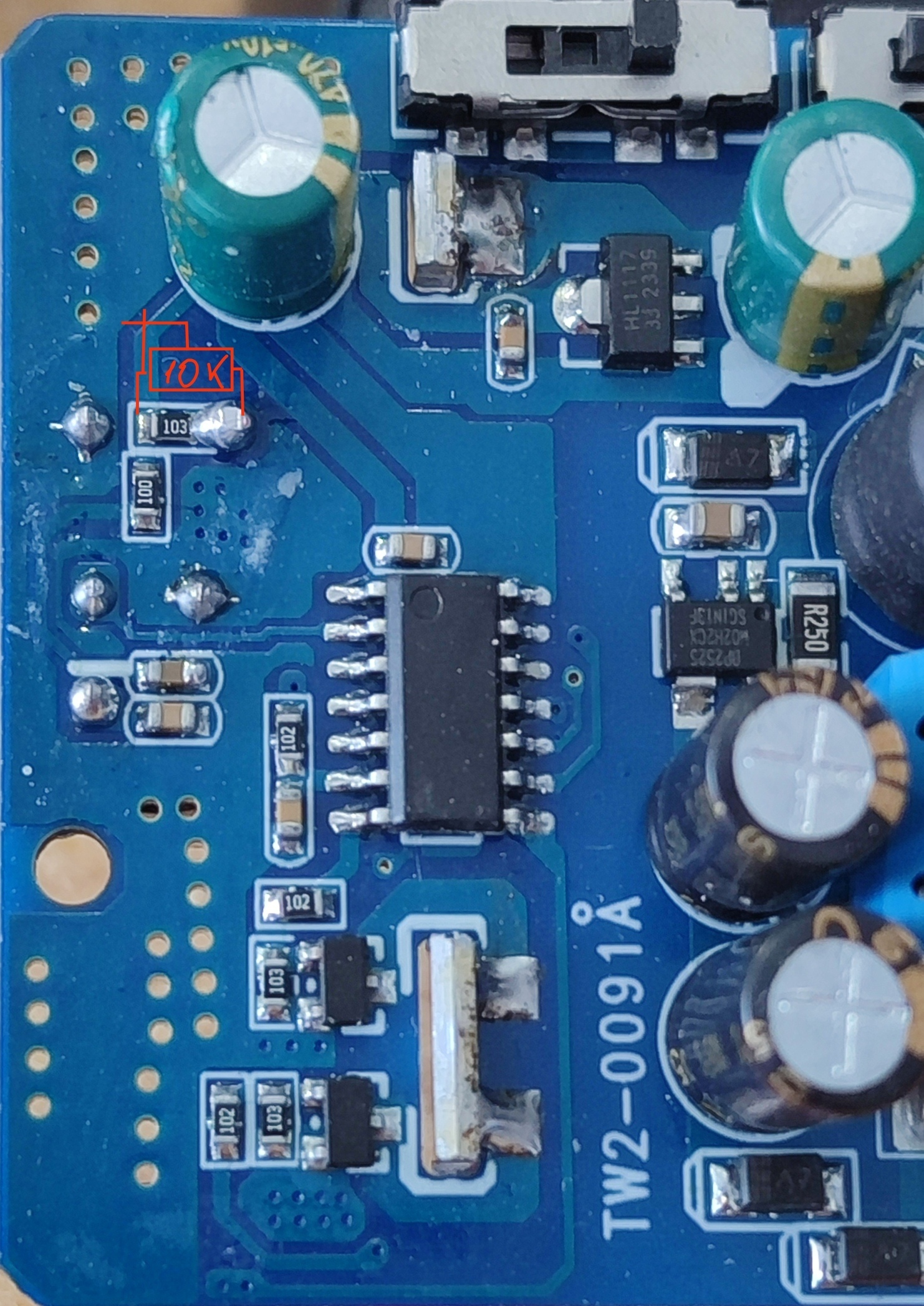

Фоторезистор установлен на этих точках.
Я так понимаю, что надо заменить какой-то из этих резисторов на подстроечный, но какой и на сколько? Люди знающие подскажите?
Я бы вобще не заморачивался и зацепил последовательно с фоторезистором подстроечный.
Или приклеил кусочек бумажки/изоленты на фоторезистор.
Любите вы всё усложнять...
замерь какой стоит (если нет надписи ) а в параллель поставь постоянный или ещё один
https://vk.com/video353417858_456239141
Больно сложная хрень для простого фотоприемника. Почитайте инструкцию. Могу предположить, что пороги вкл и выкл должны настраиваться какими-то магическими сочетаниями клавиш.
Это плечо делителя, резистор тянет к +5 (или что там), фоторезистор к массе.
Когда светло - общая точка подтянута к массе, еогда темно - к плюсу.
У вас она слишком сильно подтянута к плюсу, значит нужно эту подтяжку ослабить.
Фоторезистор повышает сопротивление в темноте.
Если еще не темно а сопротивление слишком высокое, значит надо увеличить второе плечо делителя. Поставь вместо 10к - 33 или 47 к.
103 скорее всего идёт на питание, если так , то его увеличить или как выше написали - параллельно фоторезистору подстроечник.
Тебе надо уменьшить сопротивление фоторезистора. типа он освещён
(чтобы датчик движение днем не работал)
Это проще (точность не особо нужна) можно на ножках паять не потроша плату (правя делитель)
Я бы вобще не заморачивался и зацепил последовательно с фоторезистором подстроечный.
Или приклеил кусочек бумажки/изоленты на фоторезистор.
Любите вы всё усложнять...
