Собрал себе ЛБП из китайских модулей — работает, и я доволен!
Привет, Пикабушники! 👋
Решил поделиться своим небольшим, но полезным проектом. Я не инженер, не радиолюбитель, просто временами чинил всякую электронику, и захотелось иметь под рукой нормальный источник питания — компактный, удобный, универсальный.
Так я собрал себе лабораторный блок питания (ЛБП) на базе китайского модуля 5KX, и он уже не раз меня выручил.
🔧 Что хотел получить?
Маленький и переносной
Работает от аккумулятора и от любого внешнего блока (включая зарядку от ноута или телефона)
Выдаёт любое напряжение от 1 до 30 В
С регулировкой тока
А ещё — чтобы можно было заряжать телефоны по USB
📦 Что получилось

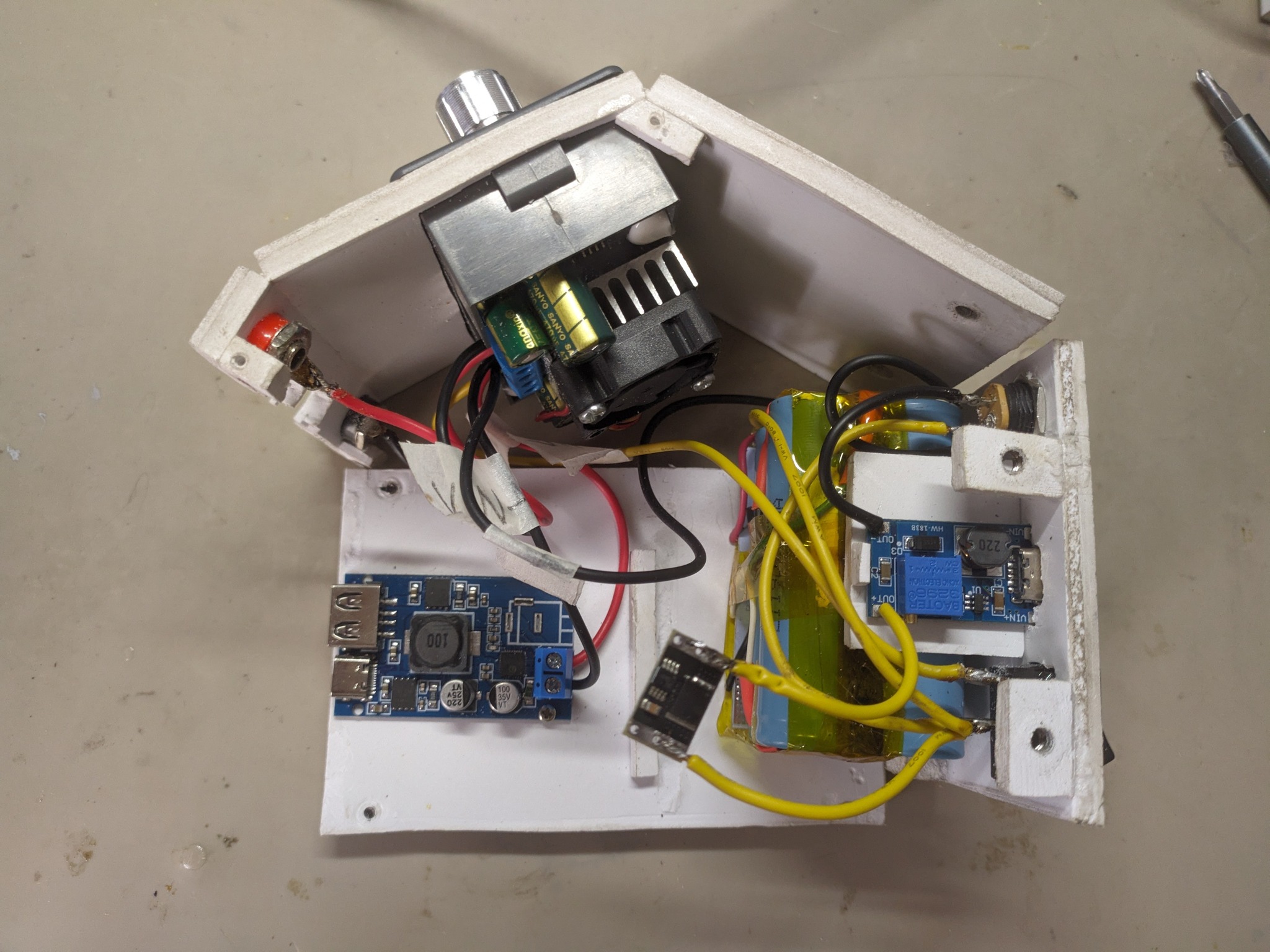

Вот такая коробочка получилась. Снаружи — самодельный корпус из пластика, внутри — модуль 5KX и несколько других плат с Али.

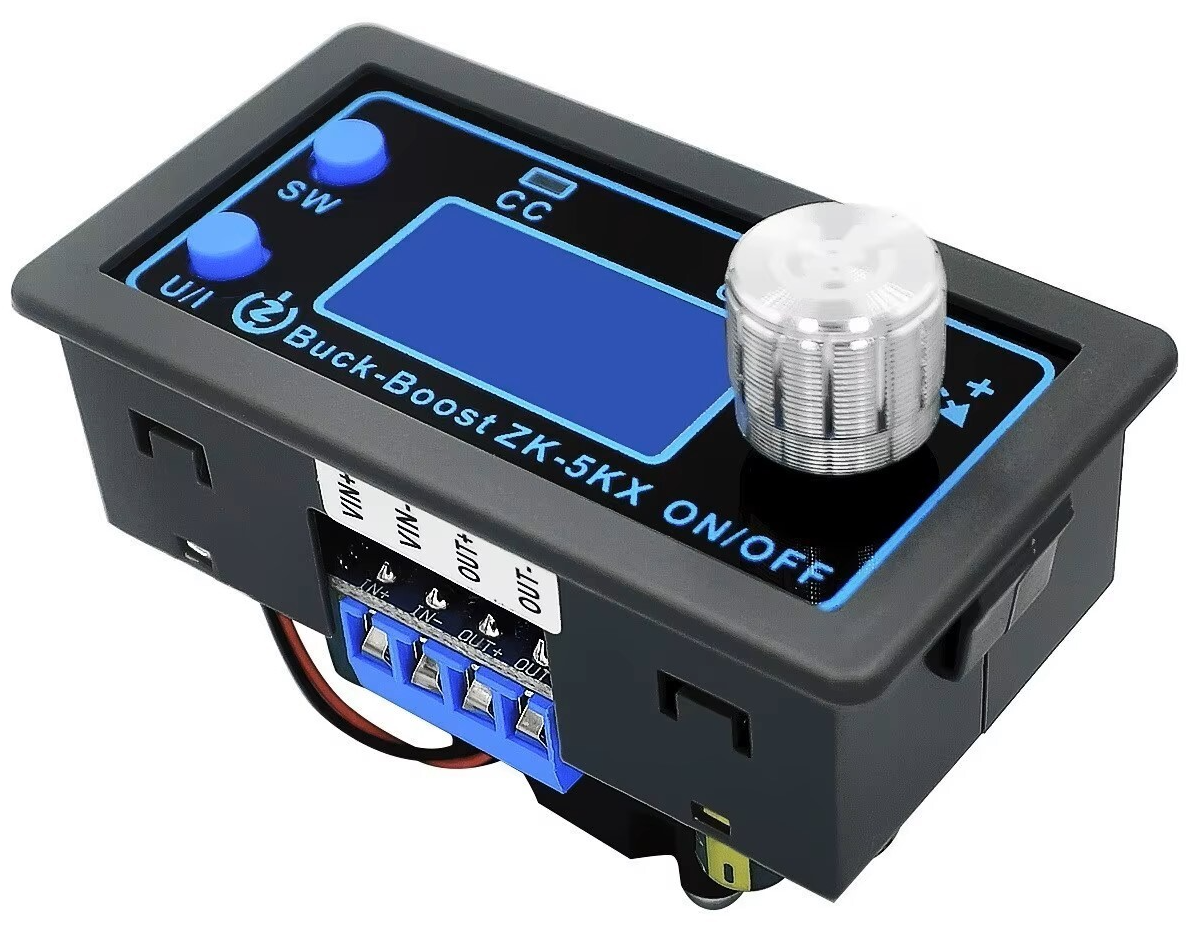

💡 Основной элемент — 5KX
Маленький, но умный модуль:
Показывает напряжение, ток, мощность
Позволяет выставить предел тока
Имеет защиту, энкодер и дисплей
Работает от 6 до 30 В
⚙️ Дополнительно использовал
Плата для питания от USB-C
👉 Aliexpress
Теперь могу запитываться даже от зарядки телефона.Модуль защиты от обратного тока
👉 Aliexpress
Чтобы защитить предыдущий модуль от обратного тока с аккумулятора или другого источника питания.USB-выход на базе XL74610
👉 Aliexpress
Чтобы подключать телефоны, фонарики и другие штуки с обычным USB.
🧱 Корпус
Корпус делал из листового пластика — первый опыт, получилось так себе, но функционально. Где-то кривовато, где-то впритык, но зато всё уместилось.
🤯 Что пошло не так
Хотел, чтобы ток, потребляемый через USB, отображался на дисплее 5KX — не вышло.
Подключение модуля XL74610 не уверен, что правильно, но работает
Корпус — ну кривоват 🙃. Но это дело наживное.
✅ Что в итоге
1–30 В / до 5 А
Питание от: батареи, ноутбучного блока, USB-C
Отдельный USB-выход на 5 В
Компактный и реально полезный девайс
Пользуюсь уже пару месяцев — реально выручает и дома. Есть пара идей, как доработать, но уже в таком виде он очень полезен.
💬 Если интересно — могу отдельно выложить схему подключения, список компонентов, или показать сборку по шагам. Пишите в комментах!
