Секретный ингредиент для крутых моделей в КОМПАС-3D: Магия Текстур⁠⁠

Привет, коллеги-конструкторы и просто любители порисовать в 3D! 👋

Надоело часами вырезать каждую дырочку перфорации или выдавливать каждый пупырышек на рифленой поверхности? Компьютер начинает грустно вздыхать и тормозить при виде вашей супер-детализированной модели?

Что ж, у меня для вас отличные новости! Есть магический способ сделать ваши модели крутыми и реалистичными, не прибегая к героическому строительству каждого микроскопического элемента. И имя ему – Текстуры!

Что за зверь этот "текстура"?

По сути, текстура в КОМПАС-3D — это как обои для вашей 3D-модели. Вы берете обычную картинку (растровое изображение, если говорить чуть умнее) и "наклеиваете" ее на поверхность вашего объекта.

Зачем это нужно? Ну, во-первых, для красоты! Можно показать, из чего сделан объект, имитировать дерево, металл, камень... Да хоть ковер-самолет!

Но самое главное — это не только про красоту. Текстуры — это супергерой для производительности!

Текстуры: Экономим время и нервы (и делаем комп счастливым!)

Представьте: у вас модель с сотнями или даже тысячами крошечных отверстий (перфорация!) или мелкой накаткой. Если строить каждую эту дырочку или пупырышек, модель станет ооочень тяжелой. Компьютер будет долго ее "пережевывать" при каждом движении или изменении.

А теперь фокус! Вместо того, чтобы строить все это вручную, вы просто накладываете картинку с изображением этой перфорации или накатки. Для программы это просто картинка на плоскости, а для нас — реалистичный вид без лишней головной боли.

• Меньше геометрии: Не надо строить кучу мелких элементов.

• Быстрее работа: Модель перестраивается и вращается гораздо шустрее.

• Больше реализма: Можно показать материал и особенности поверхности.

Это как использовать фотообои с кирпичной стеной вместо того, чтобы строить настоящую кирпичную кладку в комнате. Быстро, красиво и никакой грязи! 😉

Где взять эти магические картинки?

КОМПАС-3D уже приготовил для вас целую библиотеку "одежек" для моделей. При установке программы они заботливо раскладываются по папочкам. Там есть три основных "отдела":

Textures: Тут живут картинки, которые имитируют материалы (дерево, разные виды металла, пластик и т.д.). Просто накладываются на поверхность.

Reliefs: Эти ребята умеют создавать иллюзию рельефа! Поверхность на самом деле плоская, но благодаря хитрым картинкам она выглядит бугристой, рифленой или тисненой. Это как нарисовать тени и свет так, чтобы плоскость казалась объемной.

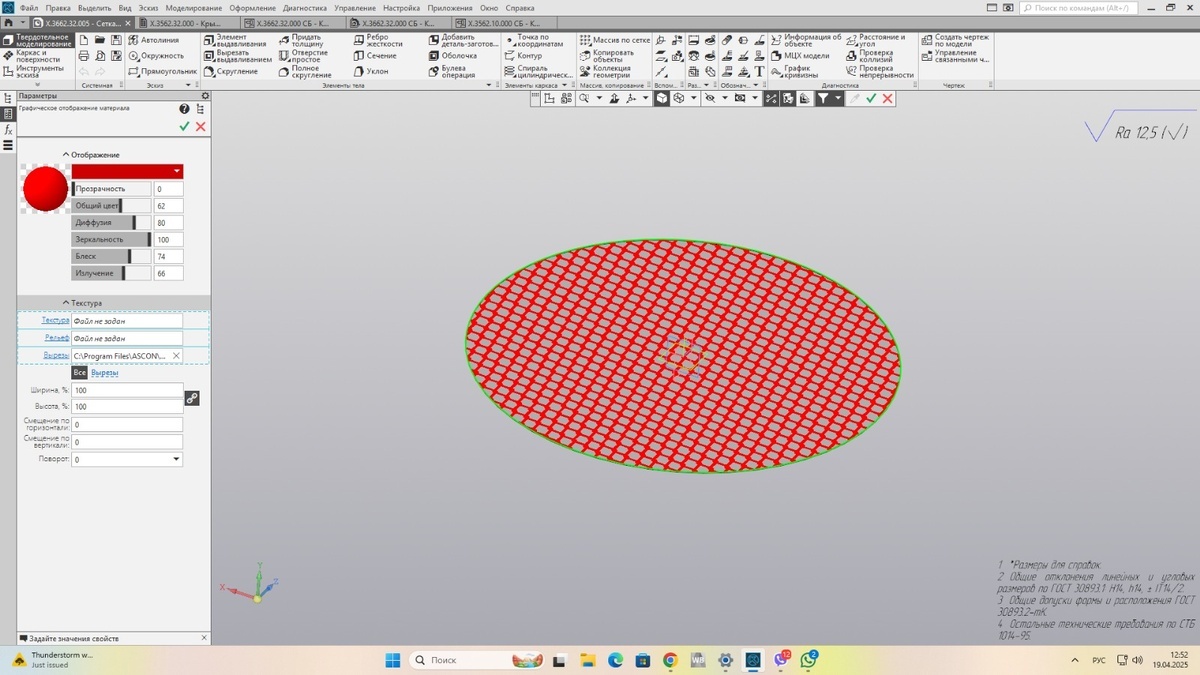

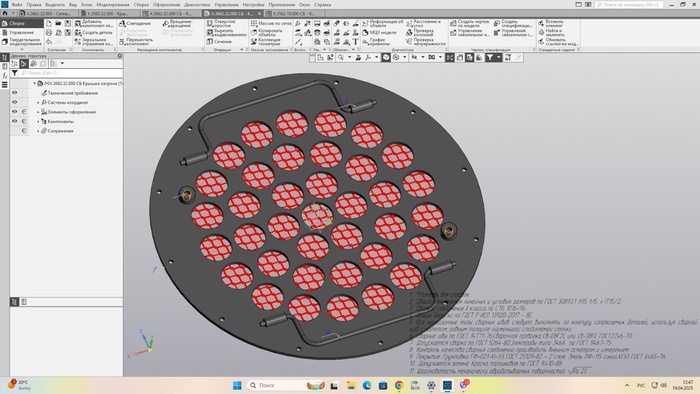

Cutouts: Вот это настоящий фокус с исчезновением! Эти картинки помогают имитировать перфорацию или вырезы. Все, что на такой картинке нарисовано темным (близким к черному), становится... невидимым! Вуаля – и у вас "дырявая" поверхность без единой построенной дырочки. Идеально для "облегченных" версий моделей, например, когда делаете макет.

Хочу свои обои! Можно?

Конечно! Вы можете использовать свои собственные изображения в качестве текстур. Подходят почти все популярные форматы: PNG, JPEG, BMP, GIF, TIFF, TGA.

Только один важный момент: если вы поделитесь моделью с коллегой, который использует КОМПАС-3D на другом компьютере, не забудьте положить файл с вашей "авторской" текстурой в комплект документов. Иначе у него модель будет выглядеть... некрасивой.

Текстуры в КОМПАС-3D – это не просто "рюшечки" для красоты. Это мощный инструмент, который позволяет:

Сэкономить кучу времени на построении мелких деталей.

Сделать работу в программе быстрее, потому что модели становятся "легче".

Придать моделям реалистичный и законченный вид. Проще говоря, это "наклейки" для вашей 3D-модели.

А что с фактурой?

Фактура (Facture): А это то, как поверхность ощущается на ощупь. Шероховатая, гладкая, рельефная – это физическое свойство материала или поверхности. Фактура — это когда поверхность не только выглядит "ребристой", но и ощущается такой. В КОМПАС-3D пока что фактура — это визуальный трюк.

Высокоуровневые CAD/CAM: Некоторые дорогие и мощные системы (например, используемые в автомобилестроении или аэрокосмической отрасли) имеют продвинутые инструменты для работы со сложными поверхностями и рельефами, иногда интегрированные с CAM для производства. В других системах моделирования подобные возможности тоже встречаются. Например, Grasshopper3D для Rhino 3D позволяет программировать параметрический дизайн, что может включать сложные фактурные элементы

Если говорить о реальном изменении поверхности, то это возможно, но требует значительных вычислительных ресурсов. Для 3D-печати такая функция была бы крайне полезна, поскольку позволяет передавать фактуру непосредственно в физическую модель.

Как вы думает наложение фактуры (наложить узор из объектов на исходную поверхность) в Компас при проектировании 3D моделей востребовано? Простыми словами этот термин описывает свойства предмета на ощупь, которые человек может оценить с помощью осязания. Данное слово произошло от латинского factura (строение).
Не путать с текстурой по WikiPedia это: растровое изображение, накладываемое на поверхность полигона, из которых состоят 3D-модели, для придания ей цвета, окраски или иллюзии рельефа.

Это как чит-код для 3D-моделирования: быстро, эффектно и без лишних усилий!

Возможно, в будущем разработчики добавят более продвинутые функции для работы с реальными изменениями поверхности.

Как вы думаете, в каких отраслях это могло бы быть наиболее востребовано? Например, в промышленном дизайне или архитектуре? Делитесь в комментариях! 👇
