Ретропонедельник №90 Электромашинный усилитель ЭМУ-3А⁠⁠

Начинаем трудовую неделю с нового экспоната в виртуальном музее советской бытовой техники. Только сегодня у нас не бытовая техника, а промышленный зверь - электромашинный усилитель.

Эта тяжелая железка - усилитель, и принцип ее работы довольно простой. В едином корпусе собран генератор и электромотор. Электромотор постоянно вращает генератор со стабильной скоростью. Если подать входной сигнал на обмотку возбуждения, то с генератора можно снять многократно усиленный по мощности сигнал.

Я думаю в комментариях опытные коллеги напишут много интересного. Усилитель крайне прост, поэтому был популярен до появления мощных полупроводников. Высокая выносливость, устойчивость к помехам, простая смена полярности выходного сигнала - прелесть. Недостаток - большой, шумный, тяжелый) Срок службы ограничен сроком службы щеток и подшипников. Окошко не родное, его прорезали на кафедре, чтобы было видно вращение ротора при демонстрации.

Близкий по духу - электромашинный преобразователь, в нем мотор вращает генератор для выпрямления тока или изменения частоты. Так можно из 380В получить постоянку 24В без единого полупроводника :) А из 50 Гц получить 400 Гц - легко, и никакие IGBT не нужны) Правда мощность преобразования на килограмм веса мала.

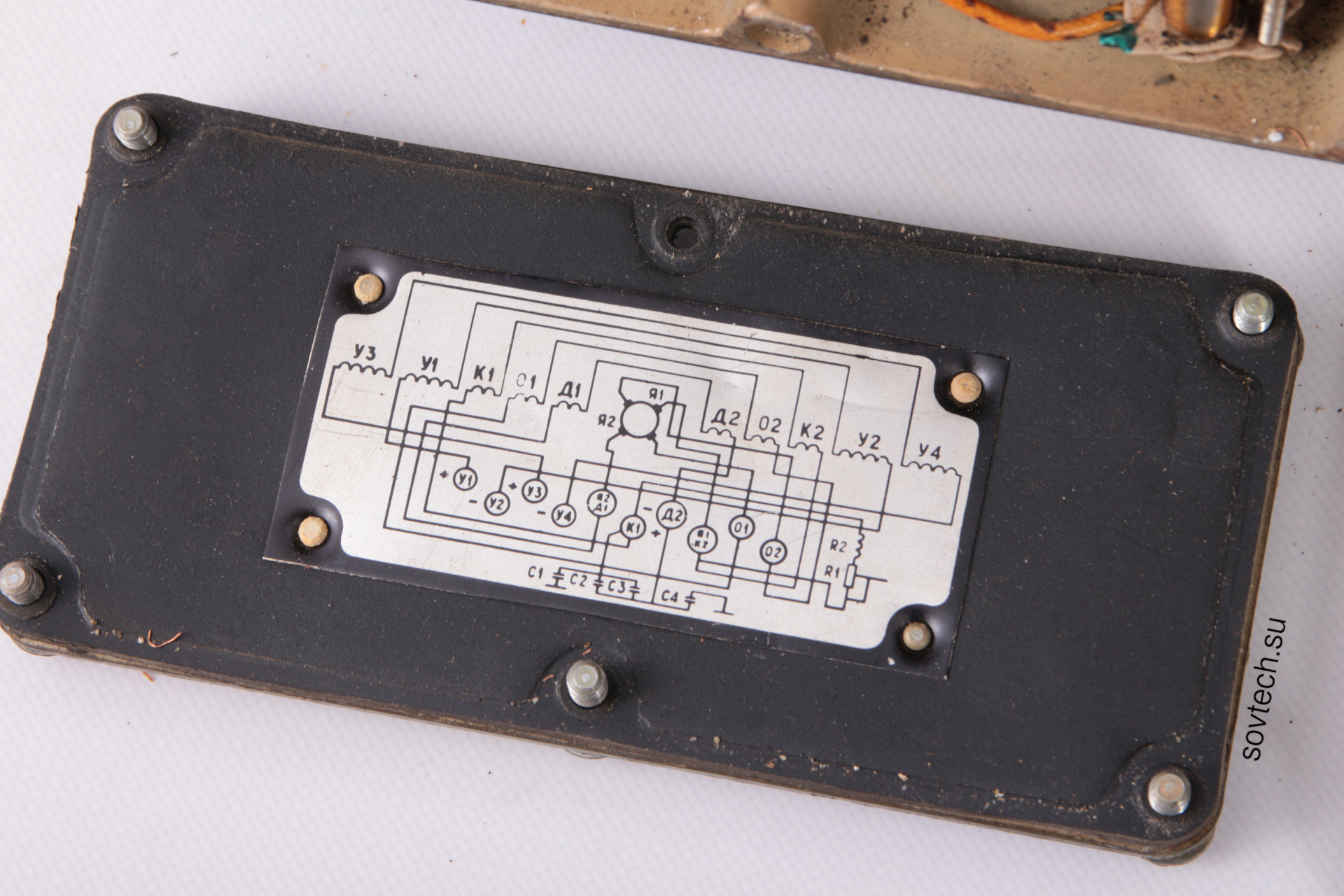

Схема генераторной части

Мотор трехфазный

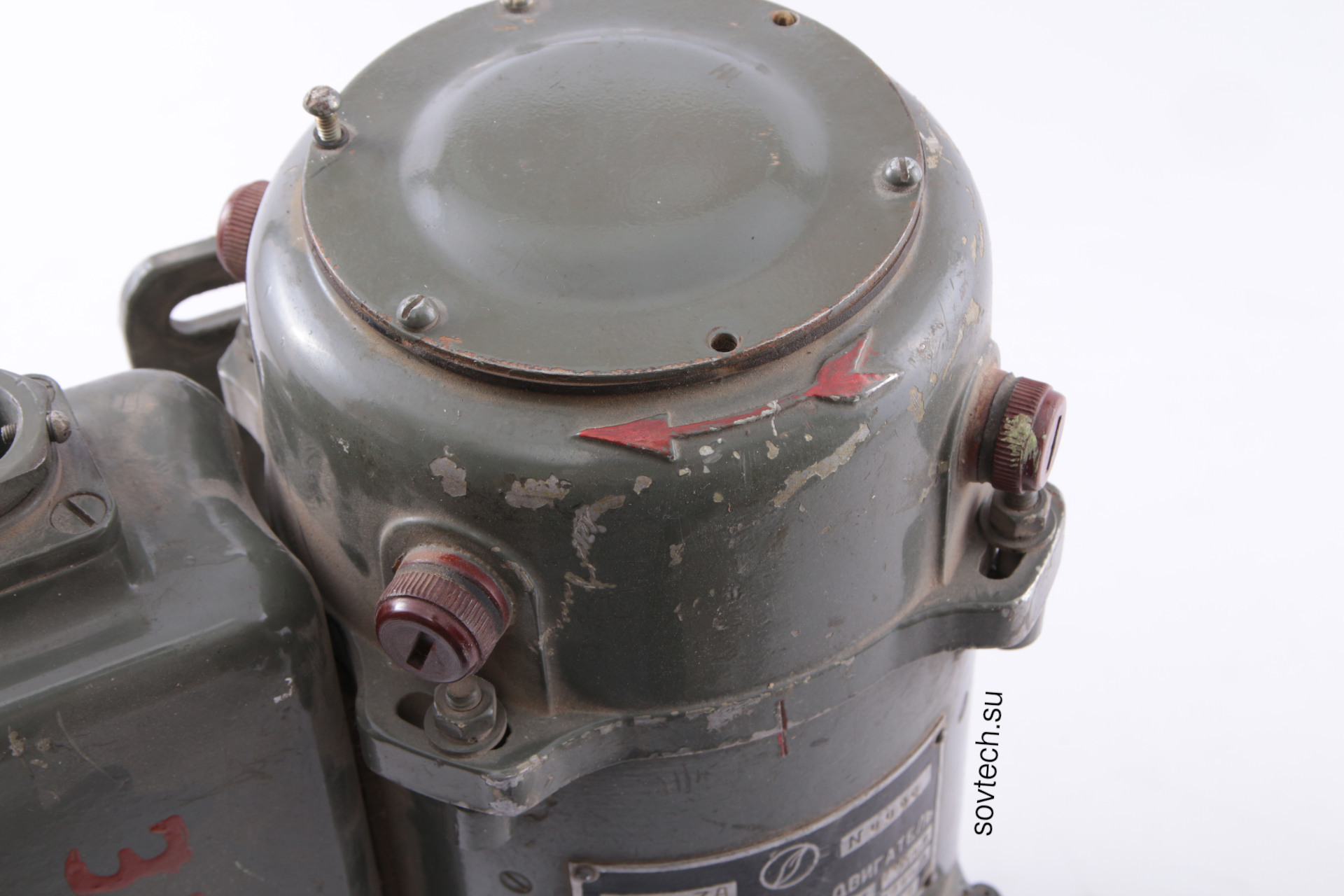

1969 год, у стрелки еще есть оперение.

Головки винтов законтрены проволокой, чтобы от вибрации не открутились.
