Ремонт старичка

Иногда в ремонт приносят аппараты, которые вроде уже и отслужили свое, нормально поработали, которых пора распотрошить на запчасти, но они настолько полюбились хозяевам, и функционала им хватает полностью, что они не хотят прощаться со своим девайсом. один из таких попал ко мне - Samsung P5100. Это из той же эпохи, как и N8000, чуть менее популярен правда был.

Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост

С проблемной микросхемой памяти. загружался до заставки, работал несколько секунд и опять уходил в ребут. В принципе на них очень часто менялась память, в свое время, поэтому даже люди , которые впервые за это возьмутся, найдут всю необходимую информацию.

Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост

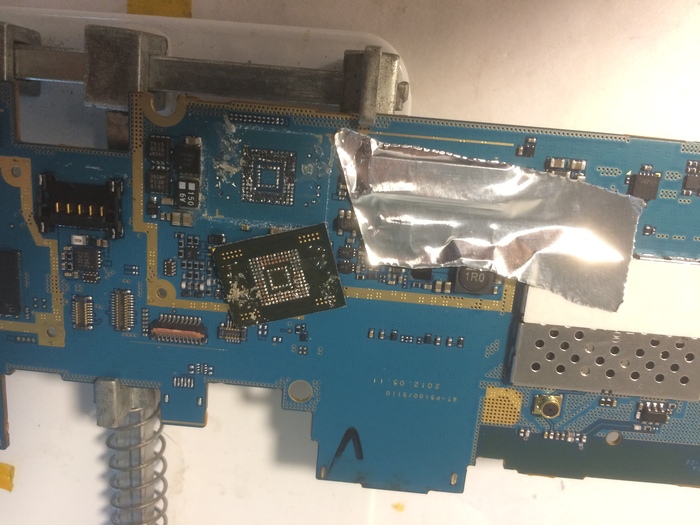

снимаем микросхему, ничего необычного. На планшетах можно уже использовать нижний подогрев, он там хоть немного оправдан. особенно на этих, с действительно толстой платой. отчищаем компаунд с пятачков на плате

Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост

такая картина непременно заставит поседеть любого новичка

Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост

еще бы, столько отсутствующих контактных площадок на плате, можно подумать, что ремонт уже закончен неудачно, если бы не

Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост

такая технология производства печатных плат у Samsung'а - неиспользуемые контакты очень и очень плохо закреплены на текстолите

Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост

берем какую-нибудь подходящую микросхему для этого планшета - бгало их много, записываем чуточку дампа, конфиг. потом прошиваем, правим программно оставшиеся мелочи

Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост
Ремонт старичка Ремонт техники, Ремонт планшета, Санкт-Петербург, Verified, Длиннопост

проверяем. и выдаем настальгирующему клиенту.


Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

Найдены дубликаты

+1
Сколько пессо стоит излечение сего агрегата от данной болезни?
раскрыть ветку 1
0

3.5к

+1

Было интересно. Сам сижу с таким (тоже 10.1).

раскрыть ветку 5
+1

Что с ним можно сделать чтобы он меньше лагал?

раскрыть ветку 4
0
С этим вопросом я сам бьюсь головой.
0
Перепрошить на кастом(сам не пробовал, но читаю тему на 4пда)
раскрыть ветку 2
0

Добрый день. Есть старенький бук под ремонт, как с вами можно связаться?

0
Как Вы понимаете, где был рабочий пятачок, а где пустышка?
при отрыве
0
У мужа Tab А, так замахались уже делать его. То ли мастера криворукие, то ли сам планшет такой
0
Помнит ли автор какую именно emmc он поставил?
раскрыть ветку 3
0

KLMAG4FEJA-A002

раскрыть ветку 2
0

А на фотке с микроскопа какой-то SanDisk)

раскрыть ветку 1
0

Вопрос к ТС, на счет аппаратов, которые вроде отслужили свое... Есть телефон самвсуньг X100. Реально его починить? Надо перепаять клеммы под АКБ и прошить оригинальной прошивкой. Остальное вроде все работает.

Вот такая шикардосина.

Иллюстрация к комментарию
раскрыть ветку 1
0

ну думаю можно . надо ли только ?

0

Как такие тиски называются, ну или модель? Иногда приходится с платами возиться, просто на столе неудобно..

раскрыть ветку 4
+1
Вбей в Гугл "зажим для платы" куча вариаций будет. И как у автора и поворотная по горизонтальной оси... Разные.)
раскрыть ветку 1
0
На али "pcb holder for soldering", то что надо!
0

не берите именно такой. лучше поищите с 4 или 2мя фиксаторами, которые упираются в плату.

0
Монтажный столик для пайки
0
Тс, подскажи, а чем бут шьешь? Что сейчас лучше для этого? А то есть у меня moorc, а программатора еще нет.
раскрыть ветку 11
0

На правах мимопроходимца).

А чем больше нравится, тем и шейте: Z3X, Octoplus, Ufi Box...

Много их, от целей зависит и ремонтируемых аппаратов, что-то вообще можно без заморочек и без боксов. MTK например в большинстве случаев. Что-то можно без заморочек, но с боксами. Что-то и с боксами превращается в заморочки.

А если совсем заморочиться и наплевать на удобство - можно все и без боксов, включая правку бутконфигов. Линукс позволяет при должном старании и некоторых условиях по железу, на которое этот линукс натянули.

раскрыть ветку 10
0

не подскажете чем шить чипы без боксов? samsung t211 починил тем, что прошил однофайловым полным дампом снятую флешку и припаяную к картридеру. не могу найти полные дампы на n8000 и n5100, всё, что нахожу это многофайловые полные дампы. а как их шить не могу найти инструкцию. объемов нет, чтобы покупать программаторы боксы.

раскрыть ветку 9
0

Из серии нарисуем сову.
