Ремонт Peavey Classic 30. "Современное качество" лампостроения.⁠⁠

Прошу прощения за долгое отсутствие... Как-то не особо материал был ремонтный, в основном рутина.

Сегодня в ремонте Peavey Classic 30 с диагнозом "включается, не работает"

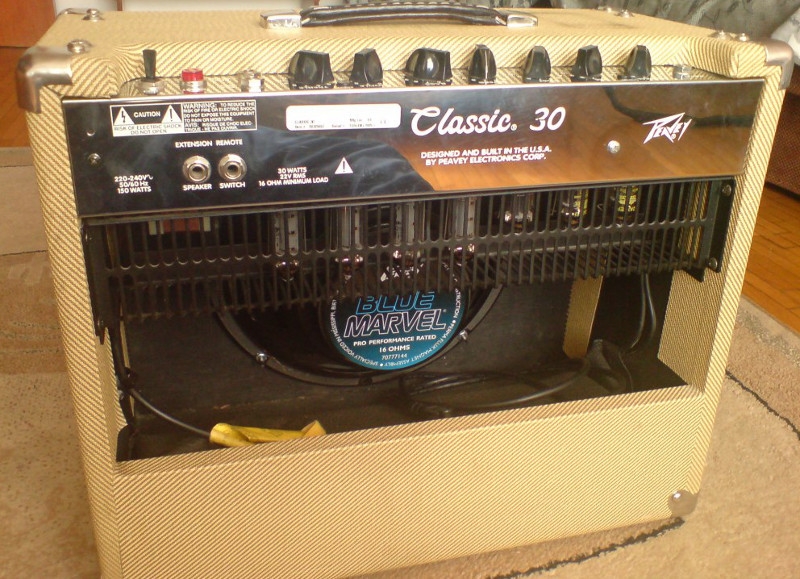

(фото из инета)

"Пивик" - неплохой гитарный усилитель за свои деньги. Большая мощность, отличный клин и брейк-ап + возможность жесткого перегруза как по входу, так и оконечника. Оконечный усилитель построен на 4х EL84 (можно реально вдуть на все 30вт), а входной - на 3х 12AX7.

При включении видно, что накал ламп работает (лампы "светятся" изнутри), однако сам усь не пашет.

При гуглении возможных проблем данного девайса я наткнулся на длинные треды бесконечной ругани по поводу идиотской конструкции и сложности сборки/разборки. Ну что ж, похоже ремонт обещает быть "веселым".

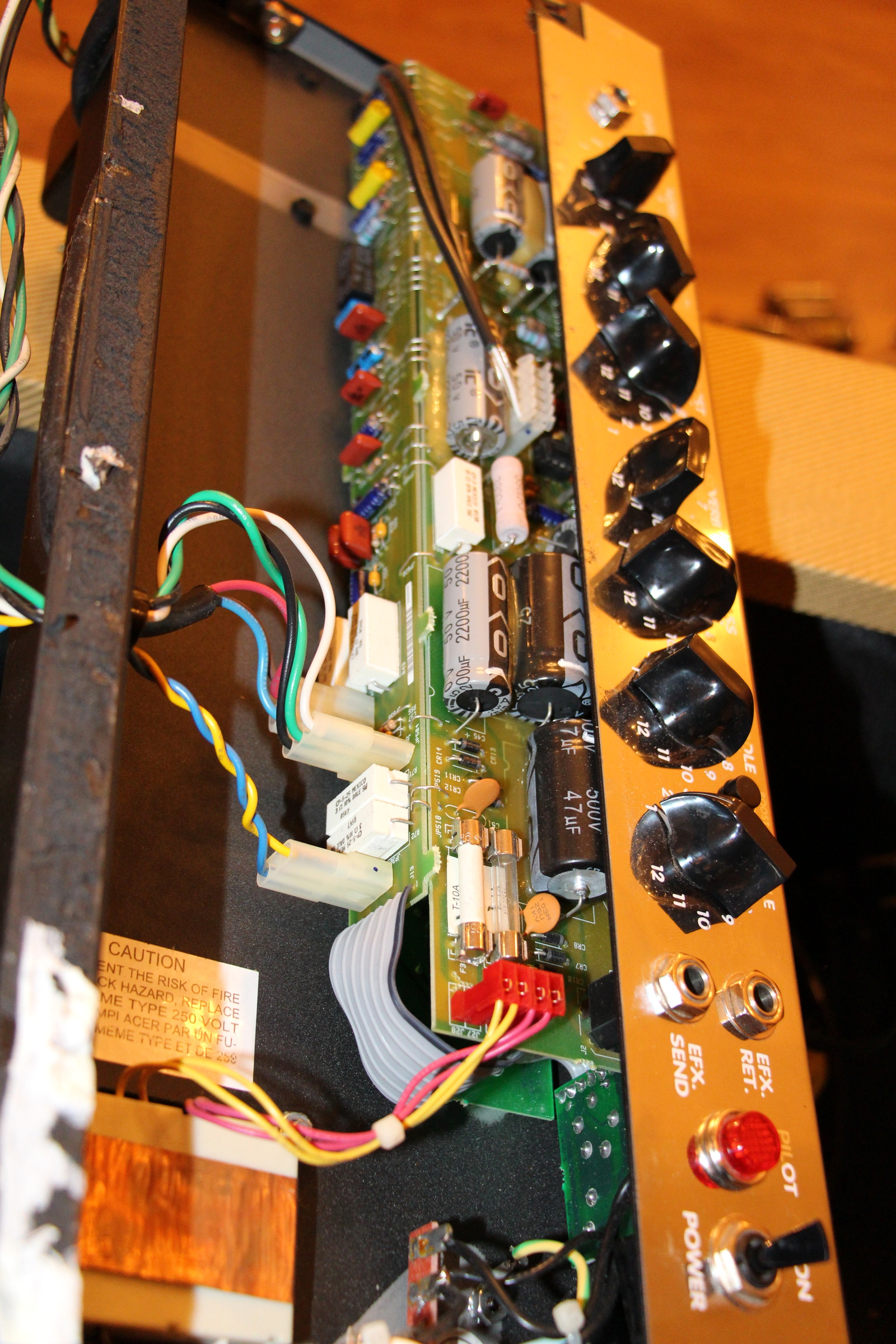

Начинаю разбирать усилитель. Шасси сидит на длинных винтах + стоит враспор в корпусе усилителя.

Реально снять шасси не подрав материал покрытия короба - нереально. Сидит плотно, поэтому с матюками я провозился минут 30 - чтоб просто получить доступ к начинке.

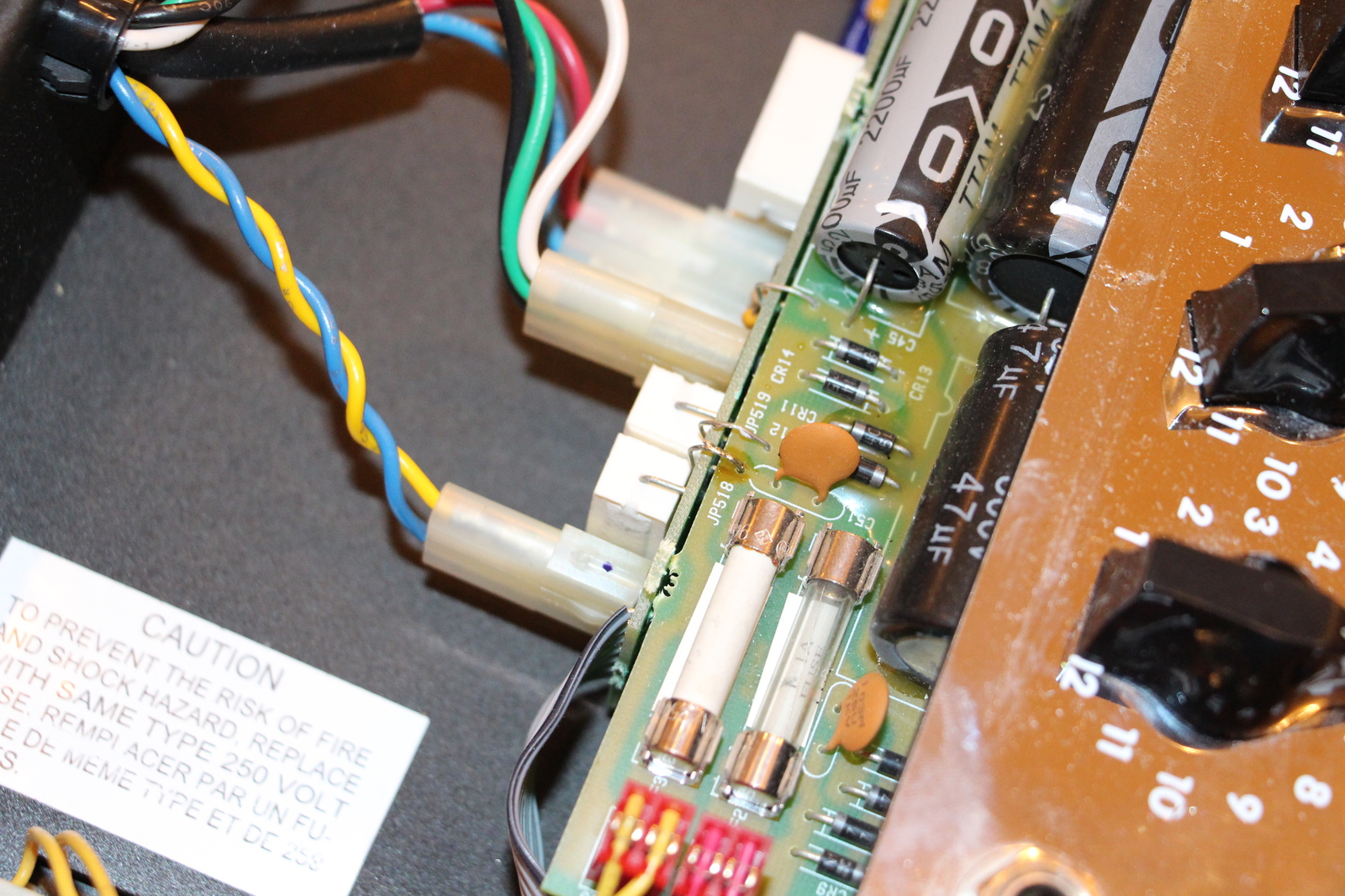

После снятия - приступаем к внешнему осмотру и сразу находим причину (как я был сначала убежден) неработоспособности усилителя - оборванную перемычку между платами

Производитель, видимо, старался максимально уменьшить срок службы усилителя - жесткая жила, связывающая две вибронагруженных платы - Peavay,  вы серьезно?

Начинаю смотреть внимательно - на самом деле оборвано уже несколько соединений. Пропаиваю их. (Хотя, если честно, нужно все переделывать на мгтф, который как раз для таких соединений и предназначен, но усилитель нужно было сделать МАКСИМАЛЬНО бюджетно. Пришлось предупреждать Заказчика, с подходом к ремонту он согласился. Ведь для нормально замены нужно откручивать всё и, фактически, это добавит 2-3ч к стоимости работ, что прилично.)

Однако, после востановления соединений усилитель не заработал как положено. Виной тому были изношенные лампы оконечника.

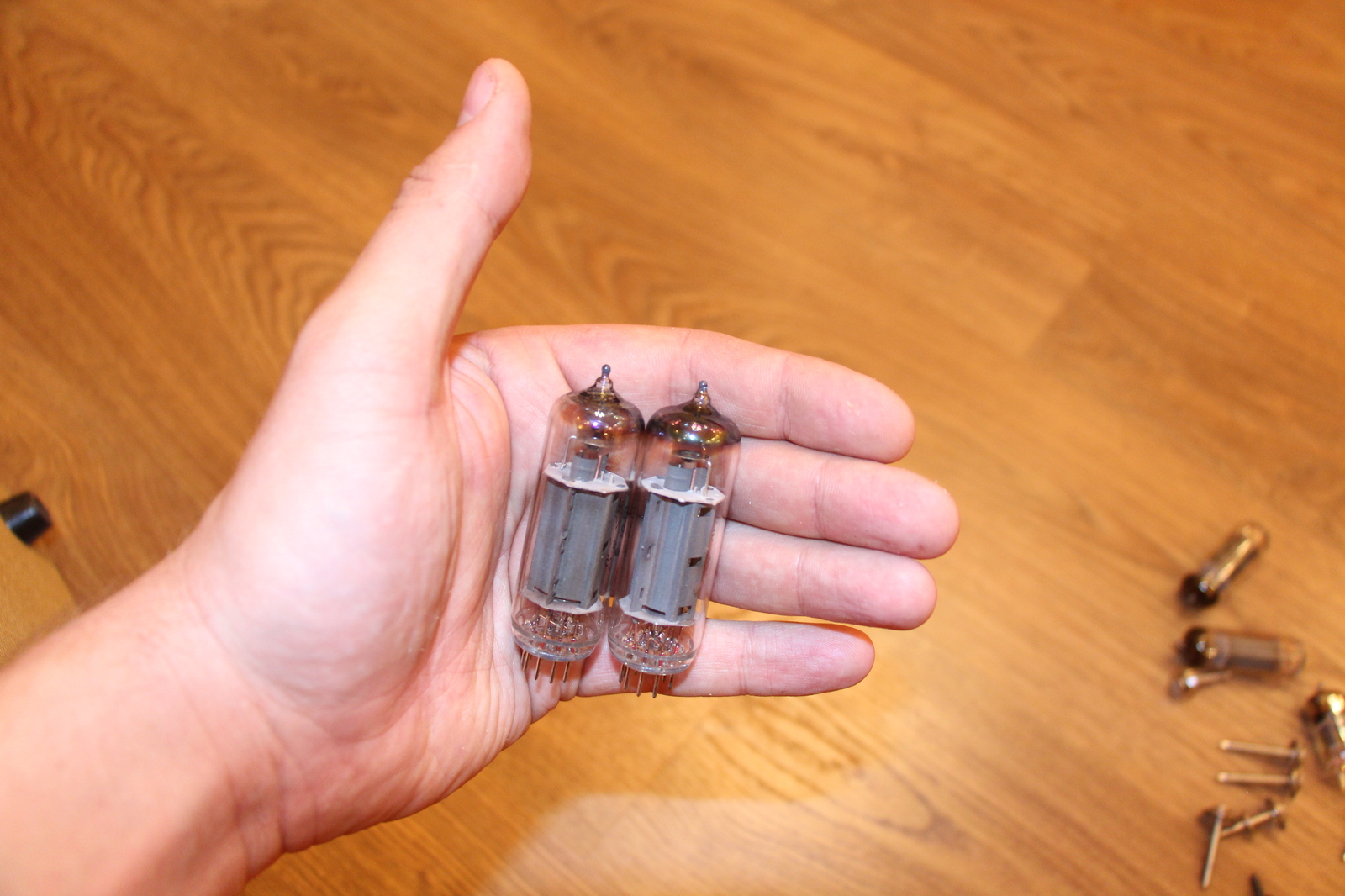

Меняю все 4 на подобранную пару 6п14-ЕВ, которые ВЕЧНЫ.

Однако, блин, усилитель всё равно не желает работать адекватно. Приходится таки приступить к полной разборке.

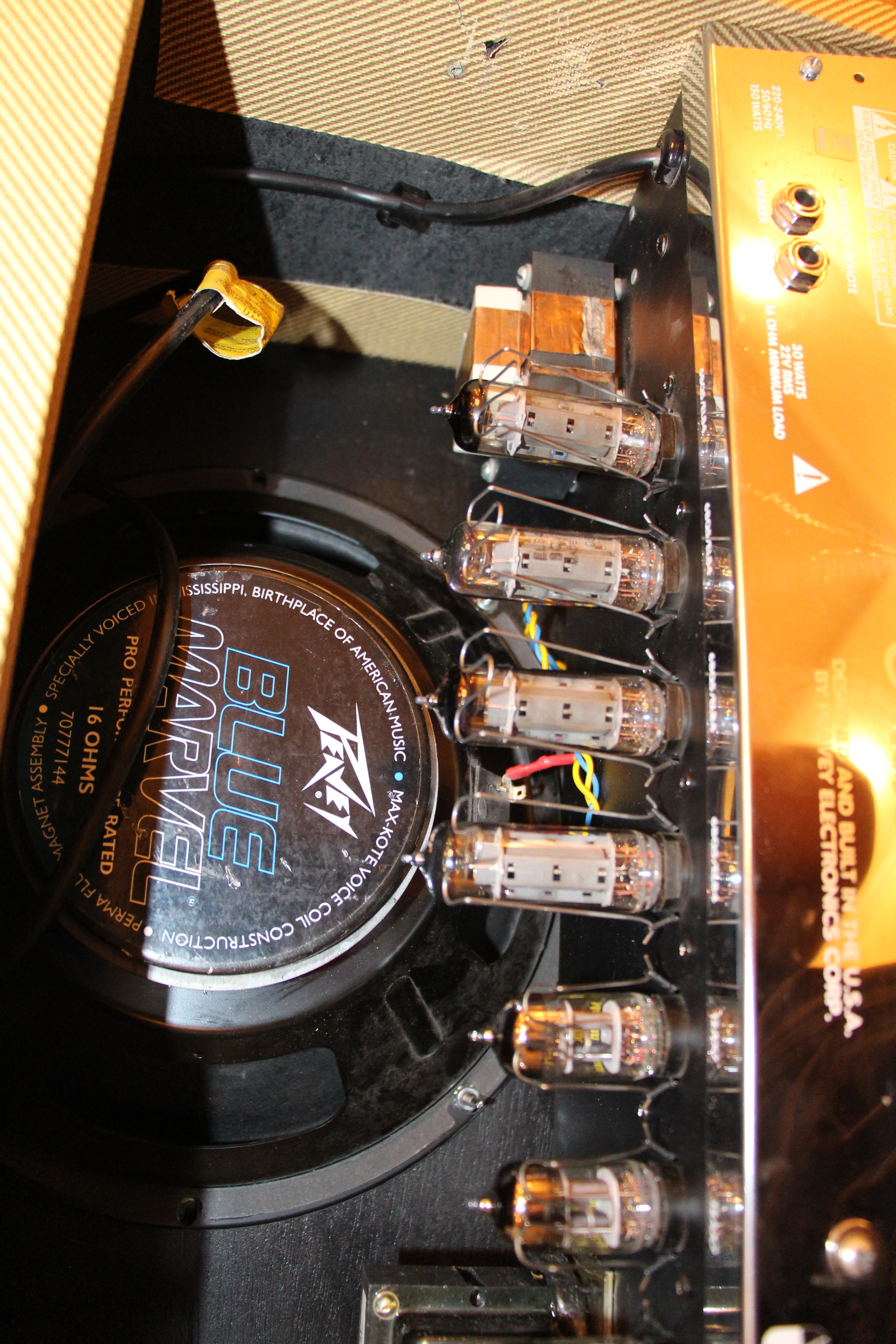

И вот такое, блин, чудо ожидает внутри. ЭТОТ УСИЛИТЕЛЬ ПРОСТО НЕ МОЖЕТ РАБОТАТЬ НОРМАЛЬНО, если его использовать на больших громкостях - соединение плат ОТВРАТИТЕЛЬНОЕ.

(фото не моё)

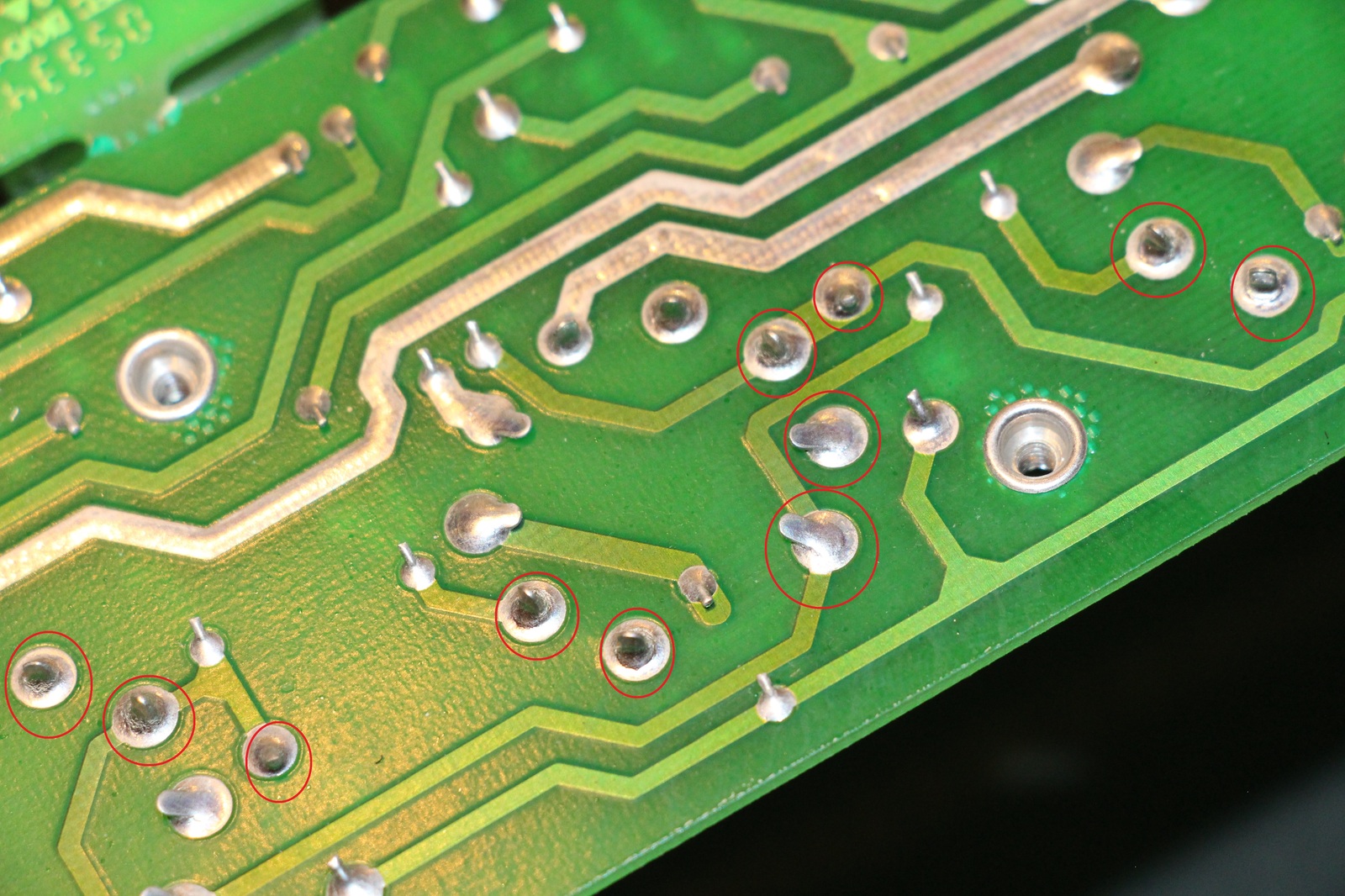

Приступаю к осмотру плат и нахожу "любимую" причину поломок всех современных девайсов - непропай Pb-free припоя.

Если приблизить фото - можно рассмотреть как уже отрыв конкретных точек в правом углу, так и начинающуюся деградацию в левой области фотографии.

Пришлось пропаивать ВСЕ панельки ламп + ВСЕ соединения между платами.

После этого усилитель заработал адекватно.

Немного статистики:

Общее время ремонта - 6ч. Сумма ремонта с лампами - 6.5т.р.

Повторно за такую работу не взялся бы...

Вообще, по уму, надо менять все панельки на нормальные + внедрять мгтф.

А если совсем по уму - НЕ ПОКУПАТЬ УСИЛИТЕЛИ PEAVEY CLASSIC 30 НИКОГДА.

Всем добра и легких ремонтов!
