Ремонт MacBook Pro 15 2011 года - Часть 3 - Замена видеочипа⁠⁠

Первая часть тут: "Ремонт MacBook Pro 15 2011 года - Часть 1 - Диагностика".

Вторая часть тут: "Ремонт MacBook Pro 15 2011 года - Часть 2 - Подготовка видеочипа".

В третей части переходим, непосредственно к замене чипа.Начнем с подготовки платы.

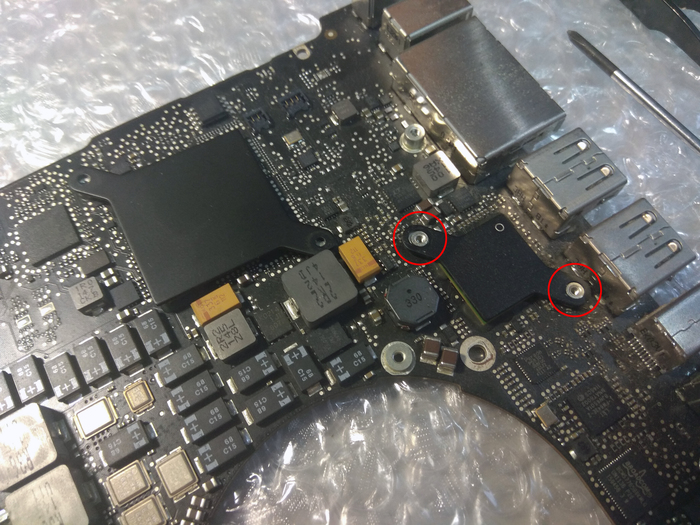

Снимаем все навесные элементы...

Снимаем оперативную память (можно было и раньше) и удаляем термоинтерфейсы...

Теперь устанавливаем плату на инфракрасную паяльную станцию, чипами видеопамяти кверху.

(Сорри за качество фото)

Включаем нижний нагреватель и ждем ~15 минут, пока температура на поверхности платы ПЛАВНО не поднимется до 120-130 градусов.

И аккуратно, немного поддувая феном (установленном на 220 градусов), при помощи зубочистки снимаем компаунд с чипов видеопамяти.

Если температура выставлена правильно, то компаунд снимается практически без остатков, ровными полосками.

Удаляем остатки компаунда, чтобы все было красиво...

Данная процедура выполняется для того, чтобы избежать отвала чипов видеопамяти при замене видеочипа. Чип расположен с противоположной стороны платы. Соответственно, температура на чипах памяти близка к температуре плавления припоя. Компаунд же, при нагреве расширяется. То есть, получаем следующую картину. Если припой под видеопамятью расплавится, а компаунд расширется, то чип видеопамяти может потерять контакт с платой.

На ранних этапах ремонта МакБуков, я не снимал компаунд и в один ненастный день мак не дал картинку после замены видеочипа. Соответственно, подозрение пало на видеочип. Заменил на другой, но картинки так и нет... В итоге, после долгих размышлений, решил отреболлить видеопамять. И оп... Завелось - заколосилось! С тех пор всегда снимаю компаунд с памяти и процессора. Таких аппаратов отремонтировал больше сотни - полет нормальный. Поэтому и делюсь обкатанной технологией.

Теперь, после того как плата остынет до ~50 градусов, переворачиваем ее и снимаем компаунд с видеочипа и процессора.

По бокам чипа, делаем на плате небольшие риски для удобной посадки нового чипа. Для этого использую скальпель или зонд. Тут важно делать отметки в строго определенных местах, там где нет дорожек. Для наглядности, сделал фото уже со снятым чипом (правда на другой плате).

Некоторые рукожопы делают отметки так:

И так по всему периметру чипа.

Три дорожки были обрезаны на данном экземпляре. И почему-то он у них не заработал после замены видеочипа. Странно... Кроме того, еще пришлось восстанавливать 2 пятака и реболлить видеопамять.

Это так... лирическое отступление о наболевшем.

Вернемся к нашей работе.

Наносим флюс. Я наношу его по углам чипа, для того, чтобы не образовывалось воздушной пробки и флюс равномерно распределился под чипом.

Опускаем верхний нагреватель и запускаем термопрофиль для безсвинцового припоя.

Когда температура достигнет 223 градуса, подталкивая чип зондом, убеждаемся, что он поплыл.

И снимаем чип при помощи вакуумного пинцета.

Пока плата горячая, снимаем припой паяльником с жалом Т4. Затем 2 раза прохожусь каплей припоя ПОС-61. Смысл данной процедуры описывал во второй части.

Снимаем плату и удаляем отработанный флюс.

Наносим немного флюса, устанавливаем плату обратно на паяльную станцию и по меткам позиционируем новый чип. Запускаем термопрофиль для припоя с содержанием свинца.

На видео карточка от iMac, но посадка чипа происходит также:

Снимаем плату. Удаляем остатки флюса вокруг чипа. Также, проходимся ФлюксОффом по кристаллам чипов.

Наносим термопасту и термопрокладки. Использую ArcticSilver 5 и Keratherm, соответственно.

Возвращаем весь обвес на плату.

Чистим и смазываем вентиляторы. Решетки продул раньше.

Собираем MacBook.

И прогоняем тесты...

Аппарат излечен. Осталось привести внешний вид в порядок и можно отдавать заказчику.

Для любителей YouTube, снял видео аналогичного ремонта: https://youtu.be/T2gAHypFtZs

Если такой формат постов интересен, то буду рад поделиться опытом ремонта других устройств. Есть материал на iMac, наушники Bose, механические клавиатуры и еще много всего.

Спасибо всем за внимание! Удачных ремонтов!

-----------------------------------------
