Реконструкция подстанции ЦРП - 10кВ (продолжение)⁠⁠

Коллеги, это продолжение моего поста про ЦРП-10кВ.

https://pikabu.ru/story/rekonstruktsiya_podstantsii_tsrp__10...

Прошу прощения за задержку.

Итак продолжим.

Закрываем все ненужные дырки (отверстия) листом металла и красим в газонный цвет (цвет - пожелание заказчика).

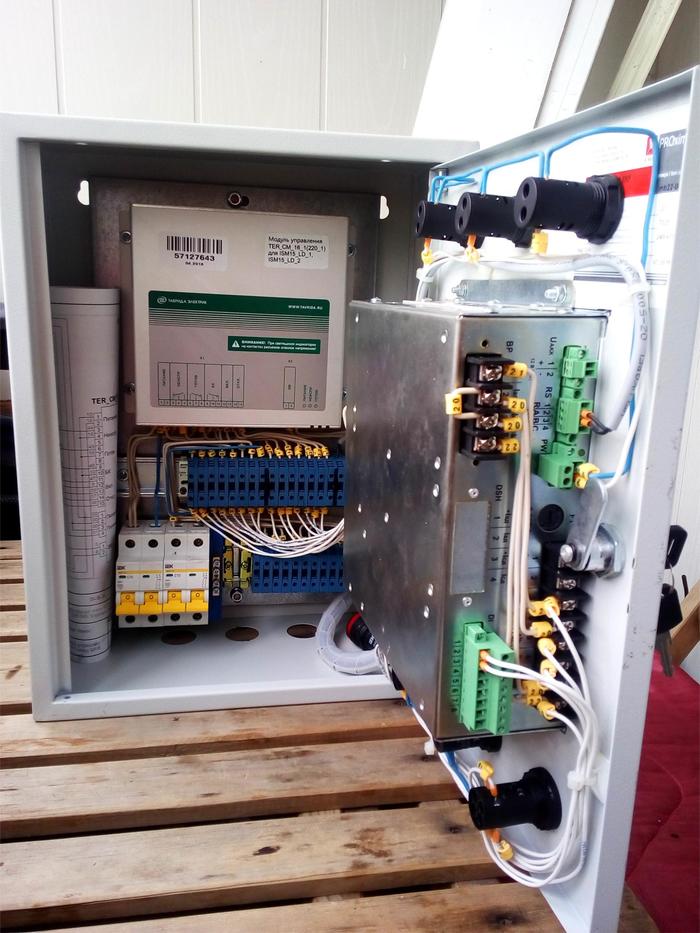

Дальше собираем щит управления релейной защиты. Берем обычный щиток, микропроцессорный блок релейной защиты, блок управления вакуумным выключателем, кнопки лампочки и все пихаем в кучу.

Щиток этот сильно облегчает и монтаж, и дальнейшее обслуживание. Раньше все это лепили прямо на дверь ячейки, но потом пришло осознание, что лучше в спокойной обстановке собрать все, а на объекте останется прокинуть шесть проводов до щита и все начинает работать.

Блок РЗА встраиваем в дверь. Он умеет много чего, что до этого релейной защите (на обычных реле) и не снилось. Но самое главное, что он умеет передавать собранные параметры на компутер. И управлять им можно удаленно (дистанционно).

Лепим щит на ячейку, и прокидываем провода до трансформаторов тока и вакуумного выключателя. Настраиваем защиты, выставляем уставки согласно проектных расчетов. Эта штука кстати (РЗА) сама анализирует несколько дней нагрузки и выдает рекомендации по корректировкам уставок.

Последний разок сверяемся со схемой.

Испытываем все это повышенным напряжением 36 кВ. Для этого используем «электрическую реанимацию» (Электолабораторию).

И запускаем в работу. Вот примерно как-то так это и происходит.

Ну а дальше переделываем все остальные ячейки. Объединяем это все по RS-485 и «угоняем» его на компутер к диспетчеру. (по оптике)

Еще виды ячеек.

И общий вид подстанции.

В предыдущем посте было замечание про ЖЗК. Вот они. На этом все. Спасибо за внимание. Не судите строго. И еще раз простите что порвал пост.
