Превращаем темный чердак в уютную мансарду. Часть 2. Окна и отопление.

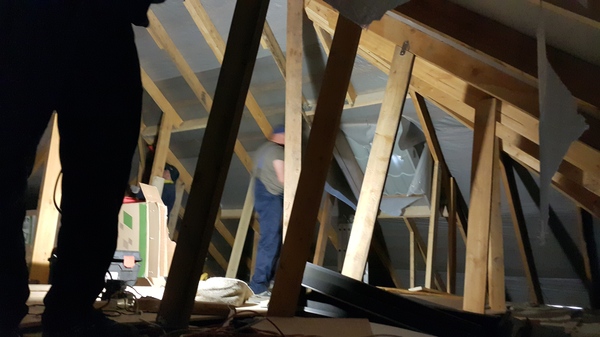

Следующим этапом в апреле - установка трех мансардных окон. Окна выбирал между Fakro и Velux. Изначально хотел Velux, но техподдержка на сайте местного дилера работала отвратительно. С дилером Fakro все вышло приятнее и купил у них. Приехала бригада и за день прорезала кровлю в нужных местах, усилили стропила и установили окна без откосов. Окна брал большие и достаточно дорогие, под зимнюю эксплуатацию, утепленные. Модель FTP-V U5 Thermo, если кому интересно.

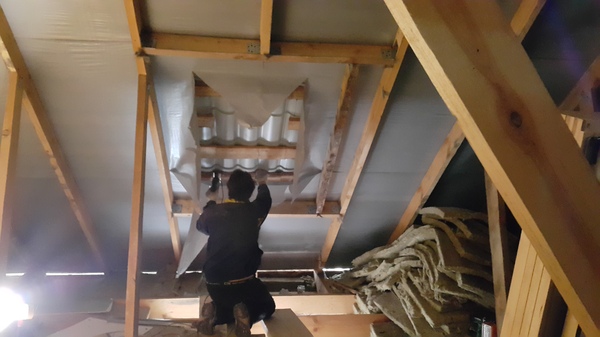

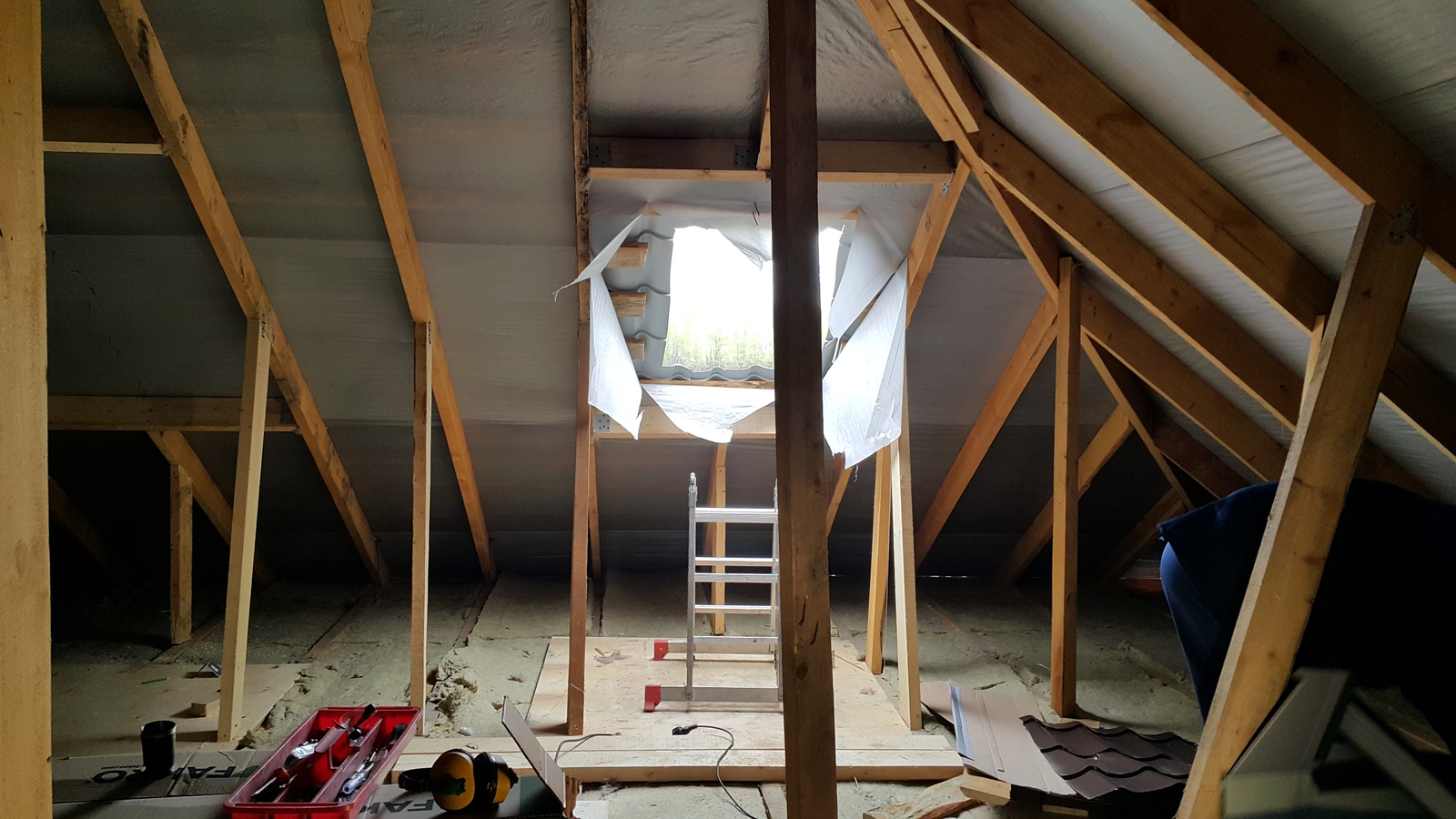

Проем в кровле сначала прорезается заведомо меньшего размера. Он нужен для того, чтобы в него помещался человек и мог высунуться, точно дорезать и установить окна с учетом волн металлочерепицы.

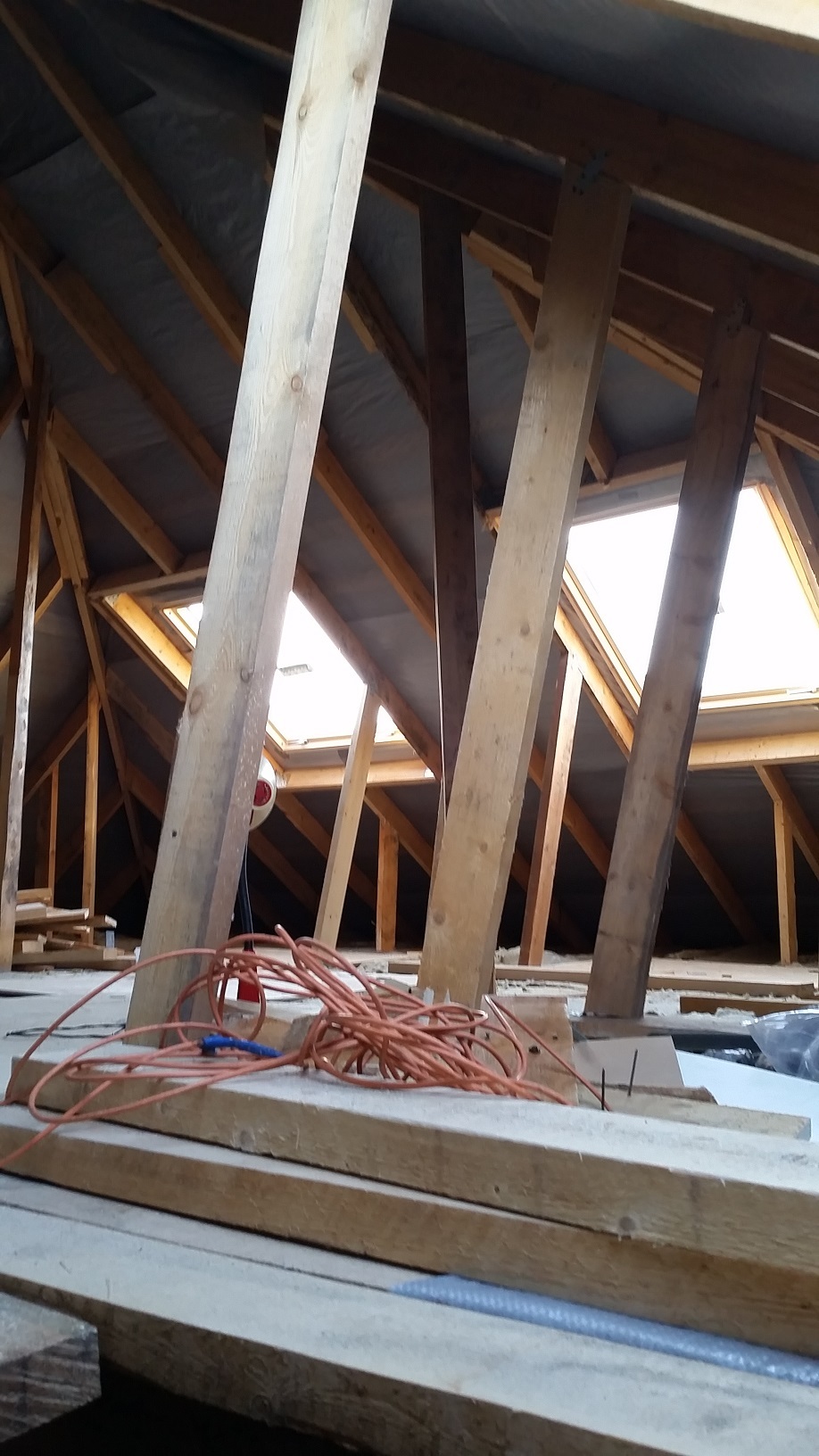

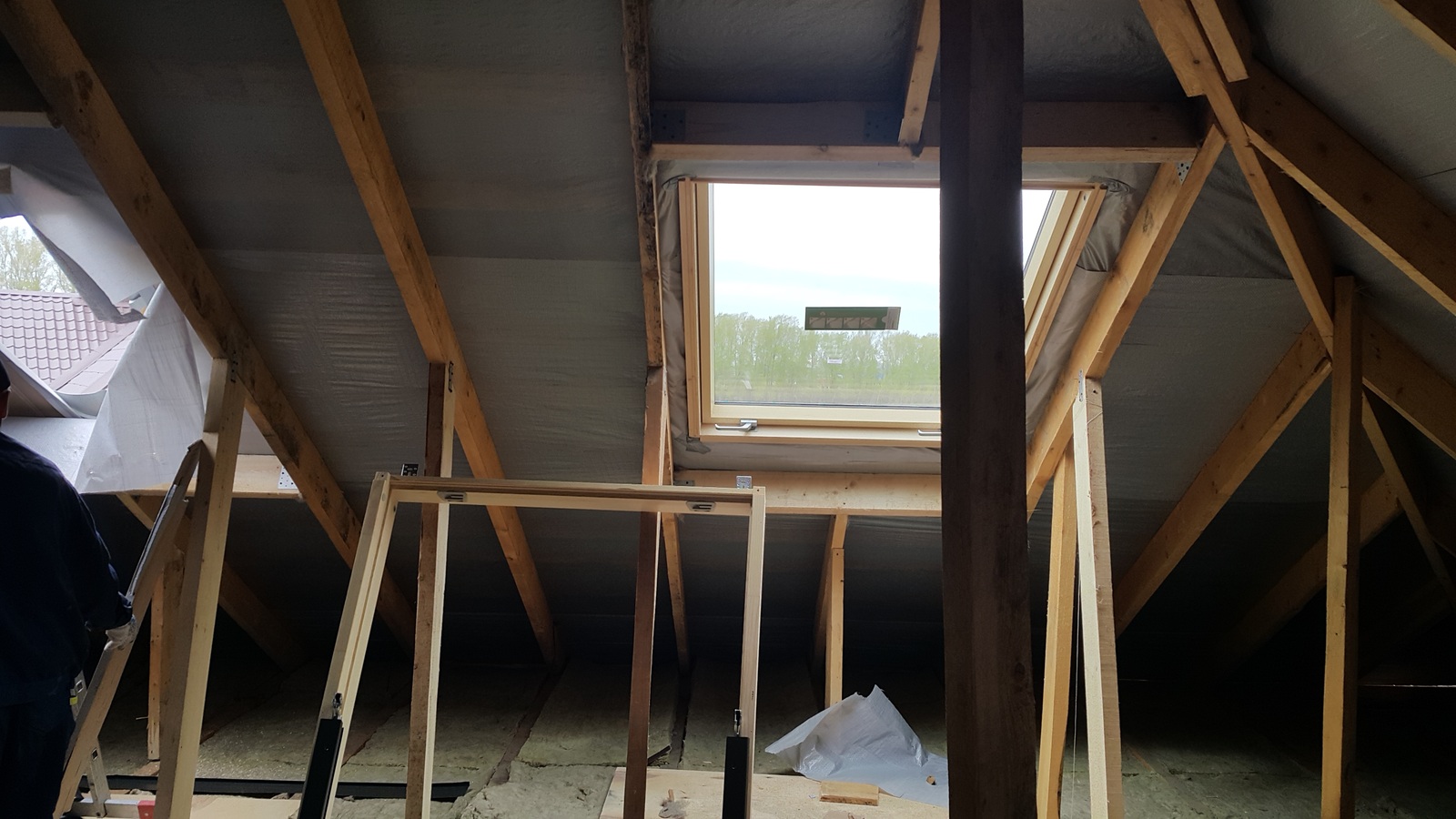

Результат стал выглядеть так:
В будущем между этими окнами появится межкомнатная перегородка.
Дальше до всех строительных работ необходимо провести с первого этажа отопление, без монтажа батарей. Это была очень нетривиальна задача, но к счастью, котел размещался рядом с вентиляционной шахтой и удалось сделать врезку в отопительный контур и протянуть трубы наверх внутри вентиляционной трубы с пассивной вентиляцией. Поймали нужную трубу наверху, пробили отверстие и вывели трубы отопления.

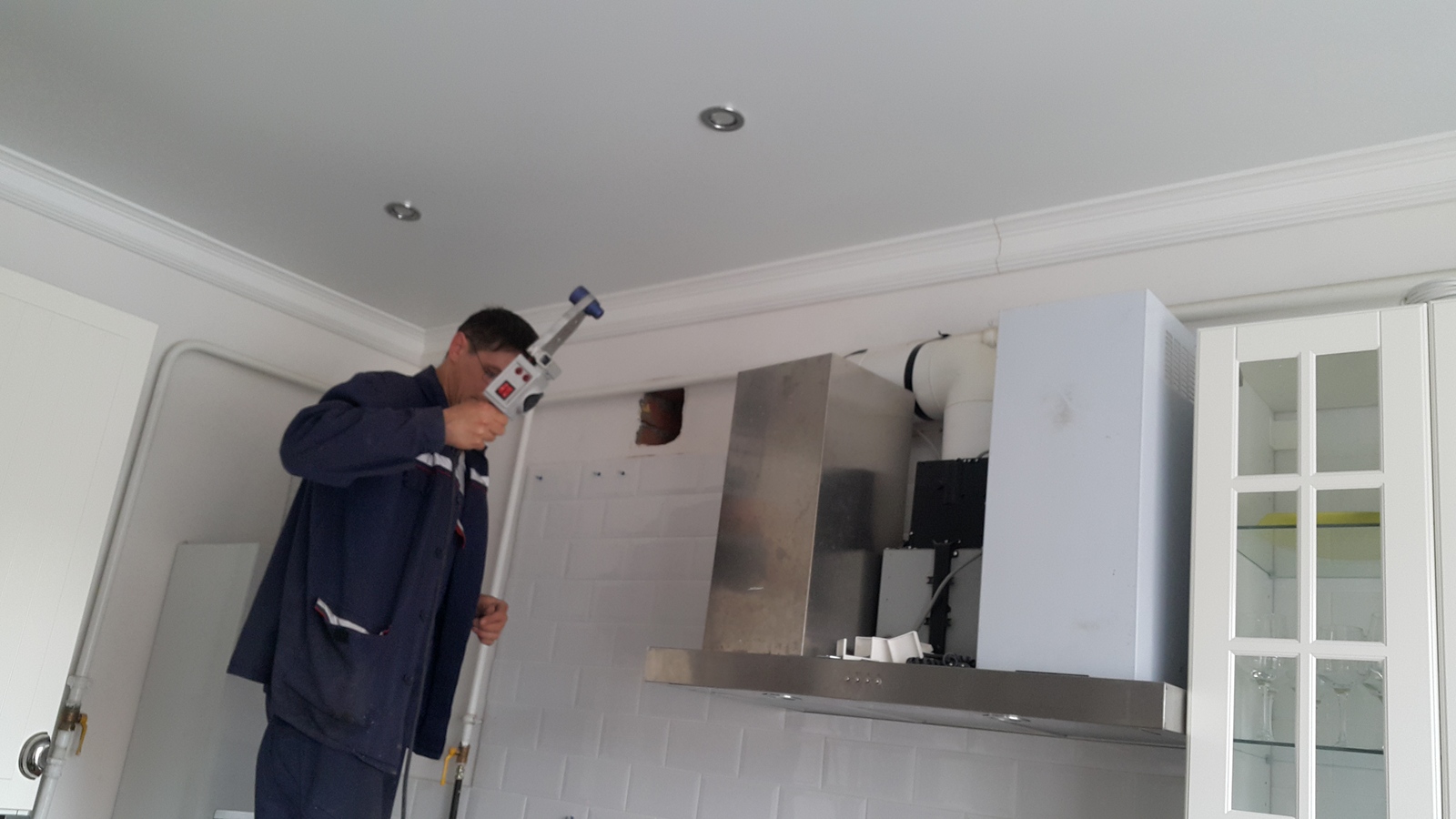

Вентиляционный канал на первом этаже:
За спиной мастера виден газовый котел. В выходы котла делается врезка и трубы отопления поднимаются наверх. Сфотографировал после установки обратно кухонных шкафов. Трубы практически целиком скрыты мебелью и не бросаются в глаза, поэтому никак закрываться не будут.

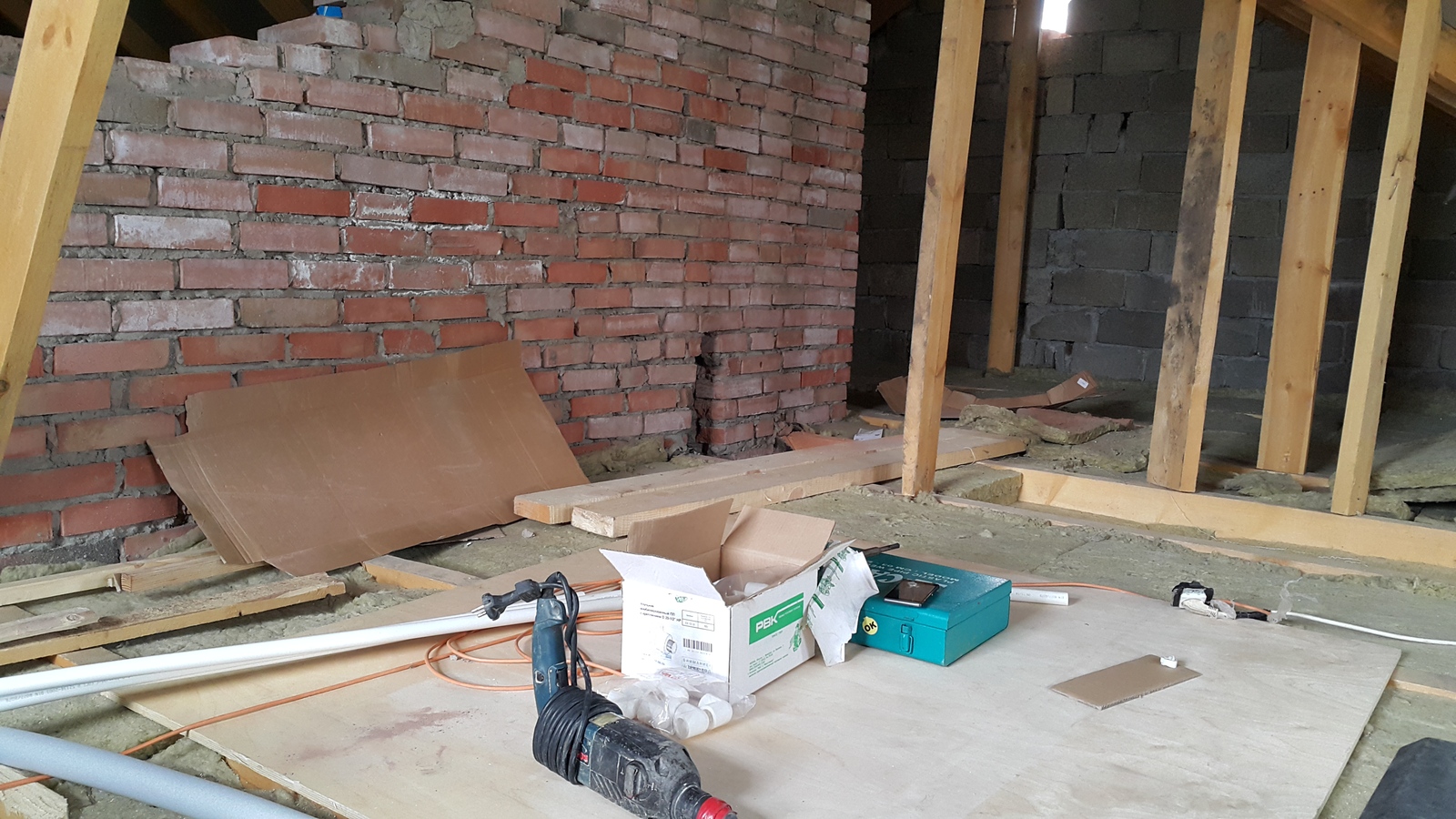

А вот пробили кирпичную шахту и поймали вентканал на третьем этаже:
Трубы отопления одели в теплоизоляцию и пропустили под полом между лаг.
Схема размещения труб такая:
Как видно, кладовка в правом нижнем углу неотапливаемая. В ней хранятся продукты и всякий старый хлам, который девать некуда, а выкинуть жалко.
Справа в сторону лестницы сделал отводы, но батарею не поставил - решил посмотреть, будет ли прогреваться третий этаж воздухом с нижних этажей. Оказалось - плохо прогревается. Пол холодный и еще немного из под двери кладовки тянет. Придется резать гипсокартон и искать, в каком месте остались отводы. Забегался и не успел померить, где они точно за стеной остались. На данном этапе это единственный негативный момент.
