Подскажите с выключателем
На фото ниже выключатель. Суть какая. У хорошего знакомого Сплинтер, грузовичок с коробкой сзади, сзади включается свет. Из кабины он этот свет не видит, поэтому пару раз было, что он его не выключал и аккумулятор сдох. Пошел он в магазин и попросил выключатель с лампочкой, чтобы видно было, когда свет в коробке включен...

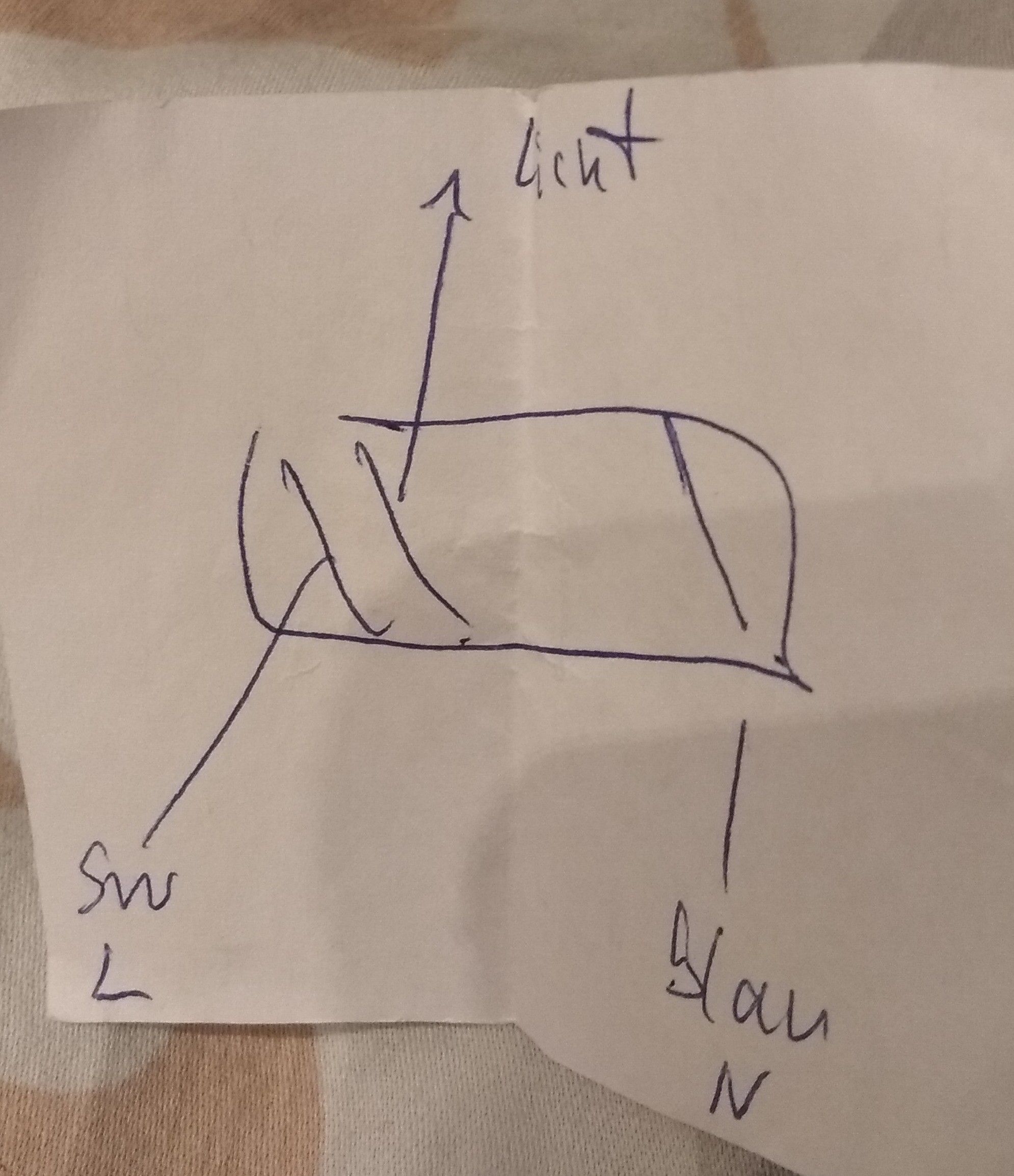

Ему продали выключатель, подключая, он спалил 4 предохранителя. Пошел опять в магазин ему нарисовали схему. (На N здесь подключают ноль) Спалил ещё один.
я удивился, по моей логике, два контакта должны просто идти на лампочку в выключателе и через нее на лампочку в коробке.
Но я прозваниваю, и, получается, что при включении выключатель замыкает только левые два контакта (на схеме SW и Licht).
Нафик тогда нужен ещё один, который, вроде как должен подключаться к нулю?
Под рукой только мультиметр, в схему, даже простейшую включить этот девайс не могу...
Просветите неопытного, пожалуйста?
