Подборка интересных видеокарт ремонтов для подписчиков (GTX1080ti и RTX2080ti)⁠⁠

Доброго времени суток! Продолжаю разгребать посылки и решил выложить парочку интересных ремонтов, надеюсь будет интересно и познавательно.

Итак, начнем с GTX1080ti от Gigabyte

Две одинаковые карты с первого взгляда с одинаковыми симптомами, но совершенно разными неисправностями. В обоих случаях под нагрузкой пропадает питание VRM и соответственно вентиляторы системы охлаждения раскручиваются на максимум.

А теперь немного детективной истории)) разбираю первую видеокарту, осуществляю замеры сопротивлений/напряжений/функционирования всех фаз питания и... все отлично. Для того, что бы проверить имеются ли какие-либо изменения в поведения систем питания под нагрузкой - кидаю радиатор на ГПУ, включаю принудительную вентиляцию и на пару секунд включаю Фурмарк. И опять все четко, карта не отключается, напряжения стабильны и динамичны. Ну бывает)) собираю карту, устанавливаю в стенд и...вылет через мгновение после запуска волосатого бублика)) разбираю снова, провожу измерения, запускаю тест и без родного охлаждения все отлично.

Обратил внимание на небольшую деформацию платы в районе VRM, и для полноты картины в разобранном виде постарался повторить деформацию, которой она подвергается при установке родной СО. И бинго))

По факту функционирует только одна фаза, которой явно не достаточно для полноценной работы карты (центральная светлая точка на снимке тепловизора и есть работающая фаза). Теперь нужно выяснить причину такого поведения. Большинство могут сейчас сказать, плата кривая, межслойный обрыв и тп., но надо проверить все до конца. И начать я предлагаю с пинаута шим-котроллера (всеми горячо любимый up9511)

Позваниваю все линии PWM и обрывов нет. А функционирует только именно первая фаза, значит что-то влияет на работу самого шим-контроллера. Дам сразу подсказку, ели внимательно изучить даташит, то можно увидеть, что данный шим-контроллер способен работать в режиме 1/2/4/6/8 фаз и определяется это следующим алгоритмом

Иными словами,  что бы запустить все 8 фаз, необходимо, что бы напряжение на выводе Vimon было больше напряжения на выводе Vprog4 (а там и так 0). Измеряю напряжение на выводе Vimon и тоже получаю 0.

Смотрим куда уходит проводник и первым на его пути установлен керамический конденсатор, который прозванивается в кз. И только под максимальным увеличением видно причину)

Маленькая трещина, которая при деформации платы садит Vimon на землю и заставляет шим-контроллер работать только на 1 фазу. Естественно меняю конденсатор, и всё)) любые деформации видеокарте теперь нипочем)

По второй видеокарте фотографий я не делал, но ситуация там заключалась в неисправности микросхемы INA, которая отвечает за мониторинг нагрузки в видеокартах нвидиа. И получалось из-за ее неисправности в ГПУ уходила ложная информация по потребляемой мощности видеокартой и она просто отключала работы шим-контроллера (возможно, кто-то столкнется с похожей ситуацией). Вычислить ее удалось по бредовым показаниям мониторнга в GPU-Z/

Далее RTX2080ti, тоже интересный случай - пошевелишь определяется, полежит не определяется, под нагрузкой то работает, то не работает) Что бы не растягивать пост, покажу сразу причину неисправности

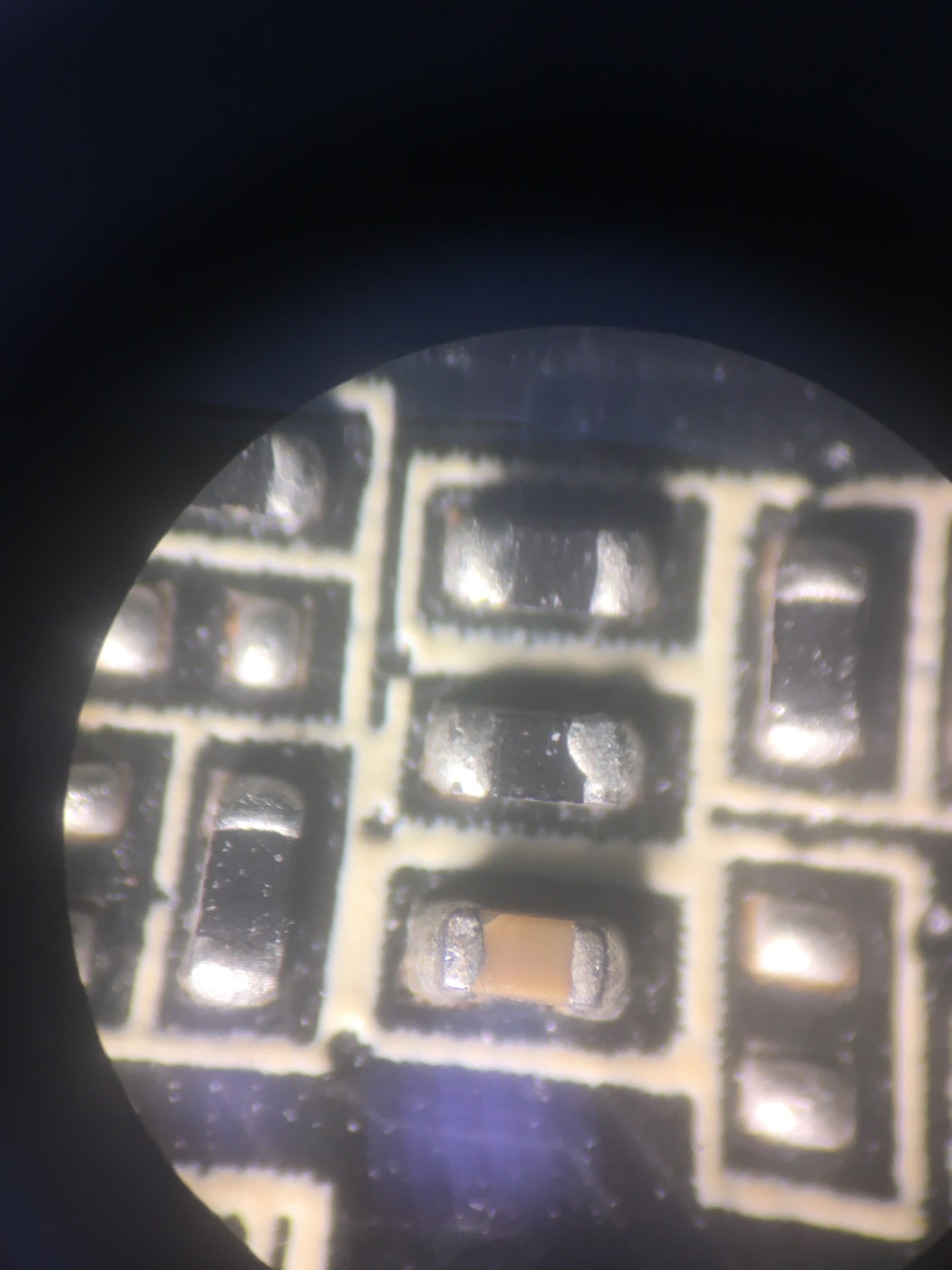

Это керамический конденсатор первой дифференциальной линии PCI-e. И трещина видна только опять же под максимальным увеличением. А теперь уберите детей и слабонервных от экранов, потому что дальше леденящее душу фото как делать НЕ надо))

Многослойное наложение термопрокладок и их излишняя толщина привели к плохому пятну контакта системы охлаждения и ГПУ. Будьте бдительны в этих моментах))

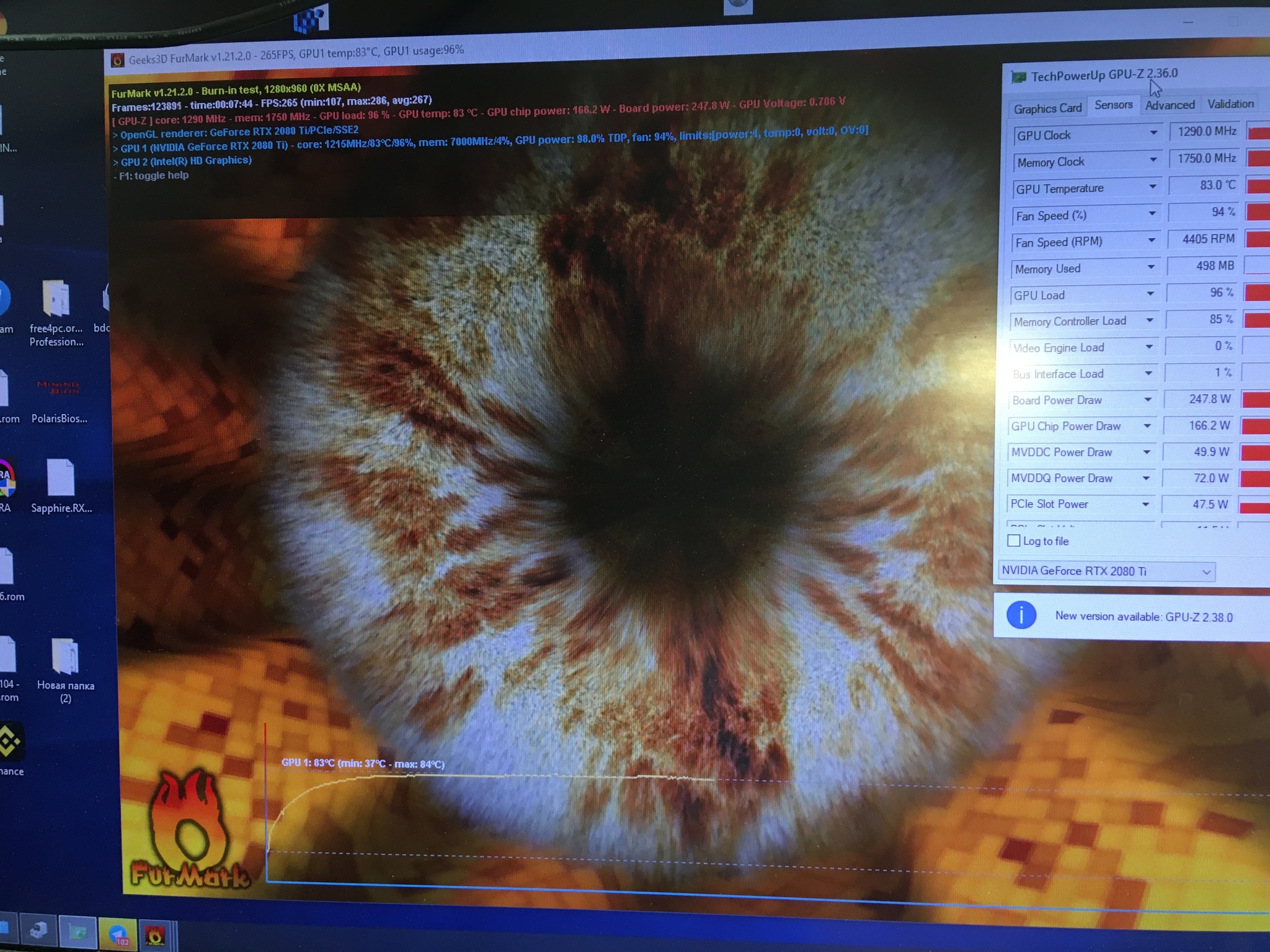

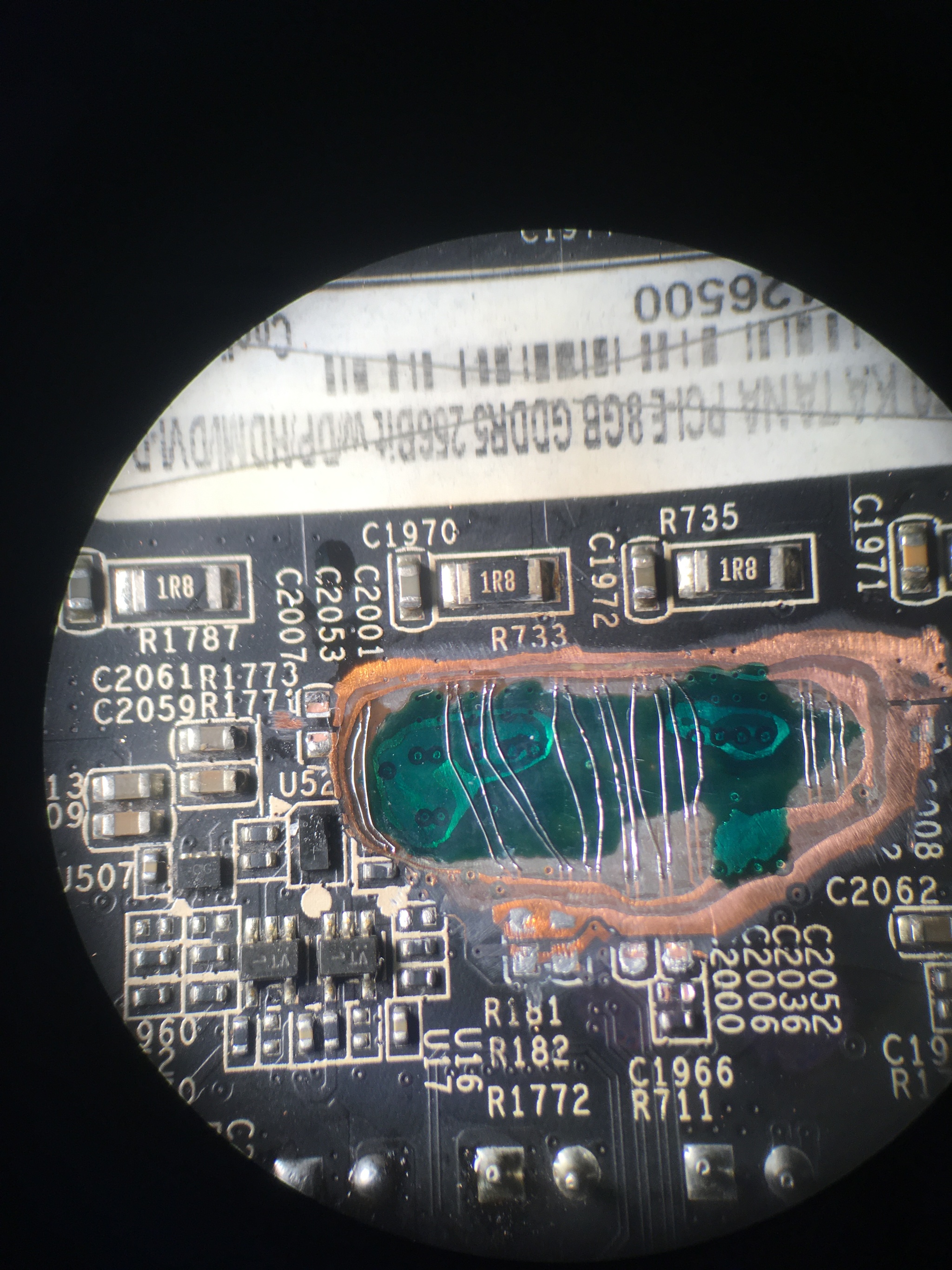

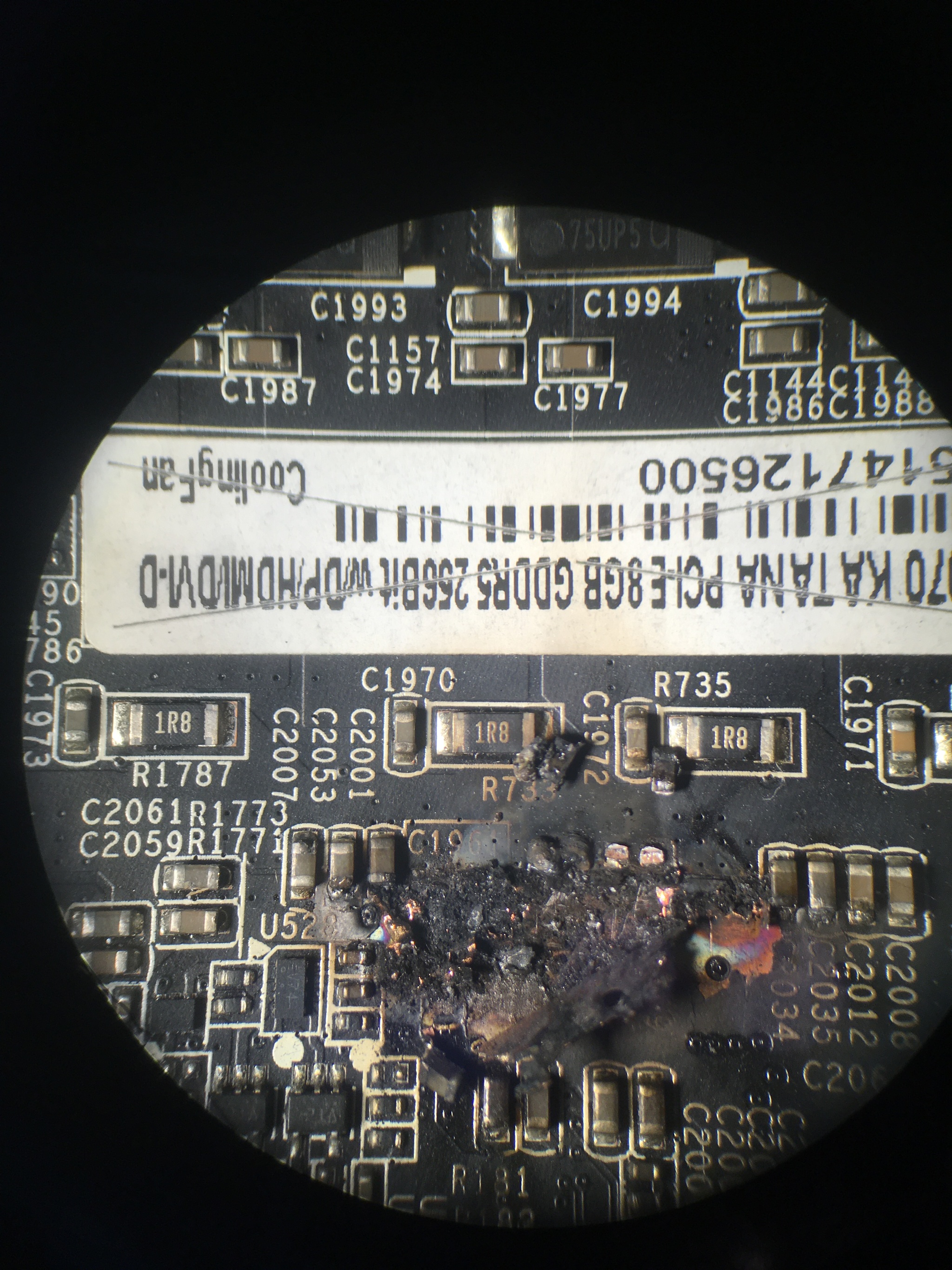

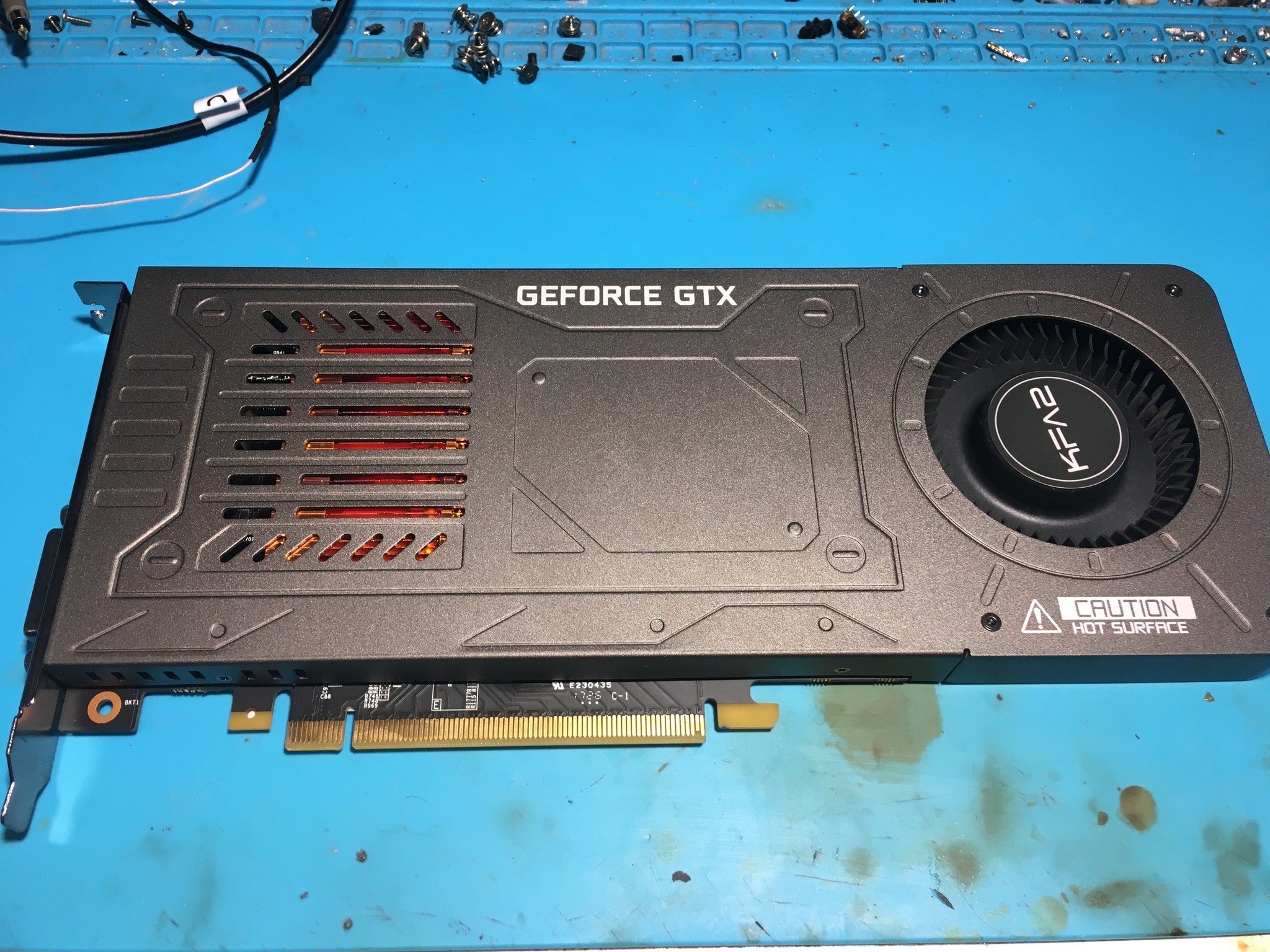

Ну и на последок пара фото видеокарт "семейства" KATANA - головная боль каждого "выпиливателя" прогаров

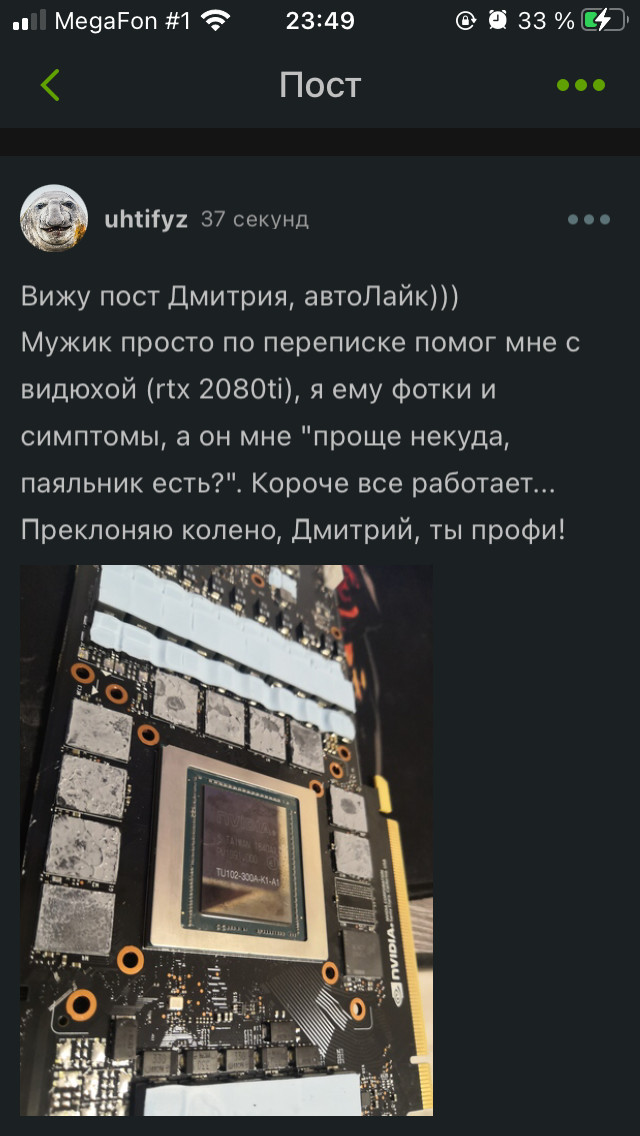

И благодарю подписчиков за такие отзывы))

P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
