Печальная история одной Asus strix 1080ti⁠⁠

Всех приветствую)

Плохо помню, то ли её купили на авито, то ли работала с новья…в общем она не давала изображение.

Отнесли в сервис, там не смогли починить, и через какое-то время карту прислали мне.

Первое на что я обратил внимание: нет ни одной наклейки хотя бы с каким-нибудь номером. Это почти всегда плохой знак.

Разбираем карту и смотрим:

В сервисе не стали даже наносить свежую термопасту. Это второй плохой знак.
Так же видно следы флюса у транзисторов по питанию видеопамяти.

Осмотрев плату, увидел следующее:

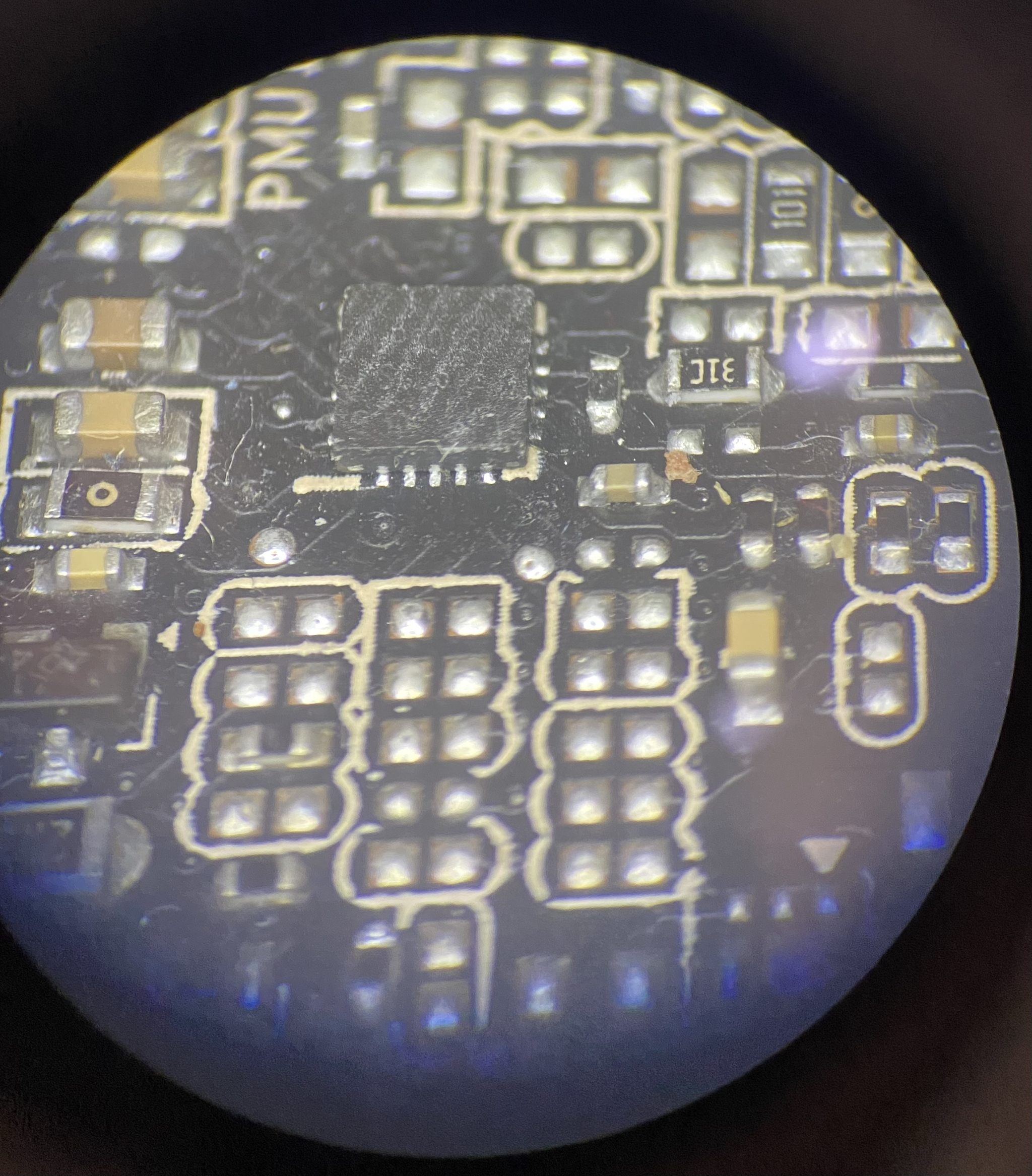

ШИМ контроллер uP9013Q - это контроллер питания видеопамяти.
Прогар резистора по его питанию и не пропаянные несколько выводов самого контроллера.

Далее:

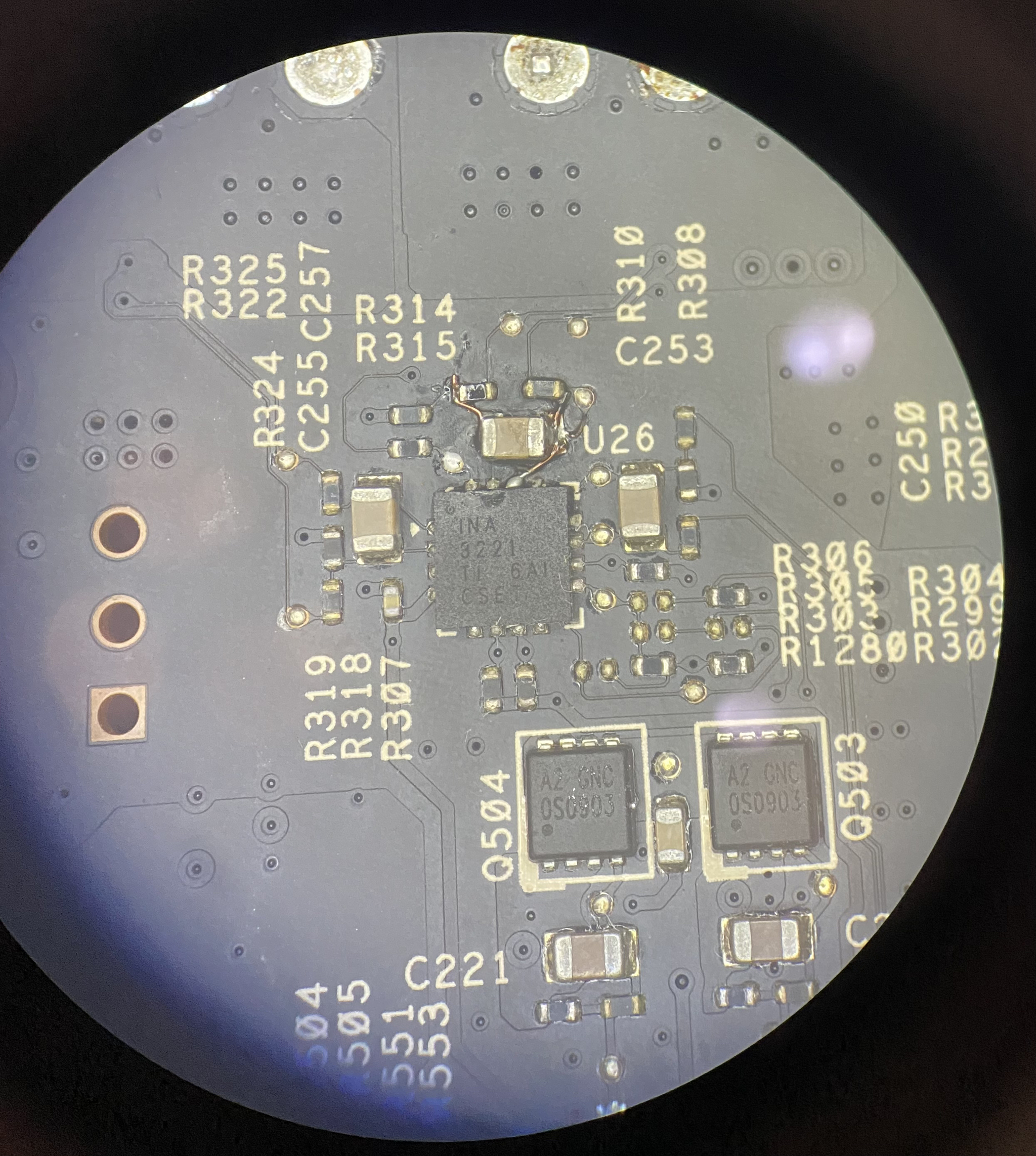

На фото выше видим какой-то колхоз возле токоотслеживающей микросхемы INA3221.
Саму микросхему не отпаивали, но почему то восстанавливали дорожки ее обвязки. Непонятно.

Ну и как вишенка на торте:

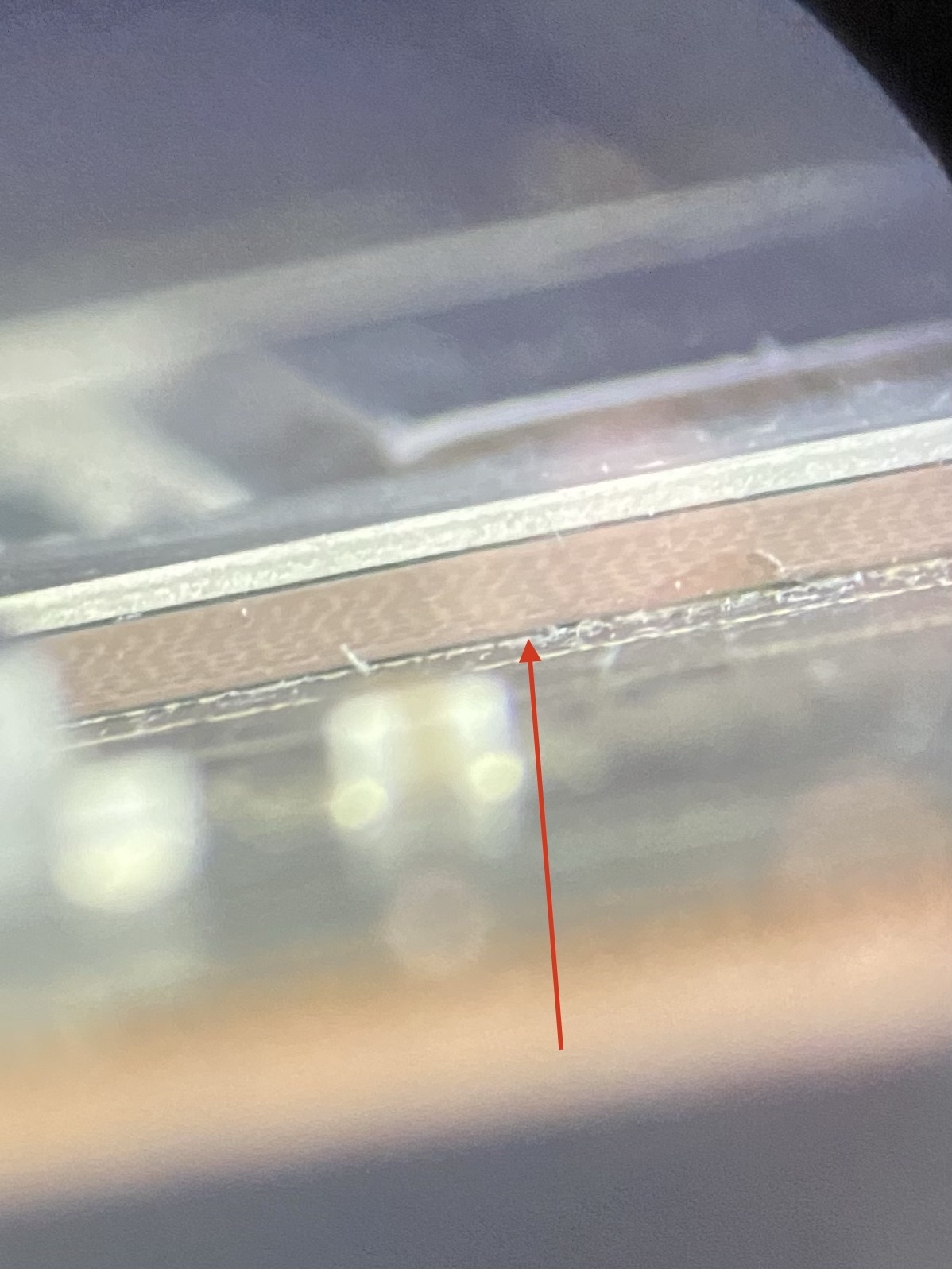

Странно припаян видеочип.
Зазор между платой и ГПУ очень маленький. Скорее всего прилепили на то что было, не отреболлив.

Подводя итоги:
Замерять сопротивления в таком состоянии платы не имеет смысла. Для начала нужно устранить весь колхоз и проделать некоторую работу, а именно:

Отпаять ГПУ, отреболлить и припаять обратно;
Заменить контроллер питания видеопамяти;
Заменить резистор по питанию контроллера;
Проверить транзисторы по питанию видеопамяти;
Проверить че там с ina3221

Все работы кроме ГПУ остались за кадром.

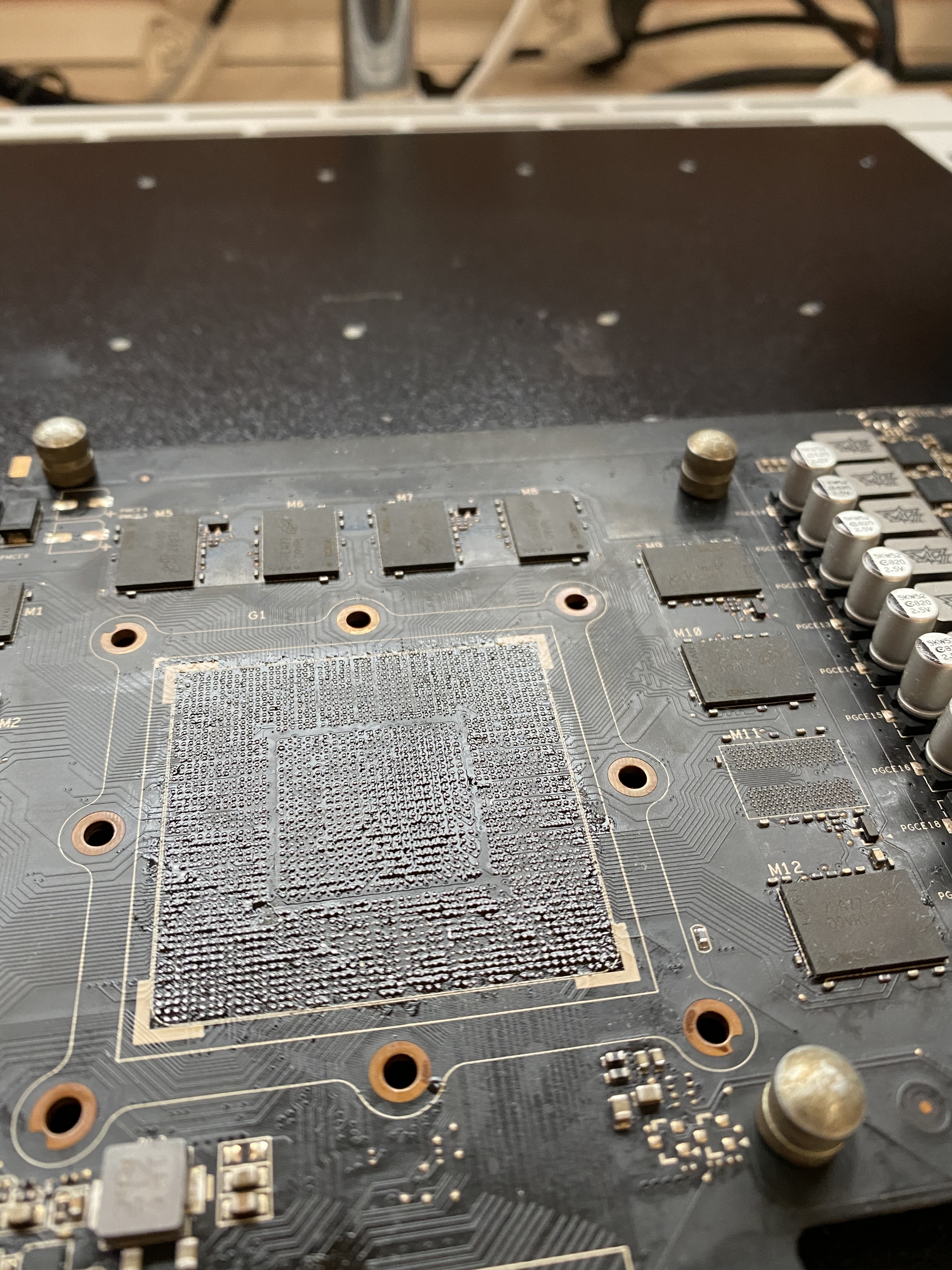

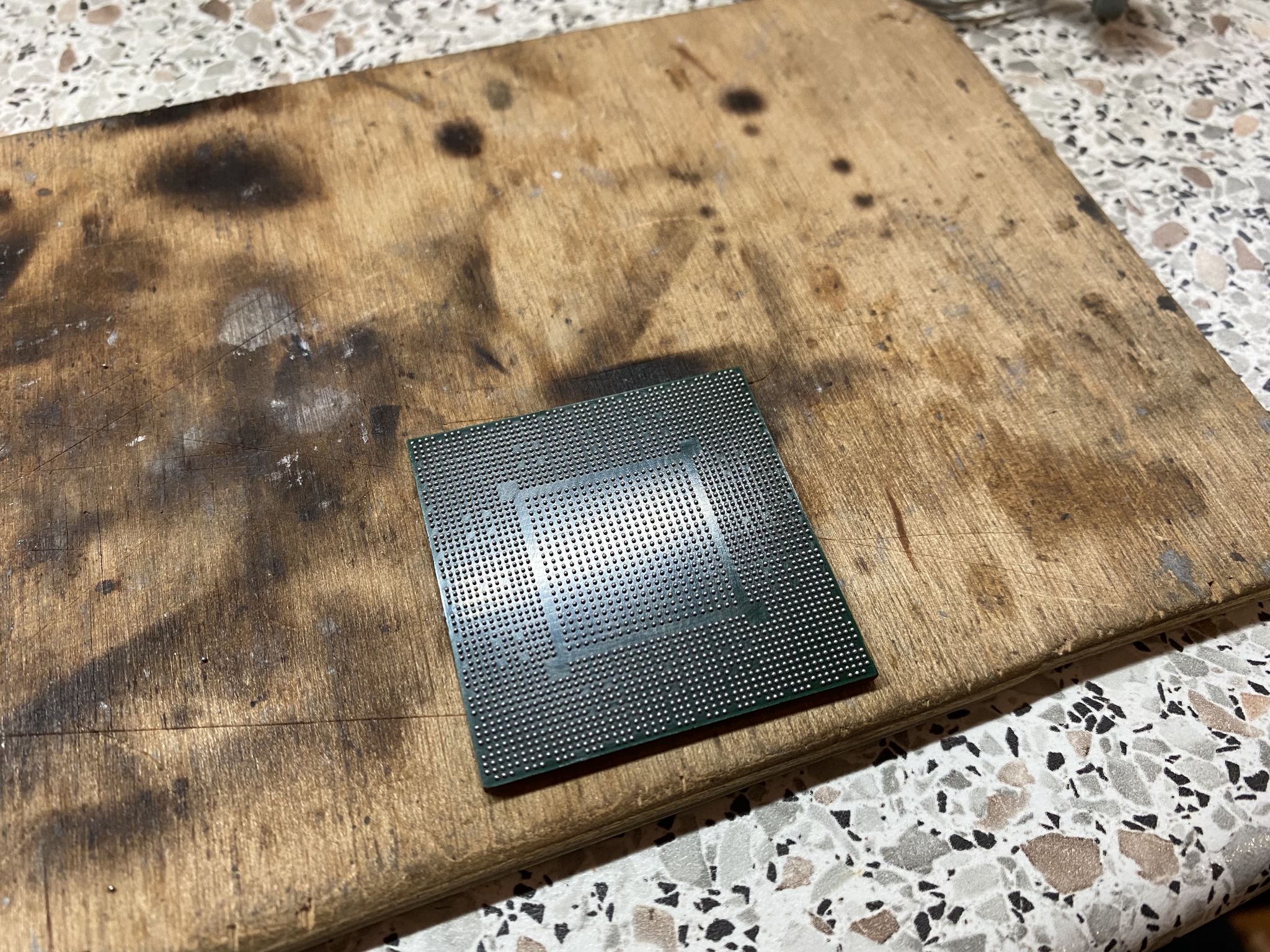

Демонтаж ГПУ:

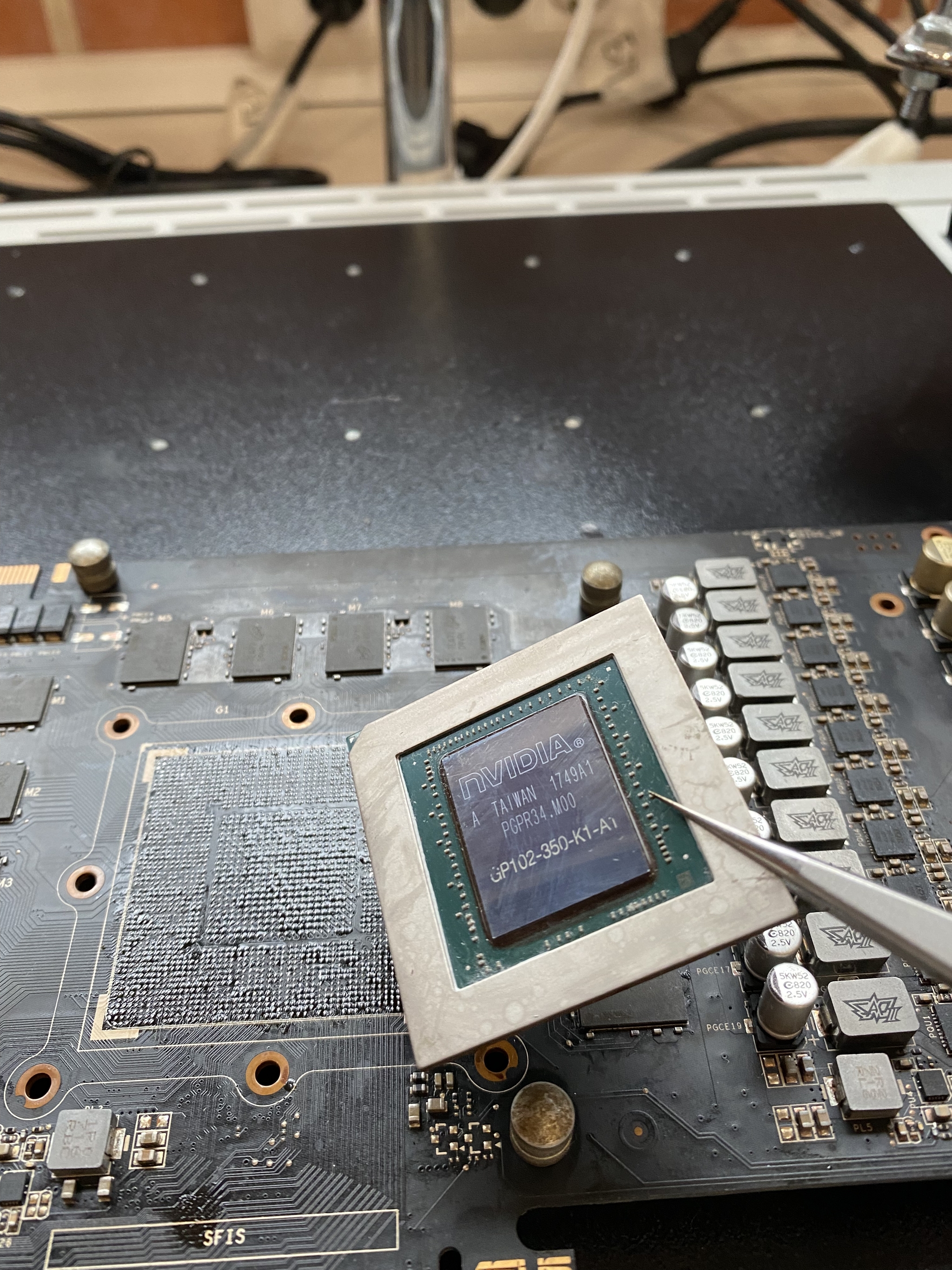

Теория оказалась верна. ГПУ был прилеплен на остатки старого припоя.

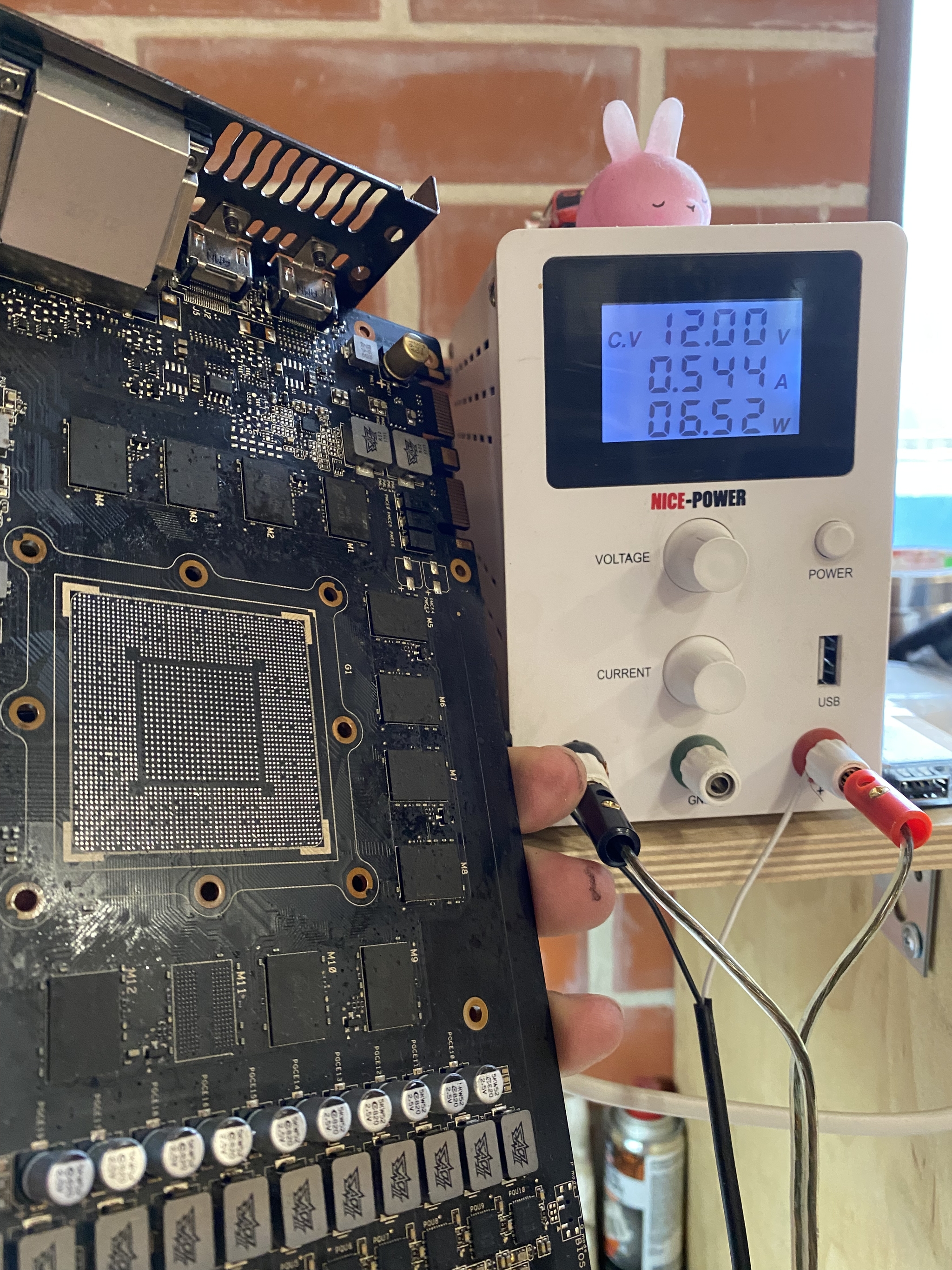

Зачищаю все контакты, проверяю сопротивления на плате, если все ок, подключаю к ЛБП что б проверить доску и сколько она потребляет без видеочипа:

Думаю для карты без гпу, потребление в норме. Коротких замыканий нет, завышенного потребления тоже.

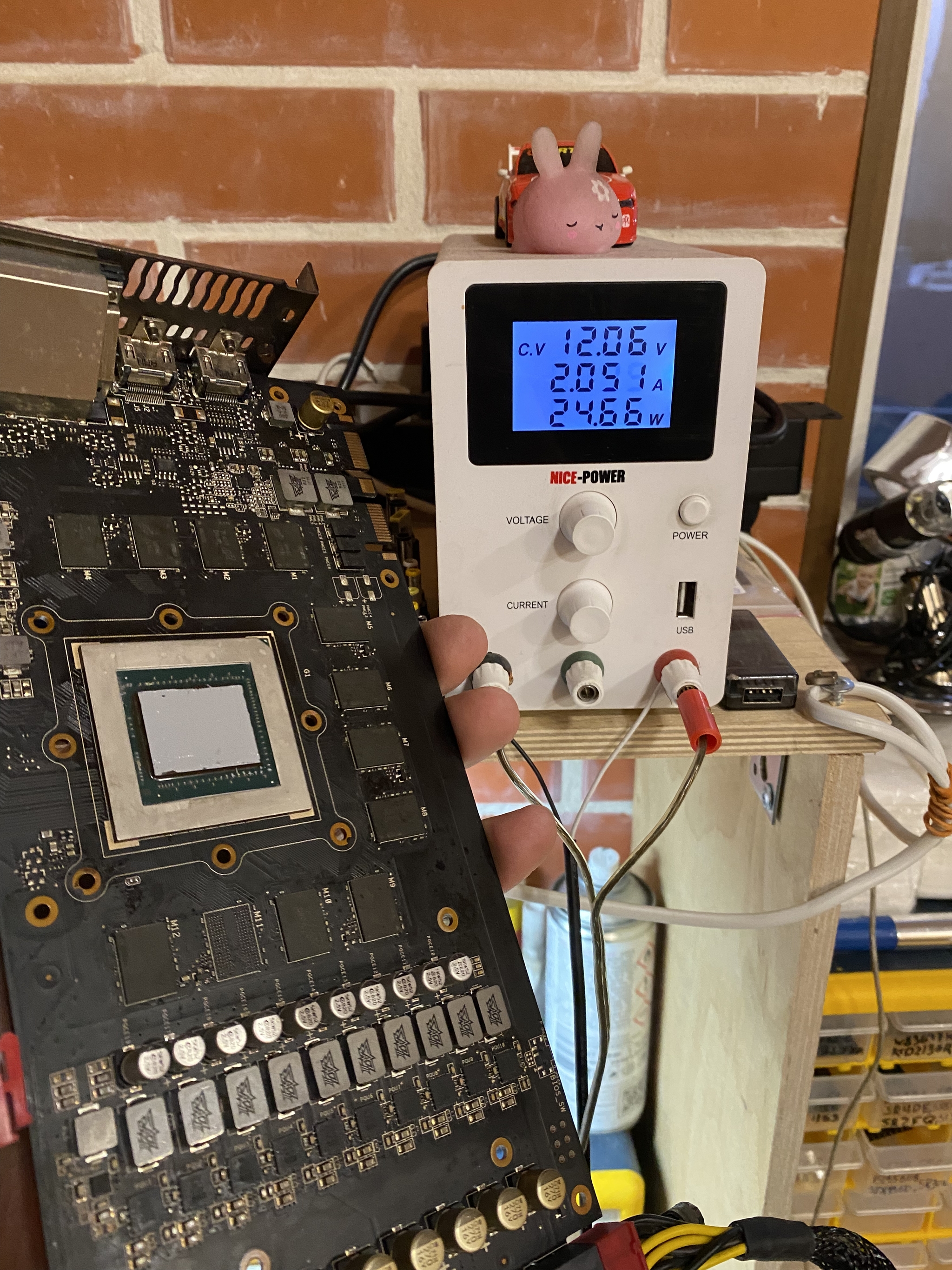

Значит дальше реболлим ГПУ и проверяем уже с ним:

Вполне себе нормальное потребление. Все основные питания поднялись.

Но сопротивление в 10 Ом по питанию видеопамяти очень смущает. Норма около 40.

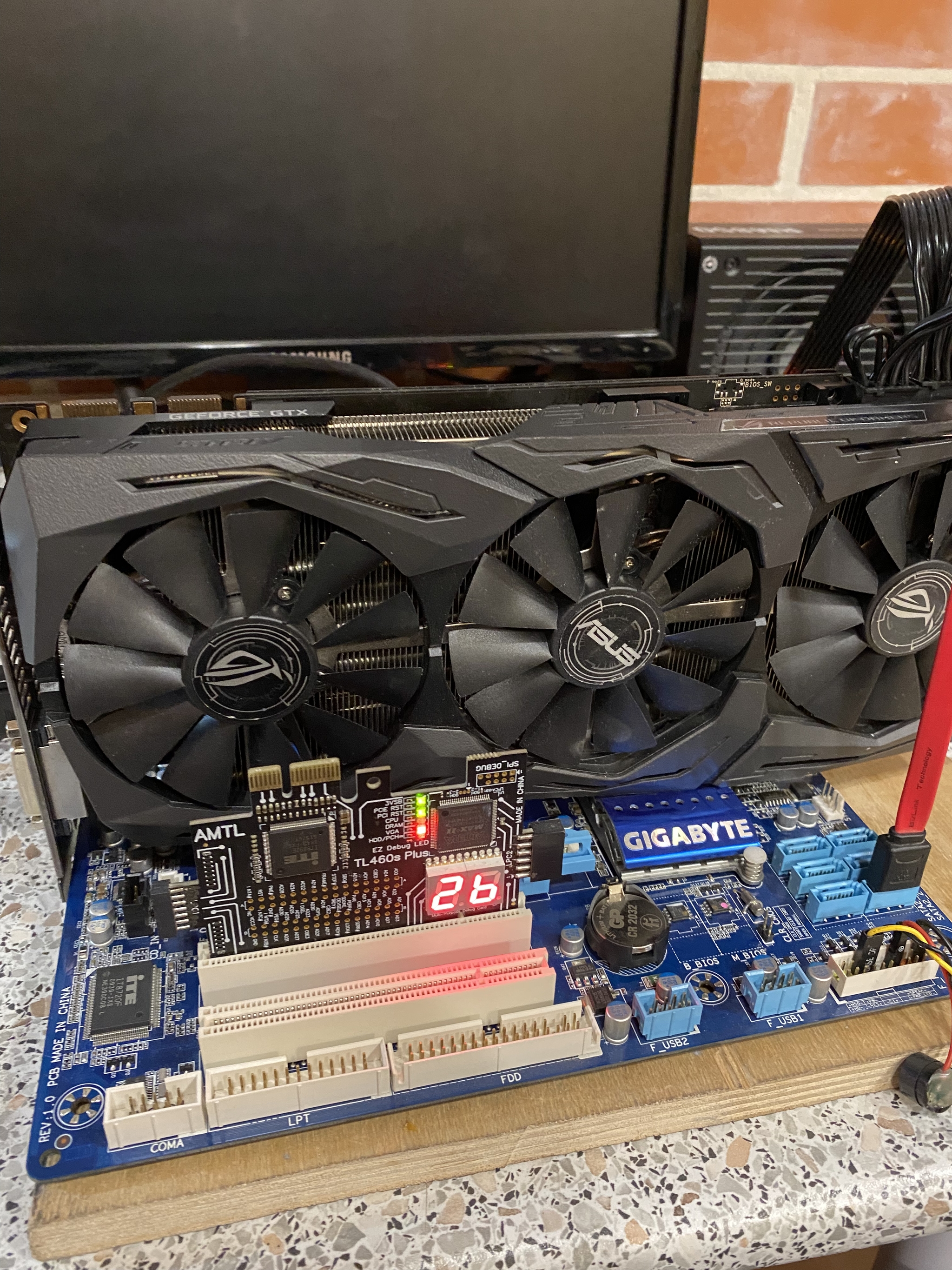

Раз уж все питания поднимаются и кз нет, включаем в тестовом стенде и проверяем результат:

Карта несколько секунд висит на посткоде b2, затем материнская плата инициализируется и зажигается матрица.

Типичное поведение для карт с проблемами с видеопамятью.

Запускаем тест матс:

Печаль…такой репорт матс в 99% говорит о проблемах с контроллером памяти в ГПУ.

Для ремонта и диагностики этой карты нужно менять ГПУ, плюс мы имеем неизвестное состояние всей видеопамяти, так как скорее всего изначально были проблемы с питанием видеопамяти.
Так что дальнейший ремонт будет финансово не оправдан.

Мне больше интересно другое: на карте скорее всего изначально вышел из строя транзистор по питанию видеопамяти. Для чего в сервисе снимали видеочип?
Я допускаю мысль, что его могли подменить на неисправный, учитывая как его просто прилепили)
но правды мы уже не узнаем к сожалению.
