Паяльная станция Kada 852+. Нужна помощь!

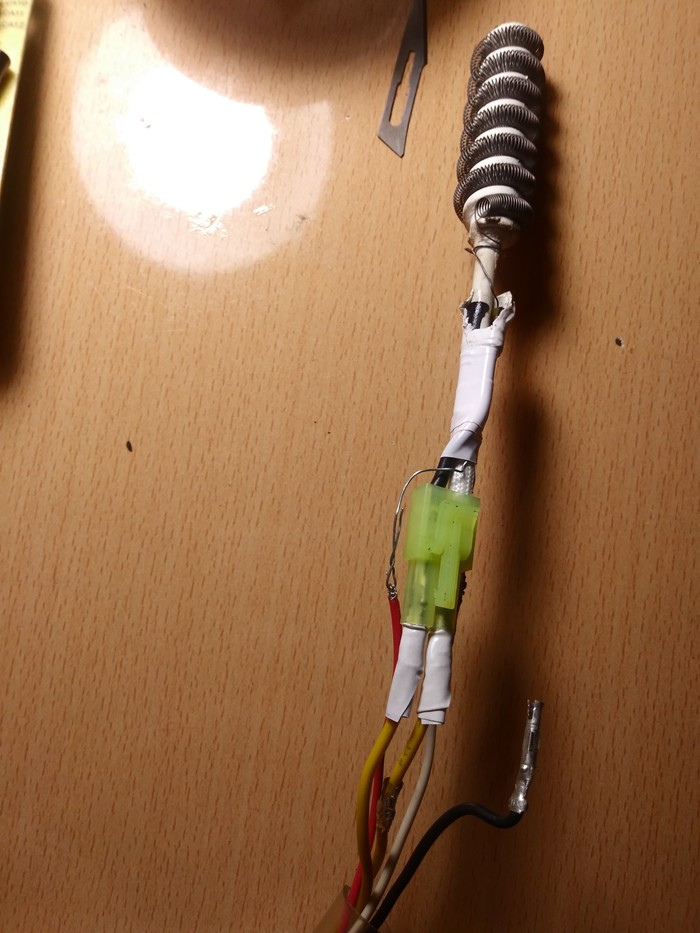

Добрый день, уважаемые знатоки! Подскажите с ремонтом паяльной станции Kada 852d+. Замкнули 2 желтых провода на нагревателе термофена (jk3, внизу, справа от радиатора). Далее было при включении в сеть сразу включался нагреватель на максимум. Заменил семистор bta08(с радиатором который, закоротил) и менял ОУ ic1( который с 8 ногами). Теперь ситуация другая, при включении тумблера нагреватель включается на 1 секунду и дальше не греет. Подскажите, пожалуйста, в чем мб дело? Схем в интернете на kada нет.

Паяльная станция Kada 852+. Нужна помощь! Сообщество ремонтеров - помощь, Помощь, Электроника, Длиннопост
Паяльная станция Kada 852+. Нужна помощь! Сообщество ремонтеров - помощь, Помощь, Электроника, Длиннопост
Паяльная станция Kada 852+. Нужна помощь! Сообщество ремонтеров - помощь, Помощь, Электроника, Длиннопост

Найдены возможные дубликаты

+2

Проверь кондер на КЗ

Иллюстрация к комментарию
раскрыть ветку 2
+1

Смотри кондер, который параллельно стоит с термодатчика с фена, его пробивает

0
Кондер в норме, он на паяльник идёт
+2
Нет схемы, разрисуйте кусок схемы: нагреватель фена - симистор - управение - датчик температуры - усилитель сигнала температуры - микроконтроллер.
Благо схема простая.
Для примера возьмите схему от другой паяльной станции.
раскрыть ветку 4
0
Спасибо, в понедельник займусь, надо наверно от симистра топать, раз его замкнуло
раскрыть ветку 3
+1
6ногая хрень рядом с симистором это оптопара, для гальванической развязки горячей стороны с холодной. Дальше нее не могло высокое пролететь. Проверь оптопару.
Иллюстрация к комментарию
раскрыть ветку 2
+1

а тут точно нет КЗ ? и не спалили операционик когда так паяли ?

Иллюстрация к комментарию
раскрыть ветку 4
+2
Операционник новый ставил. Да, выглядит, конечно, хреново, но все в норме, дорожки как надо.
раскрыть ветку 3
+2

Не надо тебе больше паяльник в руки брать. Не надо ! )

раскрыть ветку 2
0

Так это же клон Lukey 852D+. На люкей тоже нет схем?

раскрыть ветку 1
0
На lukey другая схема
