Вот буквально вчера демонтировал "это". Ввод выполнен в автомат снизу, две фазы потому что щит на кухню, насос скважинный и освещение. Первая фаза на котёл уходит. Особенно порадовали земля и ноль. Розетки наверное по очереди ставили разные "специалисты".
Отдельно посмеялся при создании поста, по причине того что автоматически ставит тег "Перфекционизм" 😅
В том же самом коридоре 5 розеток и две из них постоянно заняты конвекторами. 1,5 и 2 кВт. Дом деревянный, хозяин дома периодически то шлиф машину то ещё какой инструмент включает в розетку. А надо по вашему задрочиться бегать в подвал включая постоянно автомат. Площадь дома по первому этажу 350 квадратов. И 50 квадратов второй этаж.
Только на переменном токе. С постоянным надо внимательно смотреть что и куда заходит. Там есть сюрприз.
И с переменкой тоже можно поймать сюрприз. Не с вводом конечно. Например как здесь было - отключаешь ты выключателем ноль, а в старом светильнике фаза прошибает на корпус. Вот полез ты менять лампочку и через некоторое время звонишь в скорую/электрику.

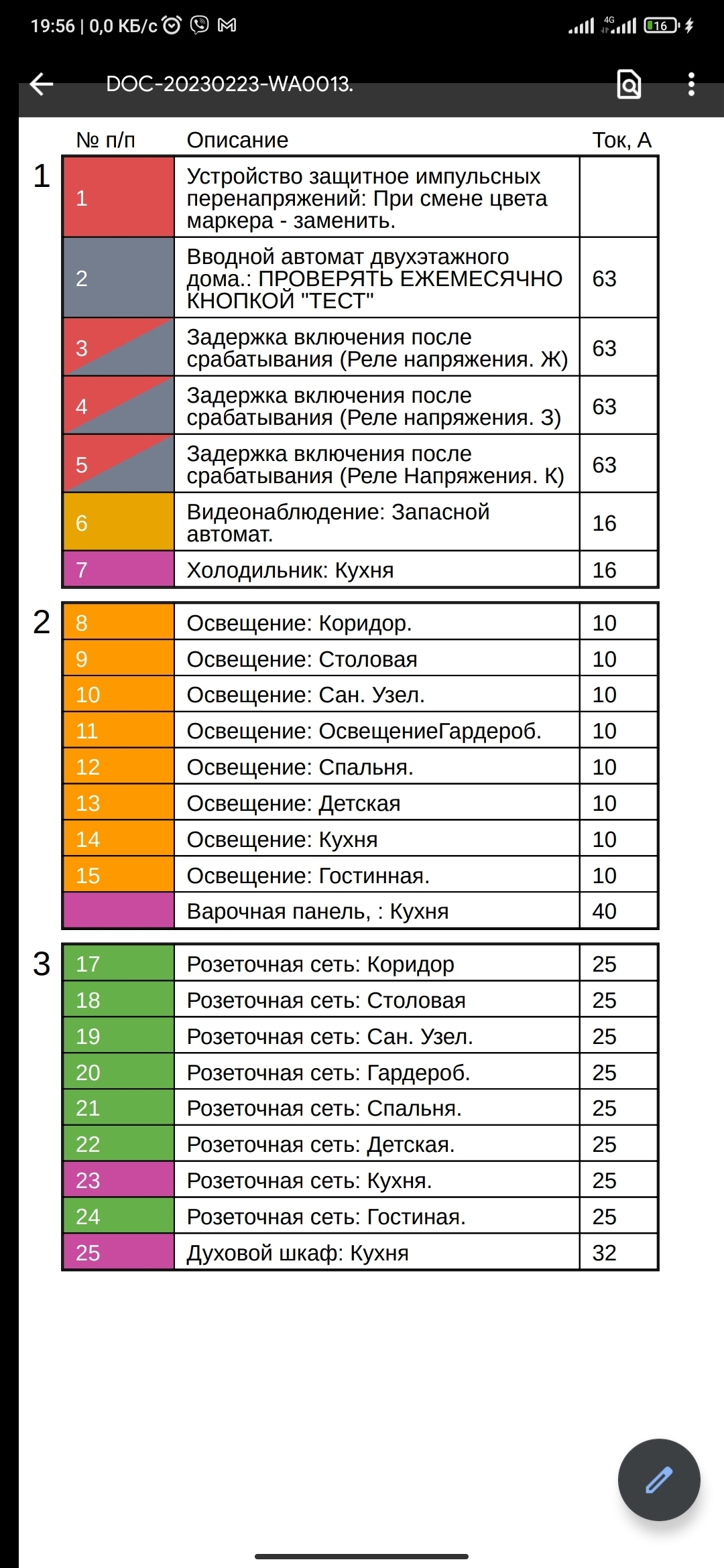

Надо документы смотреть, не помню честно. Вот легенда щита. Но я там тоже не написал. Запасной автомат кстати потерпит изменения. Видео наблюдение, роутер и пожарная охрана будет сидеть на нем. В случае отпуска отключаем всё кроме верхнего ряда.
На пальцах. Существует в комнате розетки. К ним идут провода, сечением 1,5 квадрата. Эти провода соединены (выбрать любимый способ, кроме пайки заземления) с проводом сечением 2,5 квадрата. В своё время этот провод соединен с клеммами автомата номиналом 25 ампер. Даже если мы вставим в розетку сварочный аппарат и начнём варить на 200 ампер, а точнее начнём баловаться и зажигать зажигать зажигать дугу ( сварочник в этот момент потребляет высокий пусковой ток) то при нагреве свыше 70 градусов всей цепочки проводов у нас включиться автомат. Да, тот самый автомат на 25 ампер. И без разницы. Провод нагревается по всей длине сразу же практически. 1,5 чуть раньше нагрееется конечно и может достигнуть температуры и 80 градусов. А может даже и загореться розетка, но это уже дело в контактах самой розетки.
Или ты думаешь что если у тебя в квартиру заведено 40 ампер то они упираются в автомат и невозможно потребить например с него 25 ампер, или кратковременно 45 ампер? Кулоны ночью в щите стоят и ждут пока ты утром встанешь и чайник включишь 😅
Замена полностью всего. ГРЩ и ввод тоже потерпят изменения, как только мерзлота с земли уйдёт. Конкретно этот щит был кухонный и к сантехники относился. Насос, вднг и греющие кабеля на скважину. Помимо розеток.
Теперь в подвале три накладных пластиковых щита.
Один по дому,
Второй по подвалу и фасаду.
Третий по сантехнике.
Там в принципе то всё работало. С 98 года как сделали основной монтаж, а потом добавляли потихоньку. Но это не означает что надо жить по принципу Работает - не трогай.
Классно что ты с ником Электрик220 сделал вывод что щит с поста нормальный. Это значит что всегда у меня будет работа.
Он в мусорку отправился) есть фото с готовым щитом, но без внутреннего исполнения. Не делаю я вау эффект и красоту для ютуба и прочих тиктоков. Просто провода в косе, стяжками соединены и по автоматам разведены.
