Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А

Поступил ко мне пару месяцев назад на ремонт сварочник. Очередной трупик. Фотка сделана уже после ремонта. В инете фотку этой сварки не нашел. Видимо очень древний.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Итак. Вскрываем...

Обнаруживаем резистор на 47ом в обрыве. Хм. значит что то силовое в КЗ ушло...

Начинаем вызванивать все силовые элементы.

Обнаруживаем выбитые IGBT транзисторы в количестве 4 штук. Вполном КЗ. И кондер между верхним и нижним высоковольтным плечом вместе с IGBT транзисторами.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

После того как мы отпаяли все эти сгоревшие элементы, впаиваем резистор на 47ом тот что сгорел в софт старте и пытаемся запустить хотя бы дежурку сварочного аппарата.

Такс. Аппарат зажужал. Индикация работы есть, значит дежурка целая. Хорошая новость, не надо восстанавливать дежурку.

Кидаем резисторы на затворы вместо IGBT транзисторов и смотрим на сигнал.

Как детективы ищем причину поломки.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

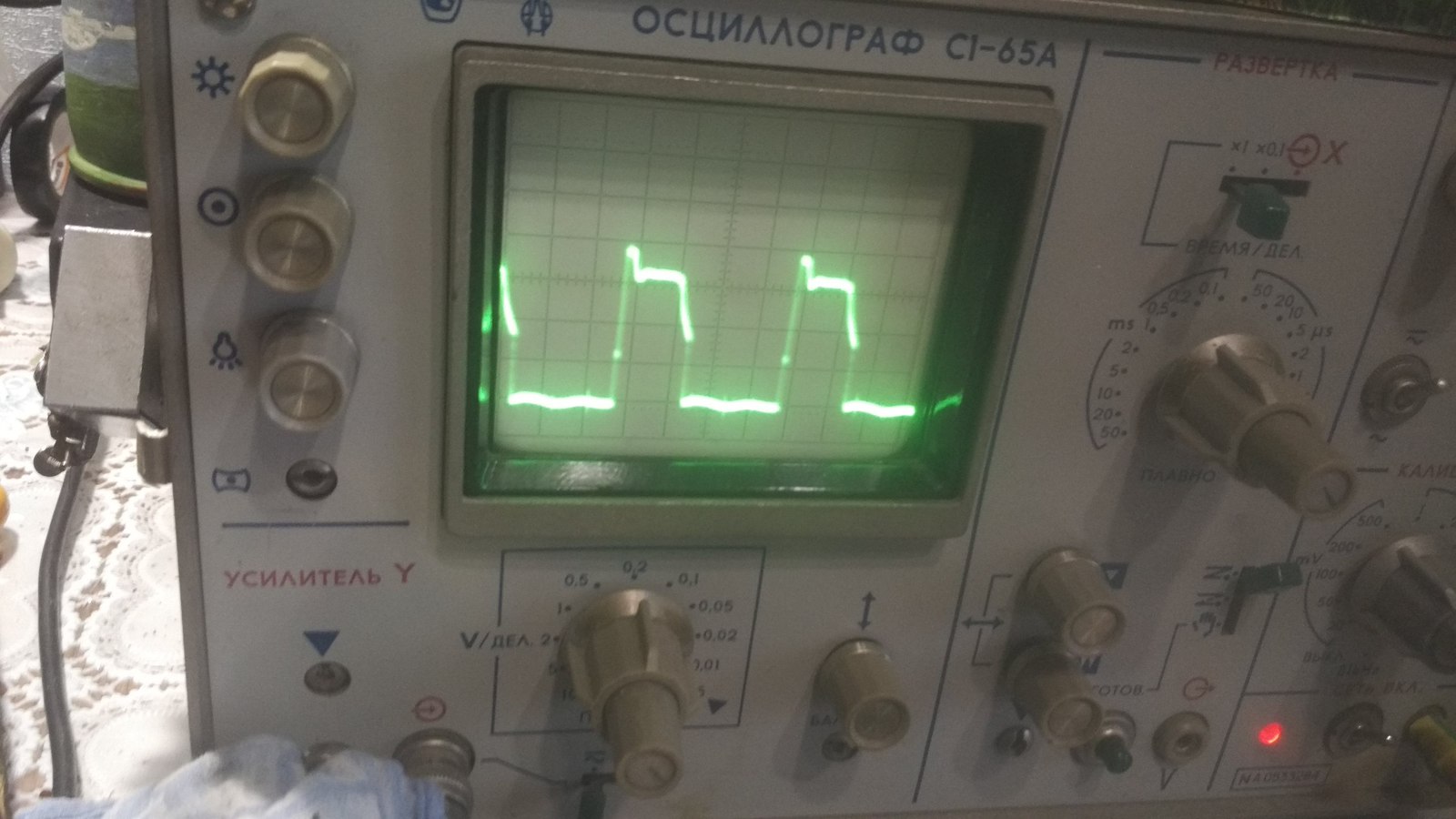

Получаем такие осцилограммы

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Ясно. Опять Трансформатор гальванической развязки полетел.

Для ясности посмотрим что приходит на полевик который качает ТГР.

Точно, ТГР во всем виноват....

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Мотаем новый ТГР...

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Включаем, и видим что сварочник много жрет тока, периодически отключается и запускается. Нехорошо. По всей видимости транс в насыщение заходит и практически коротит 18в линию питания дежурки.

Еще мотаем на другом трансе и опять, большое потребление.

И опять и опять и опять.

Короче, с этой сваркой я отмудохался знатно. Где то на 20 или 30 попытке ТГР более менее подошел. Не ну потреблял он ток конечно ненормально много но ниже уже никак не мог опустить ток потребления(25-30вт). Ну и ладно видимо это и есть его режим работы.

На затворах кстати сигнал стал заметно лучше.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

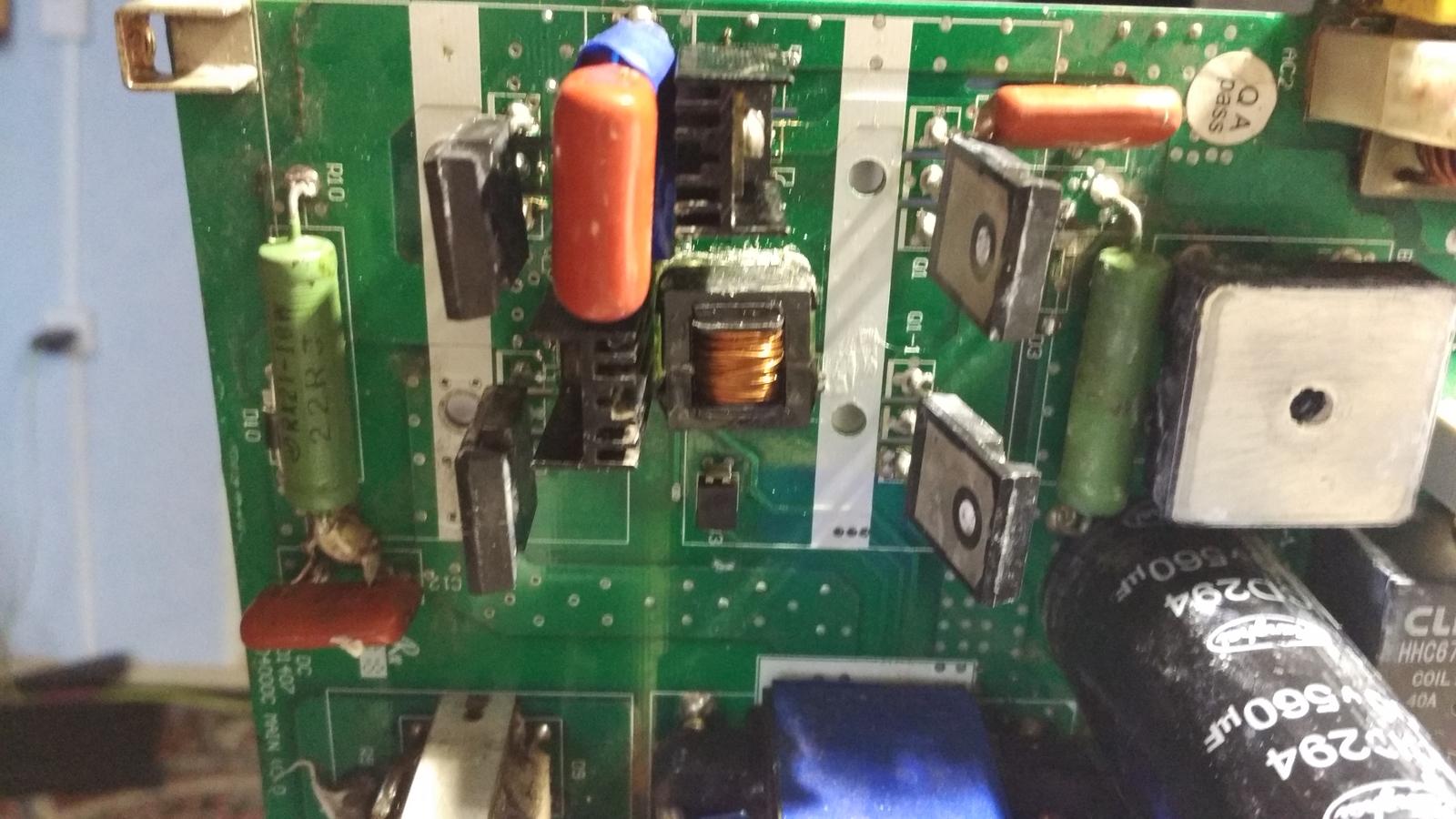

Фотка самого ТГР. Подцепил с внешней стороны платы. Потом когда все доведу до ума переставлю внутрь.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Ладно. Кое как ТГР подобрали. Впаяем IGBT. И убираем нагрузочные резисторы с затворов.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Впаяли. Снимаем осцилограммы с затворов. Красным помечен нуль. Там деление не 10в/дел а 2в/дел.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

И тут у нас появились помехи. Дальнейший анализ причин появления этого бугорка выявил что эти помехи уменьшаются со снижением индуктивности ТГР. НО СО СНИЖЕНИЕМ ИНДУКТИВНОСТИ ТГР РАСТЕТ ТОК ПОТРЕБЛЕНИЯ ТГР. А если у нас ТГР будет много потреблять ток то во первых он будет нагружать дежурку и сам еще нагреется. А это трансу ой как не хорошо.

Так как уже мне и самому некуда деватся, пришлось искать золотую середину то есть я уменьшил индуктивность ТГР зазором что бы и потребление было не таким большим и  помехи уменьшить с затворов.


И вот что получилось. Помех стало меньше. Практически не заметно.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Ладно. Посмотрим есть ли напряжение на выходе и соберем в корпус.

Как обычно очищаем плату от канифоли. ТГР перемещаем внутрь. На другую сторону. И заливаем в эпоксидку.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост
Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Красным выделен гасящий резистор который обрывается если есть КЗ.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост
Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост

Напряжение на выходе есть. Потребление тока более менее. Около 25-30вт судя по накалу лампочки. Отправляем его к электроду.

Видео работы скинуть что то не получилось. Пишет что рейта не хватает. Но сварочник теперь исправно работает. С клиента 1.5к

Для любопытных скину схему. Там 4 ключа а не два.

Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост
Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост
Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост
Очередной затяжной ремонт сварочника FEJI 4000 на ток в 160А Сварочный Инвертор, Ремонт, Igbt, Инвертор, Сварочный аппарат, Длиннопост
