Погорел автомат на 25а,тесть его делал на Эл/ печку. По старинке,один на минус, один на фазу. Вот,дано: входящие скорее всего алюминь, поэтому и погорел ноль. Тещя просит помочь,а я слаботочных,ну типо электрик не доделаный /учился когда-то/. А да,нанять мастера денег нет,вот такая жопа. Помогите советами.....
П.С. - внутри,для топа
Ну куда он у тебя после автомата уходил - туда и девать. :)
Только без автомата.
Прикол в том что если ты "ноль" разрываешь автоматом, то он должен разрываться вместе с "фазой" а следовательно автомат тогда должен быть двухполюсным, а не два однополюсных.
отдельная клеммная колодка

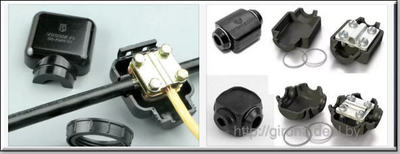

на край можно в "орех" всё зажать провода если сложно поставить клеммник на щит
.
ну если всё же автомат на ноль то стоит брать 2\3 полюсные чтобы срабатывание любова выключало весь пакет
Купи кабель ВВГнг(А)-LS 3х4мм, вместо сгоревших автоматических выключателей поставь новые, желательно Schneider Electric хотя бы (для себя если делаешь) такого же номинала и собери схему заново по такому же принципу.
PS Кстати на "ноль" автомат ставить не надо, достаточно только на фазу.
Периодически затягивай контакты (1-2 раза в год).

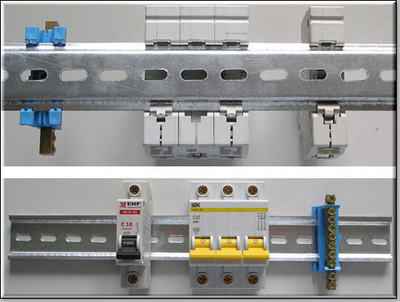

будете покупать купите сразу дин-рейку на которую всё крепить
а то как сейчас на весу всё будет..не айс
ну начать стоит с покупки автомата . (2\4 по 16А .)
после попытаться добыть провод из стены (расковырять штукатурку) который идёт на квартиру
.
поставить ещё один автомат для вашей печки раз там провода из разных матерьялов
.
а раз с ваших слов там есть ещё в подъезде автоматы (40А) на выключение .
то проблем больших не должно с этим быть
ну тут судя по фотке алюминий к меди скрутили после в автомате зажали
что и грелось + пыли килограмм если на автомат рядом глянуть
Купи кабель ВВГнг(А)-LS 3х4мм, вместо сгоревших автоматических выключателей поставь новые, желательно Schneider Electric хотя бы (для себя если делаешь) такого же номинала и собери схему заново по такому же принципу.
PS Кстати на "ноль" автомат ставить не надо, достаточно только на фазу.
Периодически затягивай контакты (1-2 раза в год).
Тут дохера факторов. Пиздецкая скрутка на входе\выходе, потом, как указал @ak7m, сечение провода, плюсом сюда нагрузка (ХЗ печка какая). Вот все сплюсовалось и вышла жопа. Автомат менять однозначно, делать нормальную подводку исходя из параметров, указанных выше. Ну, или как вариант, навешать соплей и держать телефон под рукой, а номер 01 в памяти)
Тут дохера факторов. Пиздецкая скрутка на входе\выходе, потом, как указал @ak7m, сечение провода, плюсом сюда нагрузка (ХЗ печка какая). Вот все сплюсовалось и вышла жопа. Автомат менять однозначно, делать нормальную подводку исходя из параметров, указанных выше. Ну, или как вариант, навешать соплей и держать телефон под рукой, а номер 01 в памяти)

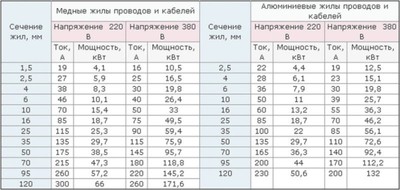

Начать с замены проводов, это не обсуждается. Данные провода явно нагрузку в 25 ампер не держат. Далее по порядку, в идеале полная ревизия всей электрики, ибо из-за такого перегрева возможна спайка изоляции проводов, что заканчивается обычно коротким замыканием и пожаром. Особенно при условии постоянного перегрева. Если здесь стоит с25, то что выше? 32? 40? А какое сечение? Советую полную реконструкцию с заменой проводов.
Контакт хреново протянут, вот и погорело. Бери новый автомат и протягивай на совесть, а то еще кучу спалишь.
Раз. Очень плохая идея ставить вот так два автомата, либо один на фазу только, либо ставить спаренный (двухполюсный) автомат.
Два. Алюминий имеет мерзкую привычку течь под нагрузкой, поэтому все винтовые клеммы где зажат алюминий надо протягивать переодически (раз в пару лет), иначе локальный перегрев и то что видим на фотографии.

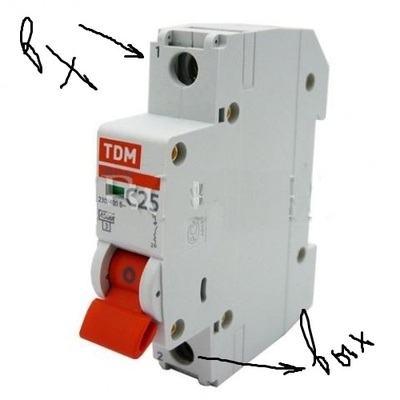

Одного не понял, почему вход и выход с TDM на одной клемме? Вроде, как сверху вход, снизу выход? Поэтому и сгорел, может быть, что к одной клемме подключение?
ну тут судя по фотке алюминий к меди скрутили после в автомате зажали
что и грелось + пыли килограмм если на автомат рядом глянуть
Начать с замены проводов, это не обсуждается. Данные провода явно нагрузку в 25 ампер не держат. Далее по порядку, в идеале полная ревизия всей электрики, ибо из-за такого перегрева возможна спайка изоляции проводов, что заканчивается обычно коротким замыканием и пожаром. Особенно при условии постоянного перегрева. Если здесь стоит с25, то что выше? 32? 40? А какое сечение? Советую полную реконструкцию с заменой проводов.
Контакт хреново протянут, вот и погорело. Бери новый автомат и протягивай на совесть, а то еще кучу спалишь.
