Новая жизнь старого магнитофона⁠⁠

Дано:
Магнитофон китайский 1 шт.

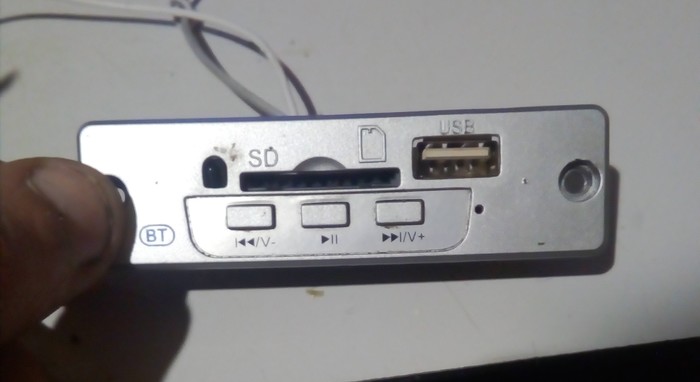

Блютус модуль со встроенным усилителем 1 шт.

Блок питания 5 вольт 1 шт.

Задача: Собрать все во едино, и шоб работало!

Для начала разбираем магнитофон, и ампутируем штатный трансформатор из магнитофона.

Извините за качество фото. Так уж вышло.

На его место крепим блок питания от модуля. (штатный трансформатор выдает 6.3 вольта переменого, а бп от модуля 5 вольт постоянки.)

Для удобства, провода припаянны заранее. Теперь провода от бп прокладываем во внутрь касетоприемника (именно там будет прятаться наш блютус модуль), при паиваем их к нашему модулю.

Провода идущие от модуля к динамикам припаянны заранее, осталось их только засунуть в глотку мафону и припаять к динамикам.

Да да, плату магнитофона я не извлекал. Она рабочая и в последствии может пригодится.

Итак, после того как все спаяли проверяем все, и собираем его обратно. Тестируем

Как видим, все арбайтн, то есть работаеть!

Далее буду думать, как совместить этот модуль с платой магнитофона, что бы можно было радио по слушать на нем. вся загвоздка в том что на кплате магнитофона дины подключаются последовательно, а на плате модуля блютус два динамика подключаются по отдельности (два разьема). Ну и разное питание у плат
