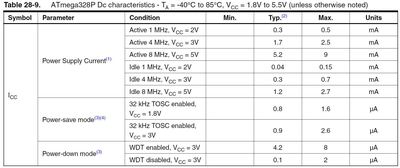

Наручные часы на OLED и Atmega328P⁠⁠

Этот пост - небольшое разнообразие среди моих постов о ламповых часах, вдруг кому будет интересно.
Вот результат:

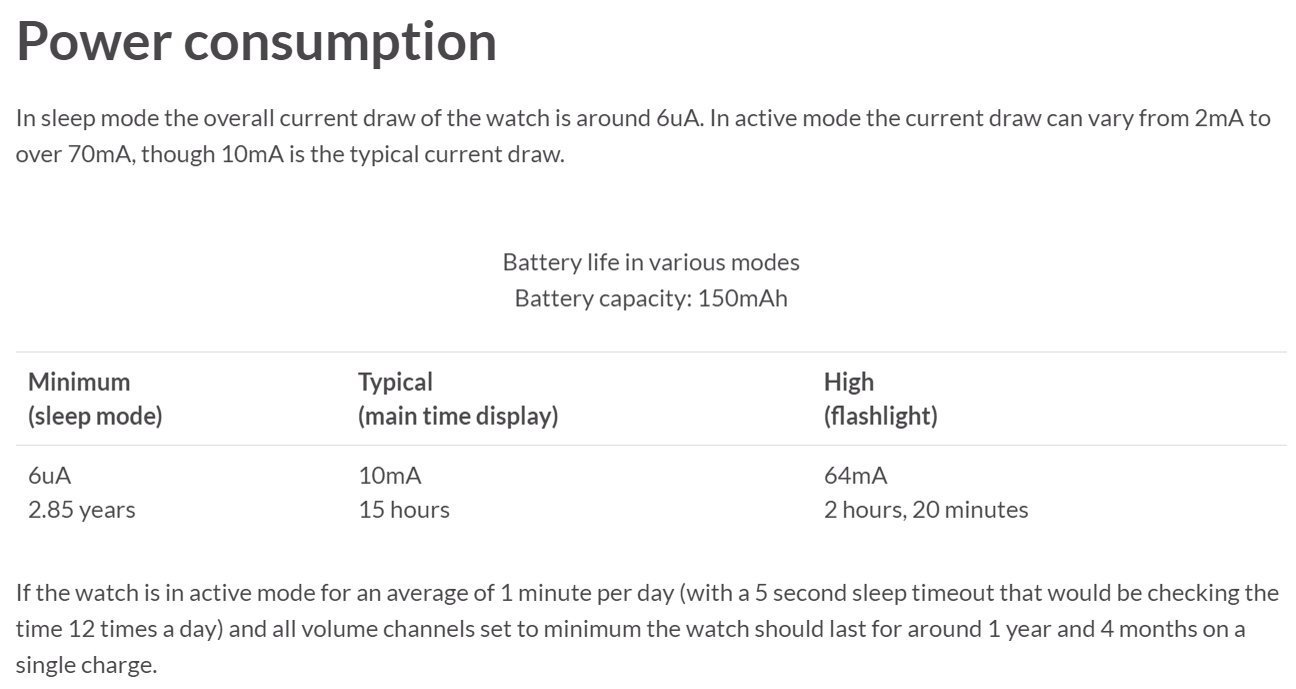

Оригинальный проект был случайно найден на просторах интернета несколько месяцев назад. Вот он: https://blog.zakkemble.net/diy-digital-wristwatch/

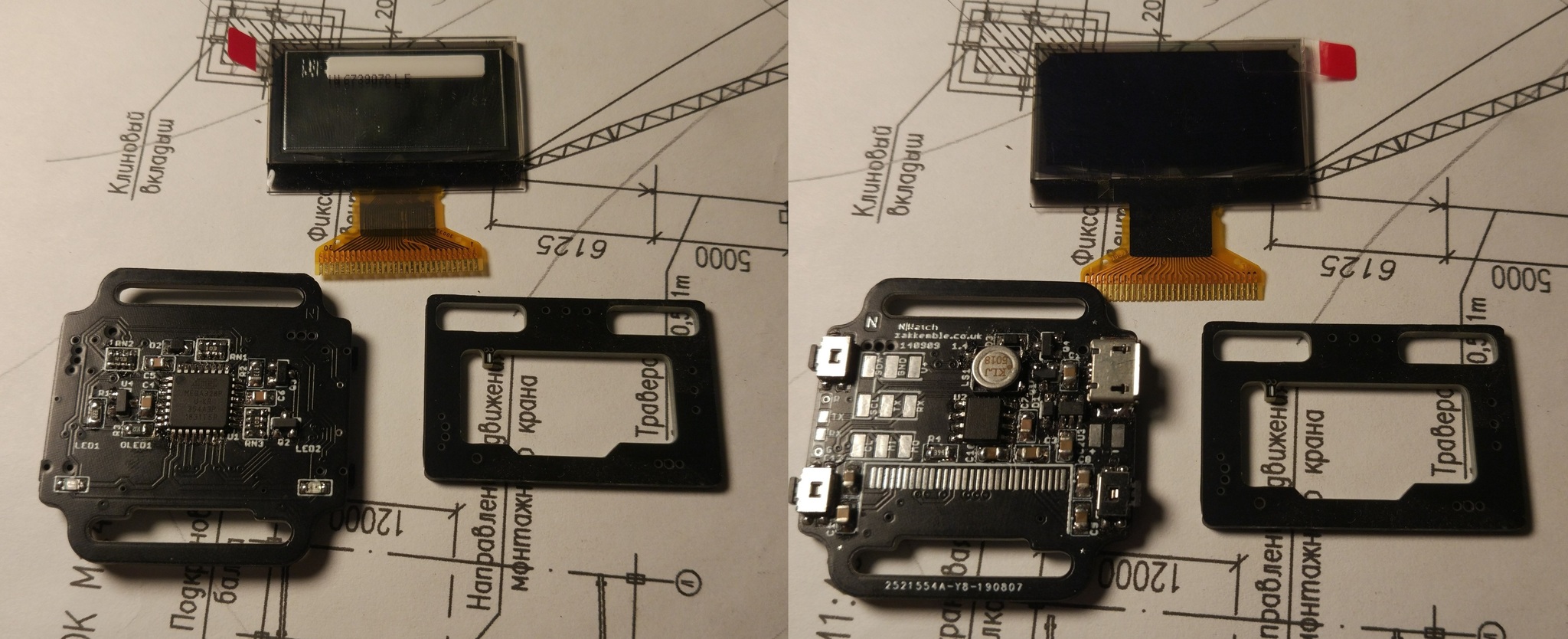

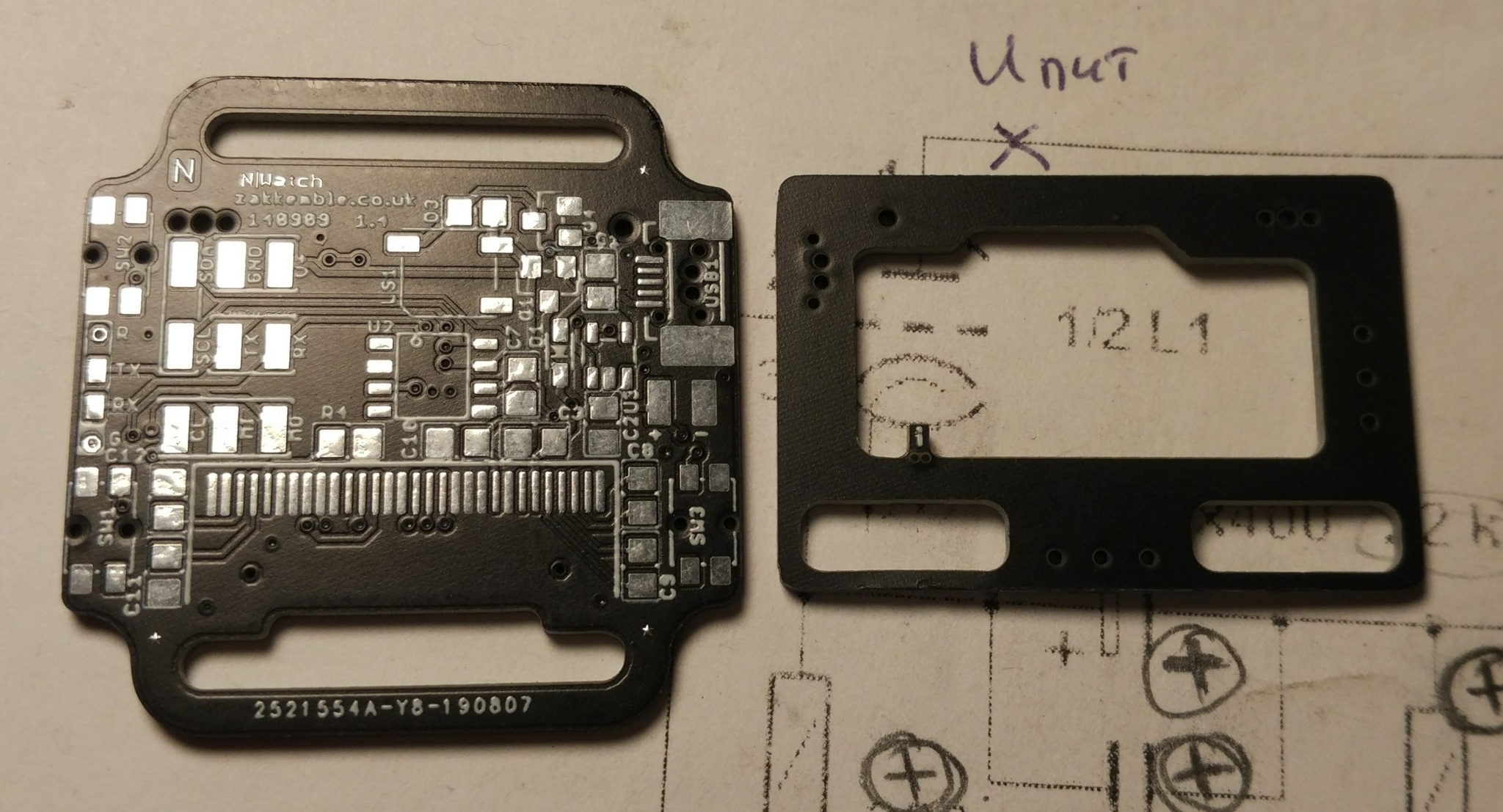

Первым делом были заказаны платы. Так как я не был уверен в успехе, заказал всего 5 штук, каждая из двух частей (собственно плата и проставка под дисплей):

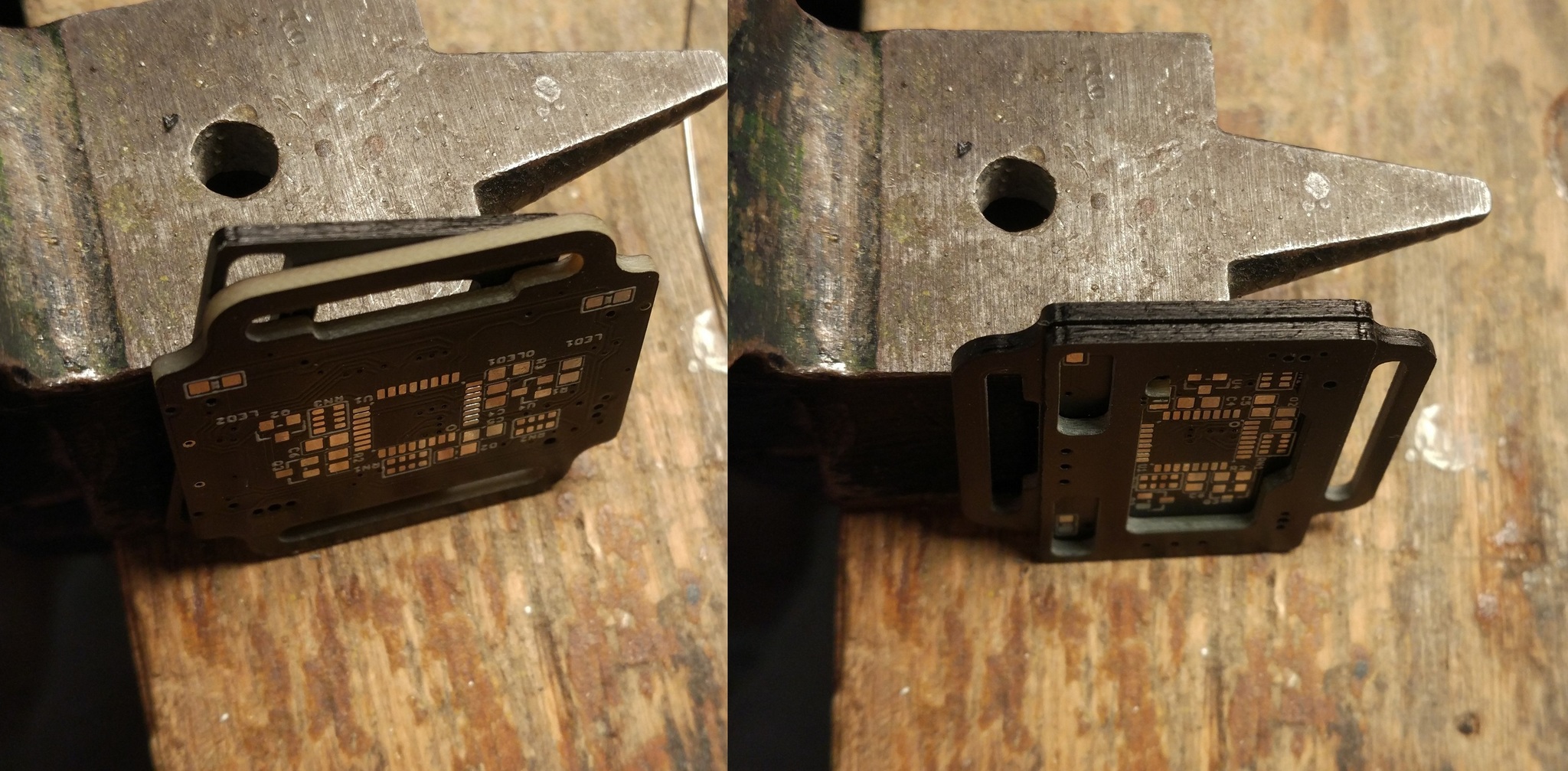

Сами платы с чёрной маской, так что и торцы я покрасил в чёрный цвет:

В проекте применены детали, которые не продавались в магазинах моего города - их пришлось заказывать в различных интернет-магазинах - это заняло много времени.

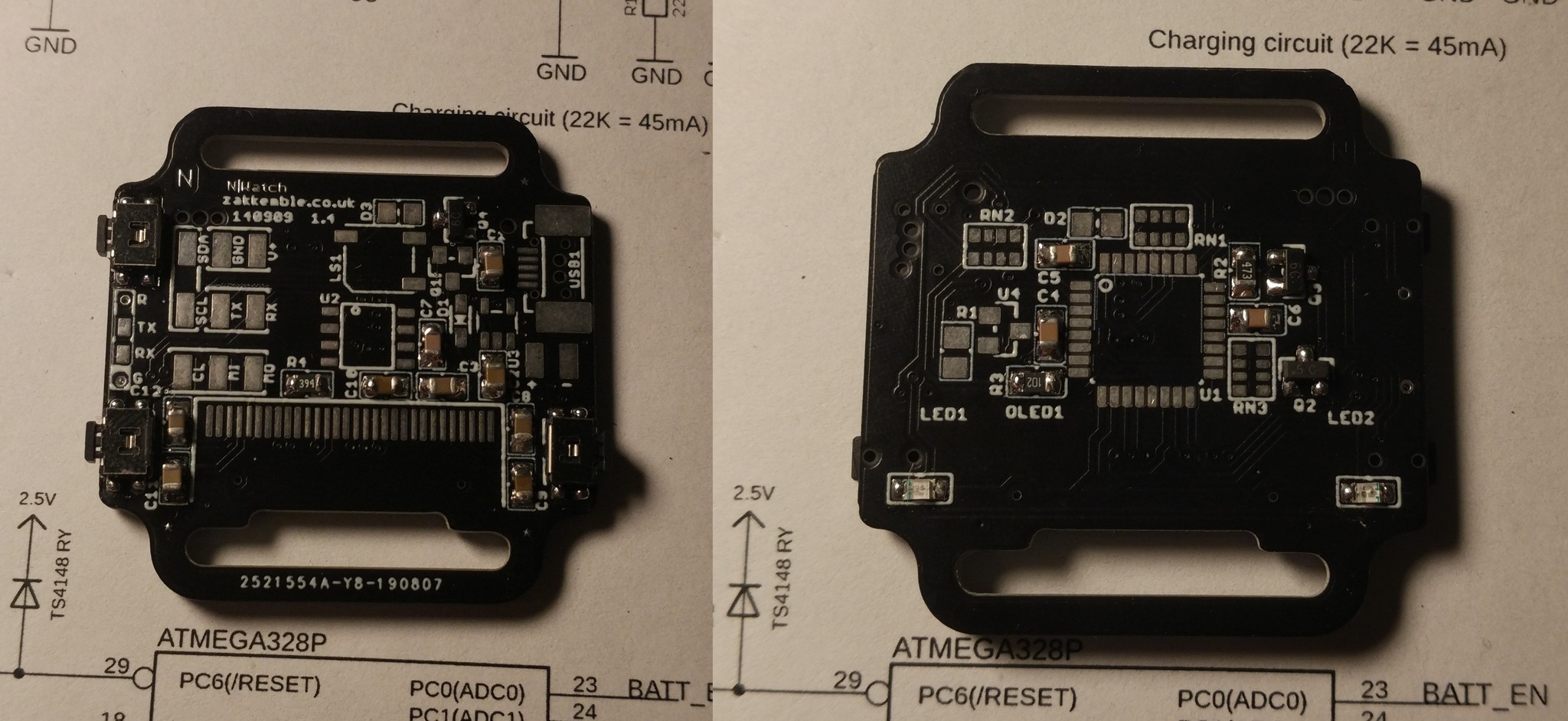

Промежуточный этап сборки:

Почти законченная конструкция:

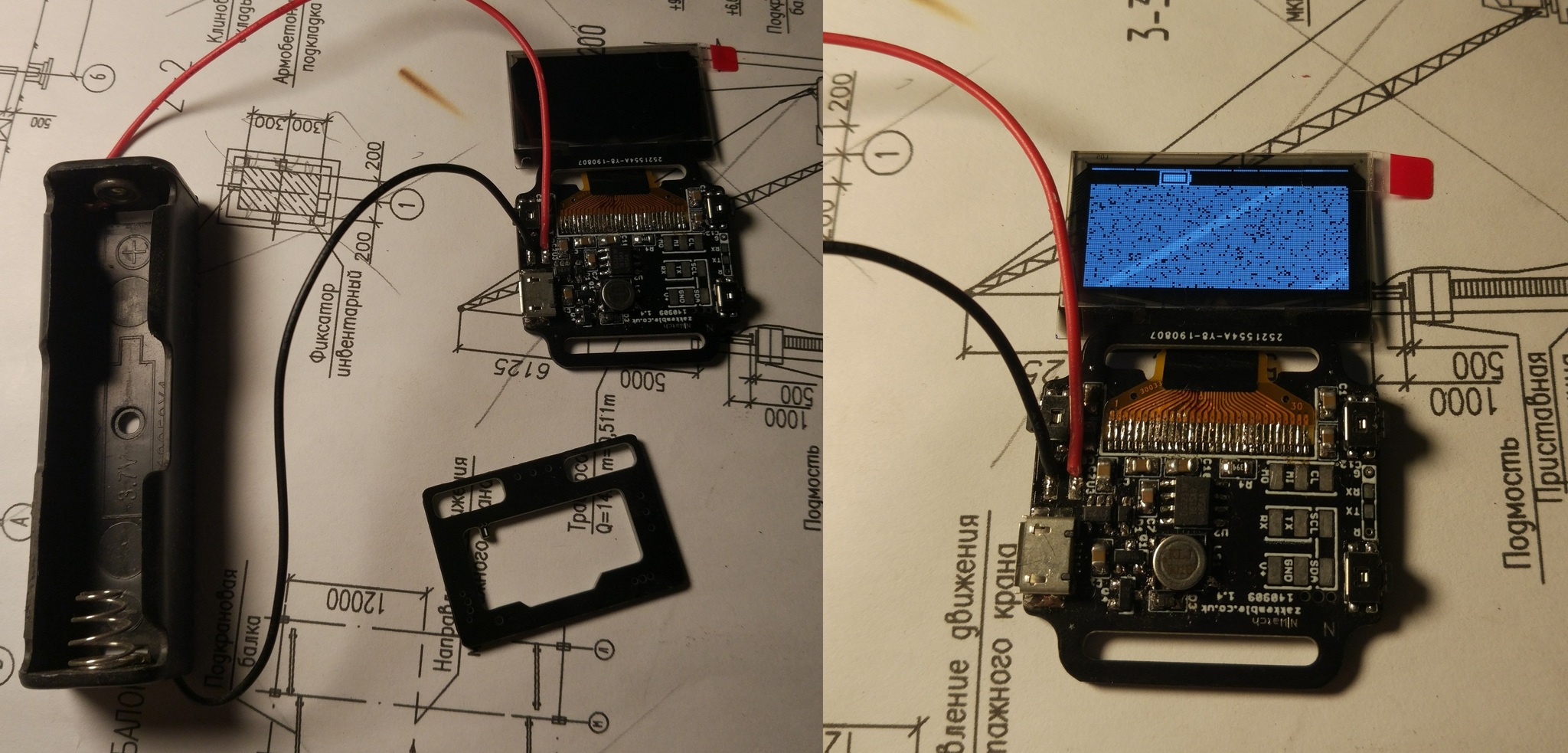

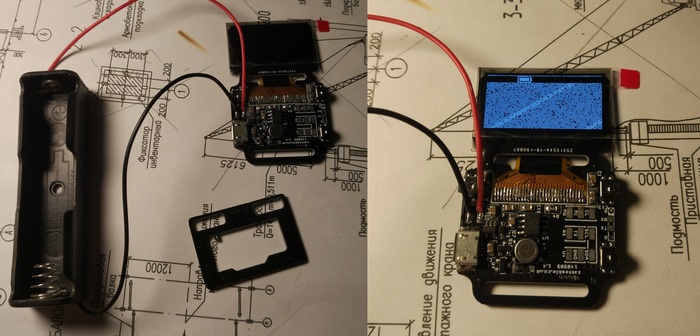

Для тестового запуска был использован обычный 18650 аккумулятор:

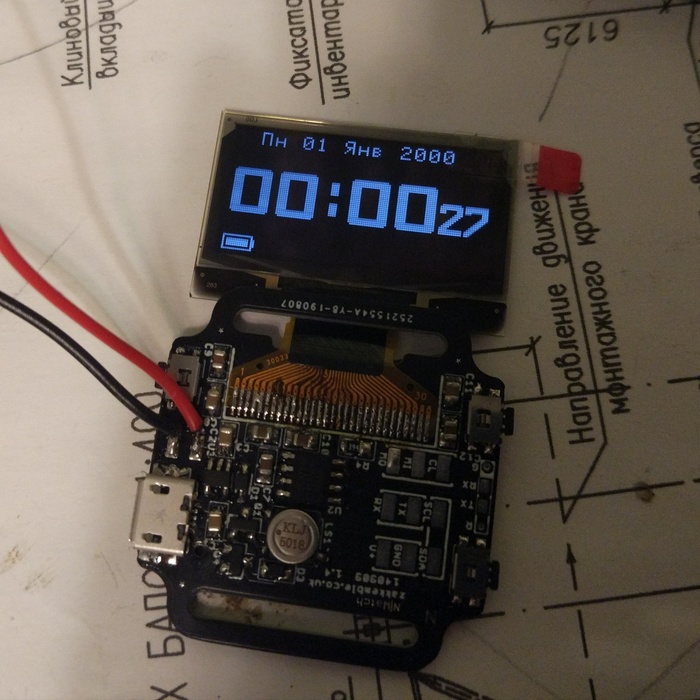

И вот тут началось самое интересное. Часы работали, но дисплей отображал лишь одну строку, да и то некорректно. Долго я пытался выяснить, в чём проблема, и наконец у меня это получилось. Как оказалось, проект хоть и поддерживает два типа дисплеев (которые выглядят одинаково, но имеют разный встроенный контроллер), прошивка компилируется под конкретную модель. Естественно, у меня была куплена не так. Сразу же я заказал новый дисплей, но так как ждать из Китая его долго, стал разбираться дальше. Нашёл исходники, скачал компилятор, стал править прошивку. И вот, спустя несколько попыток, у меня получилось:

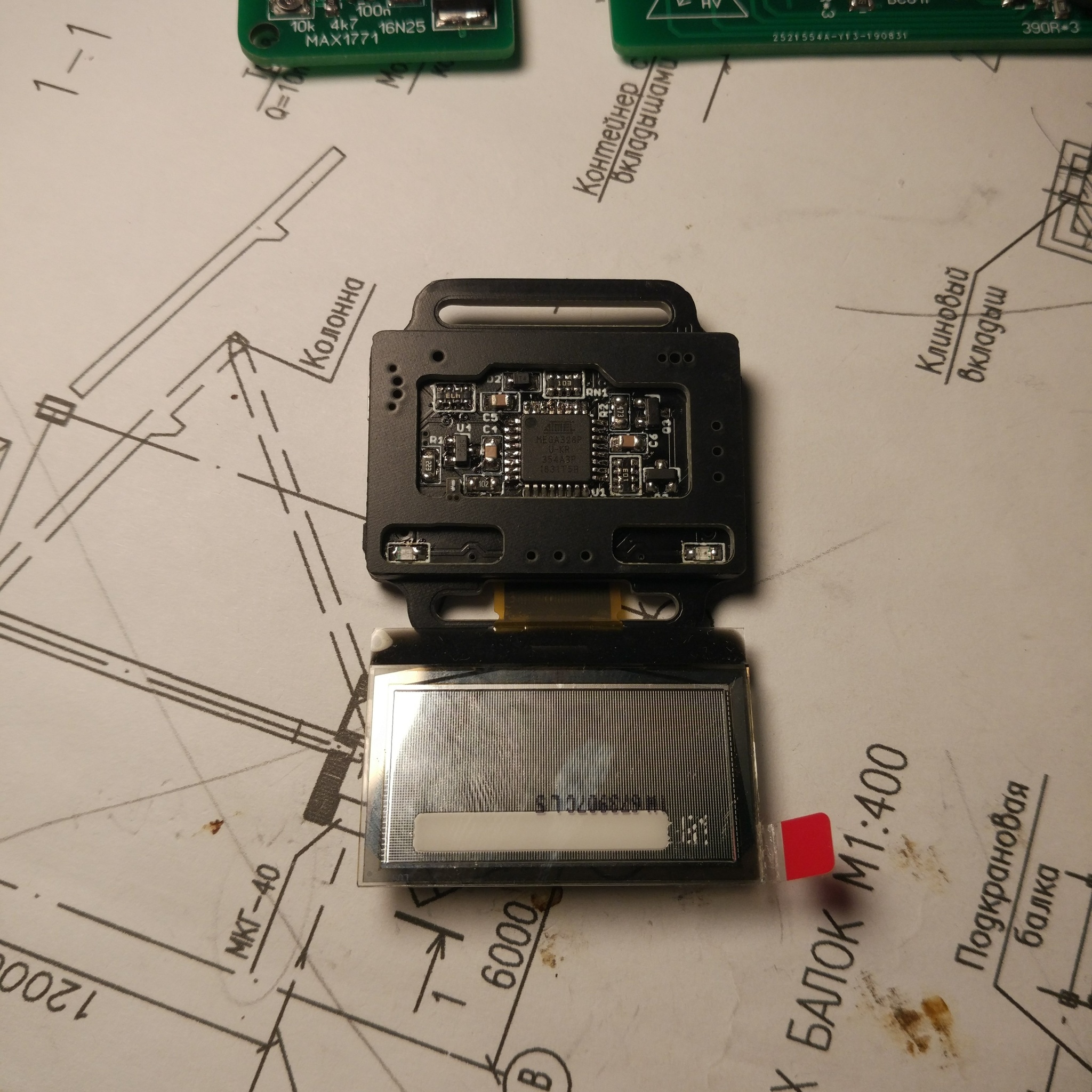

Далее последовала финальная сборка. Приклеил плату-проставку:

А к ней - дисплей:

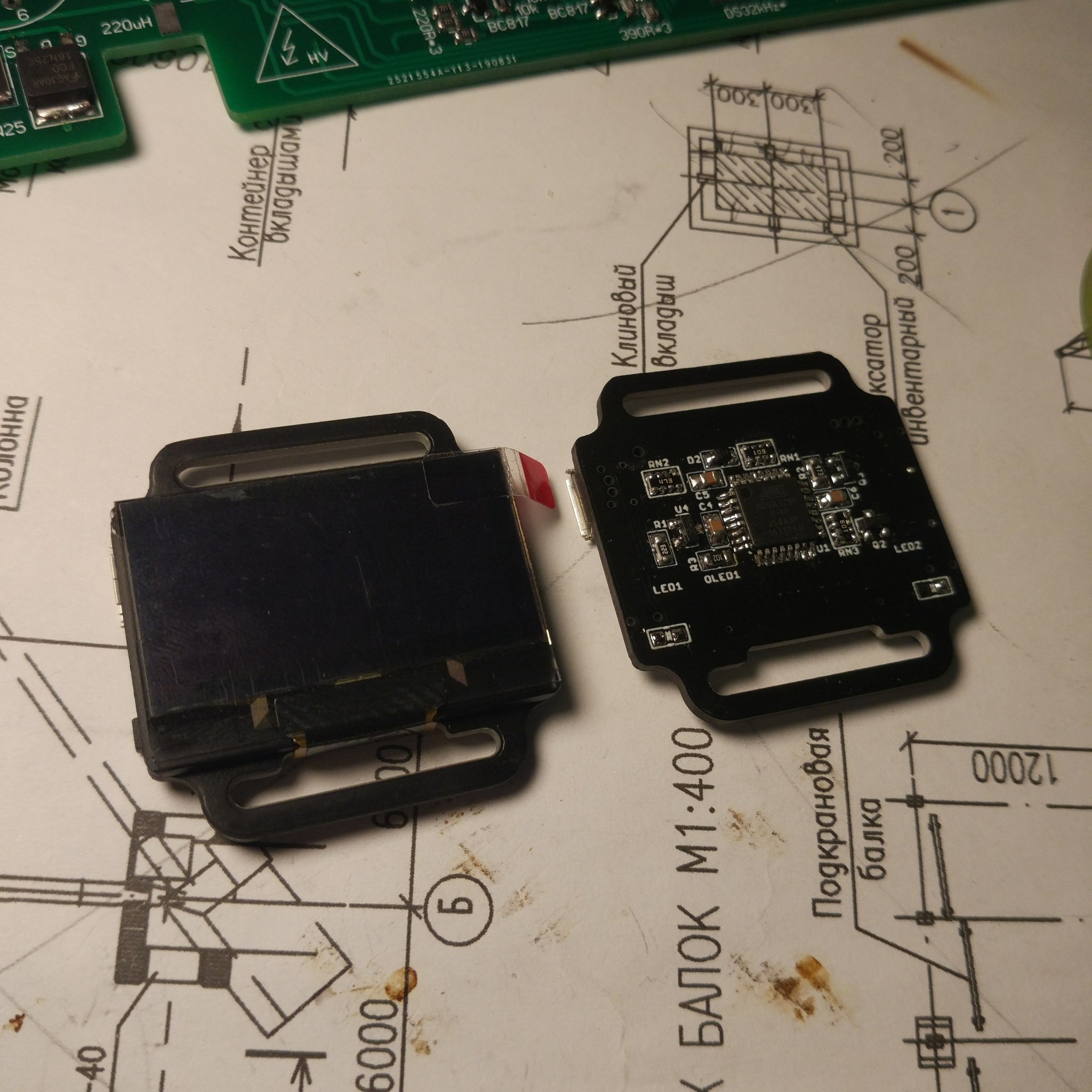

Справа, кстати, первая плата, прошитая под другой дисплей. Новую собрать мне было проще, чем выпаивать из этой микроконтроллер (пробовал программировать его внутрисхемно - не получилось).

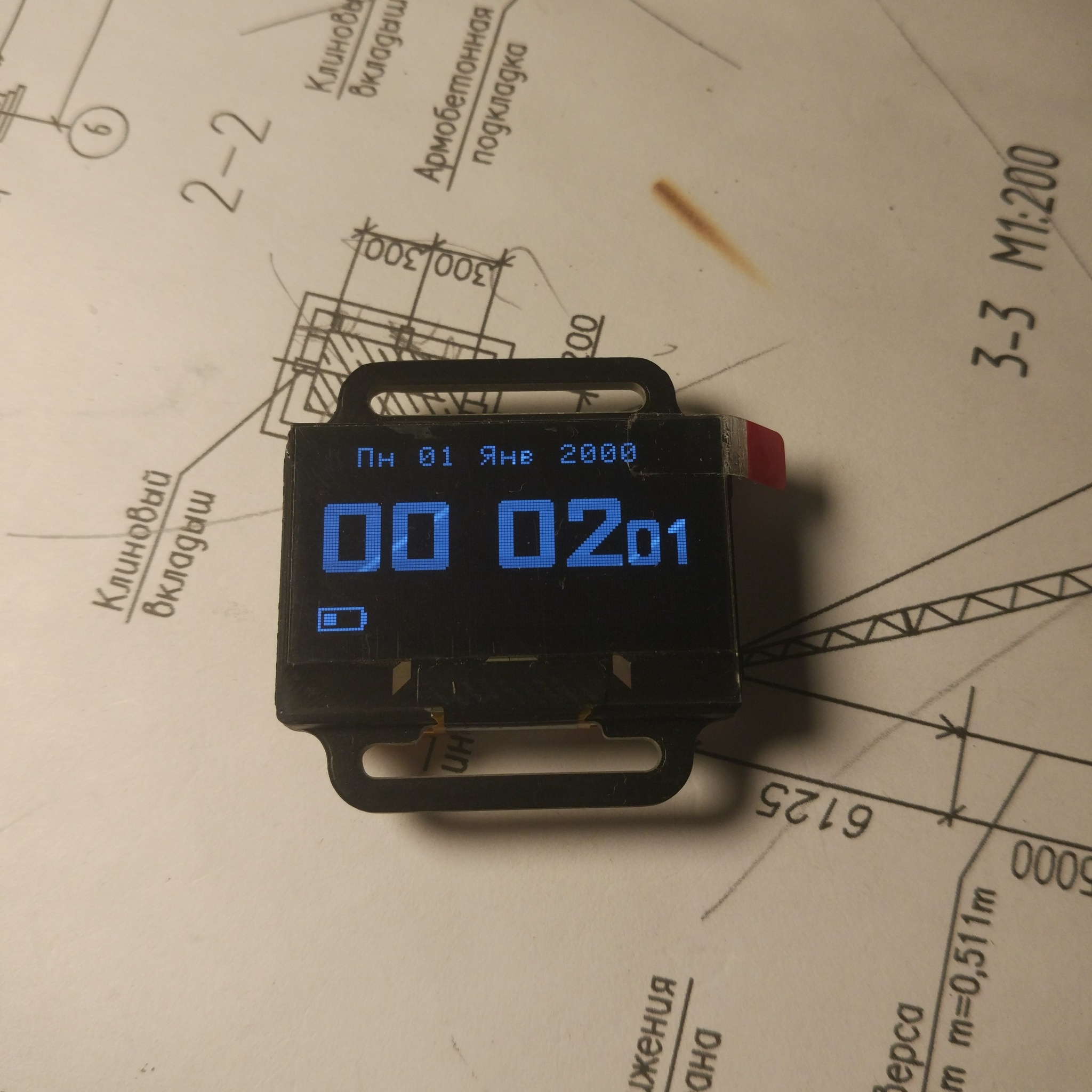

Тестовое включение после приклейки дисплея:

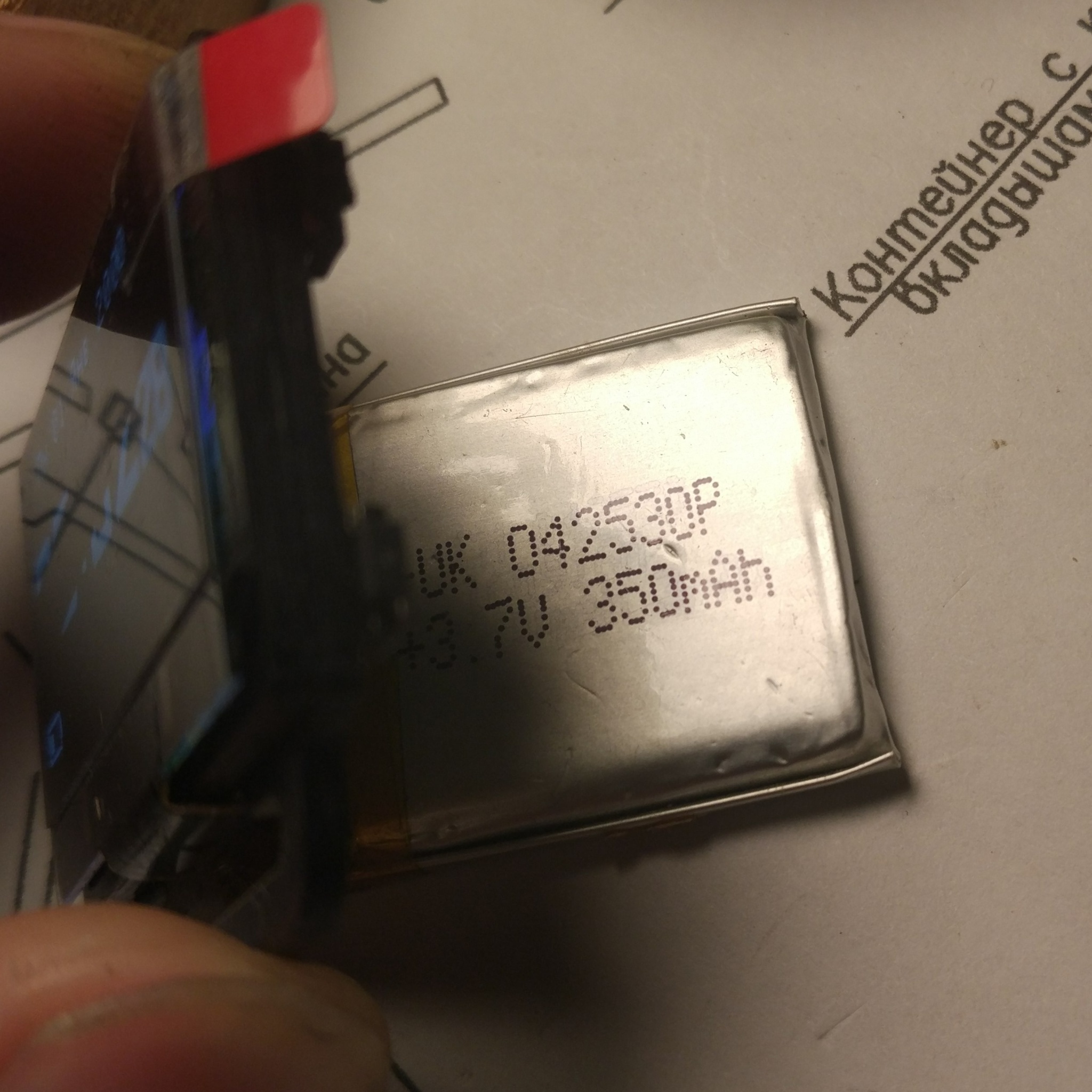

Затем был куплен аккумулятор:

Его установил пока просто так, но в планах - тоже приклеить к плате.

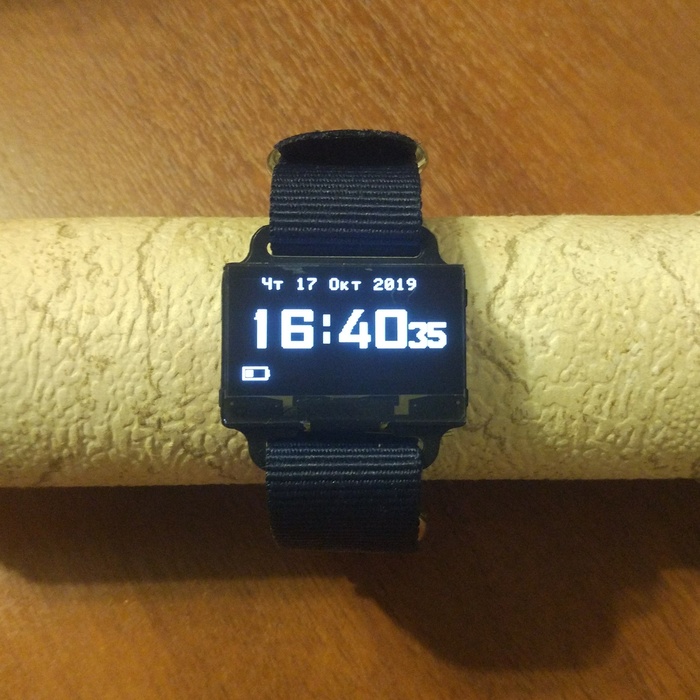

Финальный вид:

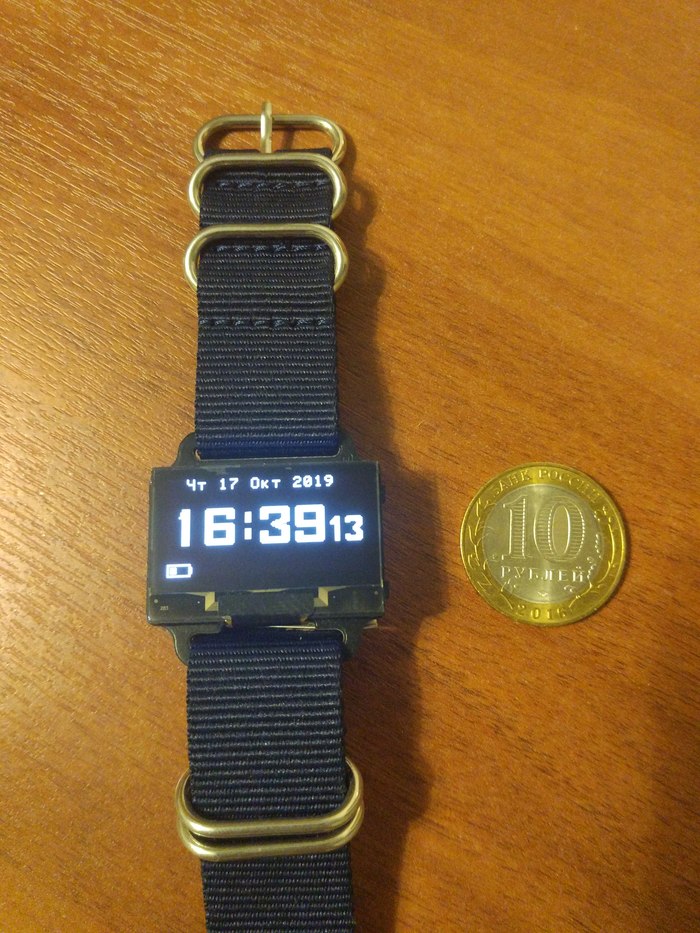

Убрал плёнку с экрана, установил ремешок:

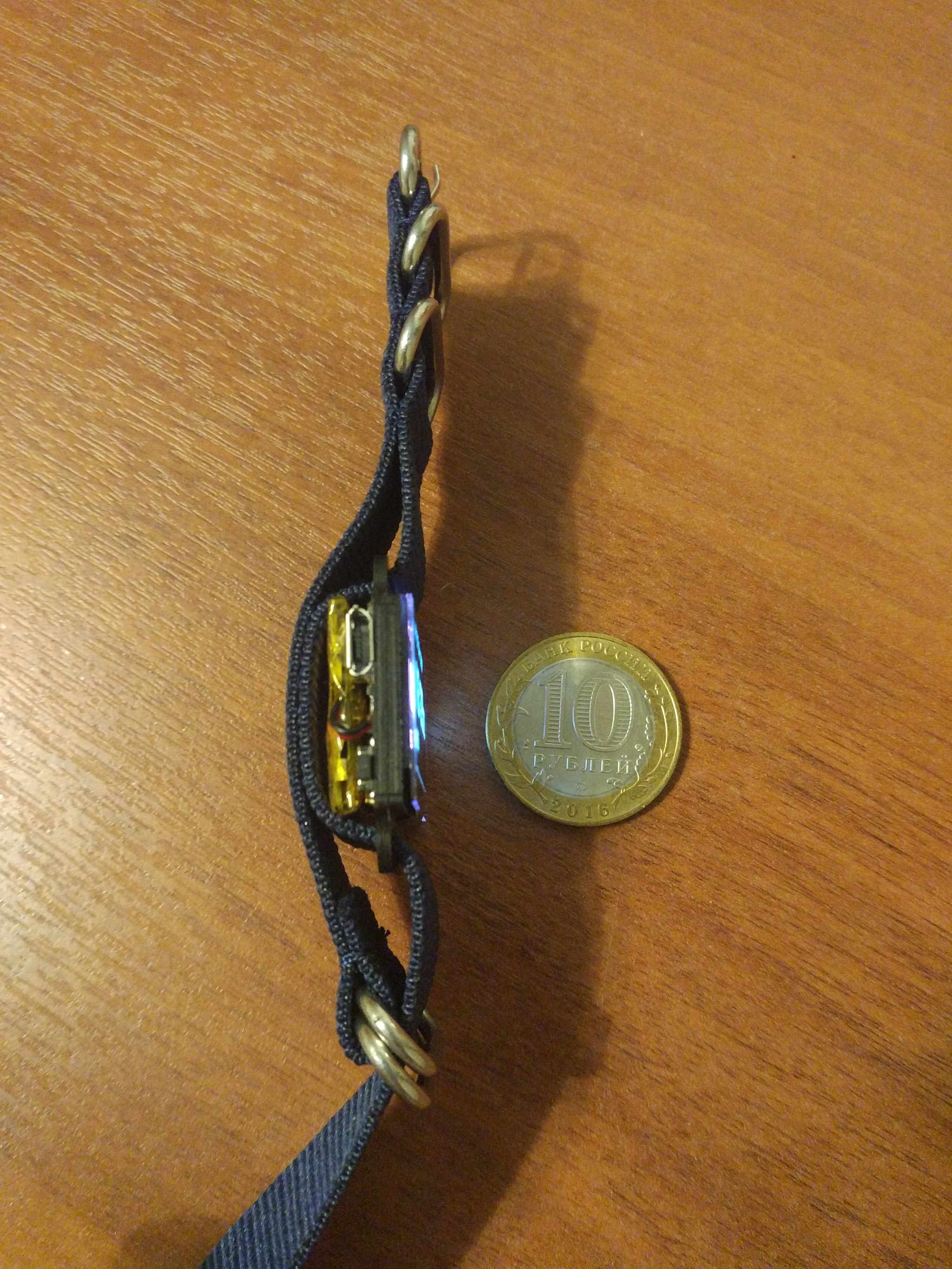

Вид сбоку:

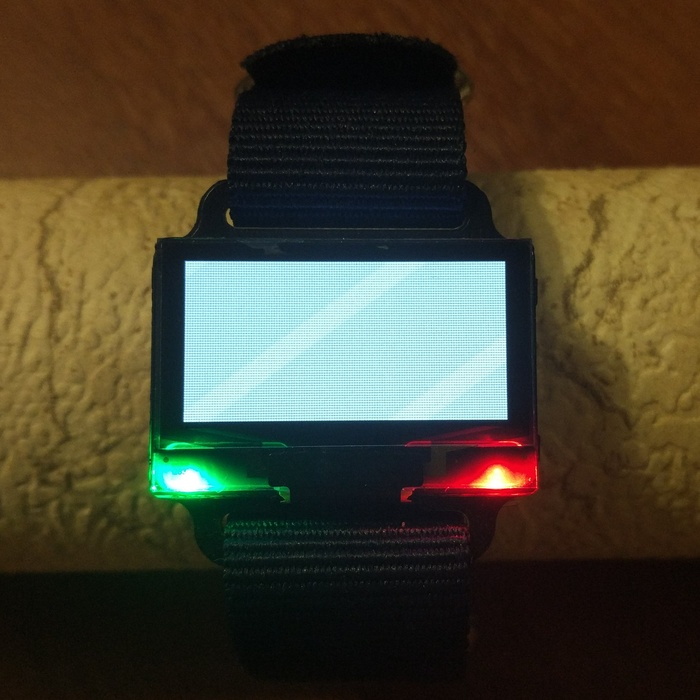

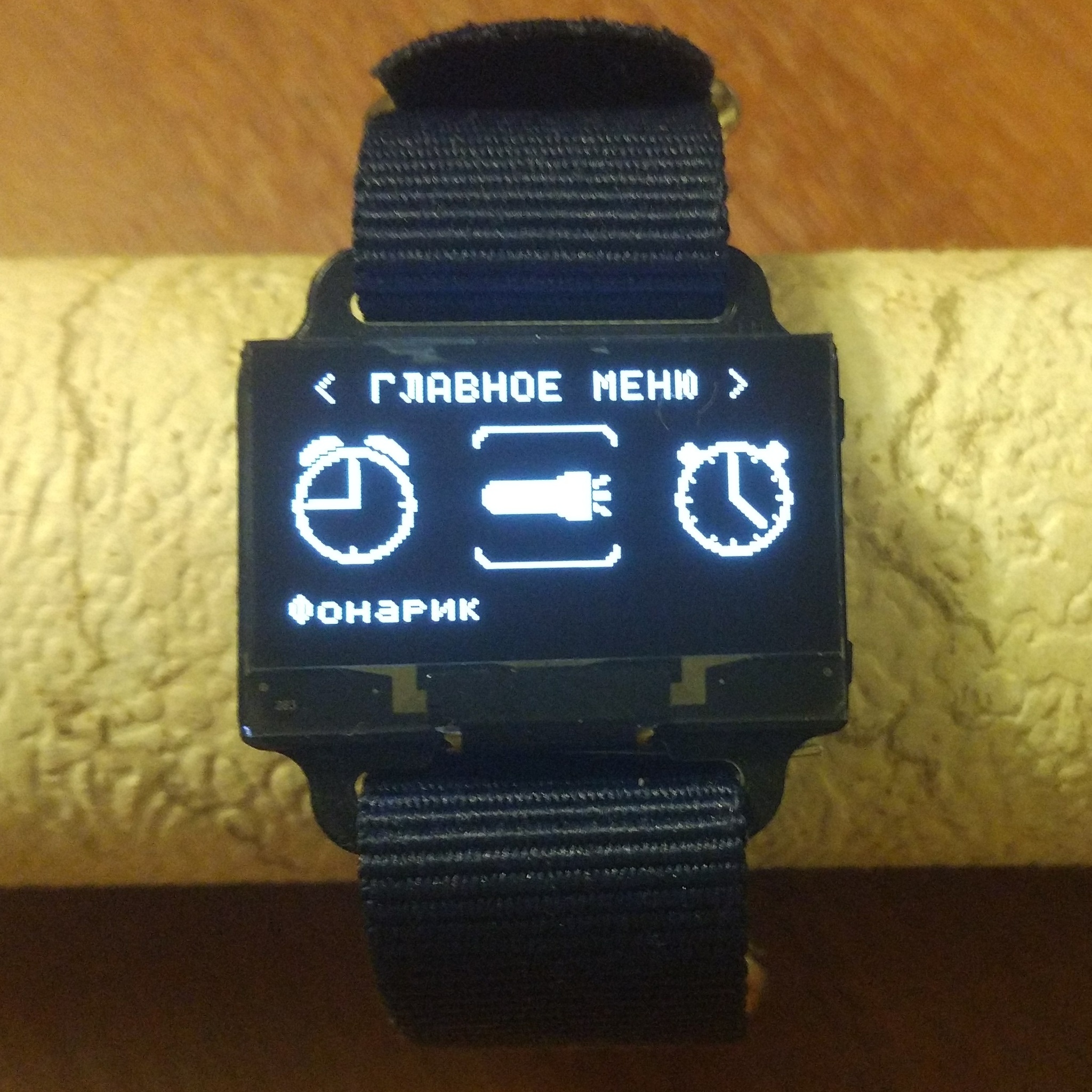

Функционал у них относительно большой. Помимо часов имеется фонарик:

В нём несколько режимов:

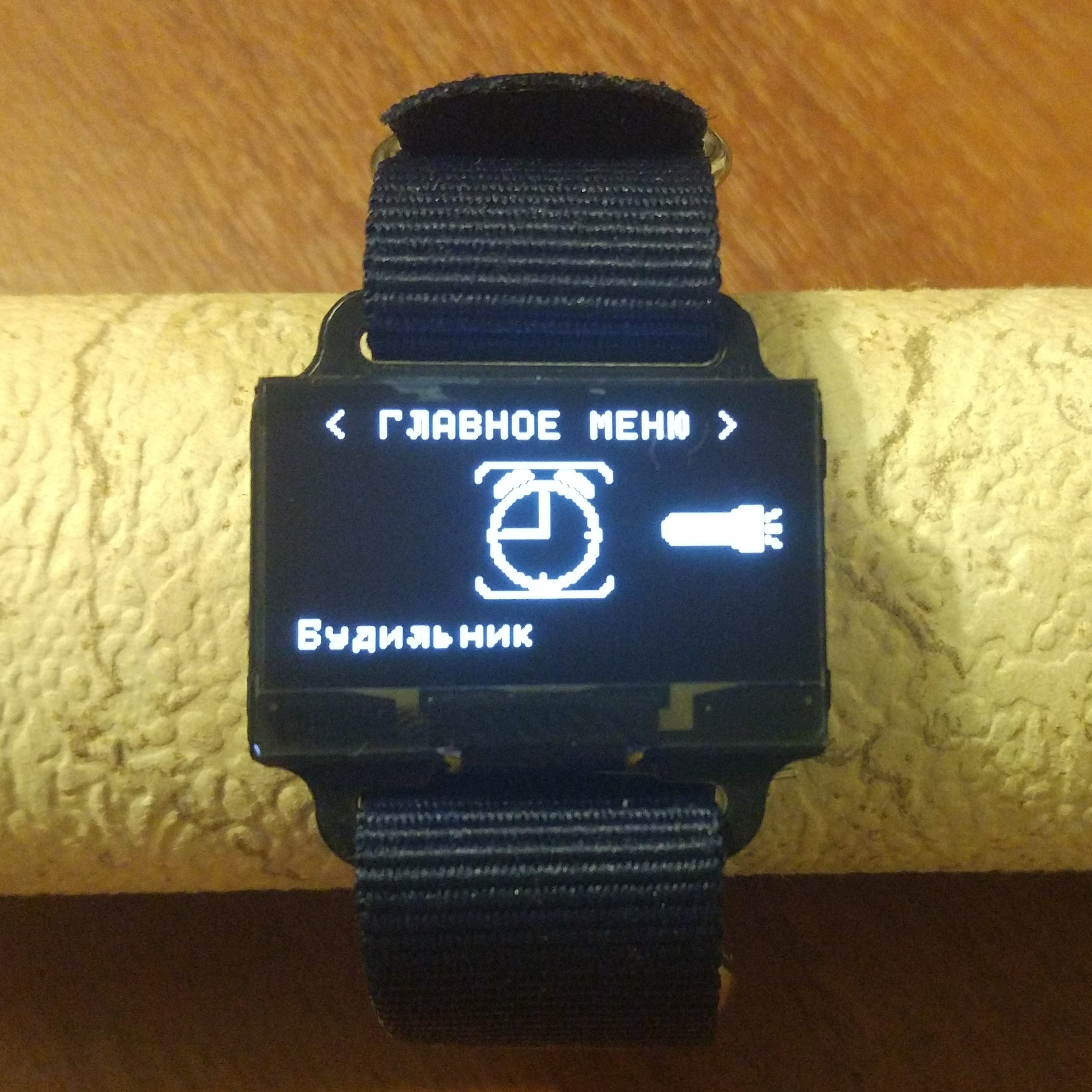

Будильники с настройкой по дням недели:

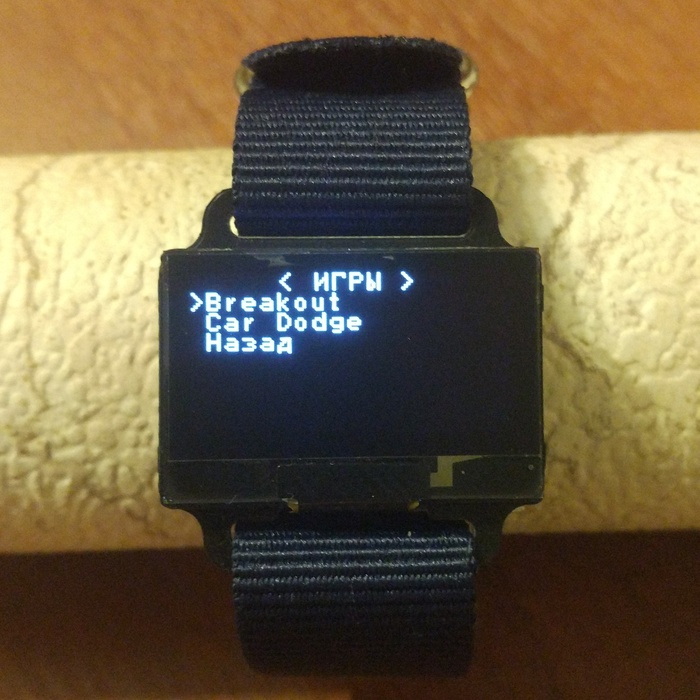

Две игры как на тетрисе:

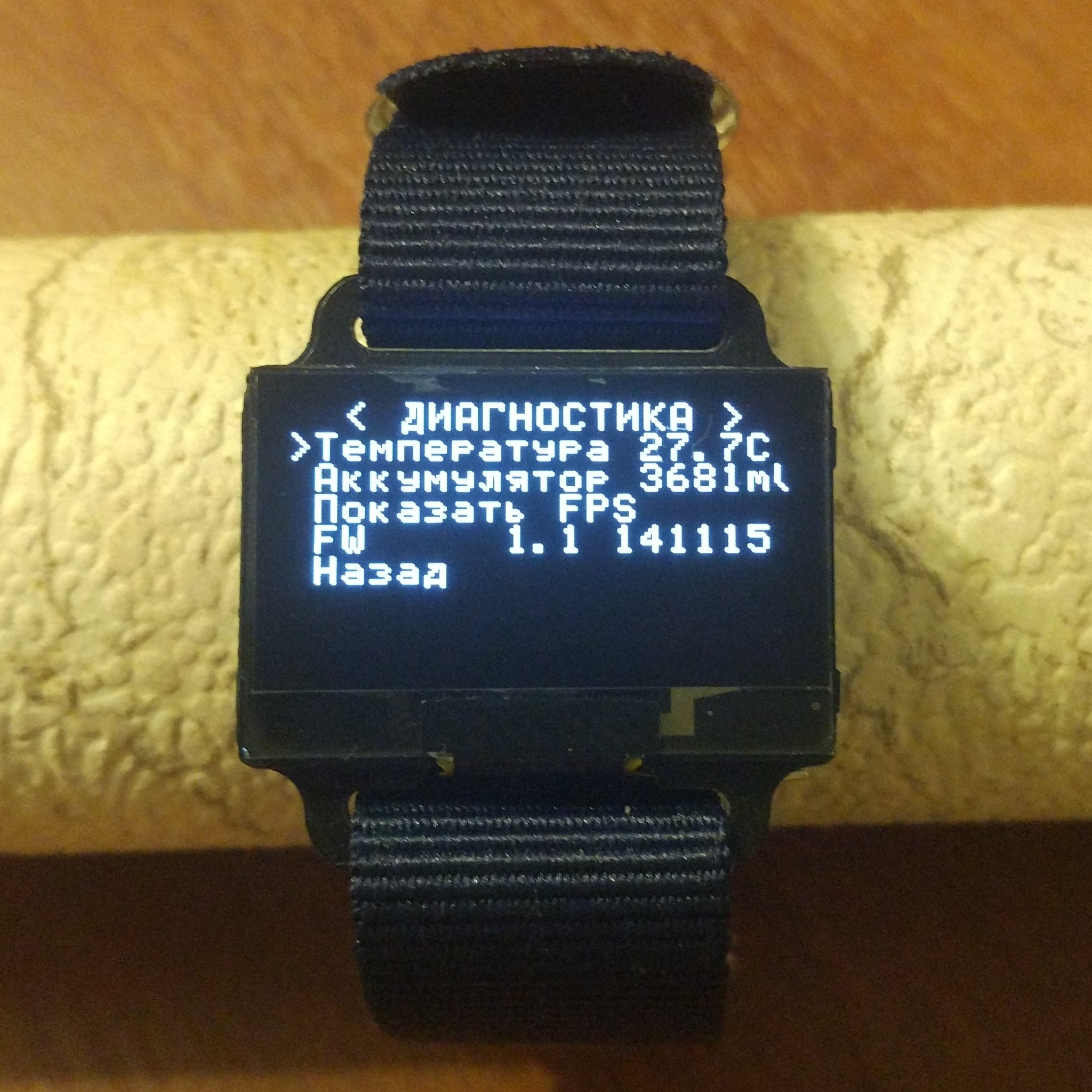

Диагностика, настройки экрана и звуков, даже термометр:

В планах - изготовление корпуса (ищу контору с приемлемым качеством 3D-печати). Если всё получится, напишу об этом пост.

Ну а на этом пока всё. Ссылка на первоисточник есть - там найдёте все файлы для повторения.
Если есть какие-то вопросы - пишите, постараюсь ответить.
