Это мой долгострой, два года до него руки не доходили. Основа две трубы, между ними вода, между ними проваривал прутом квадратным на 8.
До этого грел электрическим на 6 квт, получалось максимум 1 градус в час, но нагреть больше чем +24 у меня никогда терпения не хватало.
Этот нагревает с +15 до +30 за 5 часов, при температуре на улице +20.
Все это прокачивается насосом:
На выходе подключаю самодельный фильтр
И ни одной фотки бассейна.
От кипятка расплавился что ли? )))
Вот, кстати, если дымовая труба горячая, значит КПД низкий и можно работать над его повышением, чтобы отбирать еще больше тепла от топки
Один отбойник много не поможет. Нужно удлинить путь пламени и горячего воздуха внутри конструкции до вылета в трубу.
* можно внутри приварить несколько полукруглых полочек в шахматном порядке, чтобы пламя поднималось зиг-загом
* можно саму конструкцию сделать более длинной
* можно эту конструкцию эксплуатировать горизонтально переварив дымовую трубу
* можно вварить змеевик внутрь трубы
Вот, кстати, в интернетах есть как схема паровозного котла, так и фотки взорвавшихся паровозов. В обоих случаях видно большое количество трубок.
Первое, что придумывается с минимальными доработками, это ставить такой теплообменник не вертикально, а почти горизонтально с небольшим уклоном, тогда пламя будет не в трубу лететь, а греть водяную рубашку.
Но дымовую трубу изогнуть, чтобы все равно шла вверх для тяги
Если пламя будет отдавать больше тепла, то появится побочный эффект в виде обилия сажи
Можно также, как переделывают дровяные/угольные напольные котлы под газ. - врезают в топку горизонтально трубки.
Спираль самое эффективное решение. У вас по сути греется все кроме как поток, обтекающий трубу по наименьшему сопротивлению. Поэтому и делают все обогреватели такого типа спиралевидными.
Не согласен, делают спиралями потому что так проще, варить меньше. По вашему эскизу, если бы так было, то температура внешней трубы была бы разная в одном месте холодная, в другом месте сильно горячая, у меня она равномерная вся холодная, значит вода эффективно забирает все тепло. А вот с трубы снимать тепло это вариант может туда и имеет смысл намотать змеевик.

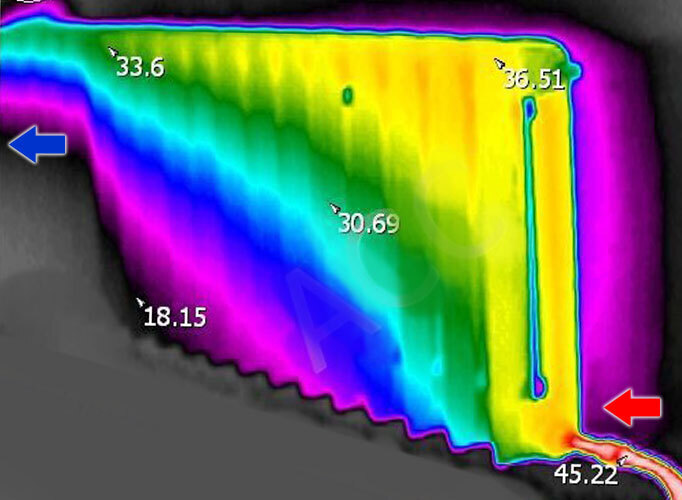

Так это гидродинамика, можно быть и несогласным, но от этого ничего не меняется. У змеевика длиннее путь жидкости, следовательно лучше прогрев. А у вас вот так, просто по цилиндру, на примере радиатора с таким же подключением.
