Материнские платы - от XT и дальше)⁠⁠

В рамках ревизии, если это можно так назвать, решил выложить немного разных интересных фото) пока что это материнские платы. Все в рабочем состоянии, если есть проблемы - будут описаны персонально для каждой платы. Некоторые в сохранности уровня "NOS", купили когда-то, и лежали себе на складе)

NoName XT плата, из последних, уже на чипсете. Маркировка чипсета - D20 9010 Z16 Japan. Есть еще 1-2 XT платы, но их выложу потом. Когда до них добрался, в фотике аккум разрядился(

286, 6шт в разной комплектации(в основном разное количество микросхем памяти, у одной нет 27512 с BIOS. У этой платы немного окислены дорожки от протекшего аккумулятора.

Хорошо что платы одинаковые, можно спокойно скопировать в новую микросхему.

А на одной из них DMA вот такой... жаль не керамика, красивее бы было)

Тоже 286, но на CMOS чипсете. процессор Harris CS80C286-25 и сопроцессор P80C287-10 тоже выполнены по такой технологии, что уменьшает энергопотребление и нагрев. Всего их 2, в конкретно этой проверял SIPP планки памяти, да так и оставил стоять) На второй гарантийная наклейка 1992-11, на этой 1992-10.

плата на чипсете Suntac, по количеству микросхем, похоже что из ранних, скорее всего. Установлены i286-12 и i287-10. По серийнику B0805440 и надписи AMA-1240V2-C ничего не нашел(

Немного разукомплектованная 286 на VLSI чипсете. На гарантийной наклейке 1992-12

Очень похожая на предыдущую, но с SIMM слотами под память, и 25 Мгц процессором) Скорее всего под наклейками "PC CHIPS" те же микросхемы VLSI.

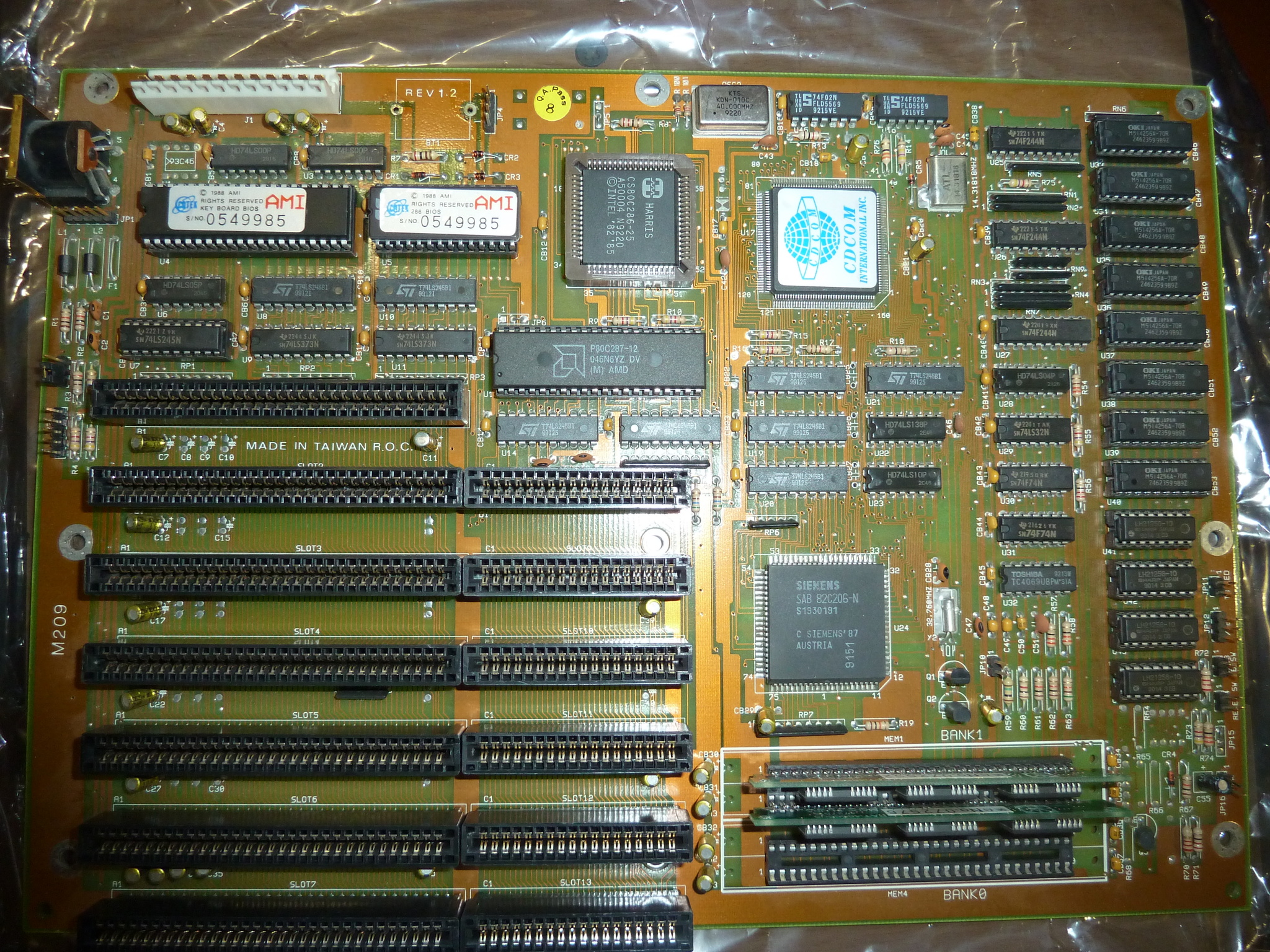

плата на чипсете UMC, процессор Siemens SAB 80286-1-N

Tomato Board TD60C , Harris 286-25. Микросхема BIOS изъята до меня. Не пытался еще искать образ BIOS и запускать

Headland Technology, наклейка 1991-1

Похоже, что это из последних плат на 386 процессоре, минимальные габариты и одна микросхема чипсета. 1993-7 Судя по Гуглу, производства Forcom.

386 на Forex, была спасена из остатков системника. i386 и i387 сейчас лежат отдельно. Работает.

PC Chips M321, работает, ЦПУ тоже лежит отдельно. Вовремя заметил протечку аккумулятора, и выпаял его.

Верхняя 286 производства Nokia) формата "отцовская плата"😁

Из комплекта есть еще 256к ATI видяшка😊, провода. Нижняя - Advanced Logc Research SX386, за ней косяк - проблема 2000г😞 Большой керамический чип - A82385-10. Снизу есть наклейка с датой производства - MAR 09 1990. Вставляется в свою объединительную плату, с небольшим разъемом перед слотом ISA.
