Компьютер в качестве осциллографа. Игрушка? Эксперимент
Приветствую друзья!
После поста : Когда села очередная крона в мультиметре. Психанул
Так как было много обсуждений шумов преобразователя заказал с китая DSO15001K мини осциллограф для ознакомления. Понимаю что многие называют такие вещи игрушечными, но прошу не кидать тряпками. Думаю для ознакомления то что нужно.
Так вот, после поиска информации в интернете, наткнулся на видео "осцилограф из компьютера" или что то в этом роде.
Суть в том что на пк ставиться программа измерения частоты с звуковой карты компьютера, а измеряемый сигнал подаём в разъём микрофона.
Любопытство взяло верх!
Схема устройства такая
Как я понял, в вход аудиокарты микрофона выше чем 3 вольта подавать нельзя. Поэтому напряжение ограничивается 2 светодиодами.
Светодиоды подобраны с одинаковым падением напряжения.
Собственно что получилось.
Собрано быстро из подручных материалов)
Нагуглил программу в интернете, и с страхом испортить технику, начал осторожно экперементировать)
В Качестве гинератора сигнала смартфон, и первое попавшееся приложение.
Работает, вроде как)
Откровенно говоря страшно, и не совсем понятно как это использовать.
Базовые понятия есть конечно же.

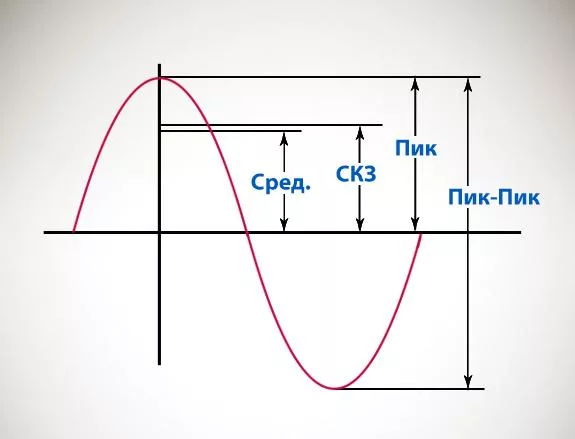

Нормальный осциллограф это по сути продвинутый вольтметр, не только измеряет, но и позволяет увидеть как оно меняется с течением времени,если я правильно понимаю)
а то что у меня получилось сейчас не измеряет напряжаение, а показывает какое оно.
Извините если я не так выразился)
К повторению не призываю! Гальваническая развязка отсутствует! Из защиты 2 резистора по 1ком. Не испортите свою технику!
Может это кому нибудь пригодиться, или кто то из вас поделиться опытом в работе. Буду благодарен!
Может кто то посмеялся от души над тем какую фигню я сделал:)
С удовольствием читаю все комментарии!
Я далеко не первооткрыватель, только демонстрирую вам свою версию исполнения)
