Компактная плата DIY для управления адресной светодиодной лентой⁠⁠

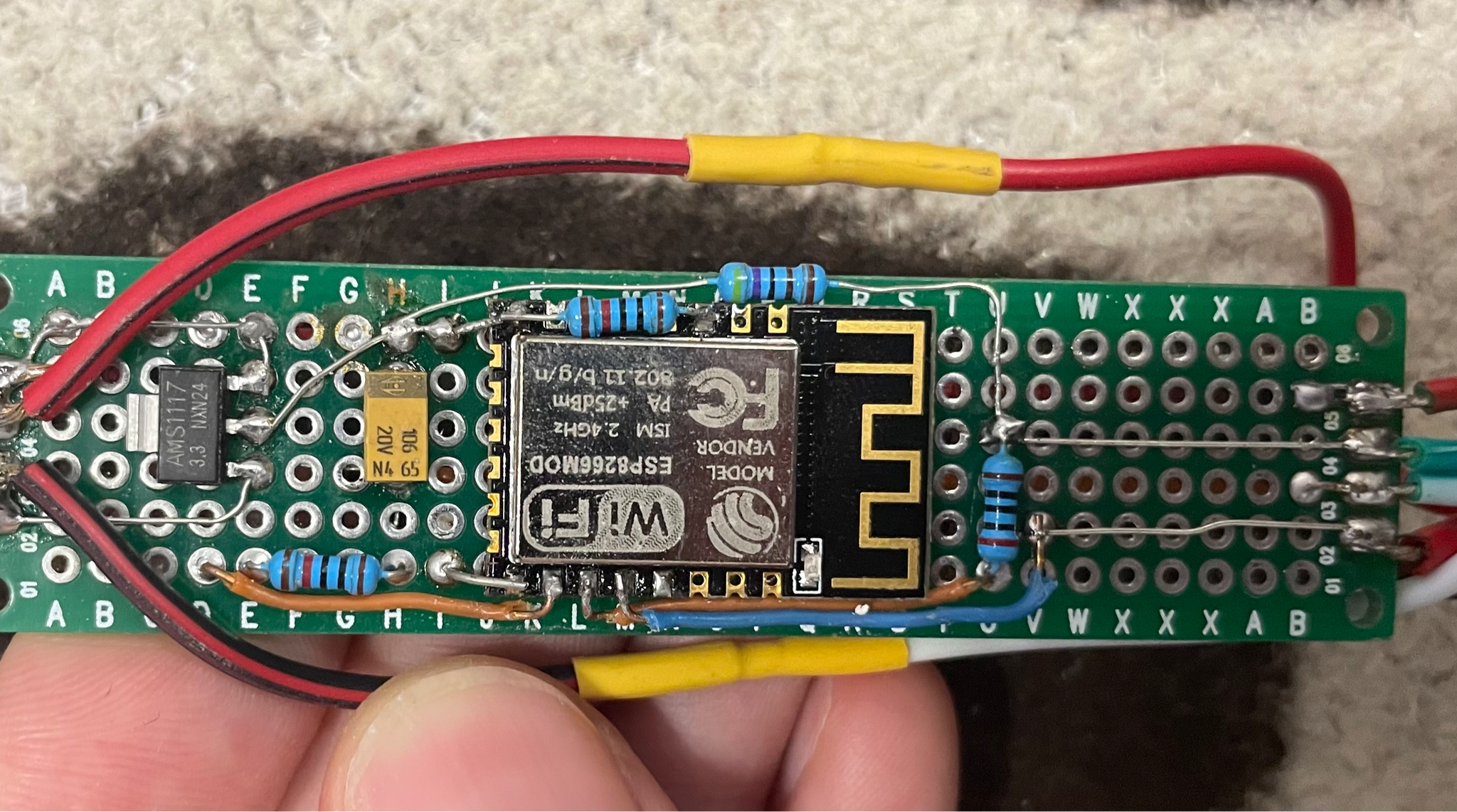

2 года назад для своего домашнего светильника была необходимость изготовления компактной платы управления. В продаже таких не нашел, пришлось делать самому. В итоге сделал колхоз на макетке 2х8 см. Причина была в корпусе, в который еле еле зашла такая ширина.

Недавно я решил развить идею светильника и сделать новый дизайн используя 3d принтер. Но платы так и не нашел в продаже, все были крупные и с собственным корпусом.

Решено было научится KiCad’у и сделать свою плату.

Первая версия платы успешно испытана и работает. Размеры 2х5 см. Работает на ESP8266 (ESP-12F) с помощью прошивки WLED. Можно сделать меньше, но тогда монтаж элементов становится сложнее. На плате имеется вывод для перепрошивки в помощью USB-UART. В новой версии платы заложил вывод для кнопки, однако и в этой версии ее можно подключить через вывод IO и G.

Буду рад критике, я только учусь. Перелопатил кучу инфы и даже использовал дипсик, чтобы собрать более менее нормальную схему для управления лентой и все это компактно уложить в плату.
