Хотели как лучше, а получилось... Ремонт Asus z790-e gaming wifi⁠⁠

Читателю привет

На ремонте вкусная и жирная на новом чипсете от синих - Z790

Исполнение же от АСУС, серия ROG, с WIFI и всё остальное до кучи

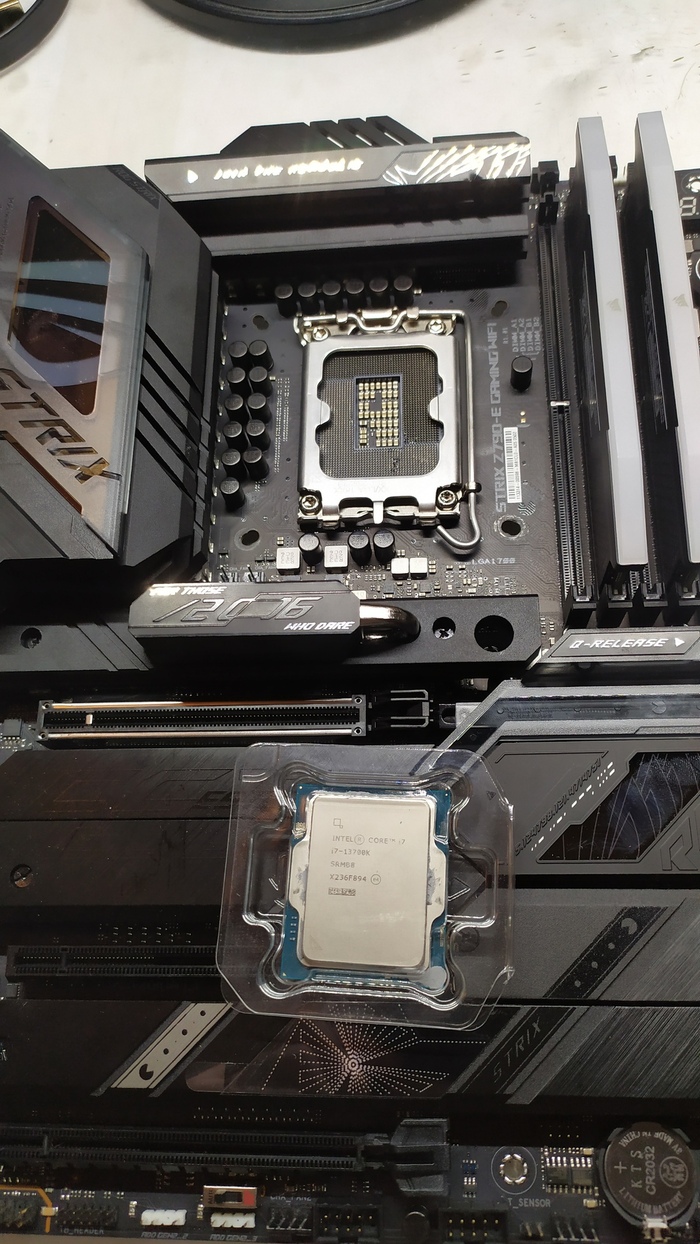

Получена комплектом из самой платы, процессора и пары модулей памяти

Уже по этой фотке понятно, что не так с платой, но всё же

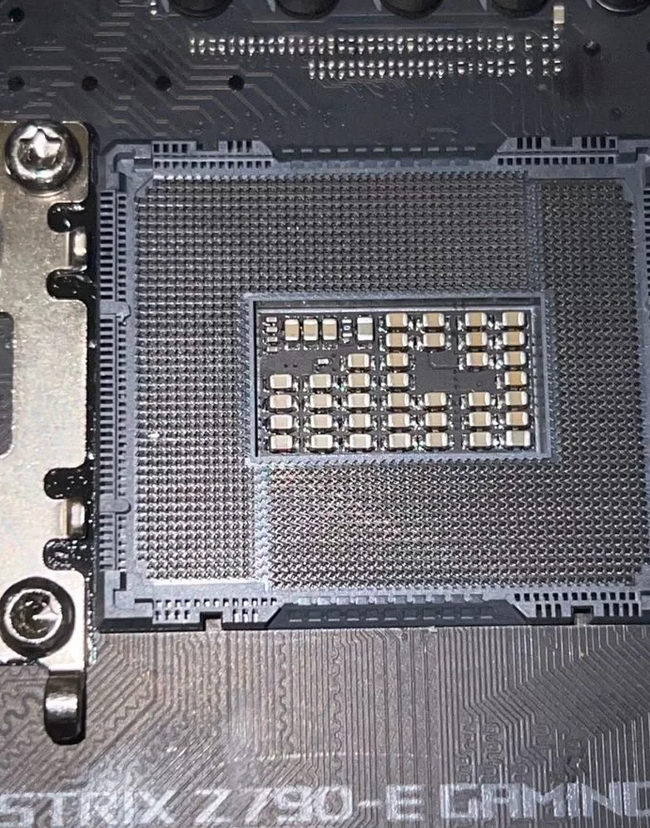

Общаясь с владельцем получил такую картинку сокета до попыток его починить самостоятельно

Изначальная жепроблема была в том, что не работала левая пара слотов памяти и вледелец предположил, что дело в сокете (запросто), по фото что-то есть конечно слева, но осматривать всё равно только по факту лучше

Осматривая плату видно, что ещё немного и почти новая она, даже плёнки где-то не сняты, на кожухе звука вот есть

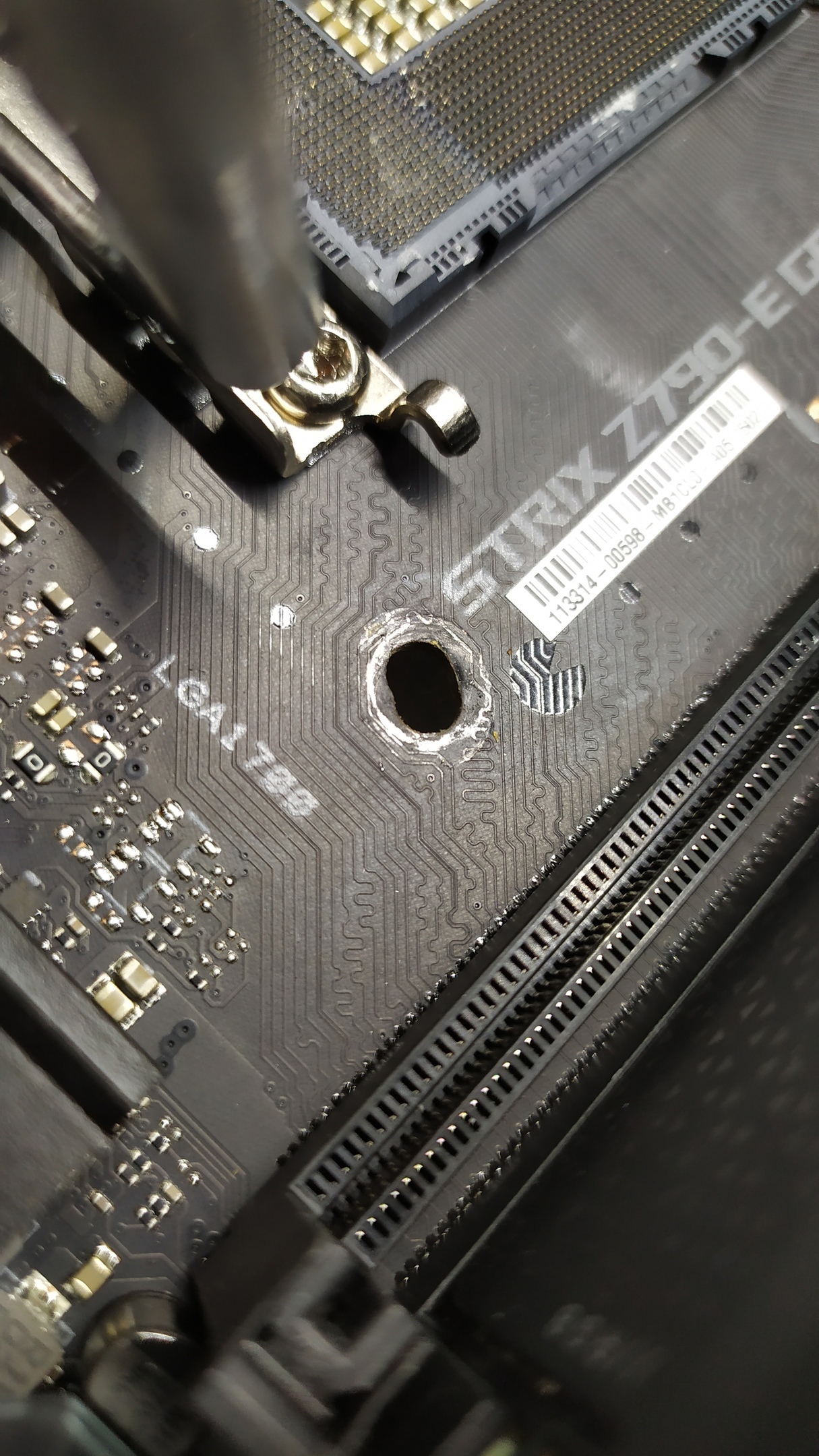

Осмотр платы говорит о силе владельца и просчёте в системе охлаждения, которую ставили, либо не по инструкции делали это - подраны дорожки и текстолит

Ладно, дальше к проблеме -сам сокет процессора

Так выглядит попытка сделать своими силами. Относительно фотки ДО - стало хуже в разы

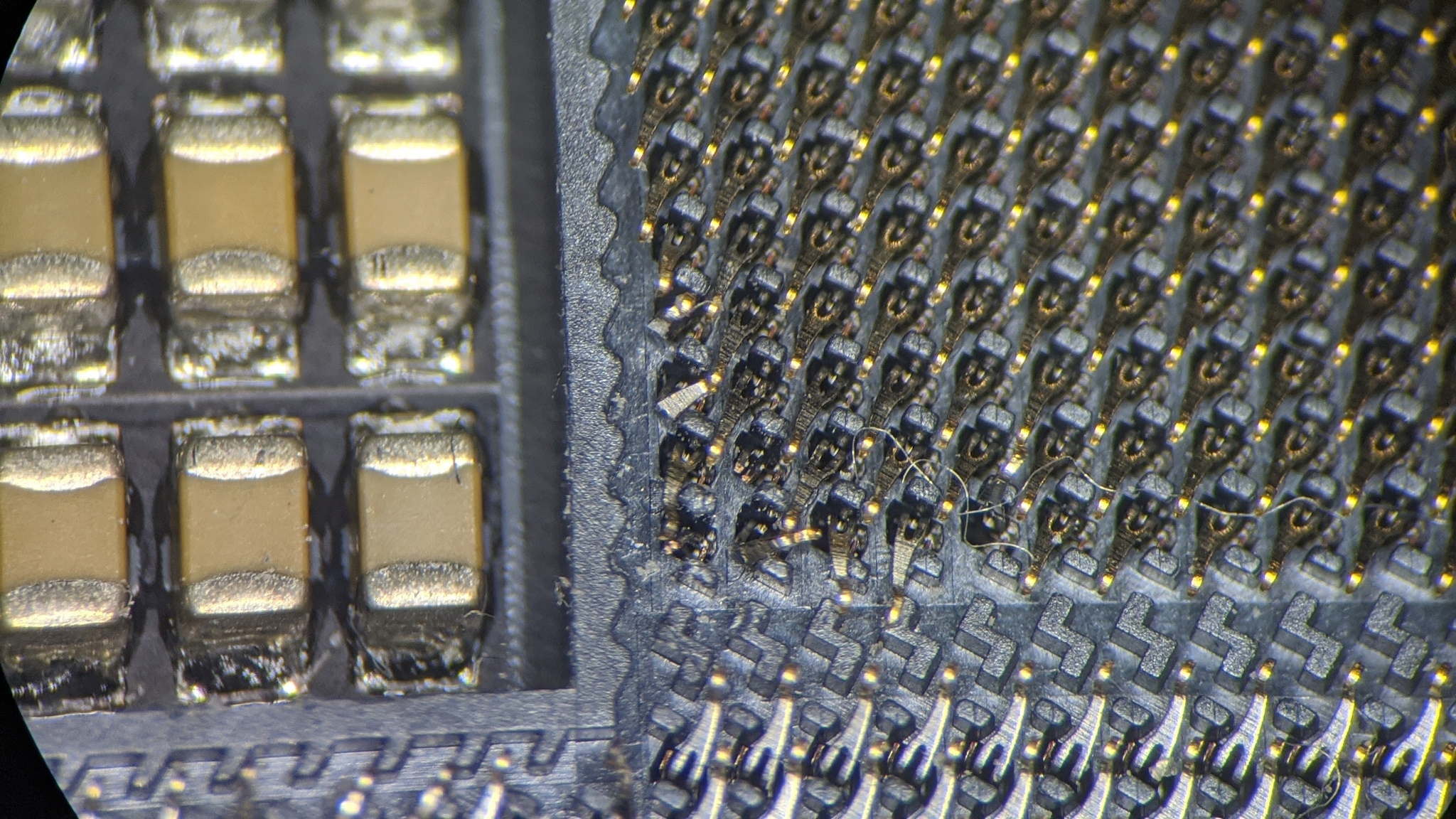

Тут множко ножек сломаны, погнуты, пожёваны и тд

Ещё немножко тут, но в разы меньше

В других местах сокета тоже набралось убитых ножек

Итог: я увидел около 40 ножек точно, которые нужно менять

Вариантов решения проблемы целых два:

1) Важен только функционал без эстетики  - замена ножек

2) Нужна эстетика ещё - полная замена сокета на новый

Владелец выбрал второй вариант

Новенький сокет имеется

Значит разбираю всё доску до "костей" снимая всё, что можно и нужно

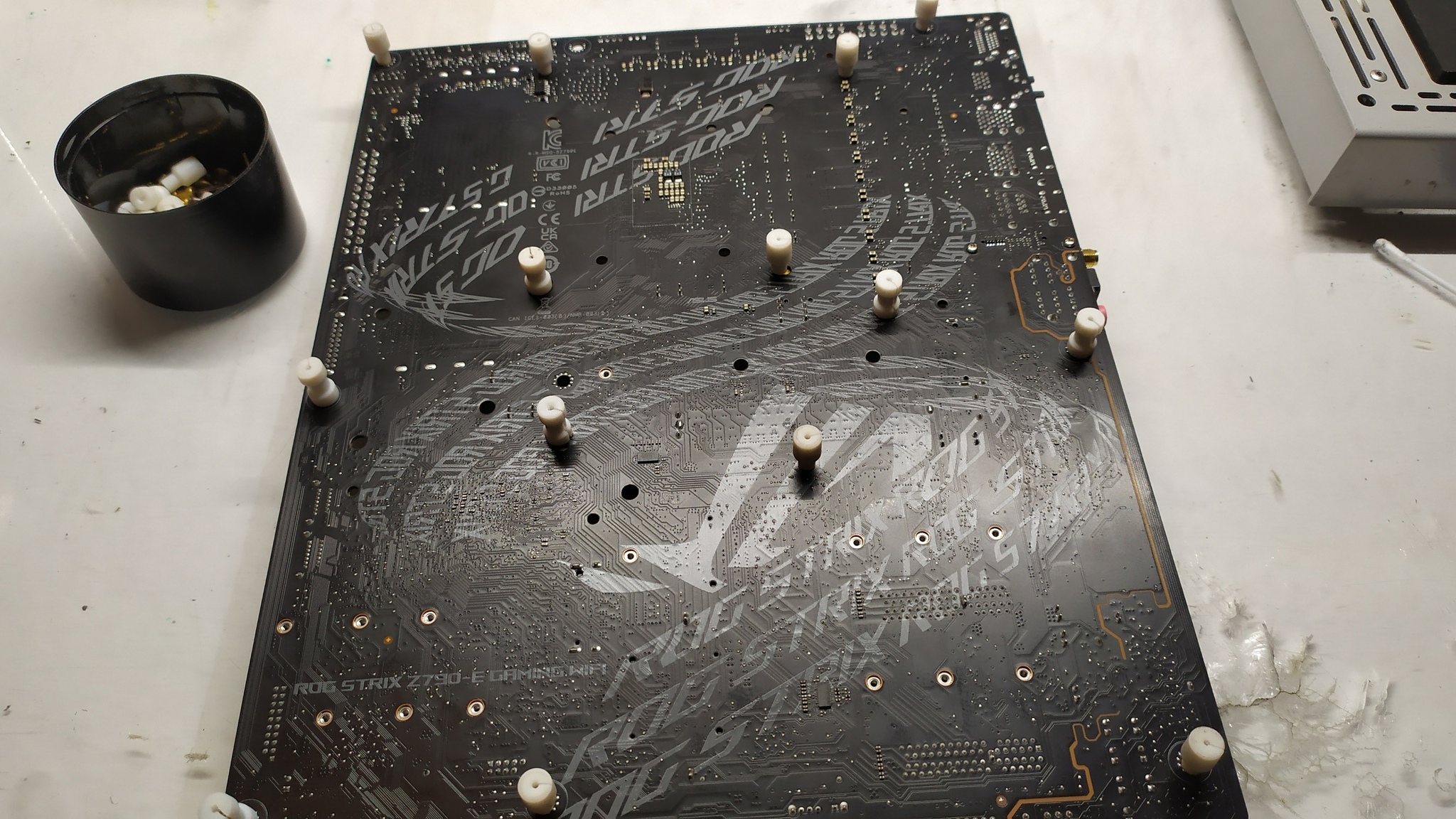

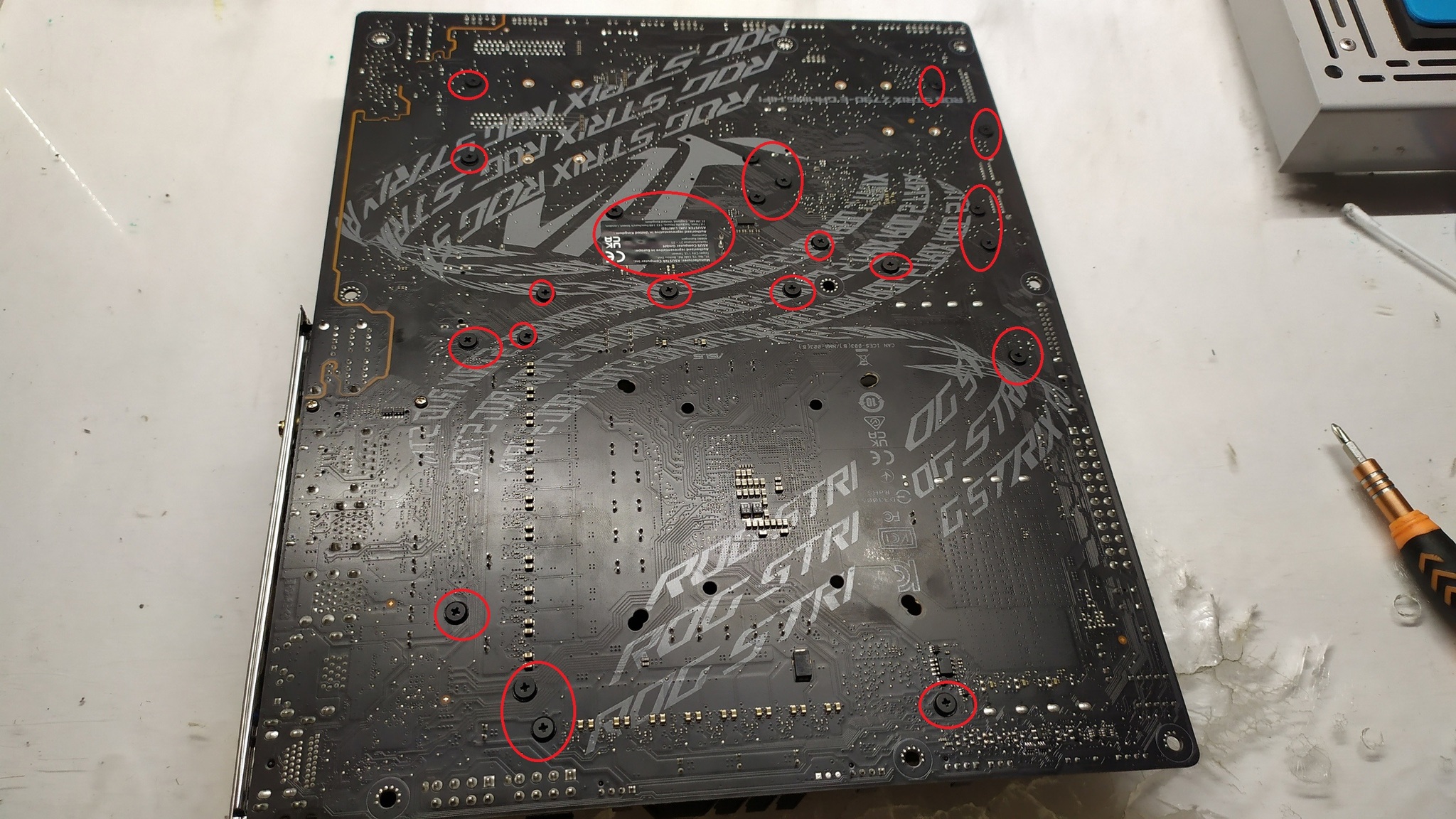

Все винты сзади и наклейка убраны, плата обвешена стойками и готова вставать на паяльную станцию

Плата на паялке

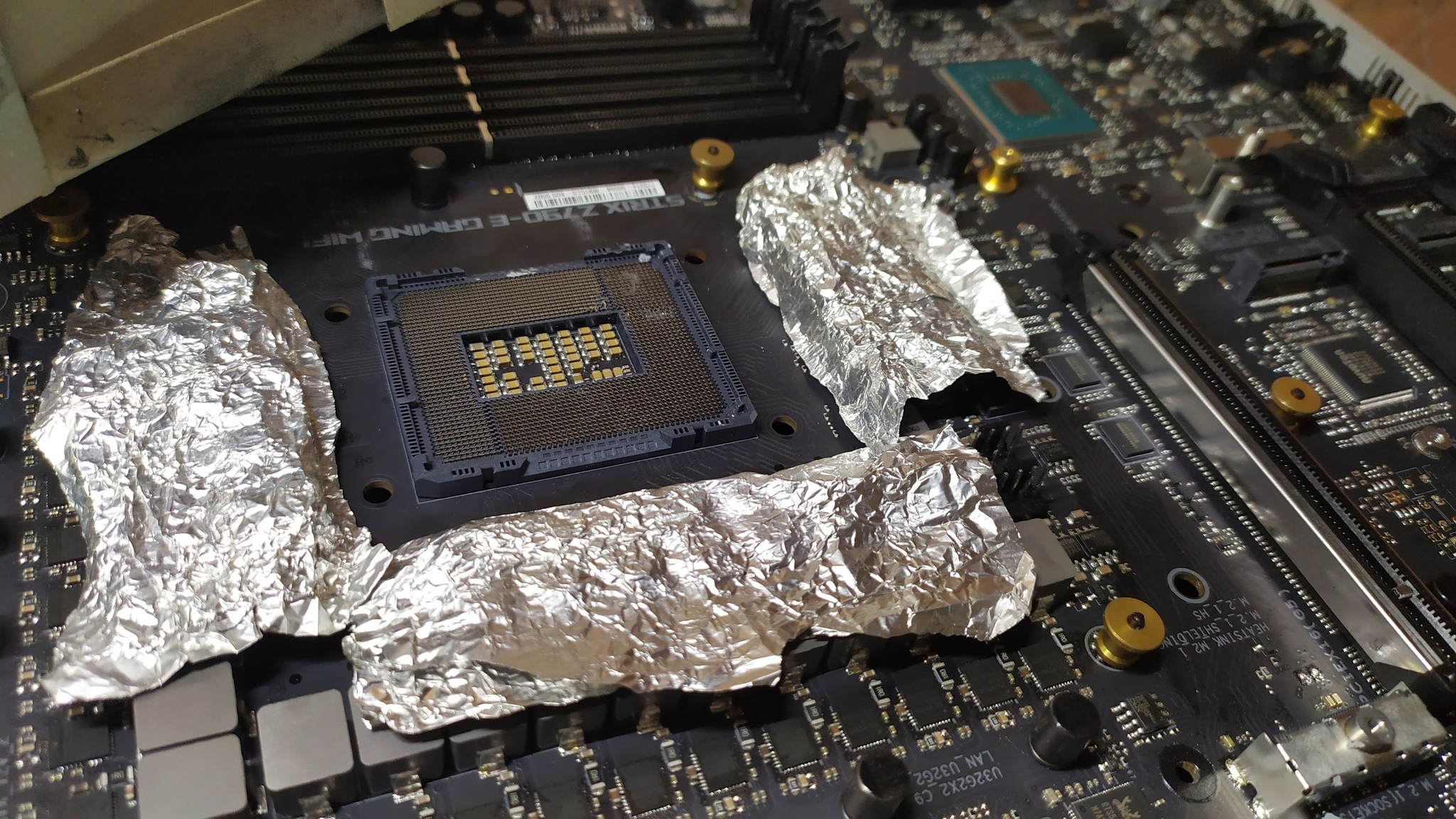

Конденсаторы вокруг закрыты фольгой, чтобы не перегрелись, хотя можно было бы забить просто, всё равно не помогло

Сокет отпаян

Заодно с ним все прикрытые кондёры частично тоже, некоторые покосило уже, хотя обычно держат как раз, досадно, но придётся их все снять тоже, чтобы заменить целыми

Перед этим подготовил уже место для сокета, отмыть после кондёров уже

Было отмыто, кондёры тоже все сняты, новый сокет запаян

Точки по плате не флюс, а ДИЗАЙН

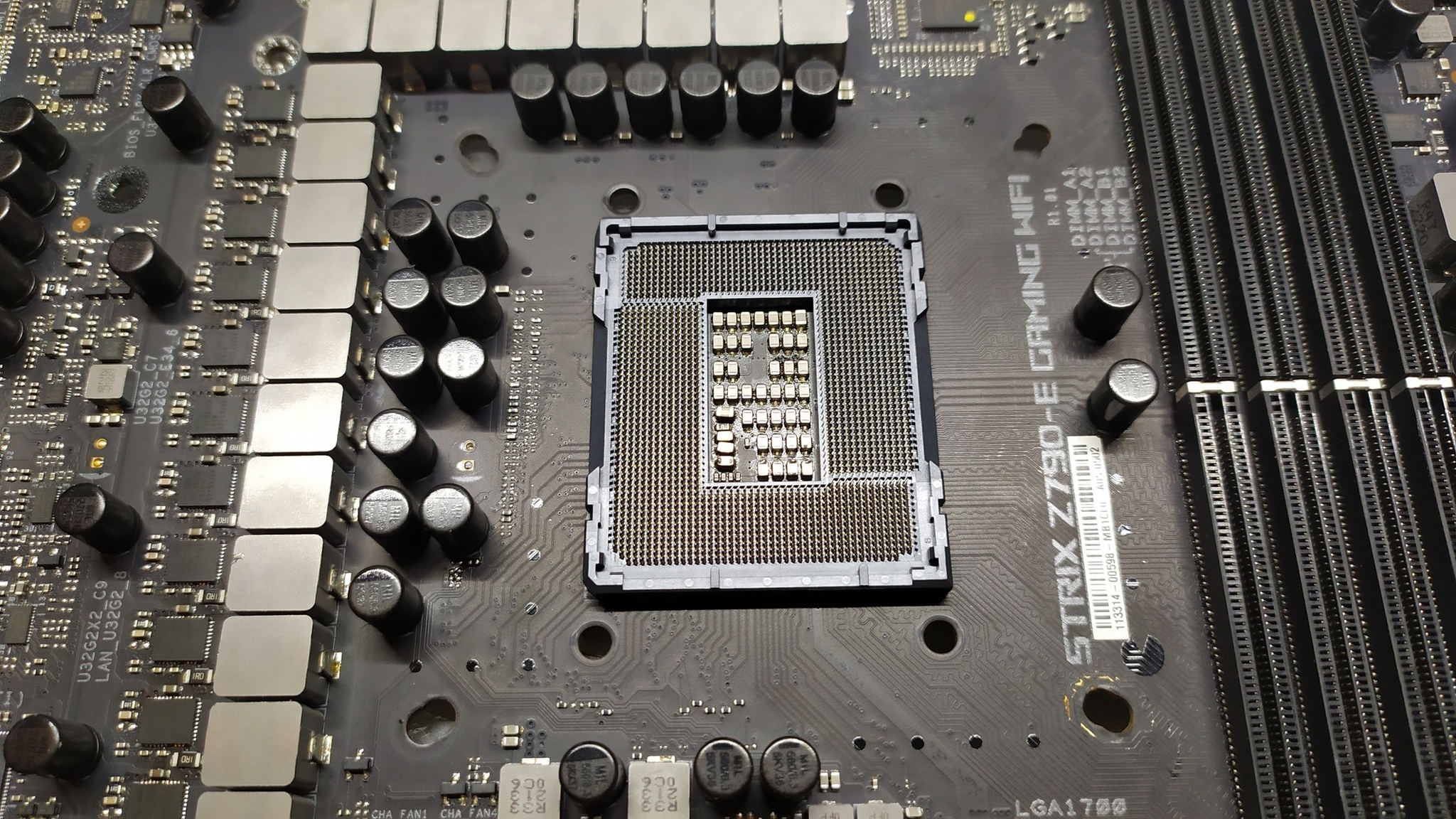

Промежуточный результат

Да да слева кондёр забыл, потом поставлю

Включаем и получаем проблемы с запуском платы, которая жалуется на память

Ах да, дорожка же перебита была

Тоже сделал, но не помогло

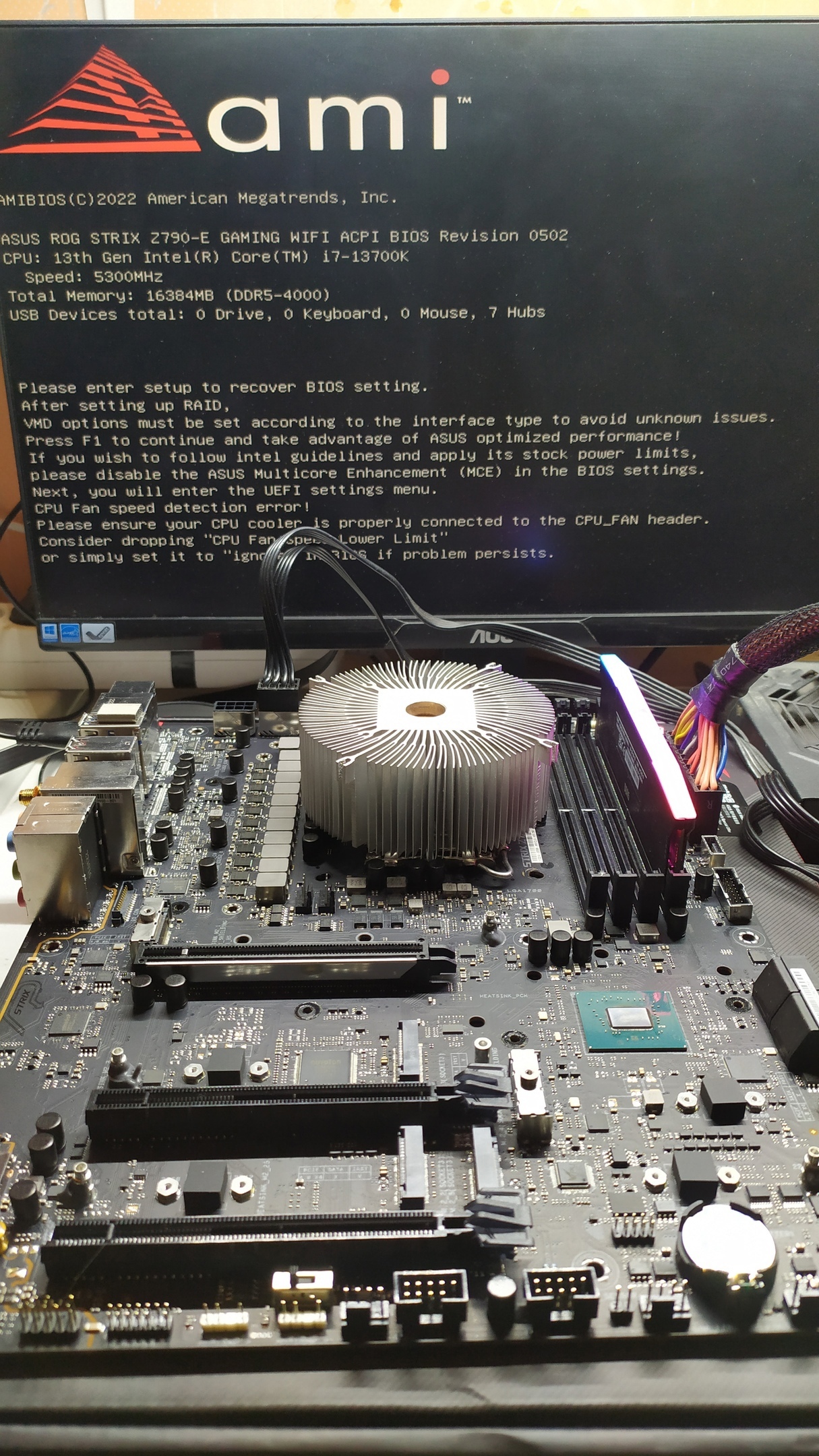

Со встройки кино имеется

Память пока в одноканале только, об этом в конце

Соберу плату и проверю дальше

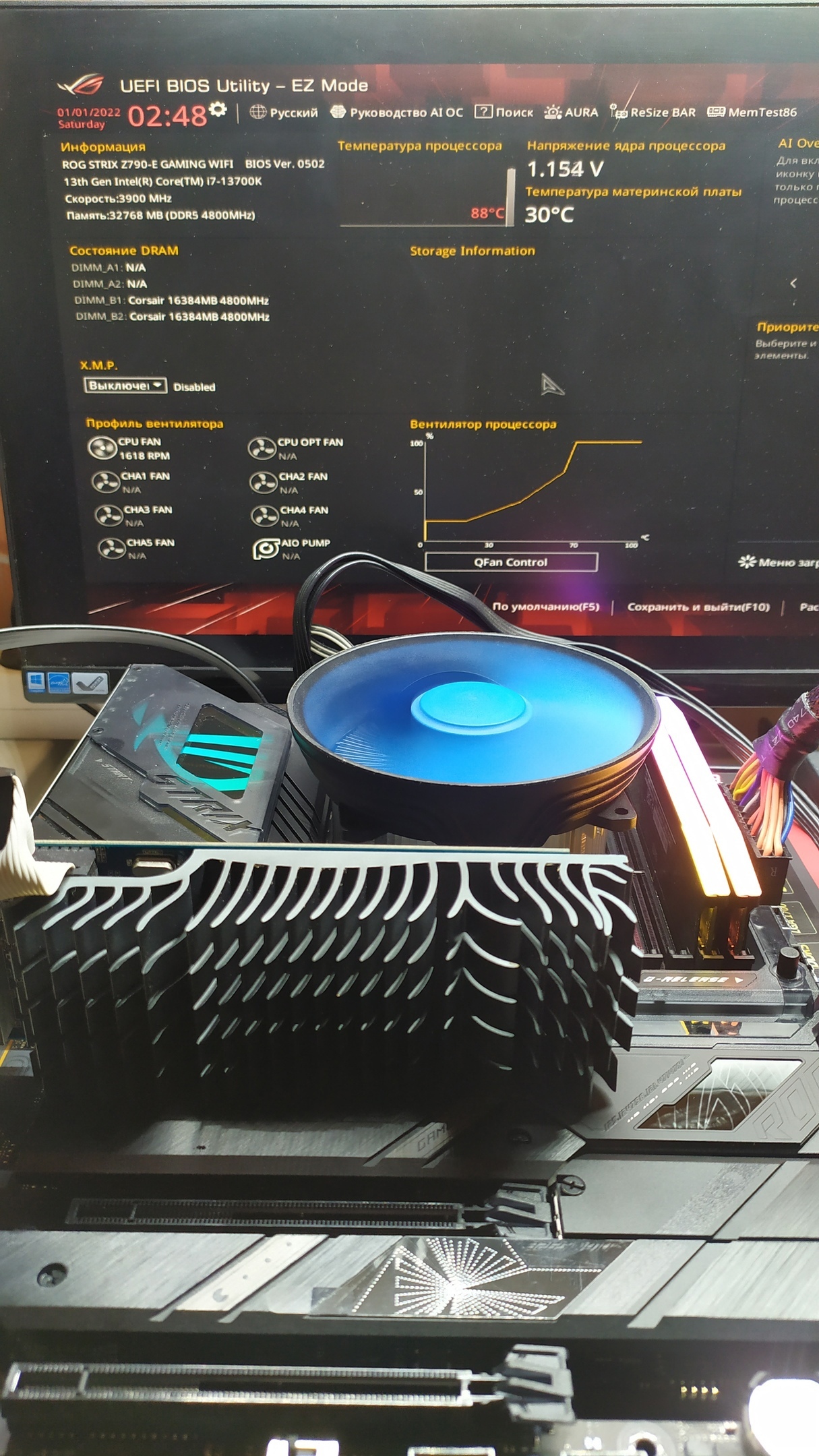

С затычкой в слоте тоже кино есть

Пара плашек работает в правом канале

И да, процу жарко, кусок железки без пасты еле справляется

По сути вернулись к изначальной проблеме - не работает левая пара слотов под память

Почему так? Это сокет так "припаян"?

Хотелось бы, но нет, сделав несколько замеров на плате и самом проце пришёл к выводу, что у него "подбит" контроллер памяти на левый канал по одному из нужных контактов, такое бывает, только менять проц уже для работы всех 4х слотов

На этом конец
