IPhone, вы что такие нежные?⁠⁠

Историями, когда новое ПО заставляет медленнее работать старые модели айфонов, похоже уже никого не удивишь.

Но инженеры, которые отвечают за производство,  издеваются над покупателями чуть больше, чем кажется.

Имеется телефон iPhone 11 Pro, в который попало несколько капель воды в сетку верхнего динамика и он перестал включаться. Совсем.

Мало того, что эти товарищи, начиная с модели X, почти все датчики привязали на программном уровне к конкретному устройству. Так практически всегда вода, которая затекает через сетку динамика, повреждает dot projector (программаторы для замены есть, проблема решаема, но процесс сильно усложнился на ровном месте из-за этого)

Разбираю айфон, чтобы оценить масштаб трагедия, но воды было буквально несколько капель, которых хватило, чтобы телефон вышел из строя

достаю шлейф динамика, на котором располагаются: сам динамик, микрофон, датчик освещенности, датчик приближения и ИК-излучатель. Последние 2 датчика в одном корпусе и оказались залитыми. Можно поменять весь шлейф в сборе, но тогда функции faceid из-за неродных датчиков, будет недоступна.

Буду снимать prox-датчик и надеяться, что вода затекла только под текстолит, а не внутрь пластикового корпуса. Т.к это хоть и ремонтируется, но гораздо сложнее из-за того, что корпус, в котором располагаются 2 датчика сделан из текстолита, к которому очень хорошо приклеен пластик, при разборе которого, достаточно одного неловкого движения и можно забыть про фейсайди.

На всякий случай закрываю все поверхности каптоновым скотчем, чтобы случайно не попал горячий воздух при демонтаже

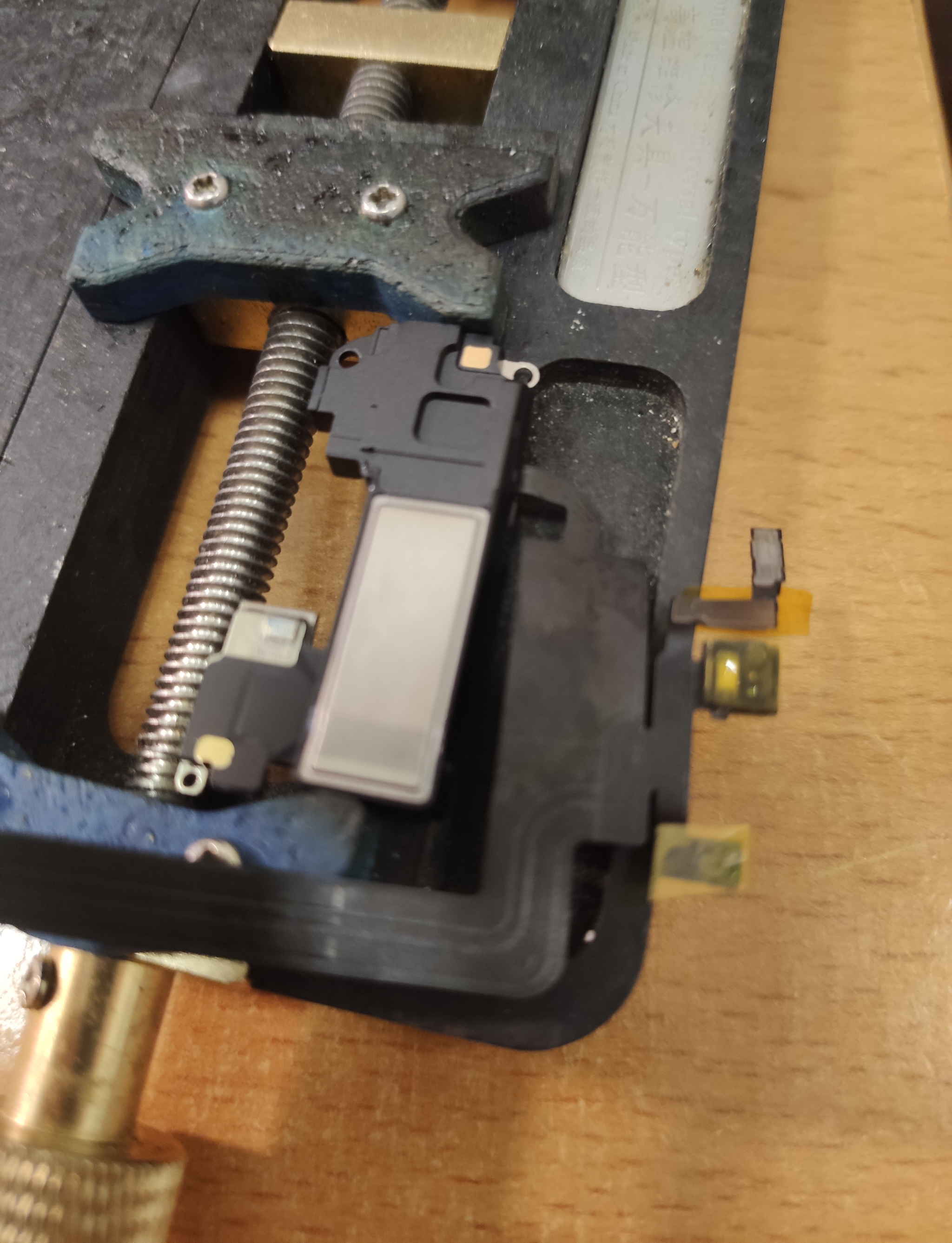

Зажимаю динамик в держатель для плат и грею термофеном снизу датчика, чтобы он меньше подвергался воздействию температуры.

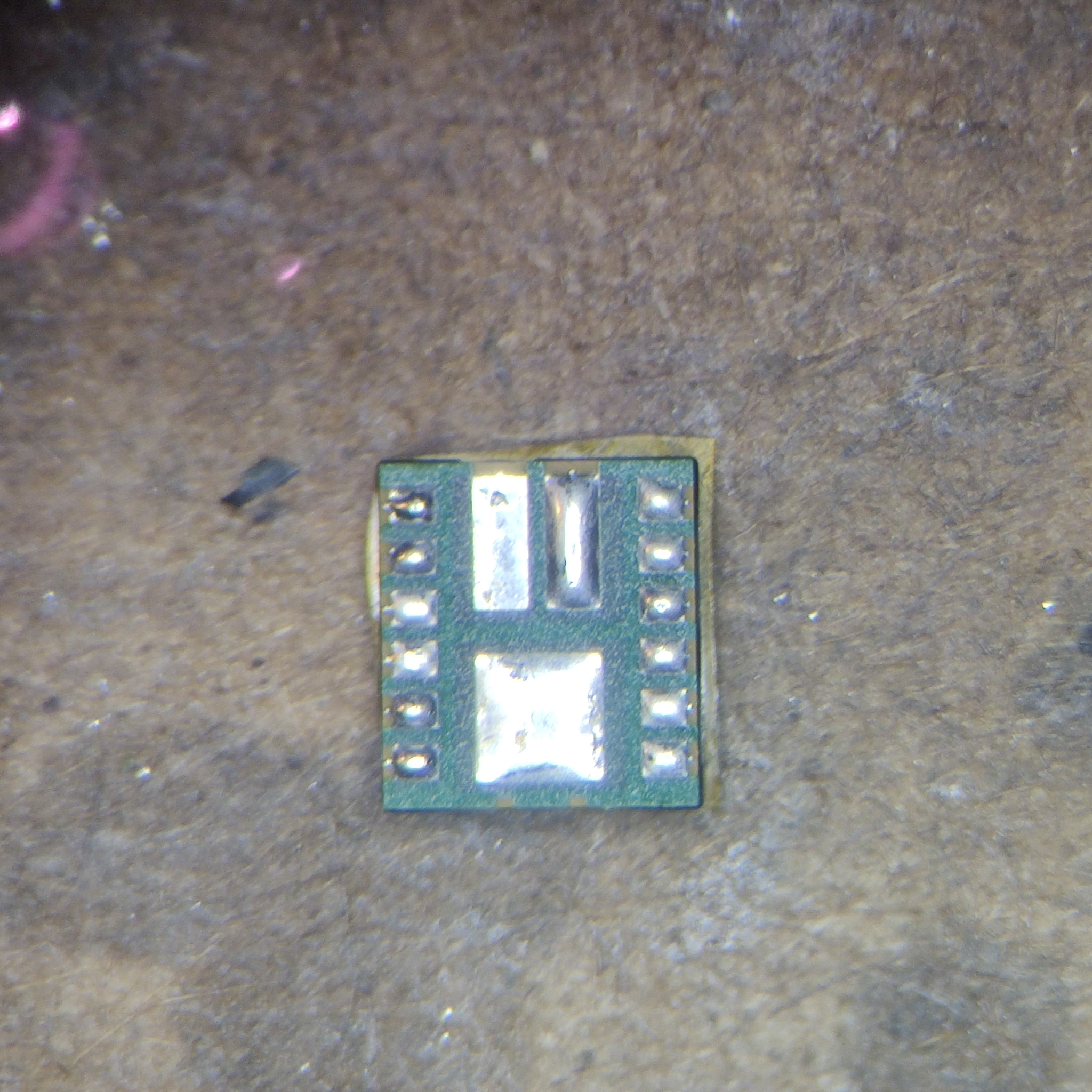

Если очень хорошо приглядеться, то в самом углу есть окисление, из-за которого датчик был в коротком замыкании и телефон не включался.

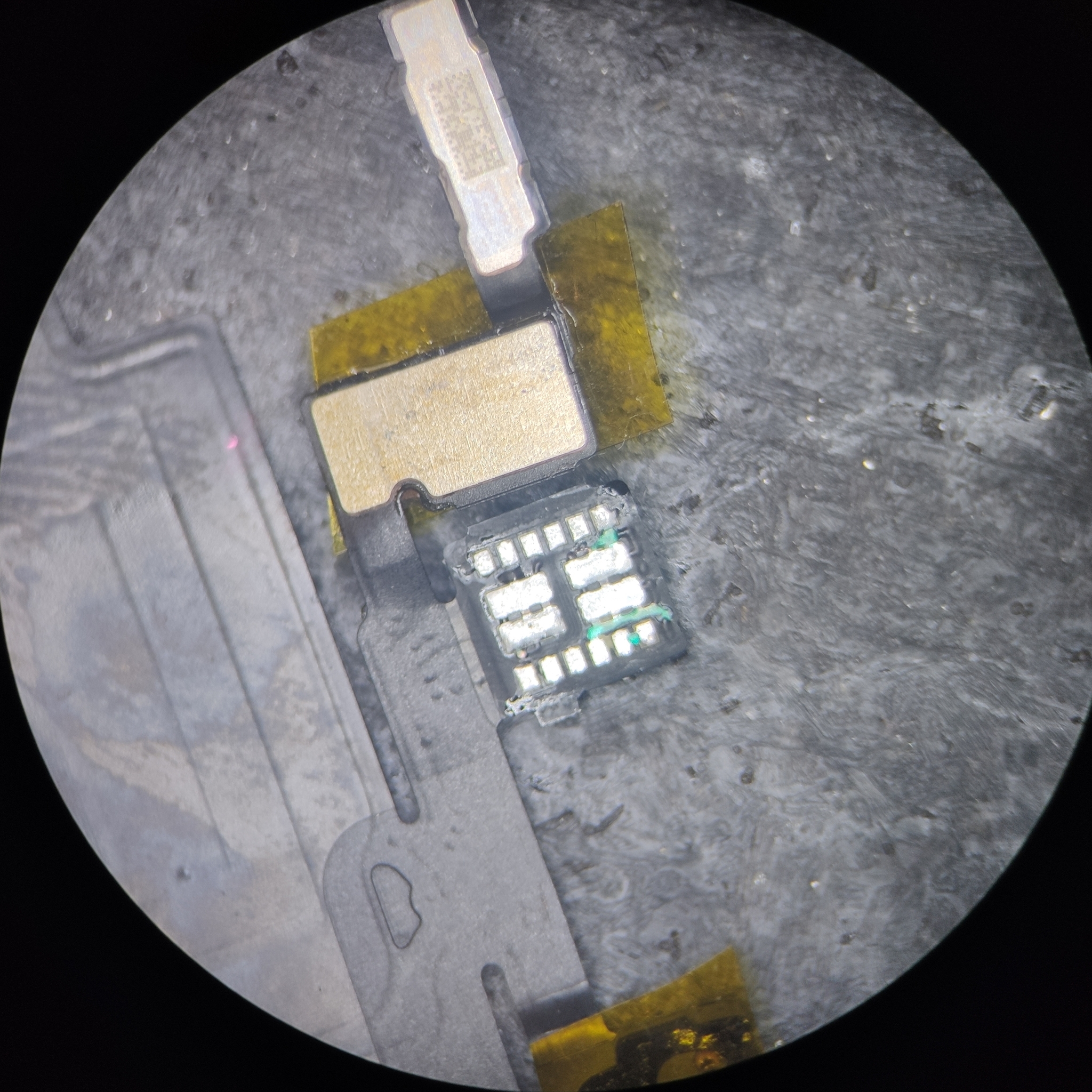

Убираю остатки воды и залуживаю контакты на датчике и на шлейфе.

Восстанавливаю часть маски на шлейфе, чтобы не слиплись контакты, когда буду припаивать на место.

После установки и сборки телефон включился и faceid тоже остался рабочим.

Следующий в очереди iPhone 8 – некорректно работает GPS, т.е часть маршрута вроде нормально едешь, а часть может вести по “карманам”, когда едешь по основной дороге, а если очень повезет, то можно оказаться и на середине Невы, когда едешь вдоль нее. Единственное подозрение – упал с дивана на ковер, но…наверняка у каждого было и похуже, чтобы всерьез относиться к этому, как к источнику возникшей проблемы.

Сделаю небольшое лирическое отступление. Не знаю как другие мастера, но я абсолютно не люблю ремонты, которые имеют плавающую неисправность с большой периодичностью. С большим скепсисом отношусь к случаям, когда “телефон отключается раз в 4 часа”, или “на даче стал хуже ловить сигнал”, или “иногда меня плохо слышат, как будто булькает что-то”. Если в таких случаях нет какой-то типовой проблемы у конкретной модели, то перспективы такого ремонта весьма и весьма туманны.

В данном случае тоже не было сильного воодушевления перед разборкой. Единственный интересный момент – Airpods не показывали процент заряда. т.е сами работали, но в меню не отображали уровень заряда их аккумуляторов.

Телефон уже отдавали в ремонт, там поменяли wi-fi антенну, но это не помогло.

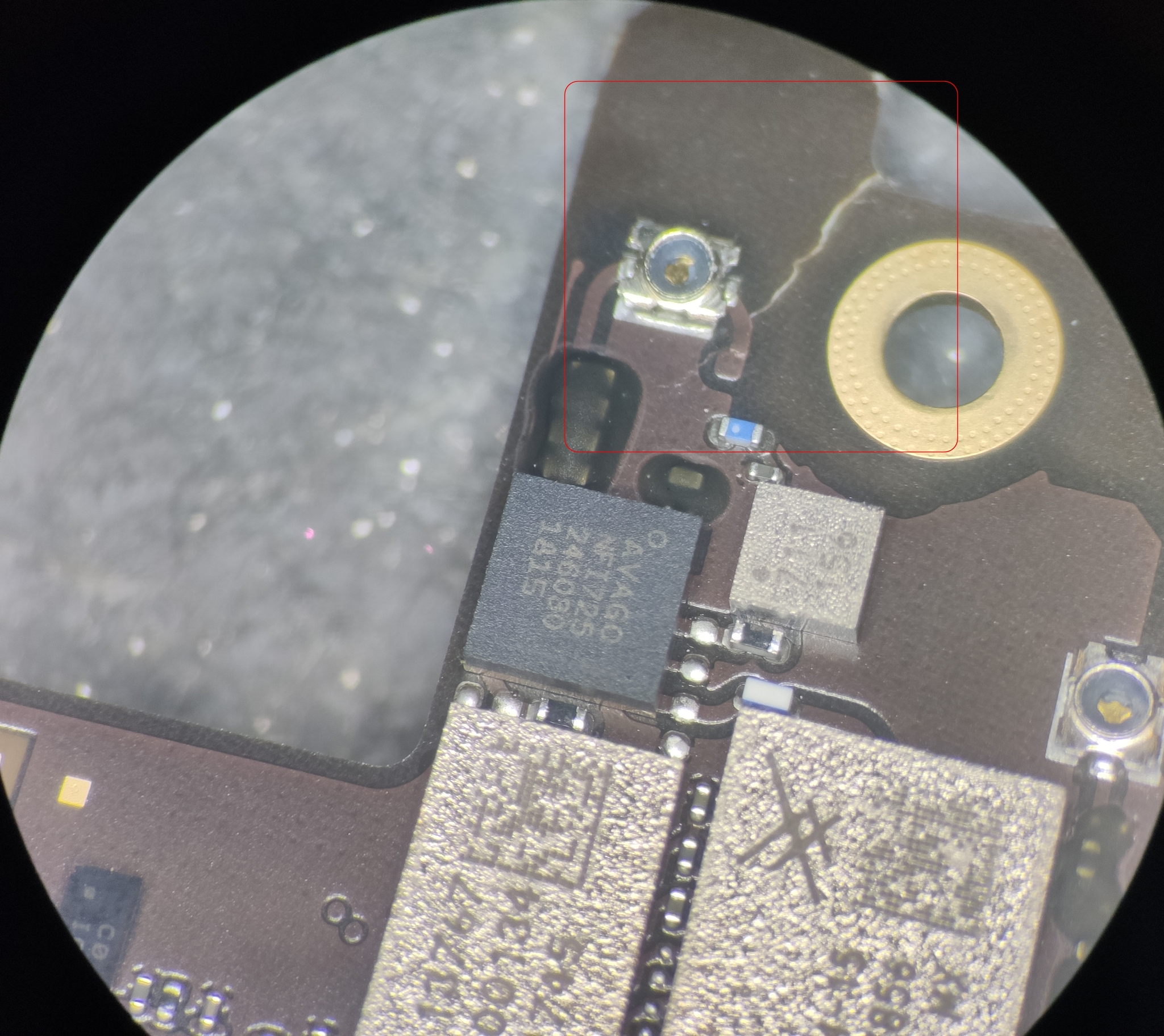

Немного изучив плату под микроскопом, была обнаружена трещина в районе диагностического коннектора.

Такие разъемы есть в разных местах платы и служат для того, чтобы подключить оборудования для тестирования работы ВЧ-сетей: будь то 2G или WI-Fi 5ghz, разнесенные антенны 3G диапазона – не важно. Это оборудование доступно только ну очень крупным сервисам, которых его обязывает покупать вендоры, чтобы получить авторизацию для ремонта их бренда. Если у кого в Санкт-Петербурге есть актуальный GSM-тестер (не wiltek) или хотя бы анализатор спектра до 7.5ghz с генератором частоты, напишите пожалуйста в личку, иногда бывают проблемные аппараты по сети, в которых замена микросхем не помогает, а нужны детальные замеры.

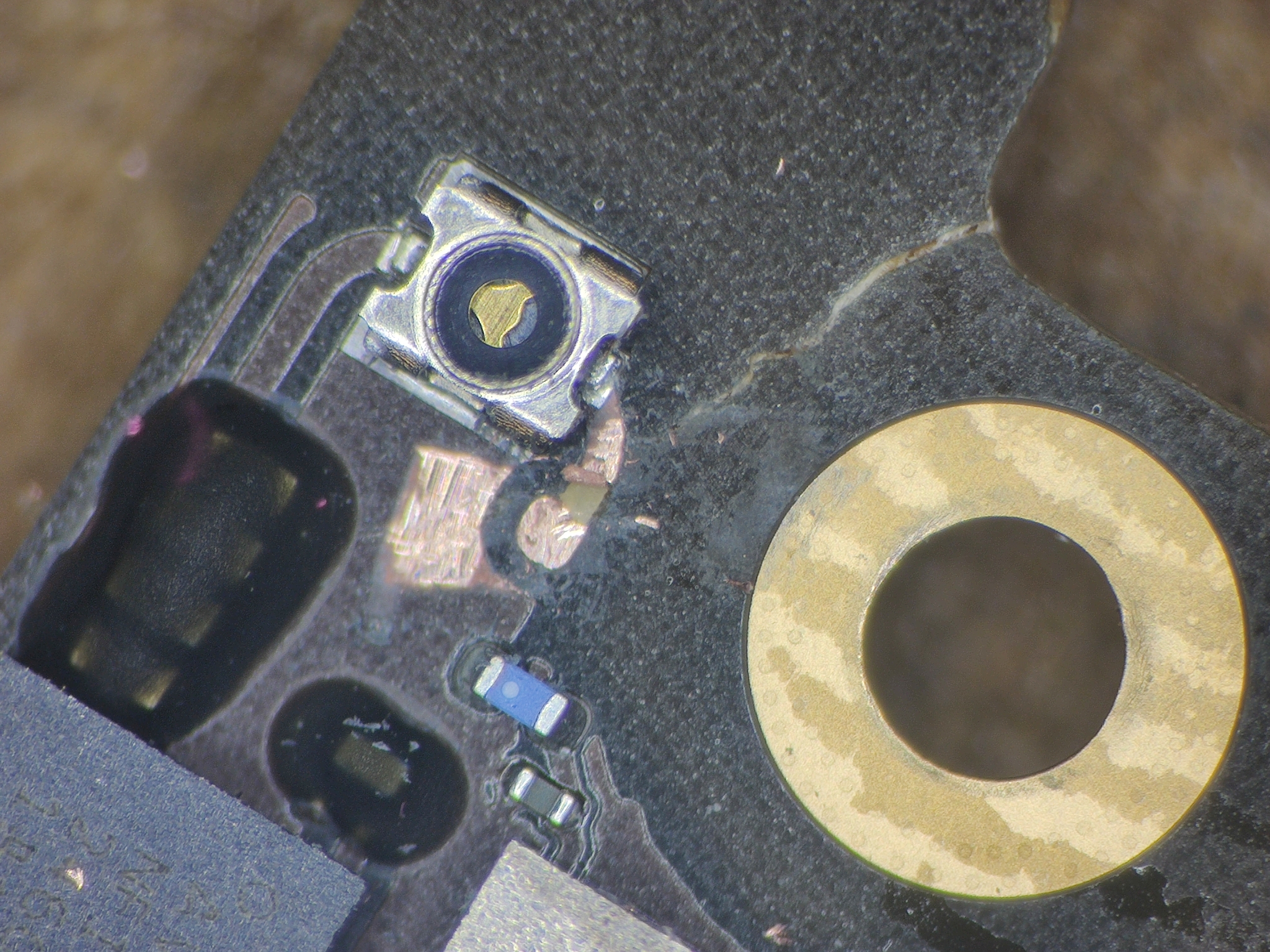

Трещина на самом текстолите. В этом углу нет ничего сильно ценного, но именно она и стала причиной такого поведения телефона.

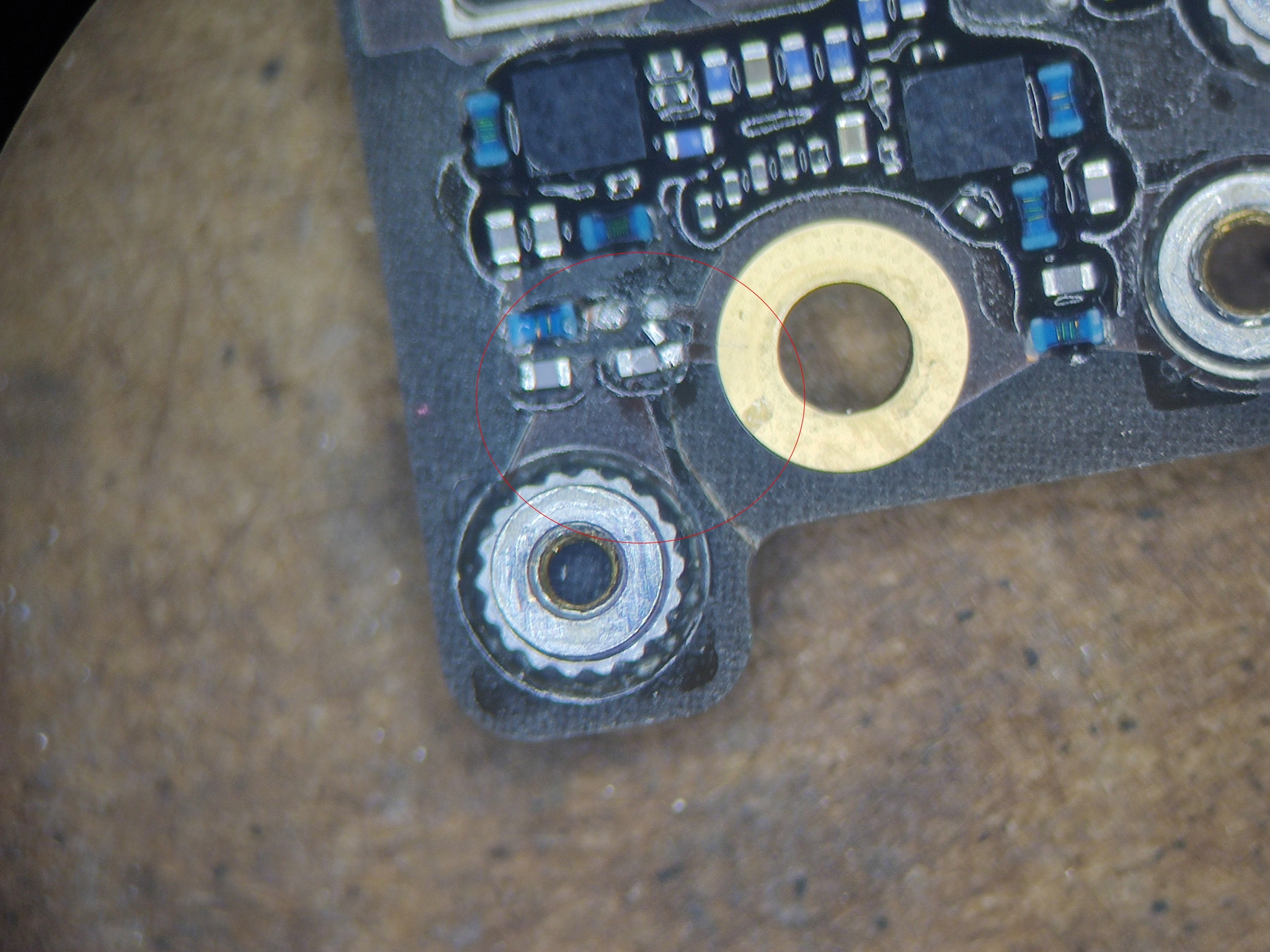

С обратной стороны треснул конденсатор, в цепи антенны.

Невооруженным взглядом особо и не было видно эту трещину, заметно стало уже потом под углом.

Зачищаю лопнувшую дорожку

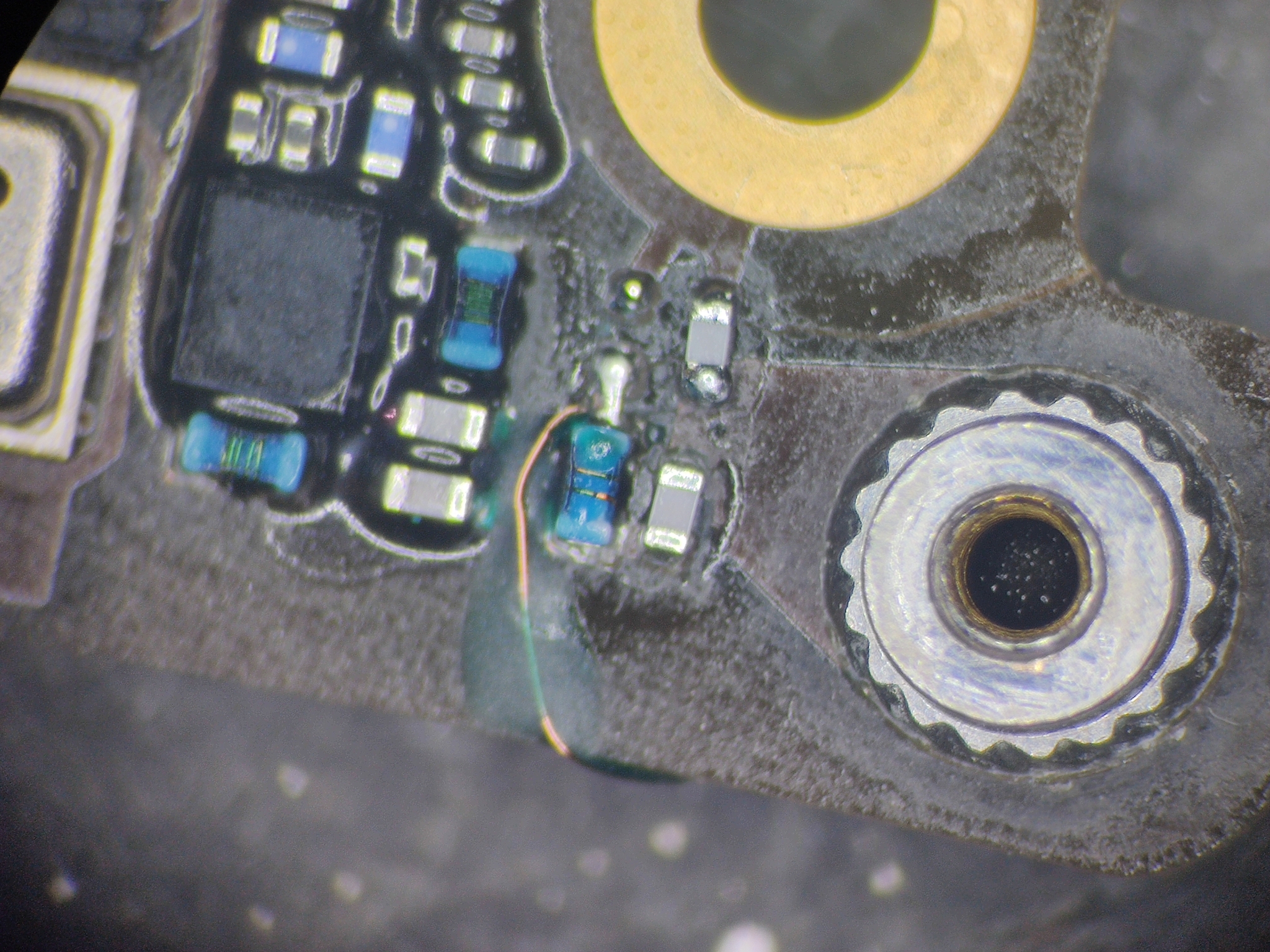

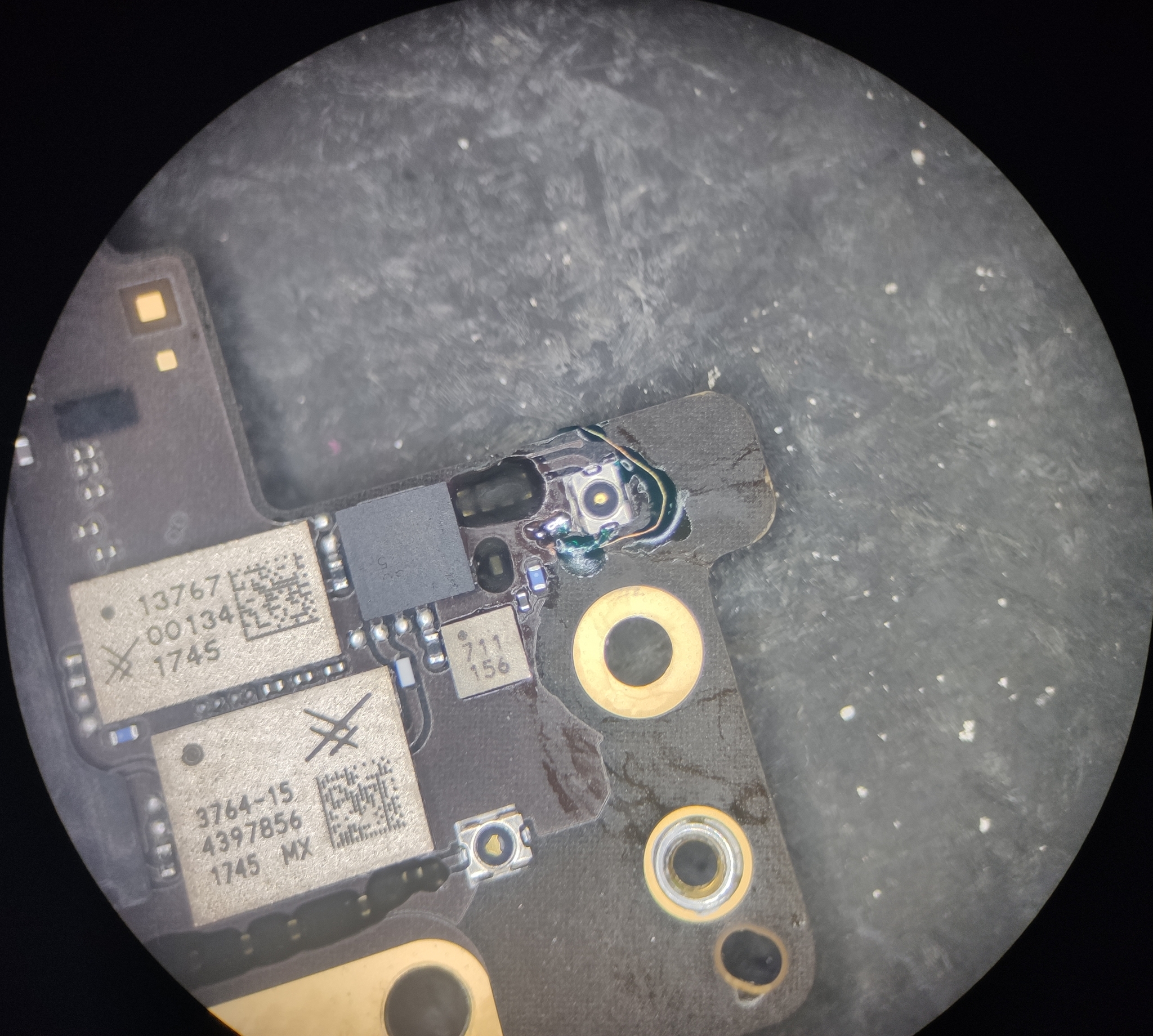

и веду ее на обратную сторону платы, чтобы уж наверняка.

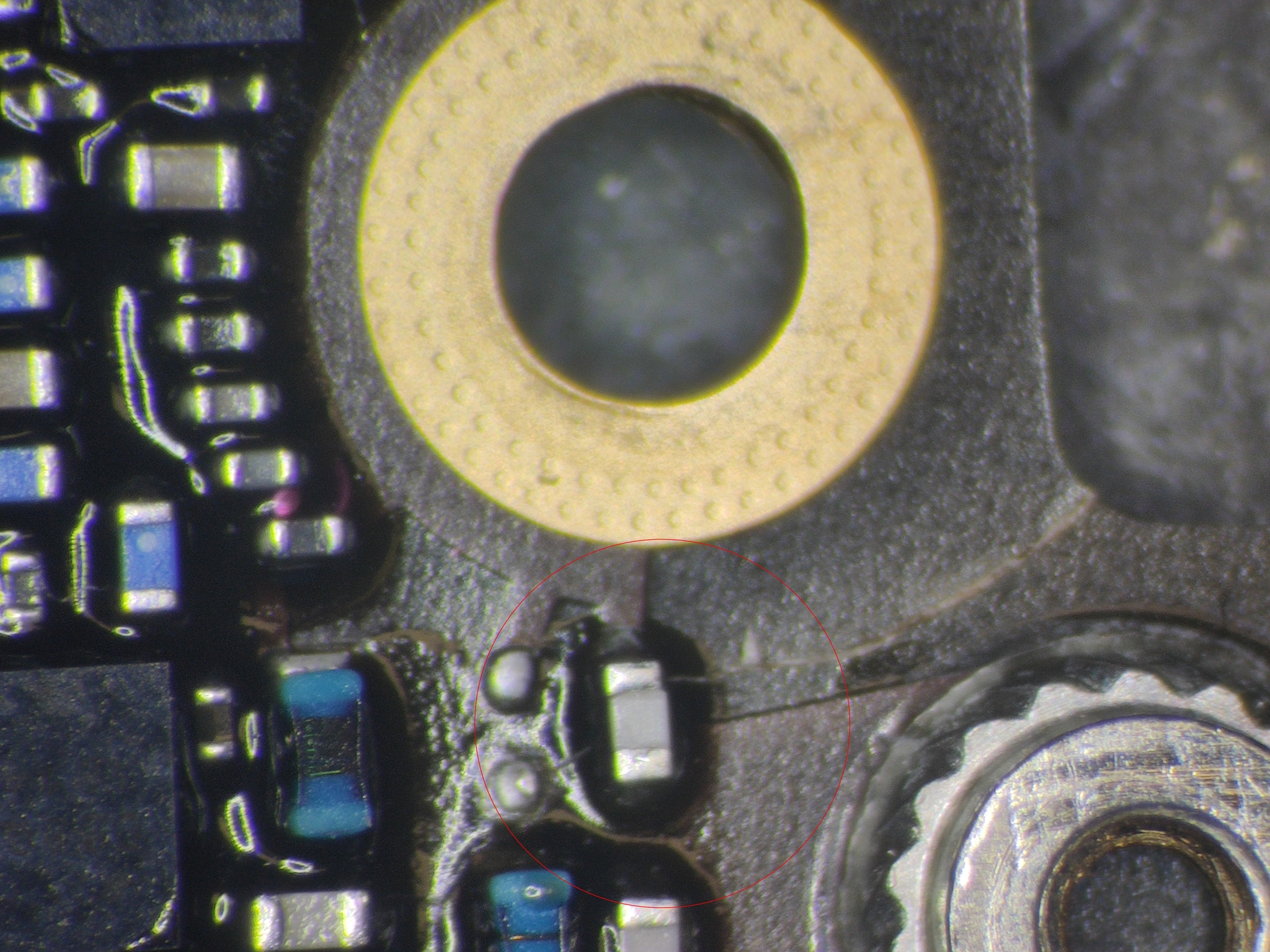

Заодно меняю треснувший конденсатор, который и мешал точной подстройке GPS.

На этом ремонт окончен. Владелец, поездив по городу, подтвердил, что теперь все работает как надо, даже наушники стали отображать процент заряда.

Обидно конечно, что производитель, который уже почти 15 лет выпускает мобильные телефоны, 10 из которых занимает лидирующие позиции на рынке, имеет такие детские болячки в своих аппаратах.
