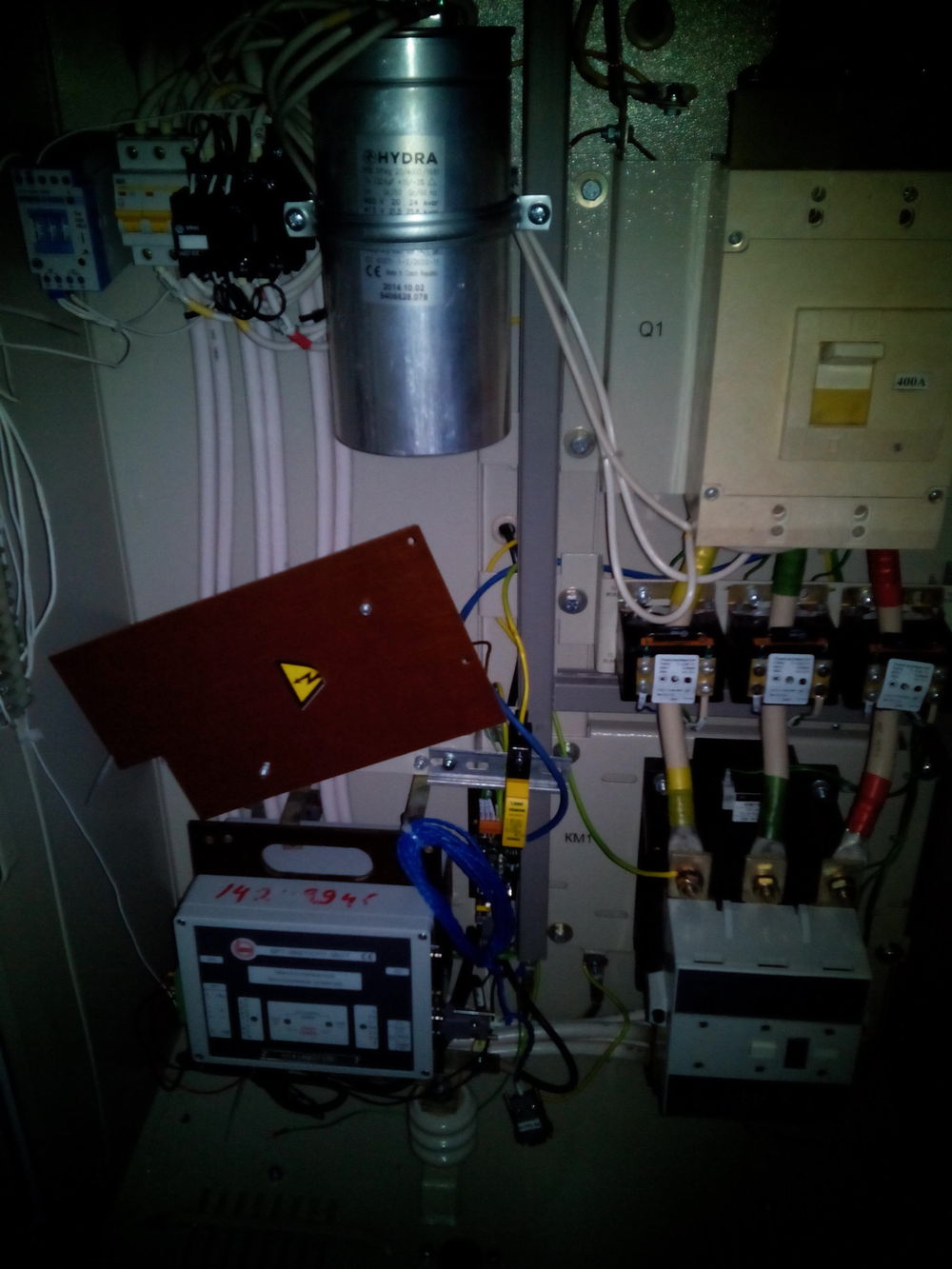

Это станция управления УЭЦН производства ЗАО Электон. В связи с глобальным потеплением занимаемся установкой КРМ (компенсатор реактивной мощности). Так вот, приехал на скважину, открыл дверь СУ. А тут даже лучше чем синяя изолента, прикручено аллюминиевой проволокой!

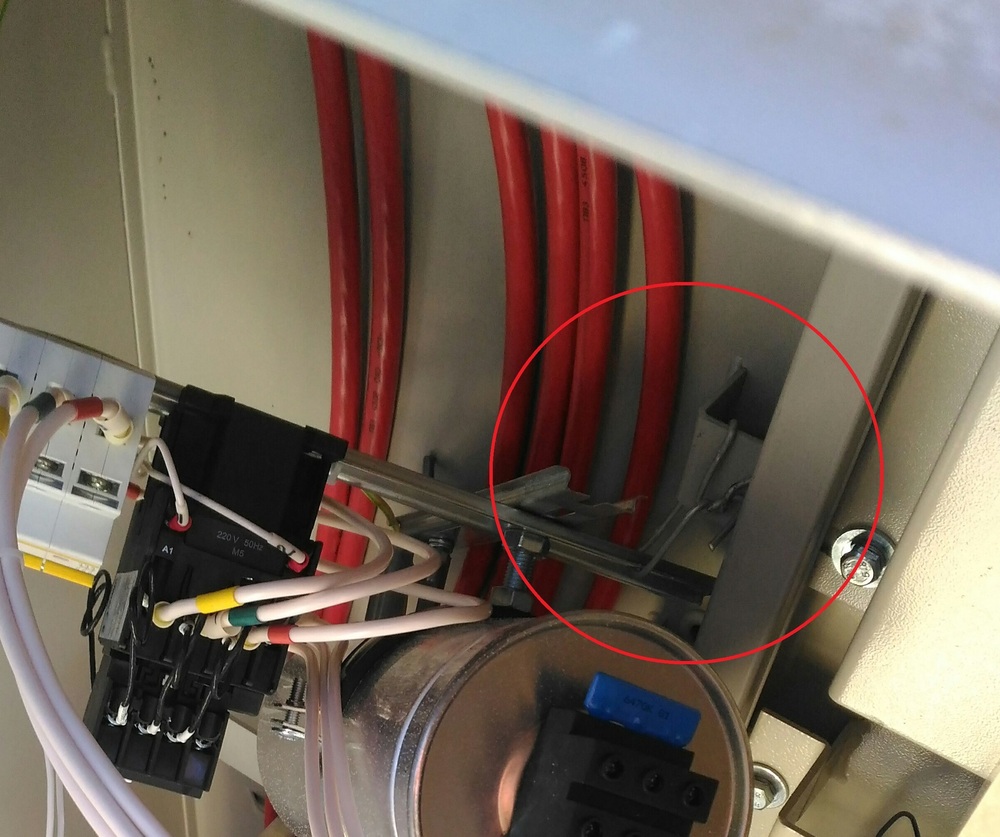

Добавил фото, вдруг проволоку не увидят
А если в послед прифигачить кондер на 2 или выше?
А контроллер и потери учитывает? Может, конденсатор с учетом этого поставили?
В некоторых новых СУ, в частности производства Борец, трансформаторы тока стоят сразу после вводного автомата и перед контактором (я сам их не видел еще). Там в контроллере имеется возможность учитывать потребление самой КРМ. А в остальных такого нет. И потребление КРМ не учитывается.
К сожалению, не могу прицепить фотку электрощитка своей квартиры, но там чуть похуже. (Ориентировочно 60-е гг.)
В управлении погружными бесштанговыми насосными установками лопастного типа я полный ноль, но как непрофессионал могу сказать, что если работает, то норм.
А негабаритная дин-рейка - дело поправимое. Кстати, не вижу монтажных отверстий для неё, они есть?
Кстати, всем, СУ - это не санузел. Это Станция Управления для Установок Электрических Центробежных Насосов.
Вот только для чего она, ТС не сказал. И где стоит, тоже умолчал.
Вот сижу и, от нечего делать, интересуюсь.
О, друг мой эта тема не может быть раскрыта одним днем. Целый технологический отдел ЦДНГ (цех добычи нефти и газа) сидит и рассматривает с какой скважины каким насосом качать. А СУ бывает разных типов и видов. К сожалению не могу фото добавить.
Кстати, что за скважина, не нефтяная, случаем?
И сильно топит?
А то поставили целую станцию управления насосами.
Тут можно много написать, если интересно могу запилить. Только через недельки три. Т.к. пока свободной вахте, нет фото для красивости
То есть компенсаторы надо подключать к основному вводу, а потом - от них уже, далее, как я правильно понял?
30 А - охренеть. Хотя, если на выходе - 600 А, то это норма.

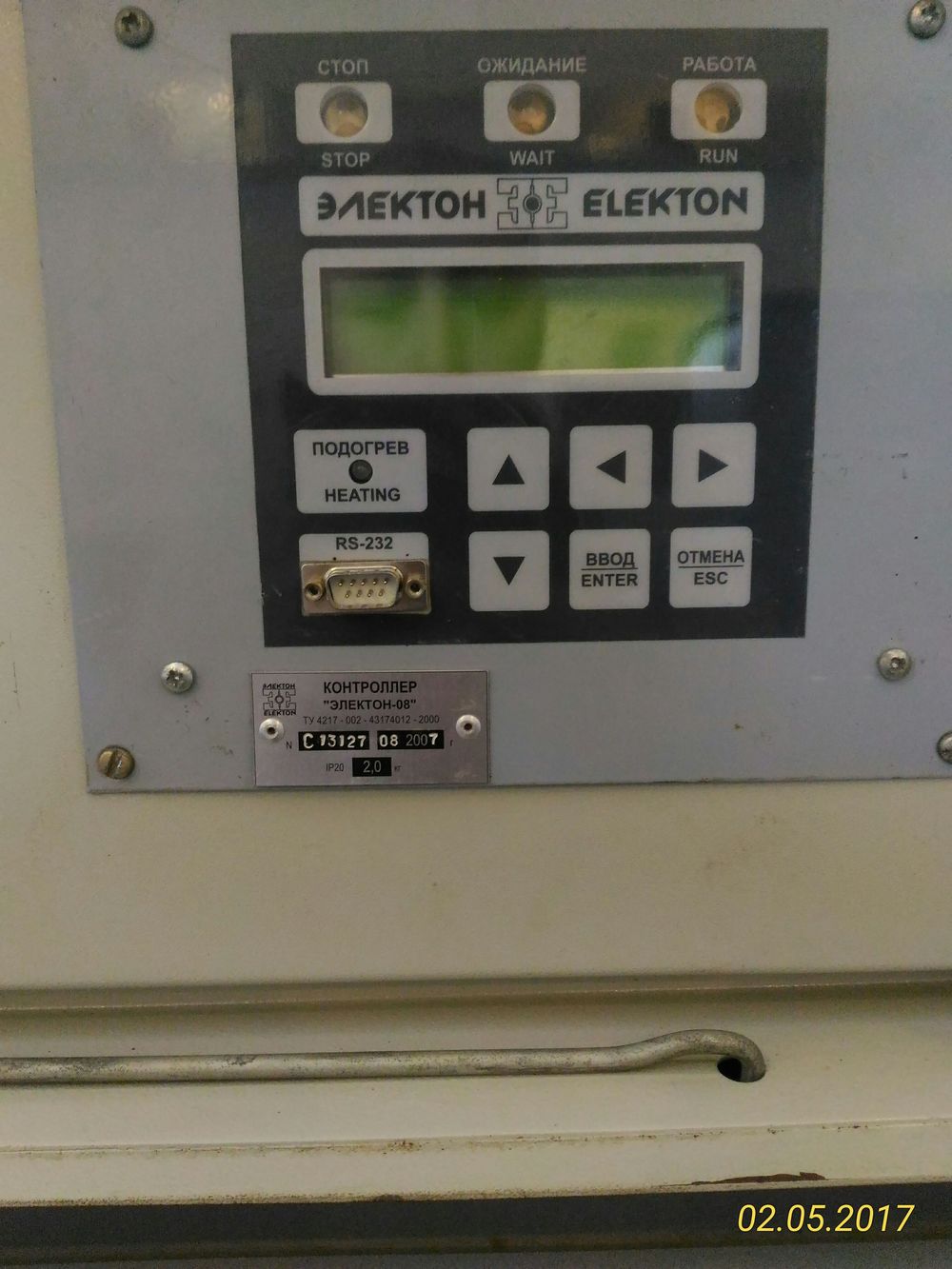

В СУ установлен контроллер, как на фото. Он учитывает все параметры работы установки. я понимаю что кондер в крм подбирается специально под нагрузку. Вот только в реальности закупили на 20 кВАР и 40 кВАР. А двигателя в УЭЦН в большинстве 22, 28, 32, 45 кВт. И в добавок УЭСХ к каждой КТТПН устанавливает свои установки КРМ
К сожалению, не могу прицепить фотку электрощитка своей квартиры, но там чуть похуже. (Ориентировочно 60-е гг.)
В управлении погружными бесштанговыми насосными установками лопастного типа я полный ноль, но как непрофессионал могу сказать, что если работает, то норм.
А негабаритная дин-рейка - дело поправимое. Кстати, не вижу монтажных отверстий для неё, они есть?
При установке рейки я укорачиваю ее. и да там есть отверстия для болтов крепления, как раз в нее справа и прикручена рейка. И к сожалению она не работает. Т.к. подключена после трансформаторов тока, и имеет свое потребление примерно в 30 А. Вот мозги СУ и суммируют потребление УЭЦН с потреблением КРМ.
