Делаем шатуны!
Продолжаю делать проектик!
После того как сделал коленвал, продолжил с ближайшей сопрягаемой с ним деталью - шатуном.

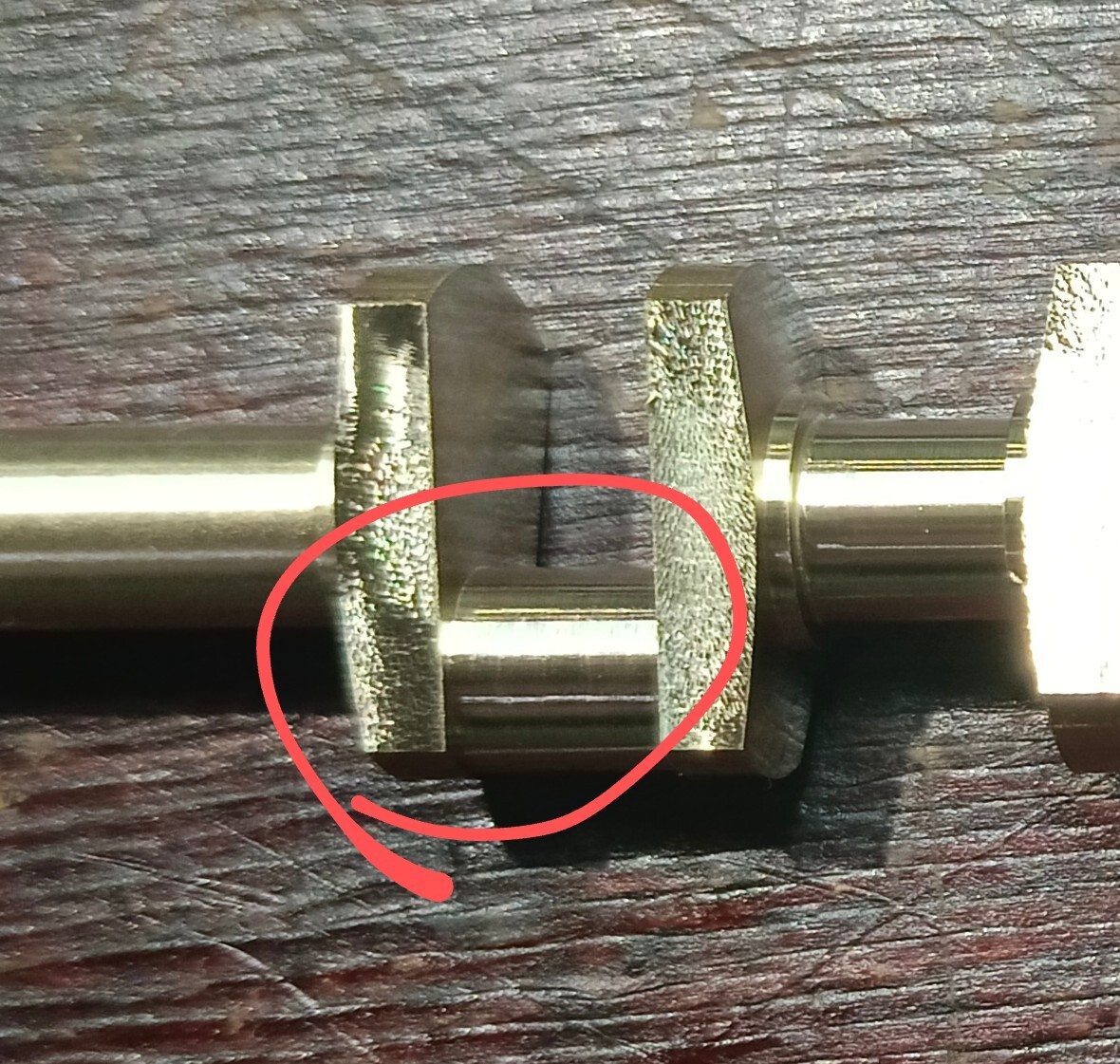

Шатун, стало быть, нужно выполнить разборным, поскольку на шейку коленвала надеть его не представляется возможным
Вот тута свободных концов не завезли

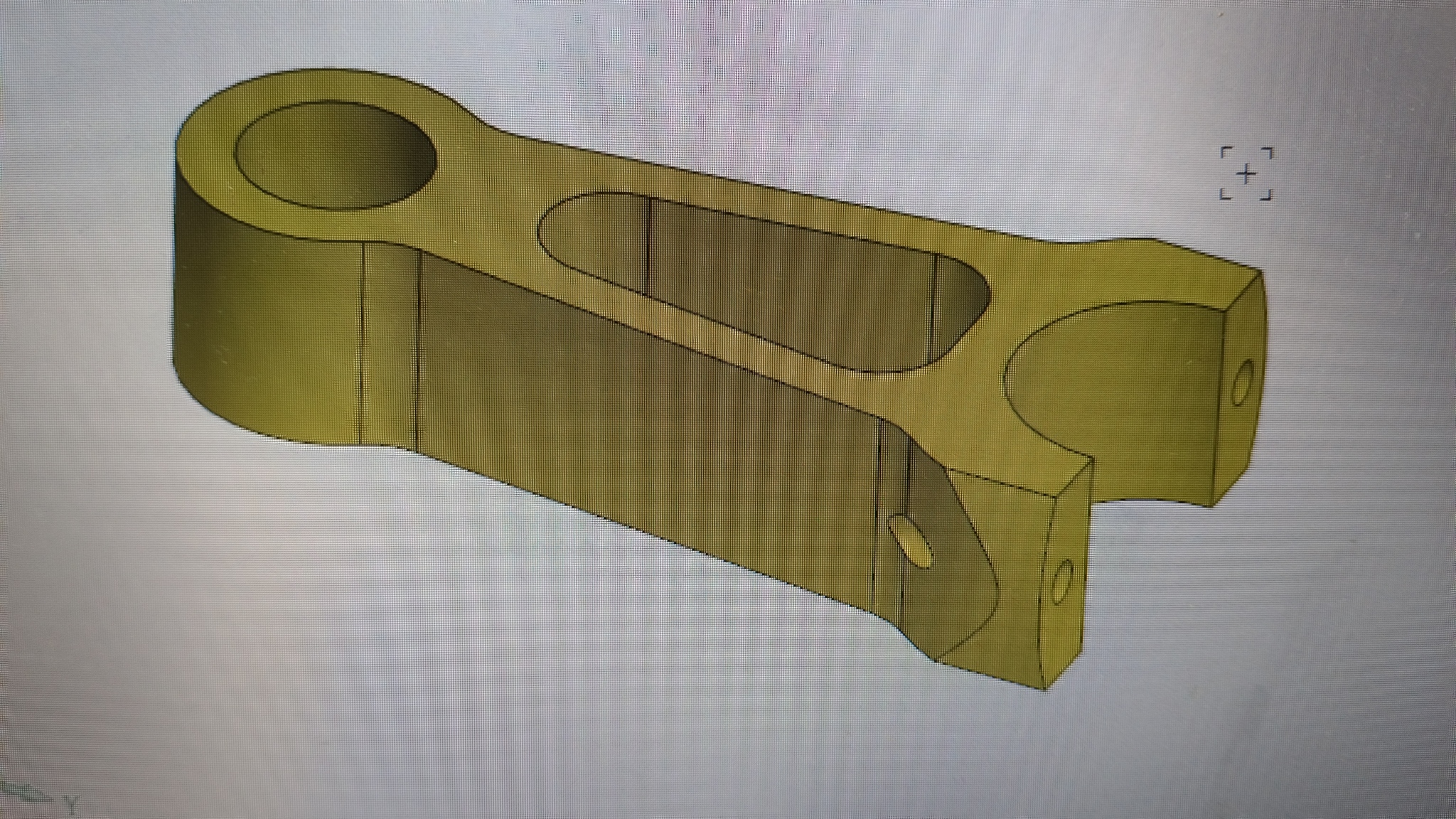

За кадром накидал бошую-бошую сборку двигателя, где уже 170 компонентов. Соответственно, шатун будем делать по образу-подобию модели
Тело шатуна, позже будет горькая попка от него
Пишем код, собираем инструмент, налаживаем, делаем. Для вас фантастические 6 часов развлечений будут сжаты до пары минут.
Берегите ушки!
К сожалению, пришлось жутко скукожить по длительности и разрешению, чтобы пролезло в пост
Там ещё на противошпинделе есть обработка, но про неё я успешно забыл (записать), да и по длительности всё равно не влезает.
С обратной стороны было сделано два отверстия и в них нарезана резьба М1.6 для крепежа.

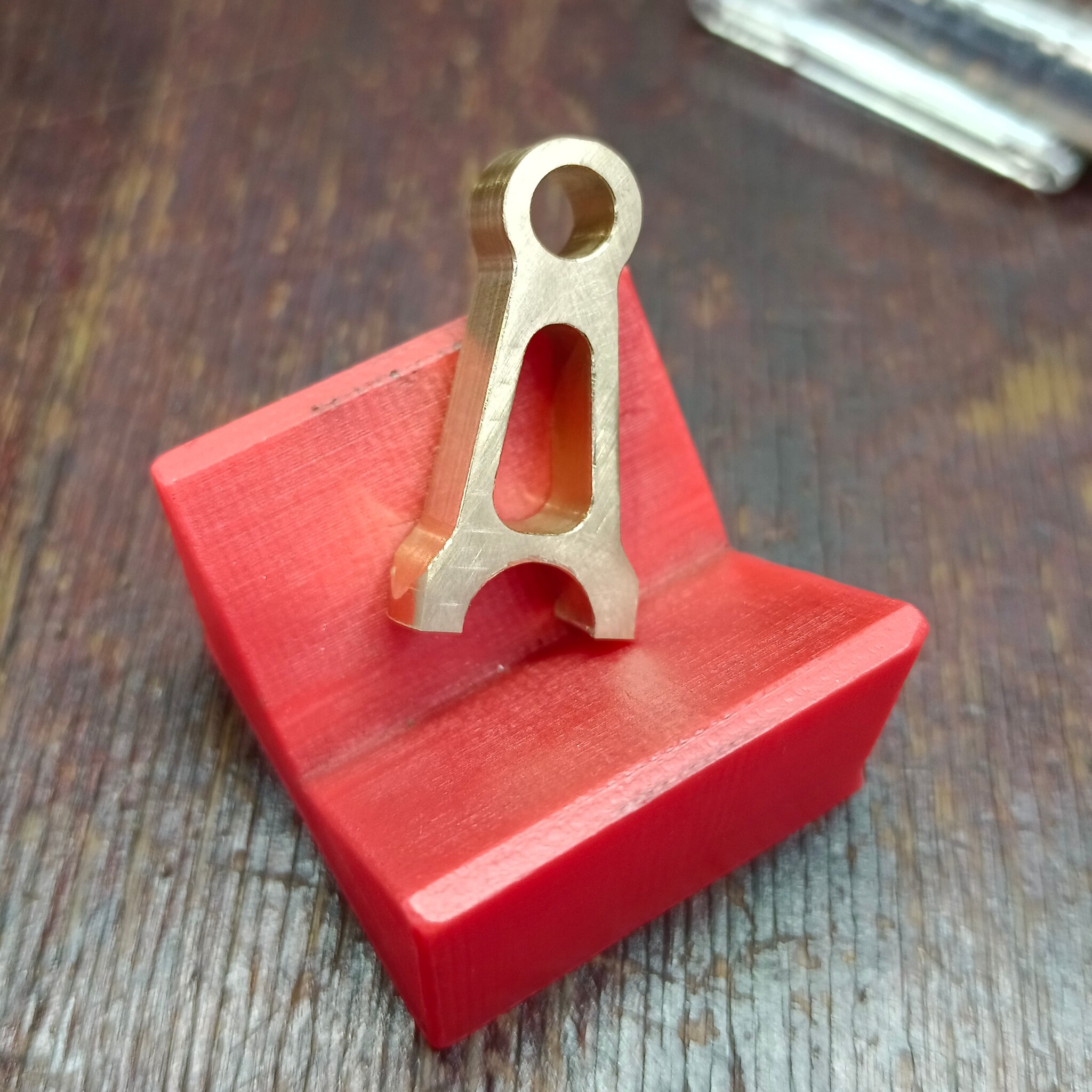

Наконец, результат всех телодвижений
Конкретно эта без отверстий 🙃
Включи фантазию

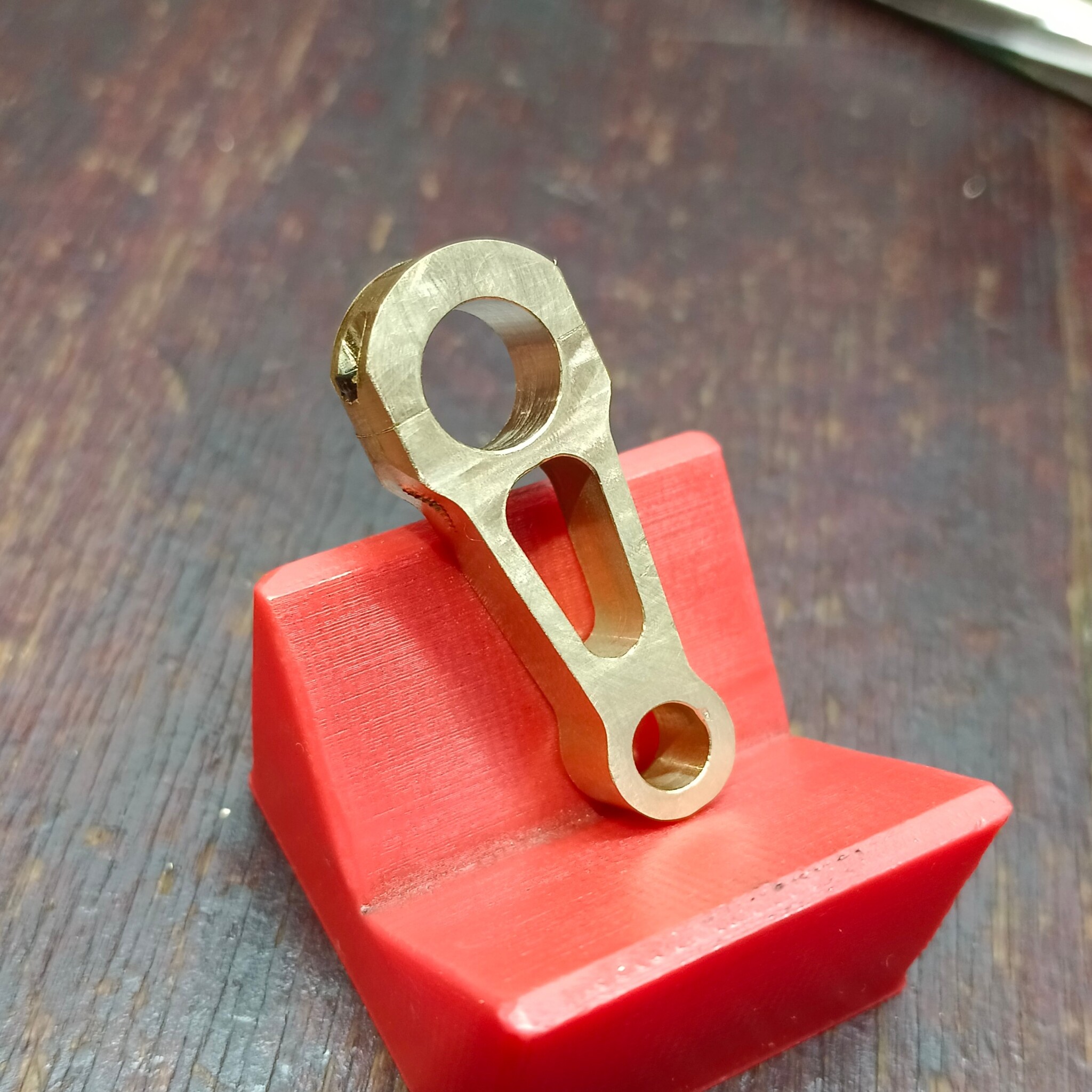

Теперь черёд ответной детали.
Обещанная горькая попка - в студию!
Дальнейшие действия уже до боли очевидны, так что держите видосик, без лишних слов
Ушки
Страшная штука загородившая обзор - инструментальный суппорт. В нём стоят осевые инструменты, в данном случае сверло
Хоть у меня уже готовы обе части шатуна, перед тем как их собрать нужно сделать с ними много страшных вещей.

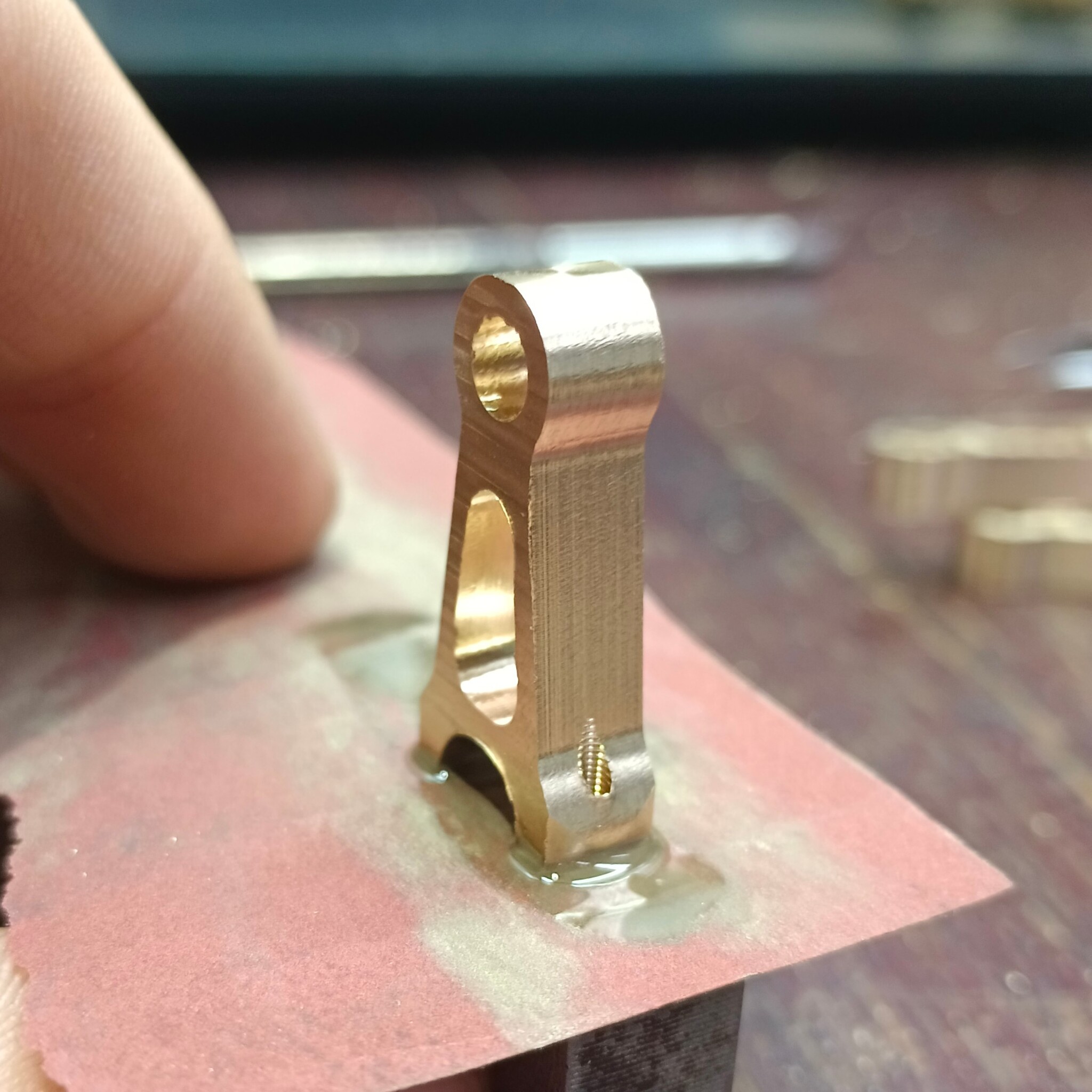

Латунь щедра на заусенцы, которые, разумеется, были устранены, после чего я навёл марафет на сопрягаемых поверхностях деталей
Шурх-шурх по 1000й нождачке, под которой что-то очень ровное
Теперь можно собрать!
Какая-то срань всё равно торчит, эх
"Но ведь оно всё кривое-косое, а отверстие получившееся из двух частей даже не круглое!"- скажете вы, и будете правы.
А значит что? А значит что шкурочки не хватит, и нужна дальнейшая постобработка.
На теле шатуна все отверстия были получены расфрезеровкой (сверло в блоке стояло по приколу, и не использовалось 🤷), и что самое важное, выполнены пока только предварительно. Потому что можно с ума спрыгнуть в попытках сделать их идеально совпадающими прямо со станка.
В ход идут развёртки!

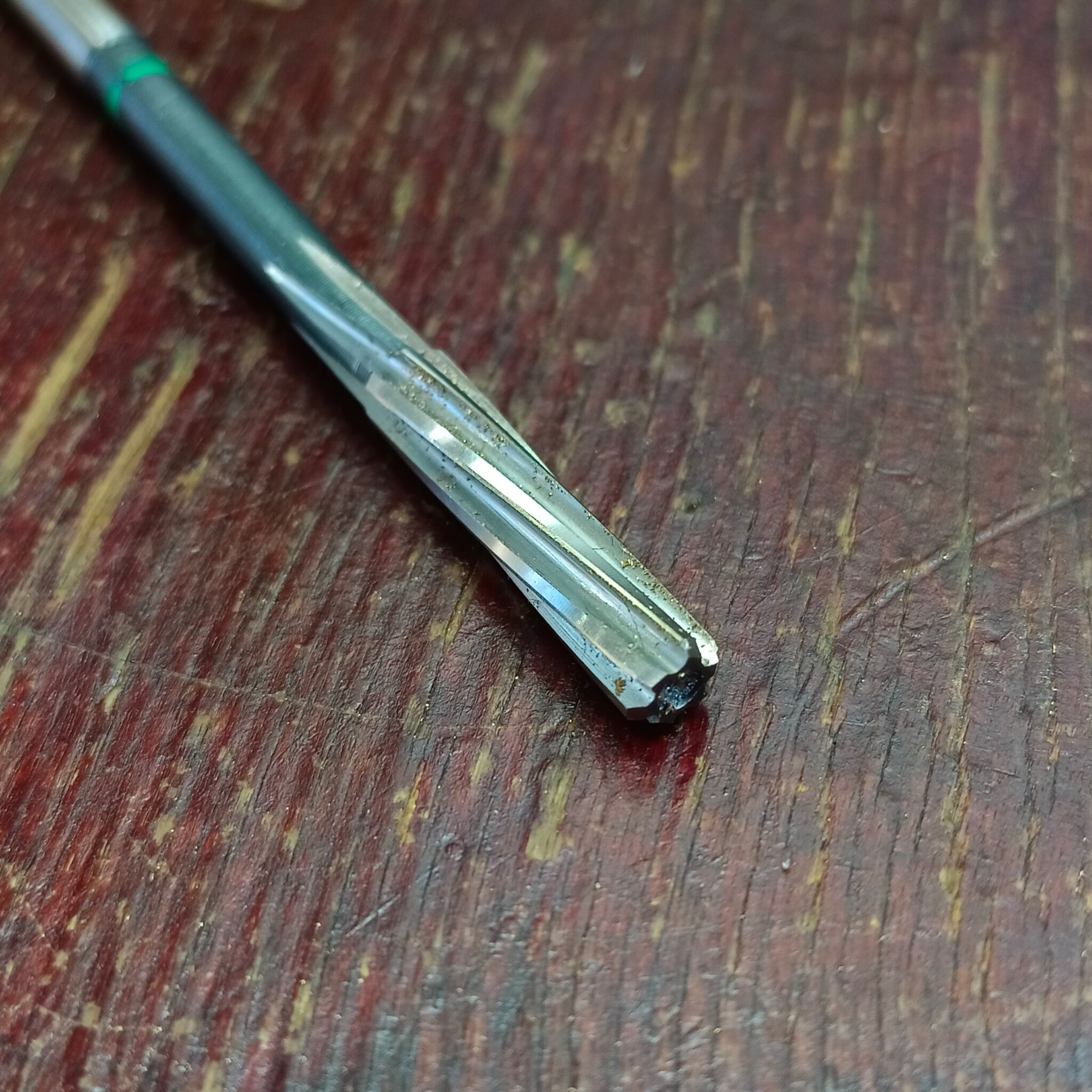

По сути своей то же сверло, но пару лишних ленточек, и не умеет работать центром
Развёртками были доведены до ума оба отверстия на шатуне.
Но как-то красиво слишком всё, не хватает подвоха. А он, сука, был. Развёртки были изношенные, и сделали отверстие под коленвал чуть меньше номинала. И естественно узнал я это в момент сборки.
Другой развёртки не было, на помощь пришла абразивная паста.

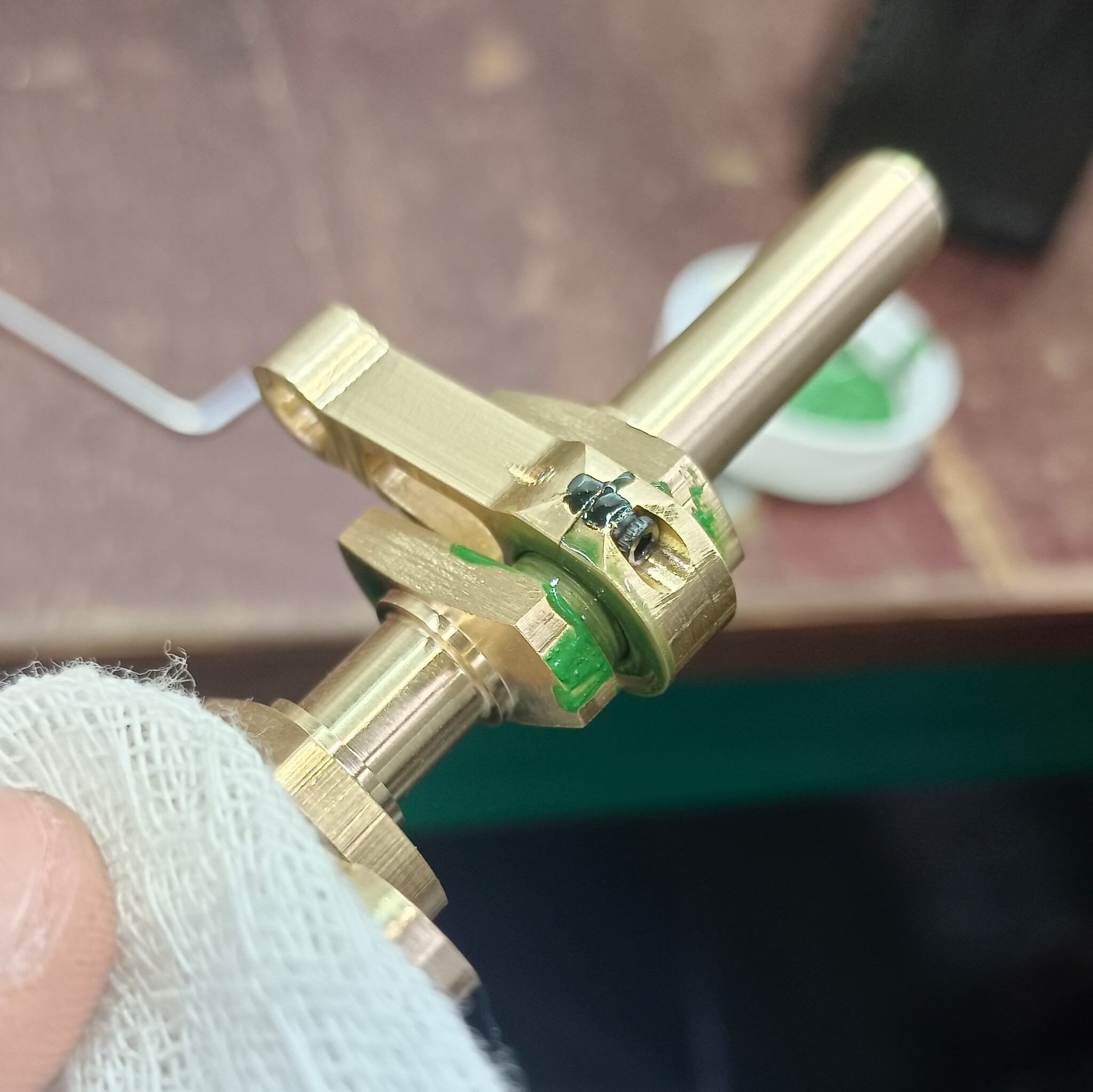

Завалявшийся кусочек всеми обожаемой пасты растолкал вперемешку с парой капель бензина и маслом, чтобы хоть как-то смочь это нанести на поверхности шатуна и коленвала
А потом елозить по кругу туда-обратно, потихоньку подкручивая винты
Таким образом был притёрт каждый шатун к своему посадочному месту, пока не стал свободно там вращаться.
Но мне ведь не нужно чтобы оно дальше стиралось, поэтому разбираю, мою это всё дело в растворителе, смазываю, собираю обратно

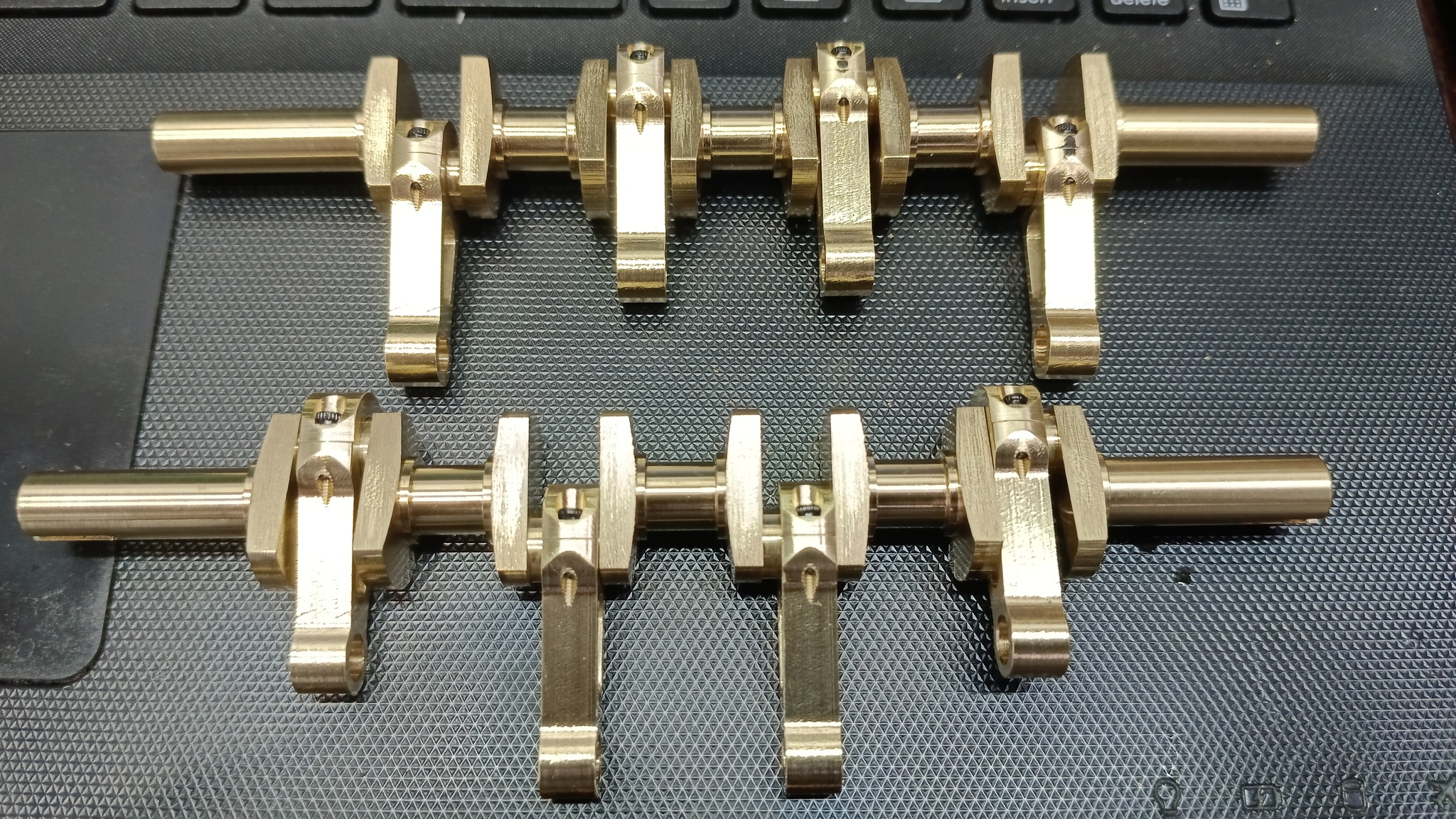

Теперь я счастливый обладатель двух коленвалов с шатунами 😎
На очереди поршни, гильзы для блока
Всех благ, спасибо за прочтение 👋
