"Башенные" французские автомотрисы

Продолжу тему "Подводная лодка" Бугатти и

Запоминающаяся французская автомотриса.

Безусловно, самые "безбашенные" в Европе (или наоборот "с поехавшей башней") конструкторы автомотрис были во Франции. )

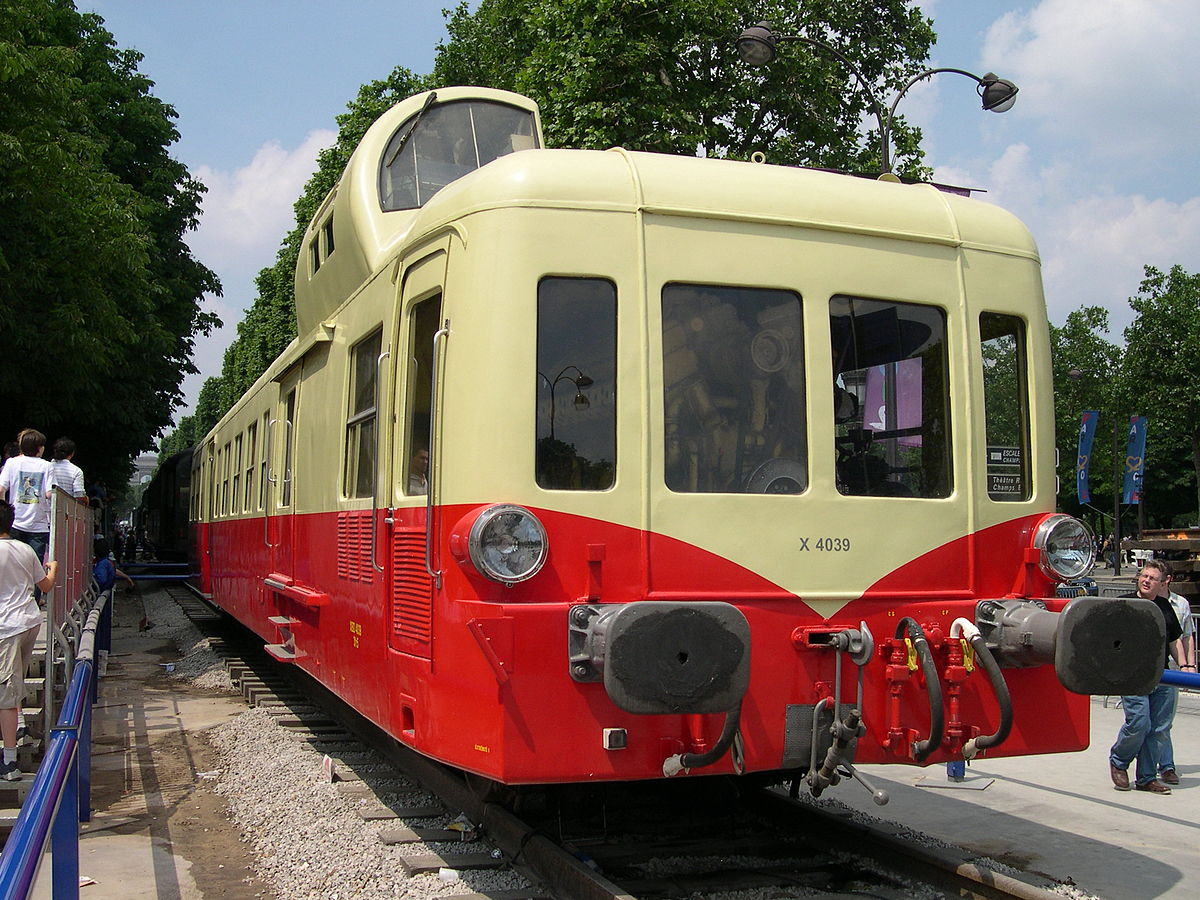

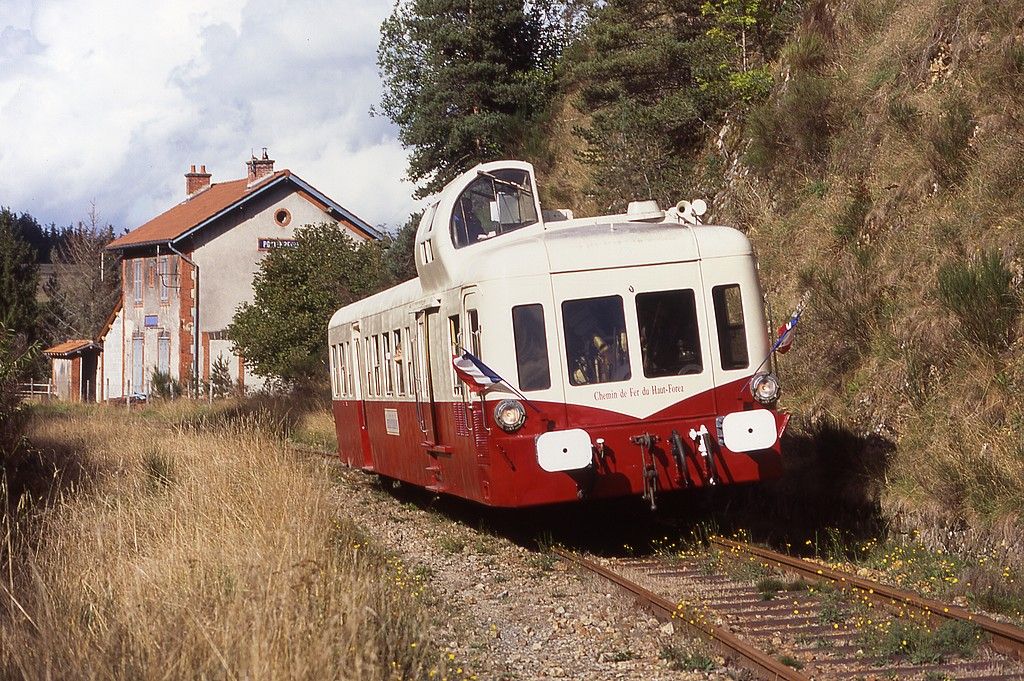

Х 3800 (другое название:Поезд Пикассо) — французская автомотриса, производившаяся в 1950-1961 годах.

Производилась совместно фирмами Régie Renault, ANF, De Dietrich и SACM.

Была произведена 251 автомотриса.

Говорят, что их прозвали «Пикассо», потому что смещённая и приподнятая кабина машиниста напоминала картины Пабло Пикассо, на которых были изображены люди со смещёнными глазами и носом.)

Именно невозможность (или нежелание) размещения двигателя и передачи в подвагонном пространстве создавала такие конструкции.

С одной стороны шум и вибрация в салоне, с другой - удобное обслуживание, лёгкий запуск в холод.

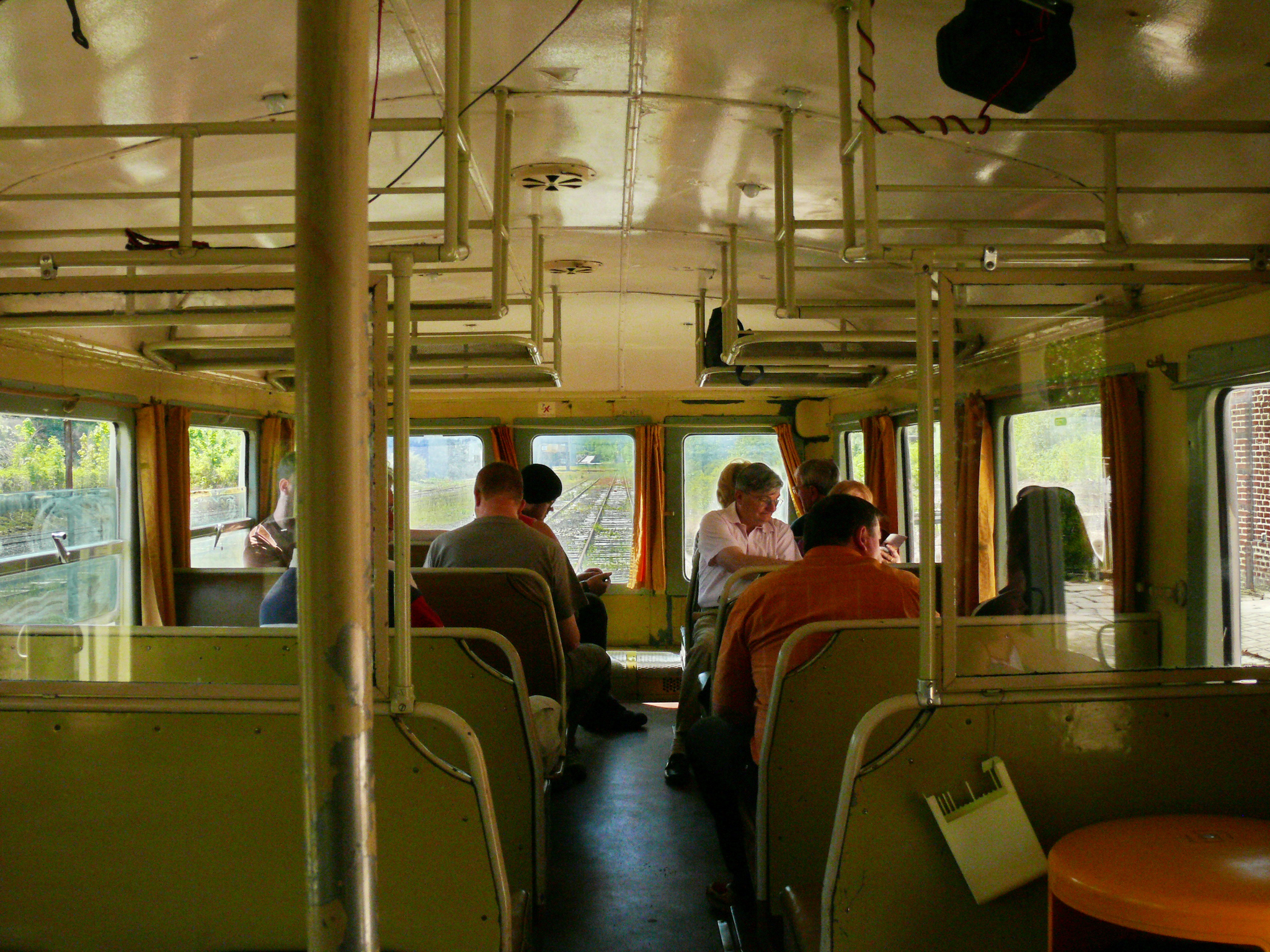

Салон чаще всего был второго класса на 62 места.

Была возможность ездить в сочетании с прицепным вагоном.

Они оснащены несколькими типами двигателей:

двигателем Renault типа 517 G (с удельной мощностью 300 л.с., впоследствии увеличенной до 340 л.с.) или типом 575 (с удельной мощностью 360 л.с.) или Saurer типа BZDS (мощность агрегата 320 л.с.).

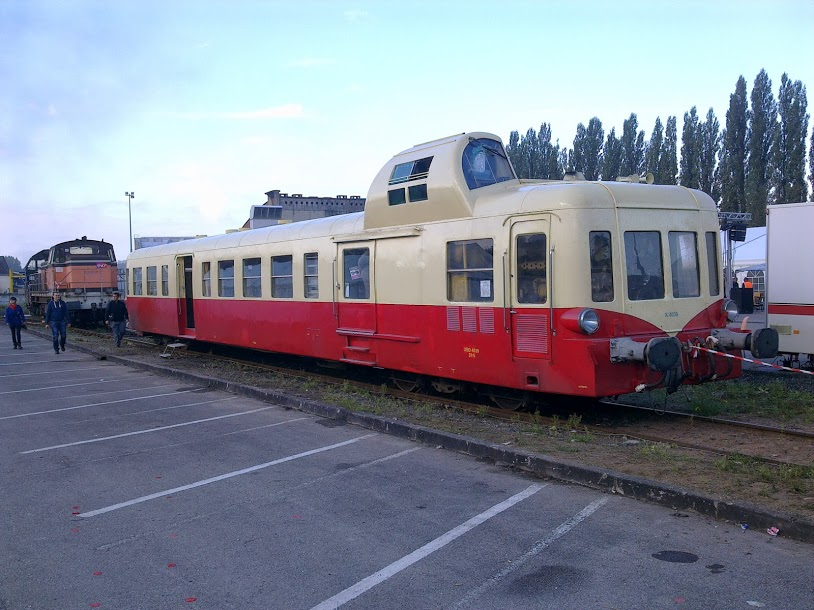

X3800 обслуживал второстепенные линии по всей французской железнодорожной сети. Поднятая одна кабина управления по задумке должна была облегчить работу машиниста в прямом и обратном направлении (что спорно с моей точки зрения, хотя это по-любому лучше, чем сидеть рядом с двигателем).

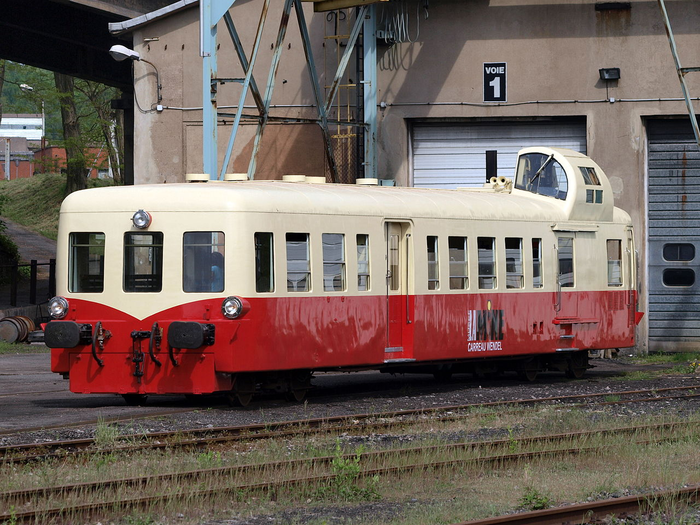

Один экземпляр сохранился в музее Мюлуза Cité du Train .

Двигатель находится в переднем отсеке.

У X 3800 была механическая трансмиссия.

У автомотрисы был 20-метровый кузов, который опирался на две тележки.

Общий вес 31,5 тонны.

Максимальная скорость 120 километров в час.

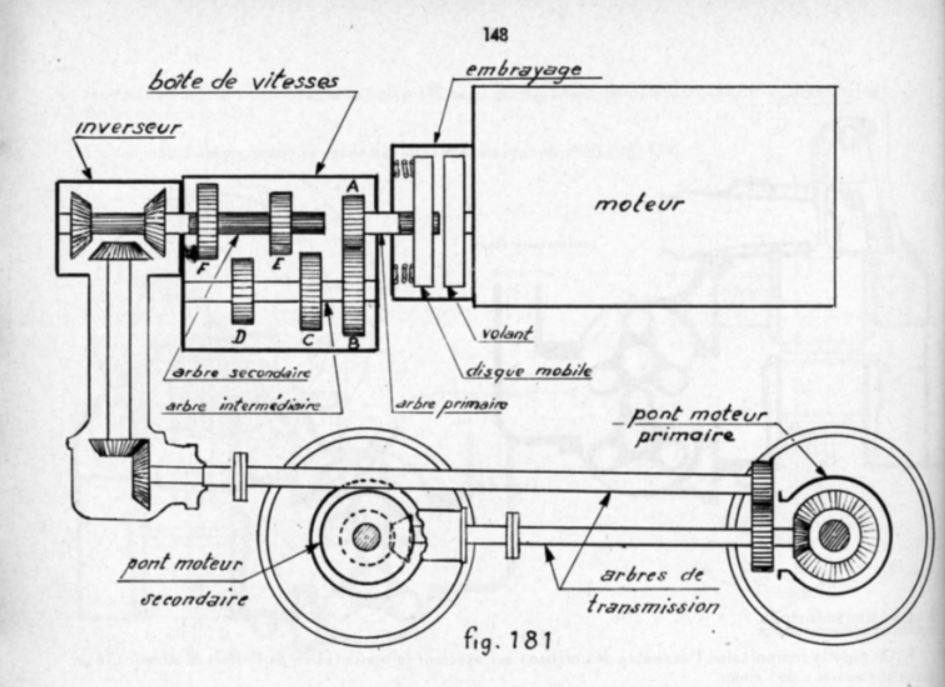

Примерная схема трансмиссии.

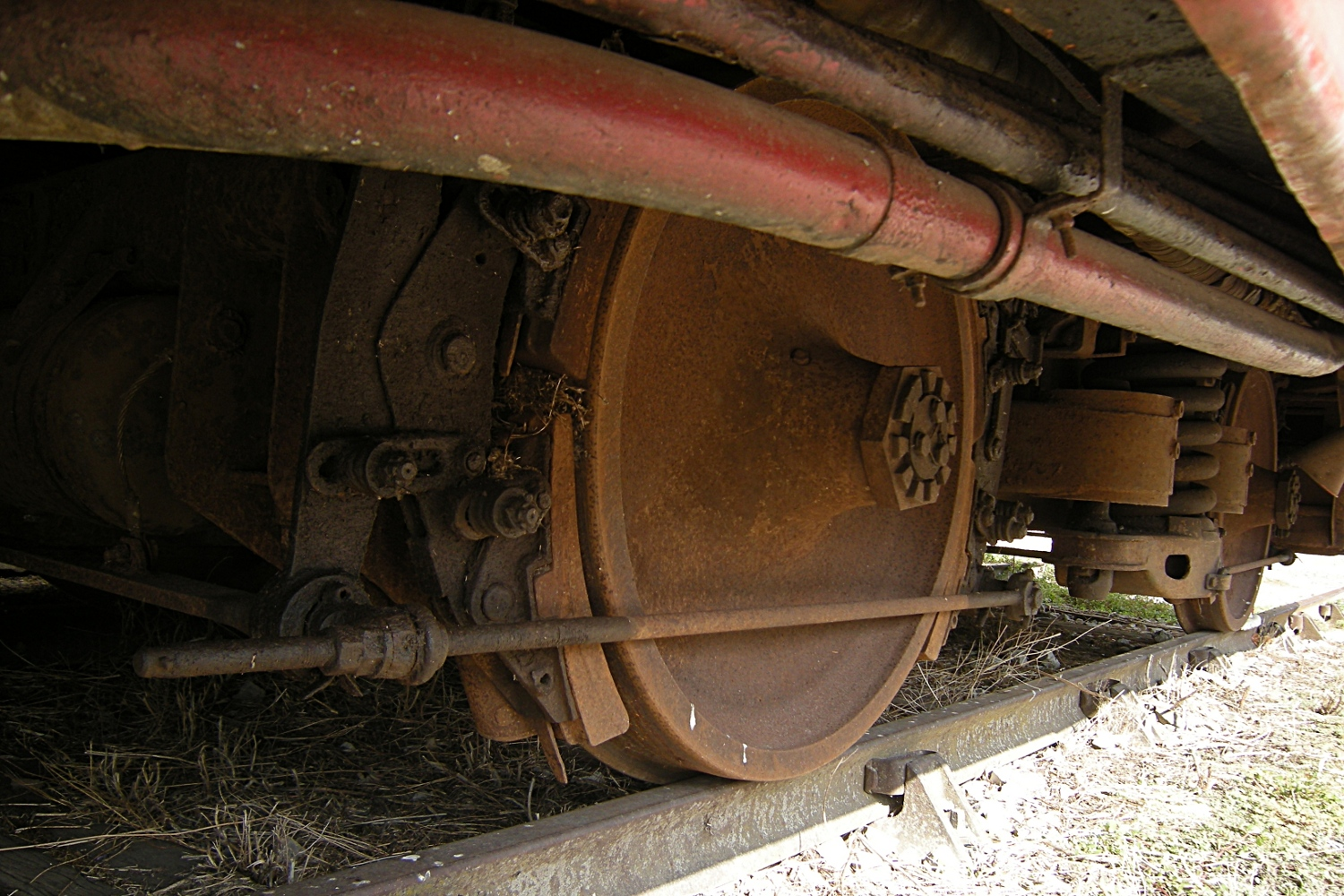

Тележка.

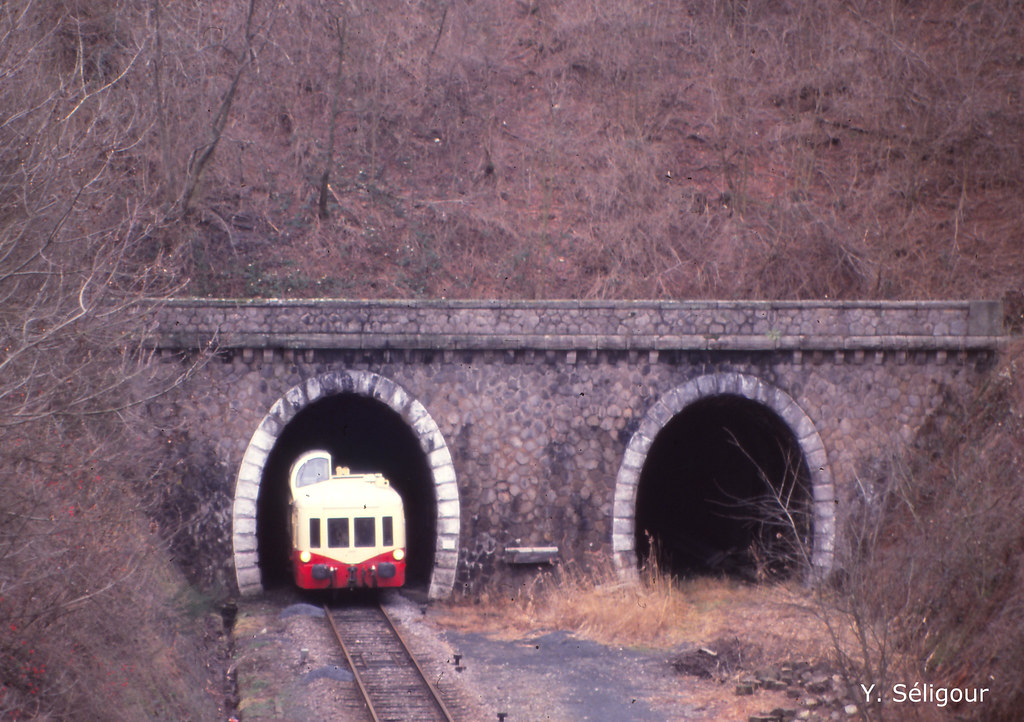

Как раз в габарите тоннеля.)

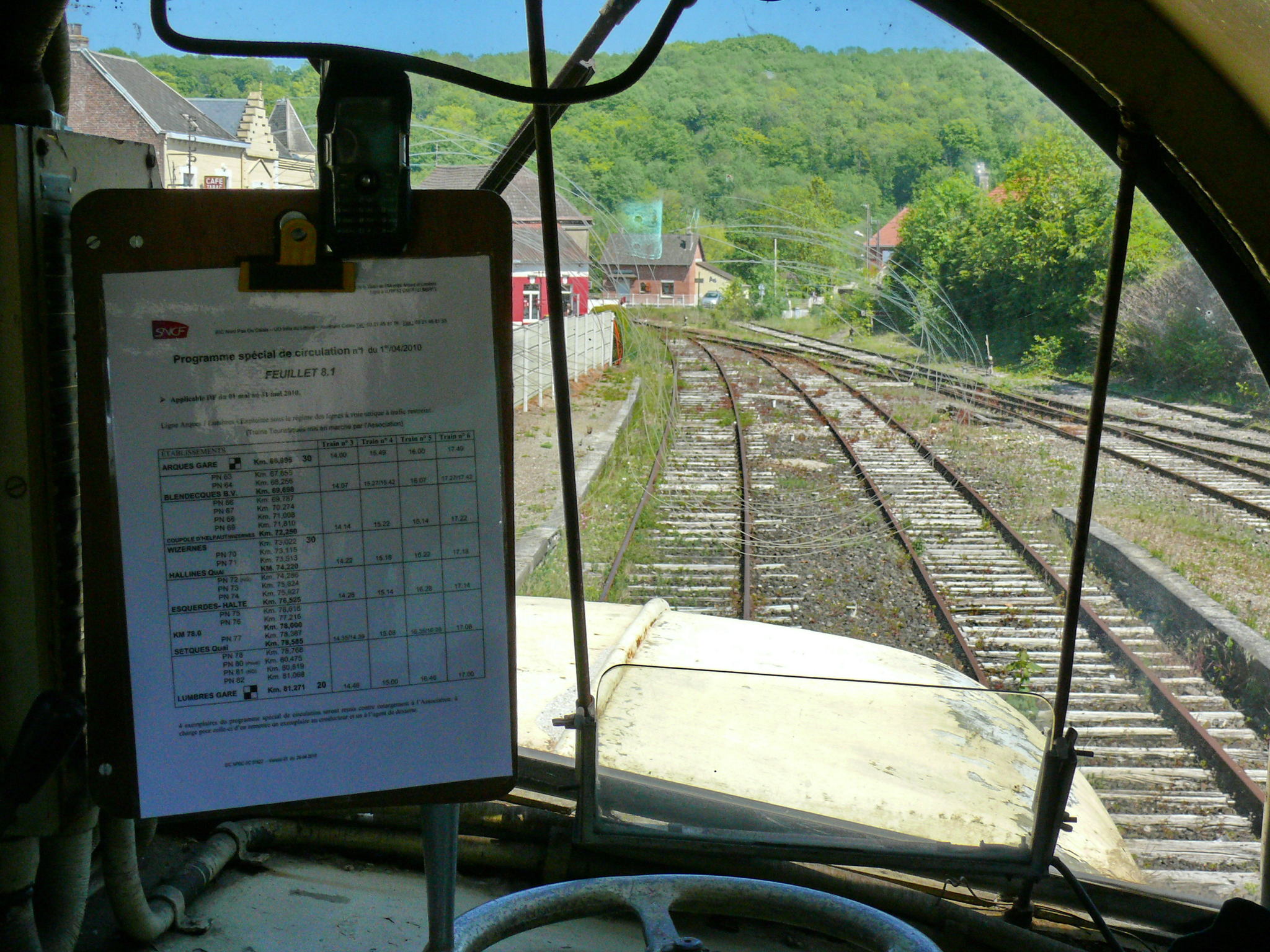

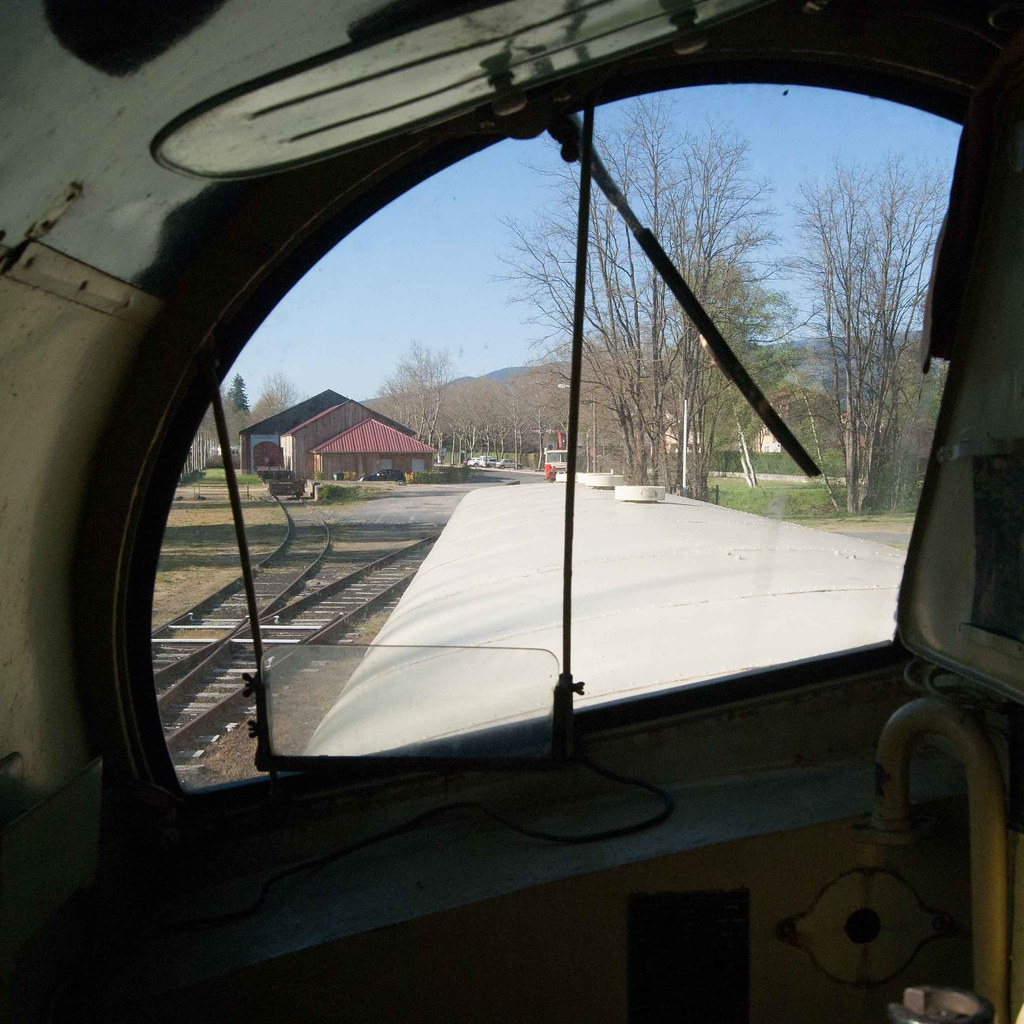

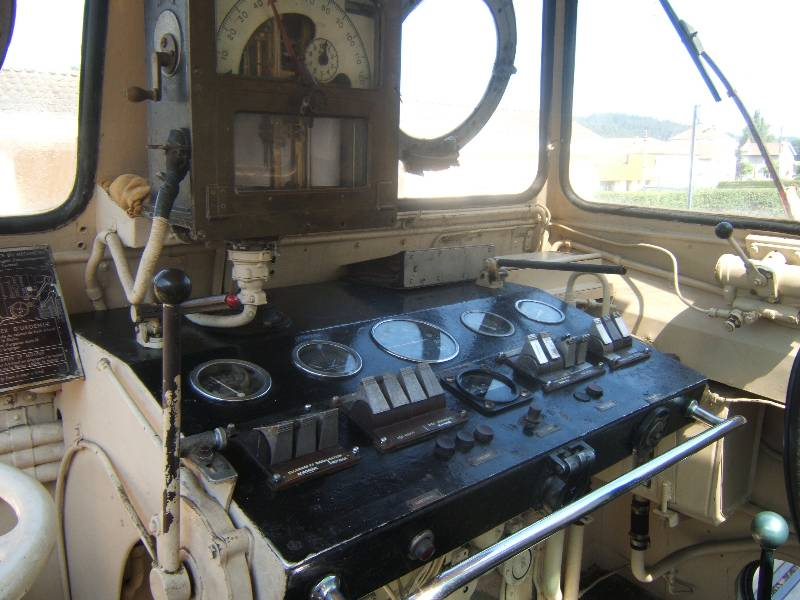

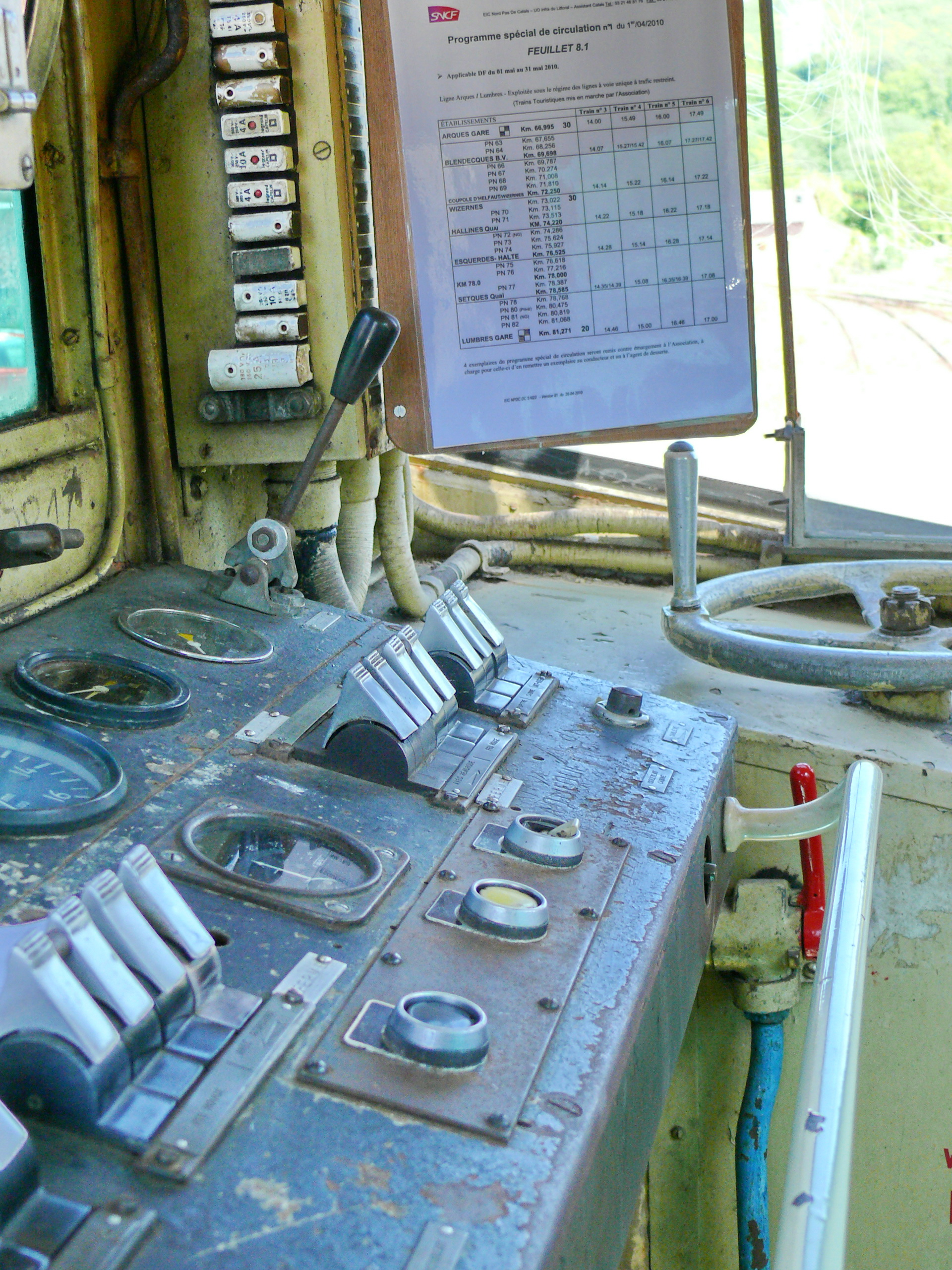

Ощущения в кабине машиниста, думаю, непередаваемые.)

Есть у французов и более странные автомотрисы "с башенкой".

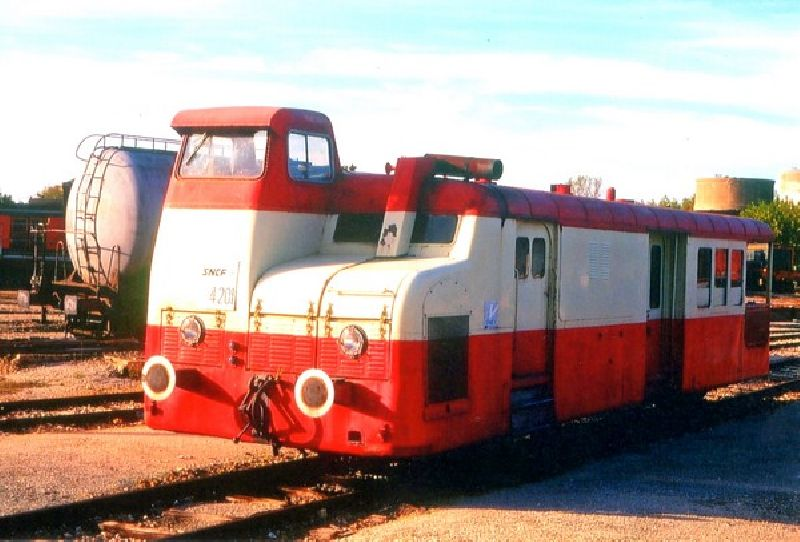

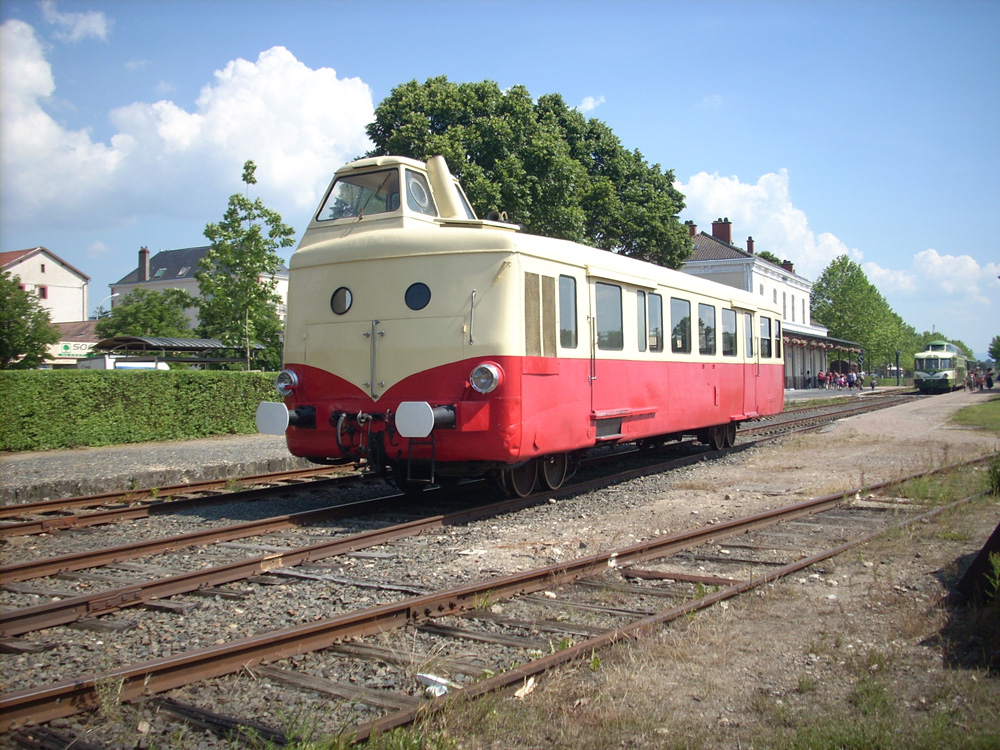

Например, X 5600 (созданы 1946-1953 гг.).

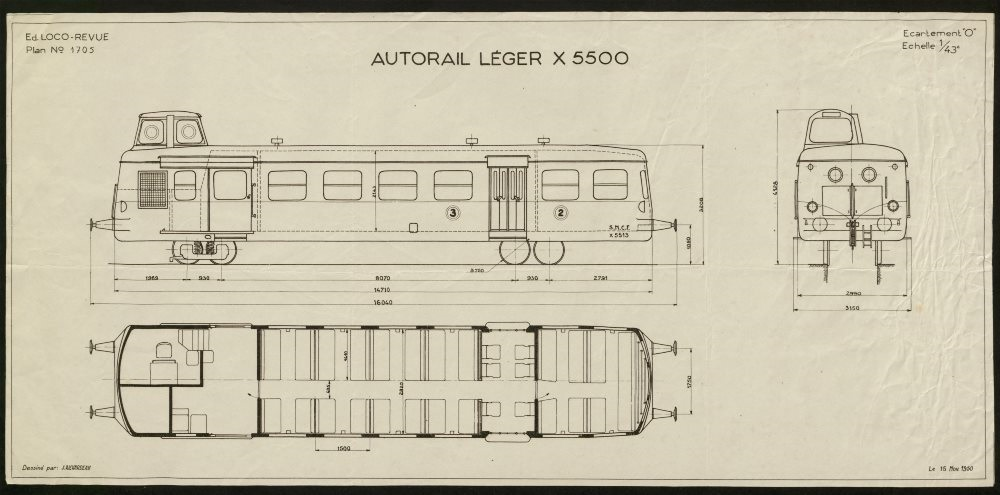

Серия X 5500 Régie Renault (1948 - 1951).

Похожая серия X 5800 Régie Renault (1953 - 1954), отличия по салону.

Двигатели ставили маломощные:первые 7 копий оснащены двигателем Заурер BxDS от 160 л.с. (118 кВт ), оставшаяся частью серии, двигатель Рено 561 150 л.с. (110 кВт ).

Отсюда прозвище "mobylette" - мопед.

Что интересно двигатели ставили перпендикулярно движению, приводной была только одна ось.

Источник.
