Современное производство невозможно представить без цифровых технологий. Проектная документация служит связующим звеном между инженером, конструктором и производством. Любая неточность на этом этапе может привести к браку, увеличению затрат и задержкам в сроках. В условиях высоких требований к качеству и скорости выпуска продукции особенно важно иметь инструмент, который позволяет максимально эффективно подготовить чертежи и модели для передачи в производство. Одним из таких инструментов является ABViewer — программное обеспечение, которое сочетает возможности просмотра, редактирования и анализа проектной документации в различных форматах.

Значение чертежа перед передачей в производство

Чертежи и 3D-модели являются основой для изготовления деталей и сборок. Их точность напрямую влияет на:

• Качество готового изделия. Любое несоответствие в чертеже может привести к отклонениям размеров, неправильной геометрии и браку.

• Эффективность производственного процесса. Если чертеж содержит ошибки, это ведет к задержкам, переделкам и дополнительным затратам.

• Взаимодействие между отделами. Инженеры, технологи и операторы станков должны работать с одинаковым пониманием проекта. Любое недопонимание приводит к ошибкам и снижению производительности.

Подготовка чертежей требует внимания к деталям: правильные размеры, углы, допуски, материалы, а также соответствие стандартам и требованиям производства.

Проблемы, с которыми часто сталкиваются инженеры

На практике инженеры и проектировщики сталкиваются с рядом типичных проблем:

1. Несовместимость форматов. Различные CAD-системы используют собственные форматы (DWG, DXF, STEP, IGES), и передача файлов между отделами часто сопровождается потерей данных или некорректным отображением элементов.

2. Ошибки в чертежах. Ручное создание и правка чертежей повышает риск ошибок: неверные размеры, пропущенные элементы или неправильные линии.

3. Ручная конвертация. Перевод файлов из одного формата в другой, особенно для станков с ЧПУ, часто требует дополнительных усилий и времени.

4. Ограниченные возможности просмотра. Просмотр файлов без возможности редактирования или проверки геометрии затрудняет контроль качества перед производством.

Все эти факторы делают подготовку документации трудоемкой и увеличивают вероятность производственных проблем.

ABViewer выступает универсальным инструментом для инженеров, конструкторов и технологов. Его ключевая задача — не просто отображение чертежей, а предоставление возможностей для проверки, редактирования и подготовки файлов к производству.

Функции ABViewer, помогающие инженерам и технологам

ABViewer оснащен рядом функций, оптимизирующих подготовку проектной документации:

1. Создание PDF для документации и согласования. PDF-файлы удобны для передачи заказчику, согласования с отделом качества или архивирования.

2. Построение сечений 3D-моделей. Позволяет анализировать внутренние элементы деталей и выявлять потенциальные проблемы еще на стадии подготовки.

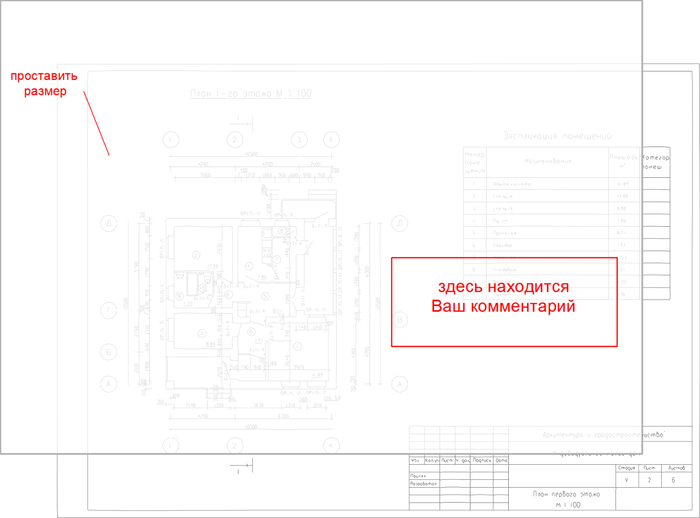

3. Добавление комментариев и пометок. Возможность оставлять заметки прямо на чертежах упрощает взаимодействие между инженером и производством.

Преимущества использования ABViewer в производственных процессах

Использование ABViewer в подготовке чертежей дает ряд очевидных преимуществ:

1. Экономия времени. Автоматизация конвертации, проверка чертежей и возможность редактирования без CAD-системы сокращают время подготовки документации.

2. Снижение ошибок. Тщательная проверка геометрии и размеров позволяет избежать производственных дефектов.

3. Повышение эффективности взаимодействия между инженером и производством. Комментарии, пометки и единый формат файлов упрощают коммуникацию.

4. Универсальность и простота внедрения. Программа поддерживает множество форматов и легко интегрируется в существующие рабочие процессы, не требуя замены CAD-систем.

ABViewer — это инструмент, который ускоряет путь от проекта до готовой детали, повышает точность и снижает вероятность ошибок. Программа помогает инженерам, конструкторам и технологам контролировать каждый этап подготовки документации, автоматизировать рутинные процессы и эффективно взаимодействовать с производством.

Современные инженеры, архитекторы и проектировщики ежедневно сталкиваются с огромным количеством чертежей, 3D-моделей и проектной документации. В таких условиях выбор CAD-программы становится критически важным: нужно не только иметь все необходимые инструменты, но и сохранять эффективность работы, особенно когда речь идет о большом объеме файлов.

Многие популярные CAD-системы предоставляют широкий функционал, но часто стоят дорого и требуют мощного оборудования. На этом фоне ABViewer выступает как доступная и при этом функциональная альтернатива. Программа сочетает поддержку большинства распространенных форматов, удобные инструменты редактирования и возможность работы с большими проектами, оставаясь при этом легкой и быстрой.

Поддержка популярных форматов

Одним из ключевых преимуществ ABViewer является широкий спектр поддерживаемых форматов: DWG, DXF, DWF, HPGL, IGES, STEP, PDF и многие другие. Это позволяет работать с файлами, созданными в разных CAD-системах, без необходимости конвертации в промежуточные форматы.

Особенно полезна функция PDF → DWG, которая превращает обычные PDF-файлы в редактируемые объекты AutoCAD. Для инженеров и архитекторов это экономит часы работы при обработке документации, поступающей от подрядчиков или партнеров.

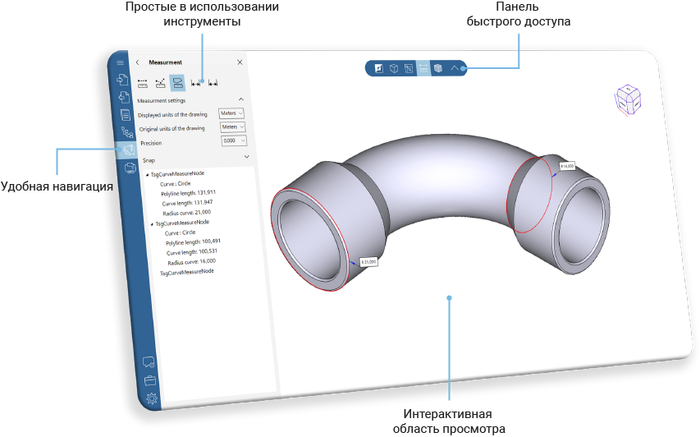

Просмотр, редактирование и измерение 2D и 3D чертежей

ABViewer позволяет не просто открывать файлы, но и активно работать с ними:

• Редактирование 2D-чертежей: управление слоями, блоками, текстовыми и размерными стилями; работа с привязками; создание пометок и комментариев.

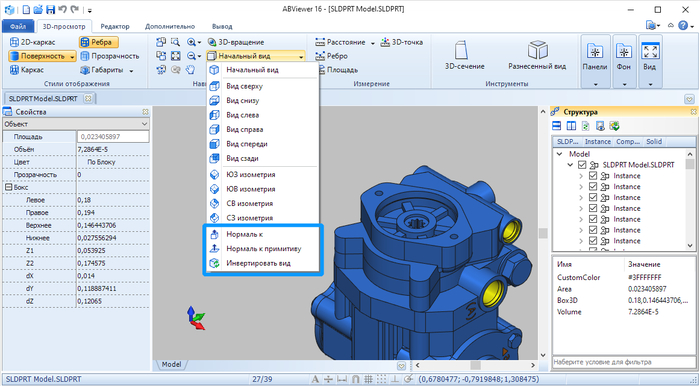

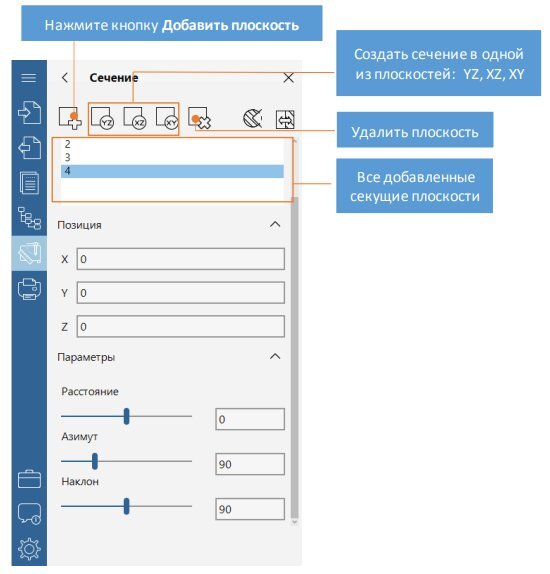

• Сечение 3D-моделей: визуализация внутренней структуры объектов для анализа и проектирования.

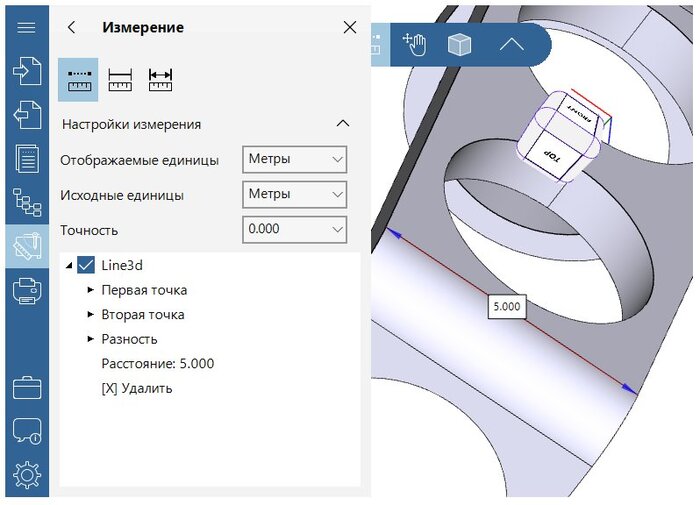

• Измерения: расстояния, площади, углы, высоты между гранями, радиусы дуговых ребер — всё это можно делать прямо в программе, без необходимости использовать дополнительные инструменты.

Для специалистов по машиностроению и строительству эти функции обеспечивают высокую точность и контроль качества на каждом этапе проекта.

Конвертация файлов и подготовка к производству

ABViewer умеет не только просматривать и редактировать файлы, но и конвертировать их в другие форматы:

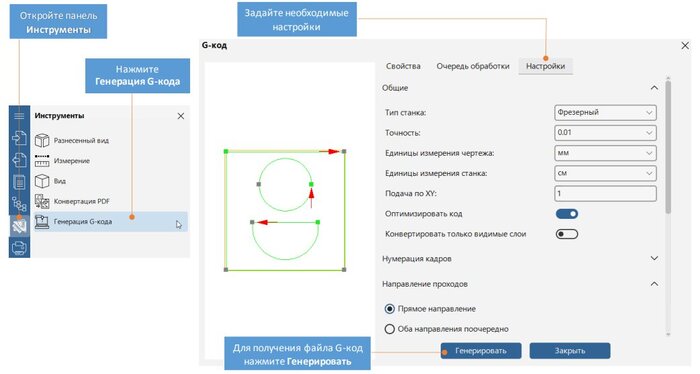

• DWG/DXF → G-код для станков с ЧПУ.

• PDF → DWG.

• Пакетное сохранение нескольких файлов в нужный формат.

Такой функционал особенно полезен для компаний, работающих с большим количеством чертежей или производящих детали на станках с ЧПУ. Конвертация и пакетная обработка позволяют экономить время и минимизировать ошибки при подготовке к производству.

Работа с большим количеством файлов

ABViewer предлагает эффективные инструменты для управления множеством чертежей:

• Визуальный поиск файлов по эскизам.

• Сравнение DWG и DXF по содержимому.

• Пакетное редактирование и конвертация.

Эти функции упрощают работу в инженерных бюро и архитектурных компаниях, где одновременно нужно контролировать десятки и сотни проектов.

Печать и экспорт

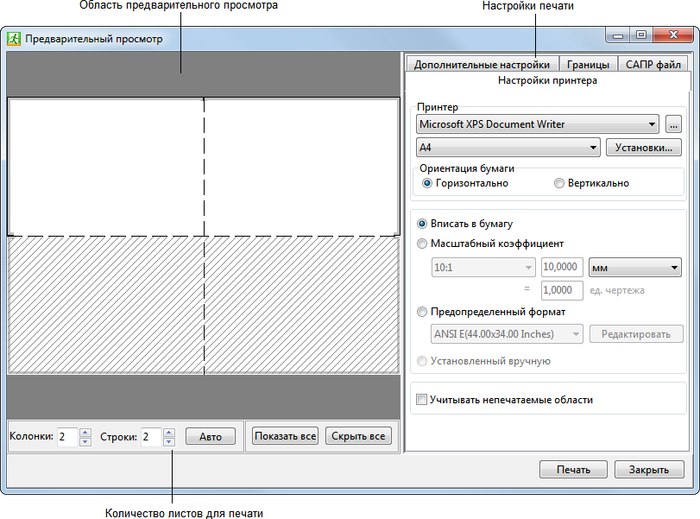

Программа поддерживает многостраничную и пакетную печать, а также масштабирование листов. Например, можно распечатать лист А1 на принтере А4 без потери читаемости деталей. Экспорт поддерживается в форматы PDF, DWG, DXF, BMP, PLT и другие, что делает ABViewer универсальным инструментом для передачи документации клиентам и подрядчикам.

Применение в реальных проектах

ABViewer находит применение в различных областях:

1. Машиностроение: подготовка чертежей и G-кода для станков с ЧПУ.

2. Архитектура и строительство: редактирование планов, создание сечений и визуализация внутренних конструкций.

3. Инженерные бюро: управление большим количеством проектов, пакетная обработка и конвертация файлов.

Клиенты часто отмечают, что использование ABViewer позволяет сократить время на обработку документации по сравнению с традиционными CAD-системами.

Для профессионалов, которым нужна универсальная, быстрая и доступная CAD-программа, ABViewer становится отличным выбором. Поддержка популярных форматов, возможности редактирования, измерений, конвертации и пакетной обработки делают его эффективным инструментом для инженеров, архитекторов и проектировщиков.

Использование ABViewer позволяет экономить время и ресурсы, упрощает работу с большими объемами чертежей и 3D-моделей, а также снижает зависимость от дорогих CAD-систем без потери функционала.

Планы эвакуации — это не просто бумажки на стенах. Они помогают людям быстро и безопасно покинуть здание при пожаре или аварийной ситуации. Чтобы схема действительно выполняла свою задачу, она должна соответствовать ГОСТ 34428-2018.

Соблюдение стандарта важно не только для прохождения проверок, но и для реальной безопасности людей. Сегодня подготовка плана может быть значительно упрощена с помощью специализированных программ, таких как «План Эвакуации», которые автоматически расставляют знаки, маршруты и создают план этажа в соответствии с ГОСТ.

Кому и когда нужен план эвакуации

ГОСТ 34428-2018 распространяется на любые здания и помещения, где возможна массовая эксплуатация или повышенный риск возгорания:

• офисные и административные здания;

• торговые центры и магазины;

• школы, детские сады, университеты;

• больницы и медицинские учреждения;

• промышленные объекты с опасными веществами;

• гостиницы и общежития.

Планы должны присутствовать на каждом этаже и в местах, доступных для сотрудников и посетителей. Использование программы «План Эвакуации» позволяет быстро создавать локальные планы на основе общего плана здания и гарантировать правильное размещение всех схем.

Ключевые требования ГОСТ простым языком

1. Формат и размеры:

• Рекомендуемые размеры: 600×400 мм или 400×300 мм для фотолюминесцентных планов; A2 и A3 для обычной печати.

• В программе «План Эвакуации» есть готовые шаблоны всех допустимых форматов, что ускоряет подготовку и снижает риск ошибок.

2. Масштаб и читаемость:

• Все помещения, двери, лестницы и коридоры должны быть прорисованы так, чтобы человек мог понять маршрут эвакуации за несколько секунд.

• Символы и знаки должны быть четкими и соответствовать ГОСТ. Программа автоматически подбирает корректные размеры знаков и линий маршрутов.

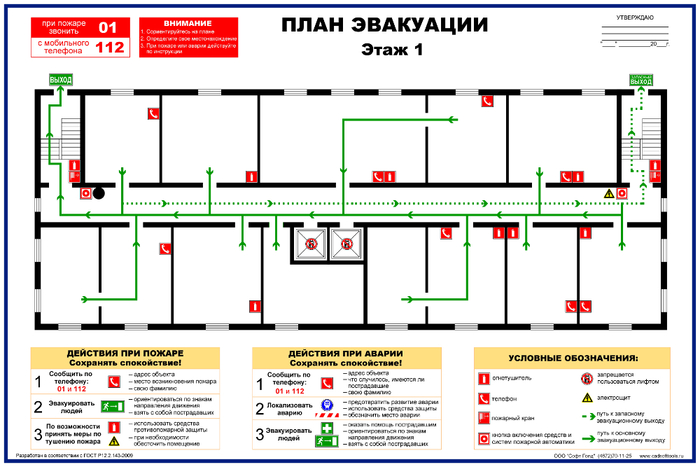

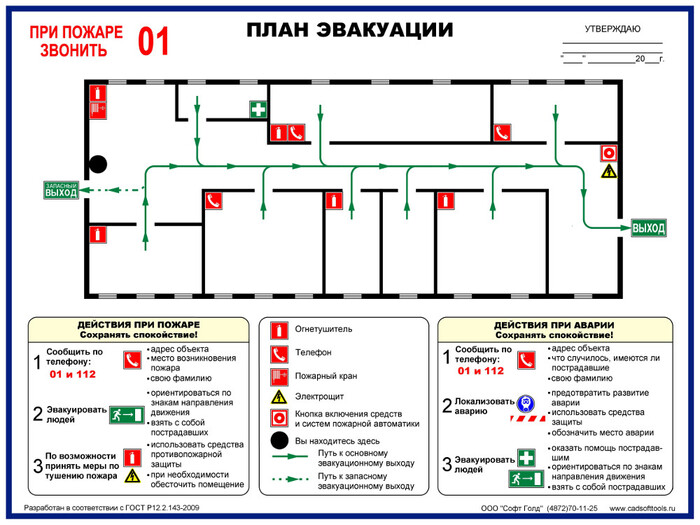

3. Обязательные элементы:

• План этажа с точными размерами помещений.

• Пути эвакуации с указанием направления движения.

• Условные обозначения и знаки пожарной безопасности по ГОСТ Р 12.4.026-2015.

• Текстовые инструкции «Действия при пожаре» и «Действия при аварии».

• Информационные блоки «Утверждено» и «Согласовано».

4. В «План Эвакуации» все эти элементы доступны сразу после установки, а система шаблонов помогает быстро собрать полный комплект схем без ручной расстановки каждого знака.

5. Цветовая гамма и контраст:

• Основные маршруты — зеленые с белыми стрелками, фон — нейтральный.

• Программа обеспечивает правильное цветовое оформление и автоматическую проверку контраста.

6. Размещение на объекте:

• Планы должны быть на уровне глаз и видны при эвакуации.

• В цифровом варианте с «План Эвакуации» можно заранее оценить читаемость схемы и оптимальное расположение.

Типичные ошибки и как их избежать

1. Слишком мелкий масштаб и перегруженность деталями.

2. Несоответствие ГОСТ по символам и цветам.

3. Неправильное размещение планов.

4. Отсутствие утвержденных и согласованных блоков.

Использование специализированного ПО позволяет автоматически избежать большинства этих ошибок и ускоряет процесс подготовки плана.

Практические рекомендации

1. Используйте цифровые шаблоны — специализированные программы автоматически расставляют знаки, маршруты и таблицы.

2. Проверка и экспорт — «План Эвакуации» позволяет сохранять готовые планы в DXF, SVG и растровые форматы для печати и типографских нужд.

3. Симуляция и локальные планы — инструмент «Видовой экран» позволяет создавать локальные схемы на основе общего плана этажа.

4. Обновление при изменениях — любые изменения в планировке здания легко вносятся в цифровой план.

ГОСТ 34428-2018 — это не формальность, а возможность спасти жизни. Правильный план эвакуации обеспечивает:

• быструю ориентировку при пожаре;

• снижение паники и ошибок;

• уверенность в безопасности сотрудников и посетителей.

Использование современных решений, таких как «План Эвакуации», делает процесс подготовки планов проще, быстрее и надежнее, позволяя организациям соответствовать стандарту без лишней бюрократии.

Совет: проверьте свои планы эвакуации на соответствие ГОСТ прямо сейчас и обновите их с помощью профессионального ПО, чтобы обеспечить максимальную безопасность.

В последние годы вопрос импортозамещения и перехода на отечественное программное обеспечение стал одним из ключевых для государственных и многих коммерческих организаций. Использование российских решений не только отвечает требованиям законодательства, но и обеспечивает стабильность, безопасность и долгосрочную поддержку. Одним из таких решений является ABViewer — универсальная программа для работы с 2D- и 3D-чертежами, официально включенная в Единый реестр российского ПО.

ABViewer в реестре российского ПО

ABViewer внесён в Единый реестр российского программного обеспечения, что подтверждает его статус отечественного продукта. Правообладателем программы выступает российская компания ООО "СОФТ ГОЛД". Включение в реестр означает, что продукт прошёл официальную экспертизу, соответствует требованиям законодательства и не связан с иностранными правообладателями.

Преимущества для государственных и коммерческих организаций

1. Соответствие законодательству и требованиям по импортозамещению: Для государственных и муниципальных учреждений, а также компаний с государственным участием, использование ПО из реестра — это не только рекомендация, но и зачастую обязательное условие для эксплуатации. ABViewer полностью соответствует этим требованиям.

2. Снижение рисков, связанных с санкциями и ограничениями зарубежного ПО: Использование отечественного ПО минимизирует риски, связанные с возможными санкциями, ограничениями или прекращением поддержки со стороны иностранных производителей.

3. Локализация, поддержка и развитие продукта в России: ABViewer разрабатывается и поддерживается российской компанией, что гарантирует оперативное обновление, техническую поддержку на русском языке и учет специфики российского рынка.

Выбор ABViewer — это не только удобство и широкий функционал для работы с чертежами, но и уверенность в легальности, поддержке и соответствии современным требованиям российского рынка. Для государственных и коммерческих организаций это решение, которое помогает не только эффективно работать, но и быть уверенным в завтрашнем дне.

Планы эвакуации — не просто формальность, а важнейший элемент системы безопасности любого объекта. От их корректности зависит не только соответствие требованиям законодательства, но и жизни людей в экстренной ситуации. Даже опытные специалисты могут допускать ошибки, которые приводят к недействительности схем, штрафам и, что самое главное, к риску для персонала и посетителей. В этой статье мы разберем 5 самых частых ошибок при составлении планов эвакуации и покажем, как их легко избежать с помощью программы «План Эвакуации».

1. Несоответствие знаков пожарной безопасности и символов действующим ГОСТам

Проблема:
Одна из самых частых ошибок — использование устаревших, неутвержденных или самодельных знаков и символов. Это приводит к путанице при эвакуации, а также к тому, что план не проходит проверку и признается недействительным.

Как избежать:

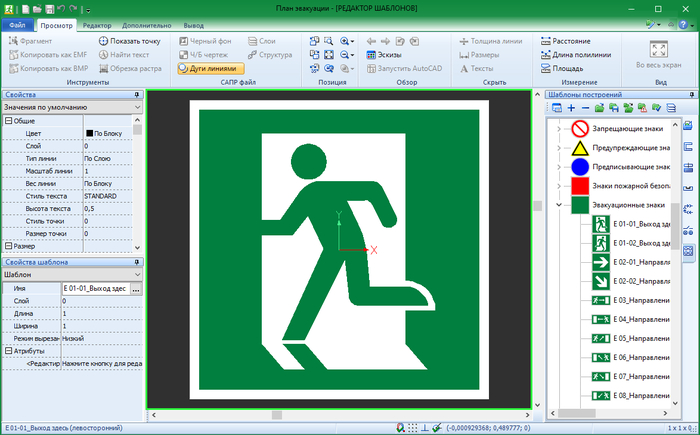

В программе «План Эвакуации» встроена полная библиотека актуальных знаков и символов по ГОСТ. Все обозначения доступны сразу после установки, не требуют дополнительной загрузки и всегда соответствуют последним стандартам. Это исключает риск использования неправильных символов и гарантирует соответствие нормативам.

2. Неправильное оформление и размеры плана эвакуации

Проблема:
Неверные размеры схем, отсутствие обязательных полей, рамок, таблиц, неправильное расположение элементов — все это частые причины возврата планов на доработку. ГОСТ и другие нормативы строго регламентируют оформление.

Как избежать:
Программа «План Эвакуации» предлагает готовые шаблоны, полностью соответствующие требованиям ГОСТ (600х400 мм, 400х300 мм, форматы А2, А3). В шаблонах уже предусмотрены все необходимые поля, рамки, таблицы («Действия при пожаре», «Действия при аварии»), а также блоки «Утверждено» и «Согласовано». Это экономит время и исключает ошибки в оформлении.

3. Сложности с актуализацией планов при изменениях

Проблема:
Любое изменение в планировке здания или расстановке оборудования требует обновления плана эвакуации. При ручном черчении это часто приводит к необходимости полностью переделывать схему, что занимает много времени и увеличивает риск новых ошибок.

Как избежать:

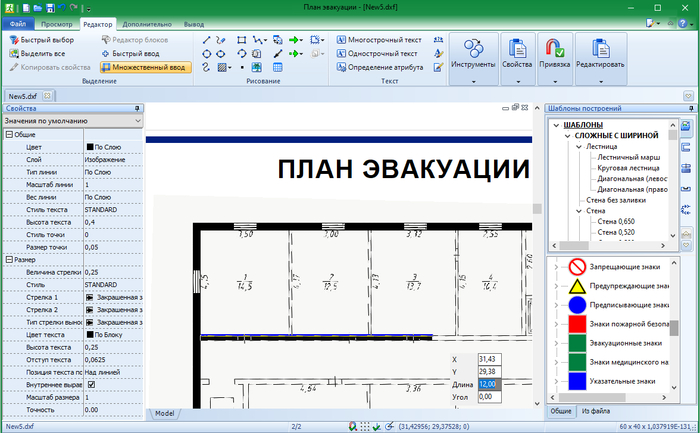

Векторный редактор программы позволяет легко редактировать отдельные объекты (стены, двери, знаки) без нарушения целостности плана. Все элементы взаимодействуют друг с другом: окна и двери автоматически встраиваются в стены, пересечения достраиваются автоматически. Внесение изменений занимает считанные минуты, а итоговый план всегда остается аккуратным и актуальным.

4. Отсутствие или некорректное создание локальных планов эвакуации

Проблема:
На больших объектах часто требуются локальные планы для отдельных зон или помещений. Ручное создание таких схем на основе общего плана — трудоемкий и подверженный ошибкам процесс, особенно при масштабировании и дублировании элементов.

Как избежать:
В программе реализован инструмент «Видовой экран», который позволяет автоматически создавать локальные планы на основе общего. Достаточно выделить нужную область — и программа сама сформирует отдельный план с сохранением всех обозначений и масштаба. Это значительно ускоряет работу и исключает ошибки.

5. Проблемы с печатью и экспортом готовых планов

Проблема:
Неправильные настройки DPI, неподходящие форматы файлов, несовместимость с типографией или другими CAD-системами — все это может привести к потере качества при печати или невозможности доработки плана.

Как избежать:
Программа «План Эвакуации» поддерживает экспорт в растровые форматы (BMP, JPG, TIFF и др.) с гибкой настройкой DPI, что позволяет получить изображение нужного качества для типографии, в том числе для фотолюминесцентной бумаги. Также поддерживается сохранение в формат DXF, совместимый с AutoCAD и другими CAD-системами, что удобно для дальнейшей работы.

Избежать ошибок при составлении планов эвакуации — значит обеспечить безопасность людей и спокойствие для бизнеса. Программа «План Эвакуации» — это не просто инструмент, а комплексное решение, которое помогает соответствовать всем нормативам, экономит время и делает процесс создания схем простым и удобным.

Попробуйте программу в деле — скачайте пробную версию на сайте Cadsofttools или свяжитесь с нами для консультации!
