Замена usb micro b на type C на Xbox One controller

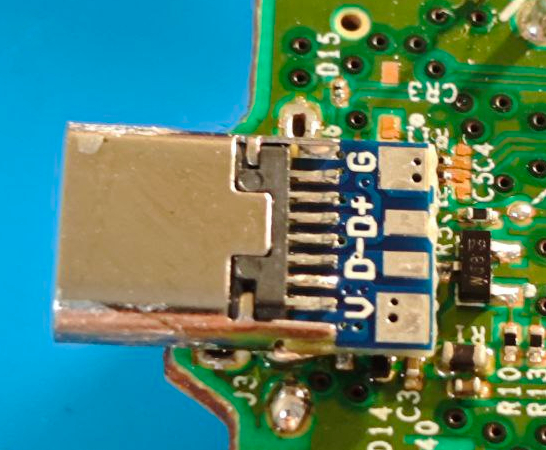

Итоговый результат
Пишу исключительно ради туториала, тк ничего подобного в Гугле не увидел. Мб кому-то из новичков будет интересно. Распишу максимально подробно.
Понадобится:
Отвертка с torx (T8H, T6H)
Паяльник
Паяльный или строительный фен для снятия micro usb
Провода для подключения пайкой (хорошо подойдет лакированная медная проволока 0.4мм)
Термоклей
Изначально на контроллере стоит micro b, которые имеют прекрасное свойство умирать через несколько лет ввиду их хлипкой конструкции. На данном сабже это и произошло.
Просто посадить стандартный smd type C не получится, тк на тех, что имеют дата линии - 14 пинов и цепляться к ним будет неудобно (на тех, у которых 6 пинов - питание + CC, на тех, у которых 2 пина - только питание)

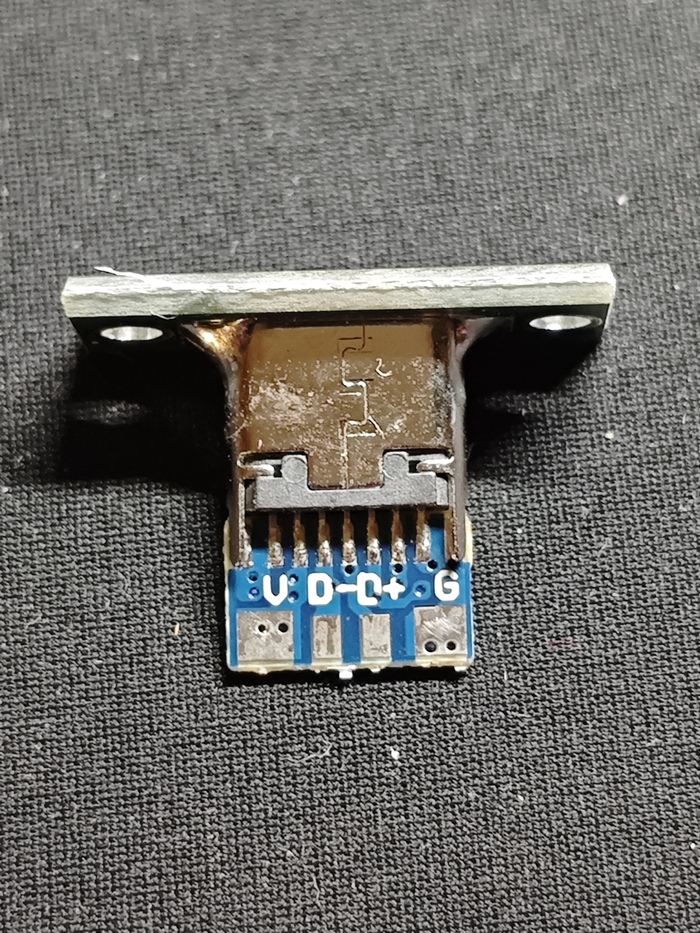

Нашел на Али вот такие коннекторы с монтажными платками
(Собственно увидев их и решил поменять, тк у них очень удобная геометрия и габариты):
Снимаем переднюю панель (удобнее всего это делать термопинцетом, кэп; но широкое жало тоже сработает). После этого удалите оставшийся припой с корпуса с помощью медной оплетки, тк он будет мешать.
Если захотите поддержу работы по кабелю type C - type C:

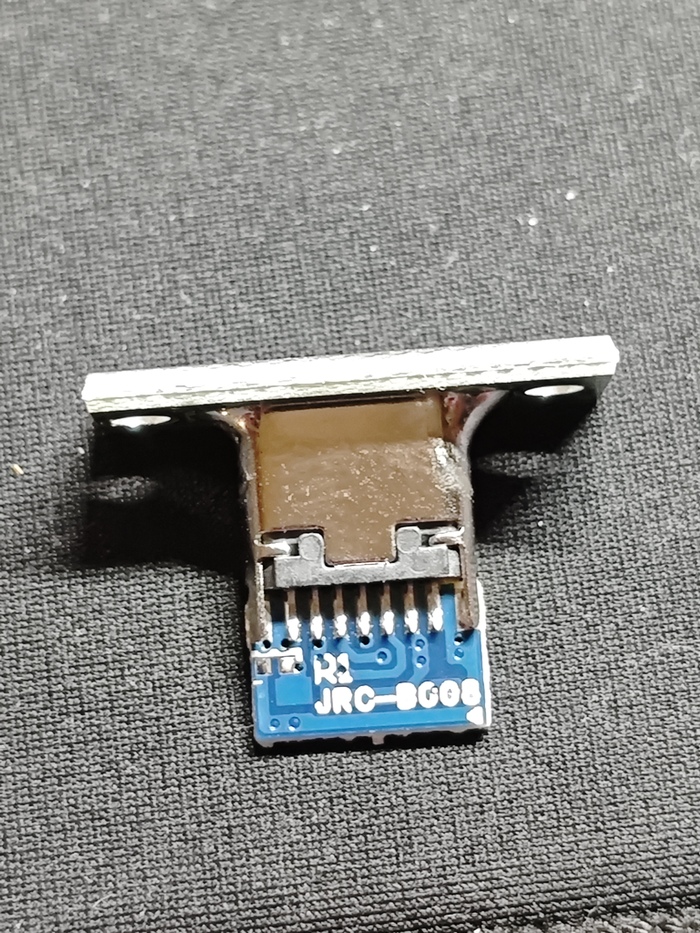

Установите на R1 резистор 5.1КОм (типоразмер 0603 отлично сел)
Дальше разбираете геймпад, чтобы добраться до платы. Видосов в сети много - расписывать не буду.
Нам нужна только плата с usb, снимаете с нее коннектор, стабилитрон и синфазник шины данных с резисторами
Эти компоненты необходимо снять
Зачищаете вот эту область от меди, чтобы избежать возможности КЗ на корпус будущего type C
Удобнее всего делать это скальпелем
В этой области снимаете лишнее олово медной оплеткой
И делаете полусферу из припоя на одном из падов (на каком именно - это как вам сподручнее будет)

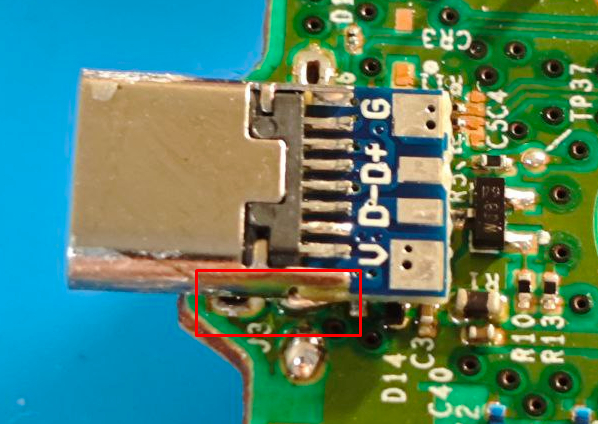

После чего припаиваете корпус этому паду, главное - посадить симметрично и иаксимально ровно по плоскости (См 2-е фото - можно углубить его, на втором геймпаде именно так и сделал)
После того, как выровняли его - припаиваете с обратной стороны к ближайшим падам, а затем снова с первой. Контакт должен быть максимально крепким.
Сажаем на вот эти пады
Дальше припаеваем проводками питание и данные на уже посаженный разъем.
Я делал лакированной медной проволокой 0.4мм. При пайке к разъему J1 лучше взять минимально возможное тонкое жало и обязательно использовать флюс. (Можно флюс гель от Келлера)

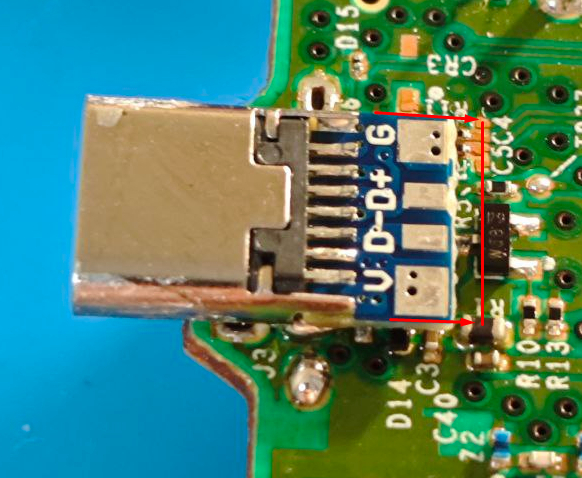

См стрелки на фото:
Изначально не заметил двойного перехлеста и припаял D- и D+ неправильно
Достаете мультиметр и прозваниваете между собой:
+ и GND (V и G)
+ и D-
+ и D+
Если что-то из этого звонится - где-то у вас КЗ.
Затем заливаете спермоклеем термоклеем данную облать, дабы усилить конструкцию и заизолировать наше поделие
Лить сюда
Дальше остается только съемная крышка, в котором надфилем нужно будет немного проточить паз под type C, буквально по 1мм с каждого конца. Примеряете по мере протачивания. Рекомендую сделать небольшой люфт в на случай, если вы не прецизионный робот.
Можно соединить между собой платы и подключить к компу - геймпад должен обнаружиться
После этого его можно собирать в обратном порядке. Можете собой гордиться)
