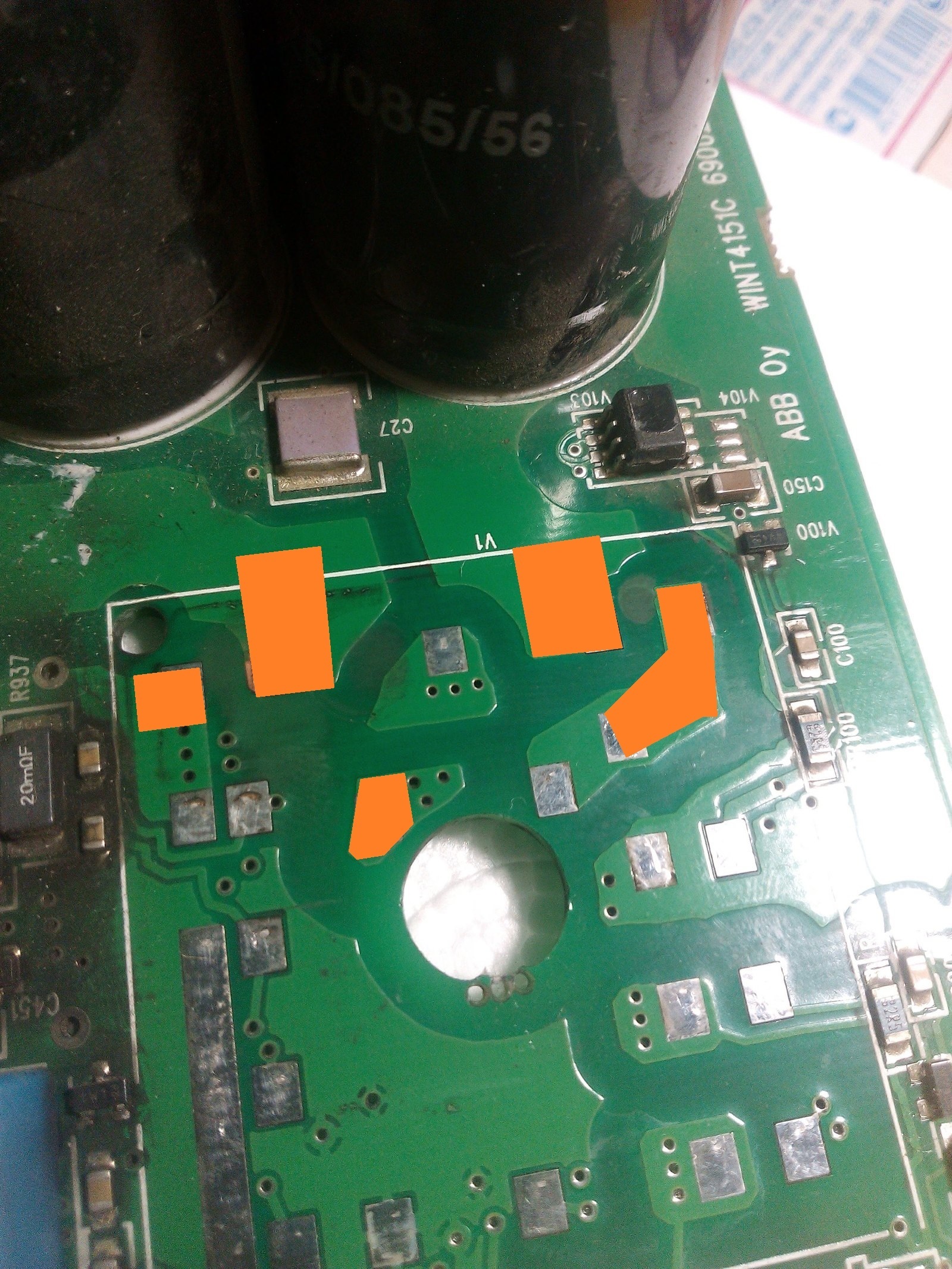

Был замечательный частотник производства ABB. В результате "ядерного" взрыва вышел из строя блок с IGBT. Блок этот куплен и готов к установке, но мешает отсутствие контактных площадок.
Если кто сталкивался, подскажите, как правильно их восстановить? Если просто залить припоем, то рано или поздно контакты его продавят? Вырезать из медной пластины и припаять?
Сообщество Ремонтёров - Помощь
11.4K пост14.7K подписчиков
Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.
В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)
Требования к оформлению постов:
1. Максимально полное наименование устройства.
2. Какие условия привели к поломке, если таковые известны.
3. Что уже делали с устройством.
4. Какое имеется оборудование.
5. Ну и соответственно, уровень знаний.
Вырезать из медной фольги и припаять, с большим перекрытием поврежденных мест
Ну и на конфигурацию контактов модулей смотреть надо - переварят разную толщину площадок, или нет
Кстати, проверь транзисторы по питанию оптодрайверов, у меня сдохли 2 штуки. Долго их искал, т.к. ни схемы ни проекта платы нет. По питанию была КоЗа, звонил кучу всего и в конце концов пришлось на цепи питания (цепи выхода служебного источника питания на 12 В, кажись, не помню) подать напряжение от внешнего блока питания с стабилизацией тока, сначала малое напряжение и постепенно увеличивал, затем прощупывал по ходу следования цепей питания - что греется, нашлись эти два транзистора. В труднодоступном месте стоят, пришлось с вертикально впаянной платы отпаивать конденсаторы, чтоб до них добраться. После замены всё попёрло.
Один пятачище оторван? Зачисть маску вокруг, облуди и припаяй медную полоску(оторви с текстолита) или кусок провода мгтф. Ерунда.
клей на БФ, приклеиваешь и пяльником прижимаешь. раньше так оторванные дороги приклеивали
