Достался тут блок питания FSP на 400 Вт, вроде как качественный(по весу кг так на 2), но немного смутило, что когда запустил его для замера напряжений по линии 5 и 12В (через замыкание черного и зеленого контактов в колодке), то по линии 5В - 4.8В, по линии 12В - 12.7В.Без нагрузки.
Это нормально?
Да, это реальный FSP. Нормальный блок. Даже конднсаторы в дежурке вроде живые. Замеряй напряжение фиолетовый-черный, дежурка 5 вольт должно быть, на зеленый-черный около 4 вольт. И не мешало-бы проверить входные емкости, которые 820 мкф. Должен жить. На вертикальной платке белый резистор это регулировка 12 вольт. Не крути его под нагрузкой!
Фото разобранного БП тут - https://drive.google.com/open?id=1MCkAGwURdZZrn14oAtHXH1oTFC-QAvzv
Прикрепить не могу, мало рейтинга.
Нагрузи 12 вольтовую линию и все стабилизируется. Нормальный FSP при таких разносах не запустится, поэтому огорчу, у тебя подьебка. Если не согласен, выложи фото платы, я распишу в чем подьебка.

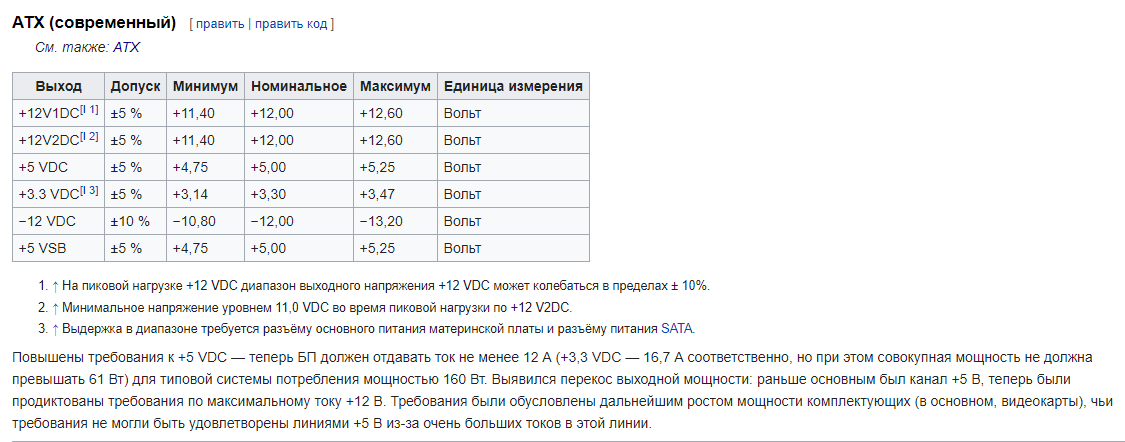

Судя по данной таблице, то линия 4В в норме, на 12В слегка завышена, но не критично(?), попробую под нагрузкой проверить, как будет время, отпишусь.
