Техника выемчатой эмали. Очень-очень длиннопост...
Всем привет, учусь на ювелира в художественной академии им. А.Л. Штиглица. В этом семестре одно из заданий - кулон в технике выемчатой эмали. Сейчас попробую рассказать что как. Ну во-первых рисуем эскизы, и делаем пробнички. Фото не дожили до наших дней, так что начнем с того что эмали из себя представляют стекловидную массу, растолченную в порошок:

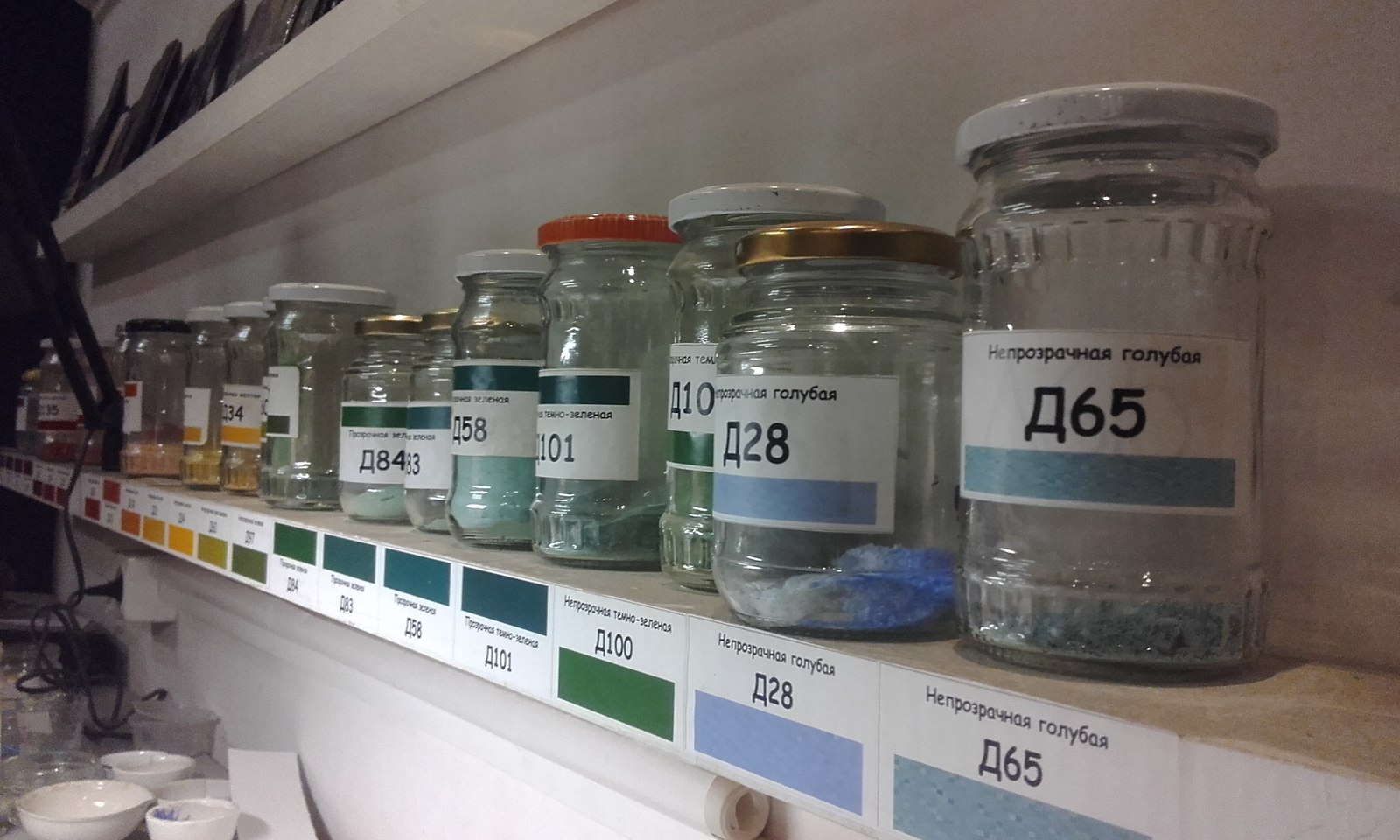

Все по полочкам, как в аптеке, При обжиге большинство из них очень сильно меняют свой цвет, особенно прозрачные, поэтому для работы нам понадобиться палитра:

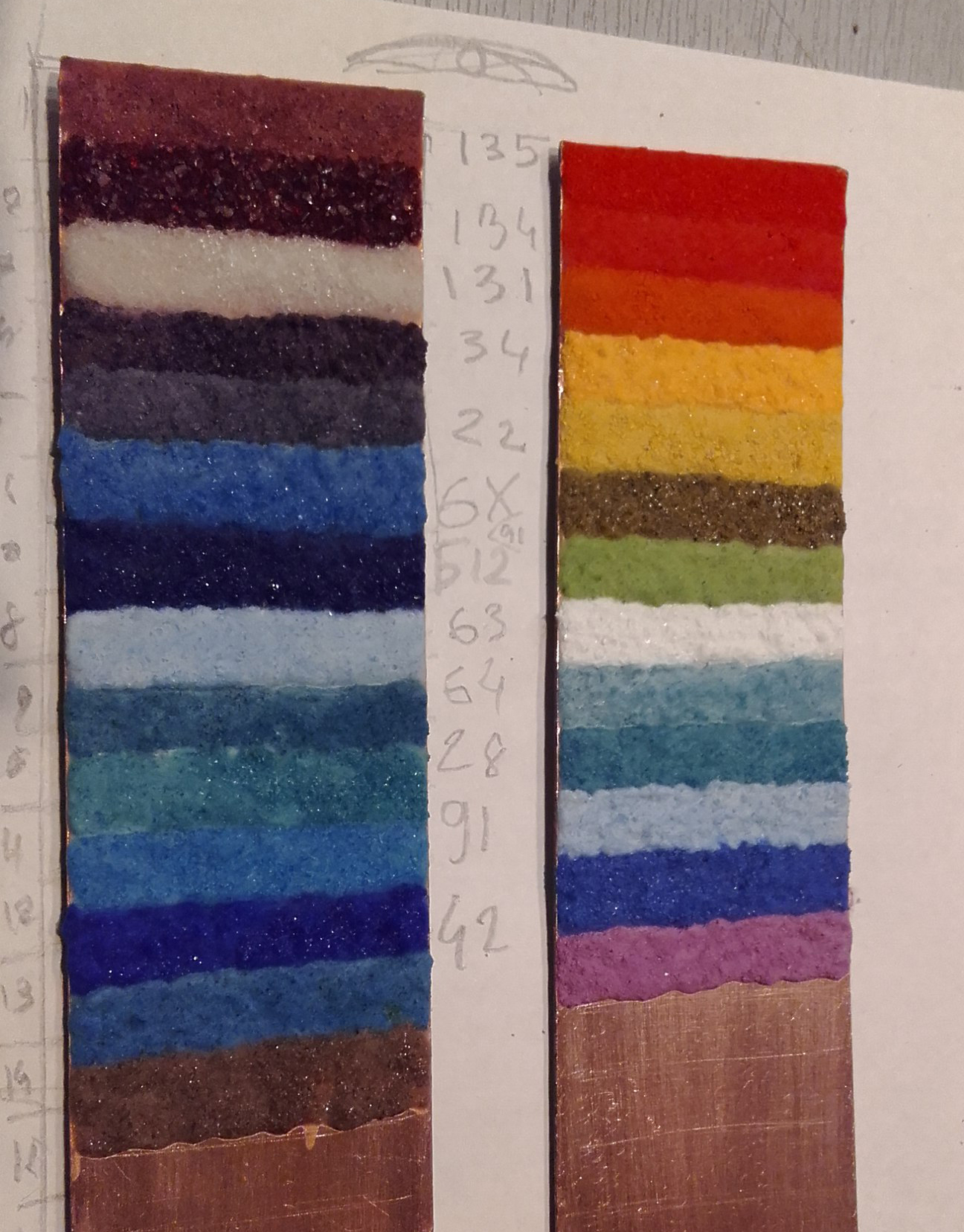

И после обжига получаем:
Теперь делаем заготовки под кулоны, берем медный лист, травление будет глубокое около 1мм, так то лист 1.5-2мм, но два мне показался толстоват, прокатываем на вальцах, получаем заготовки под травление:

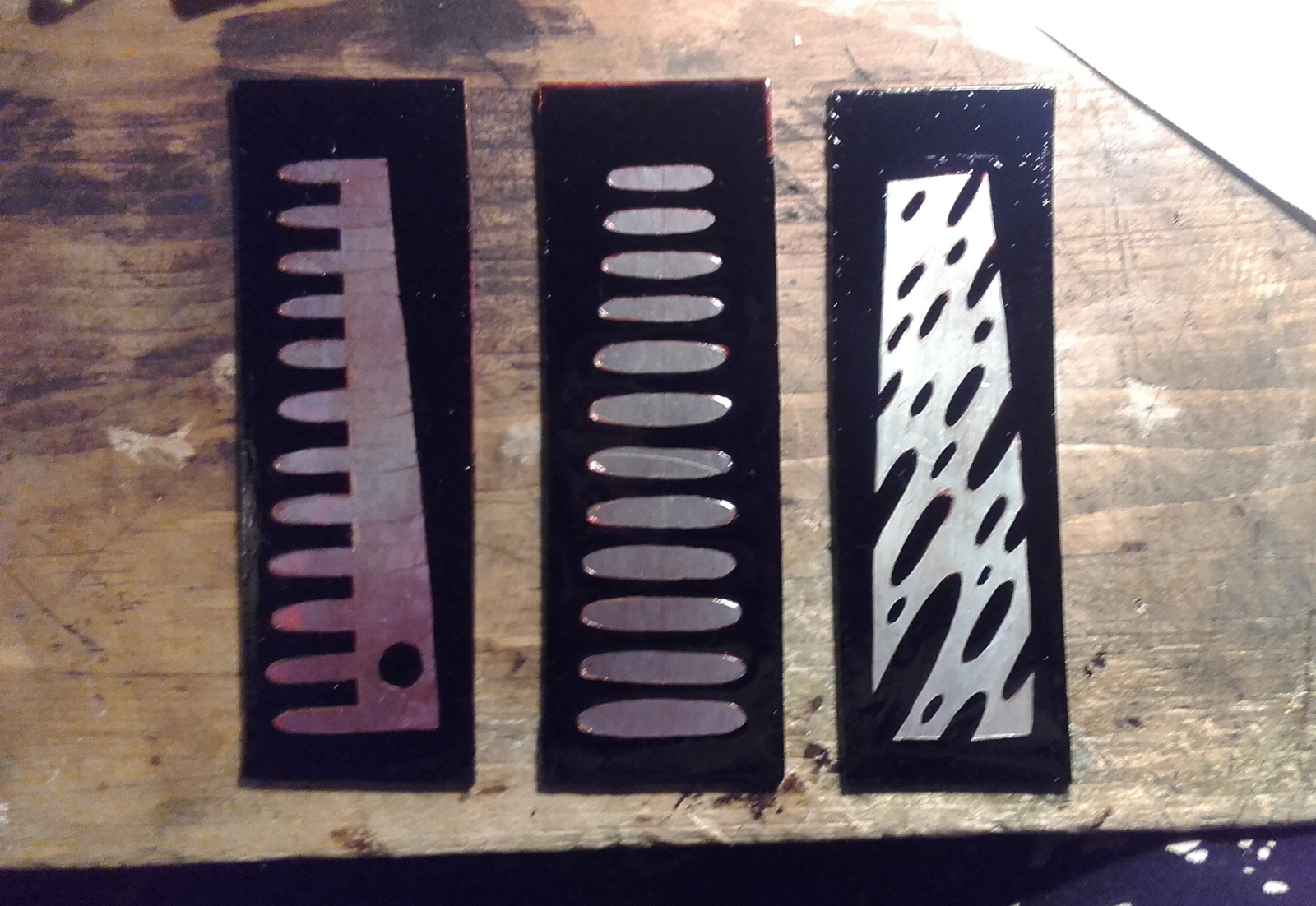

Дальше зачищаем, обезжириваем и наносим рисунок под травление битумным лаком:

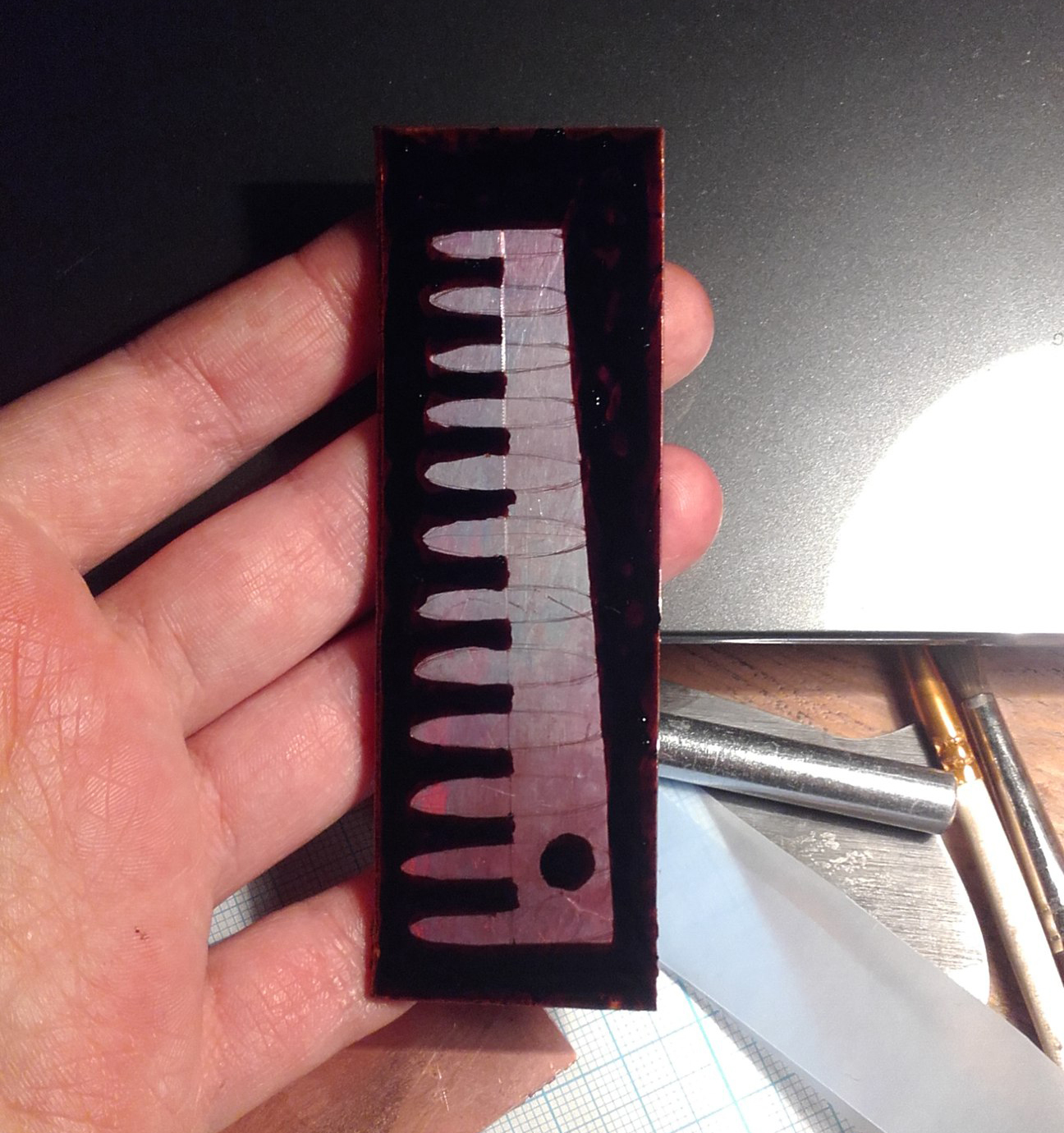

Ждем когда лак высохнет или пождариваем его на электрической плитке что бы схватился, подправляем рисунок чертилкой или иглой.
Травить будем электро-химическим методом в соляном электролите, на банку воды 5 ложек поваренной соли, разбираем старую зарядку от ноикии, минус подводим на нержавейку (в моем случае вилка), плюс на пластиночку с лаком, подводим с задней стороны, можно припаять и все хорошо закрываем битумным лаком, скотчем и силой мысли, что бы электролит не попал внутрь, опускаем в баночку, так то бы они не соприкасались, надеюсь я понятно объясняю, можно использовать пластилин, но я стараюсь этого избегать, так как травлю в горячей воде, так быстрее, для поддержания температуры можно поставить все это на батарею. У меня все это выглядит вот так:
С правой стороны проба травления в кислоте, не очень аккуратно выходит. если все подключили правильно, то на вилке начинают образовываться пузырики и раствор быстро приобретает рыжий цвет и становиться непрозрачным, периодически достаем, проверяем глубину травления, лишние шлаки убираем кисточкой.

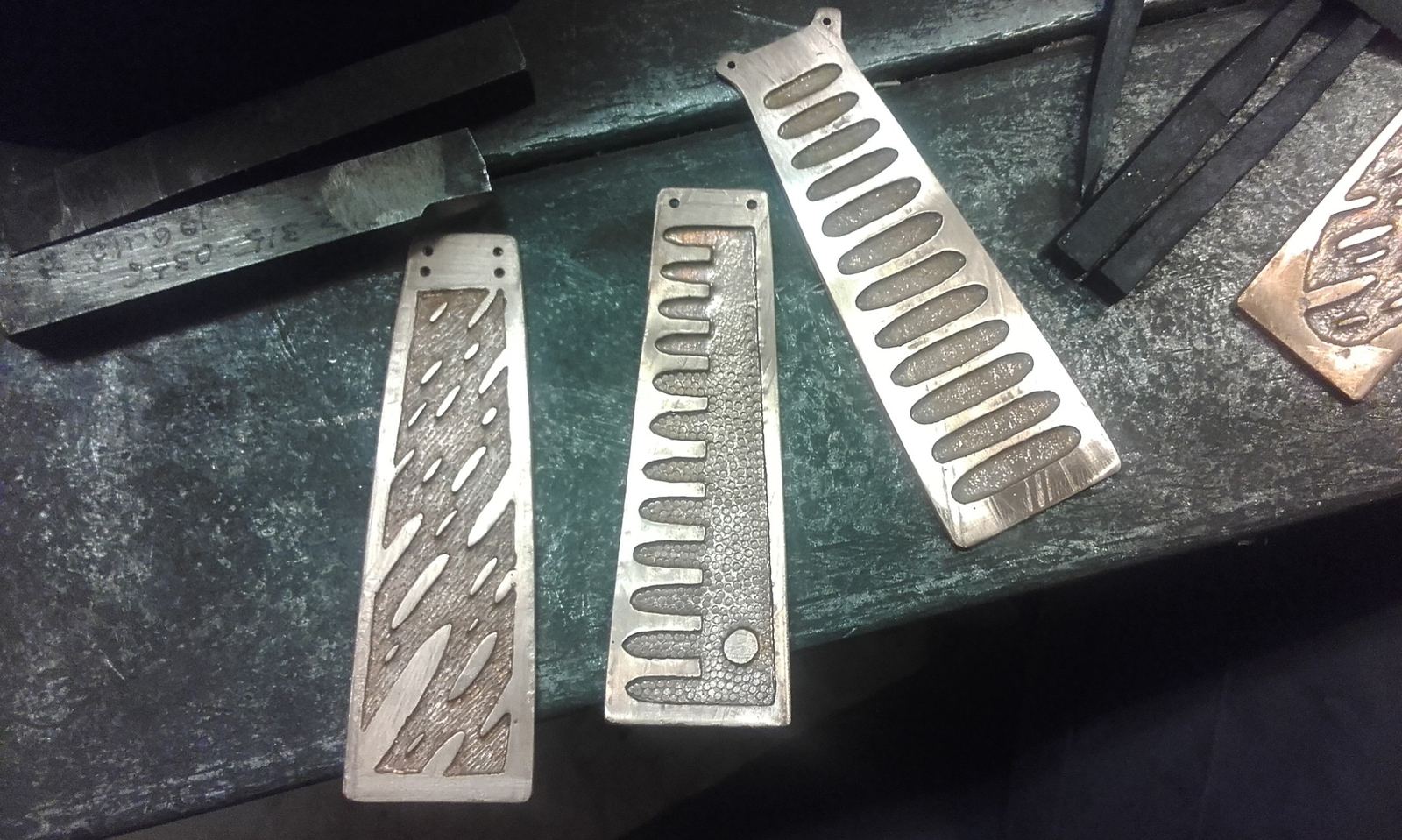

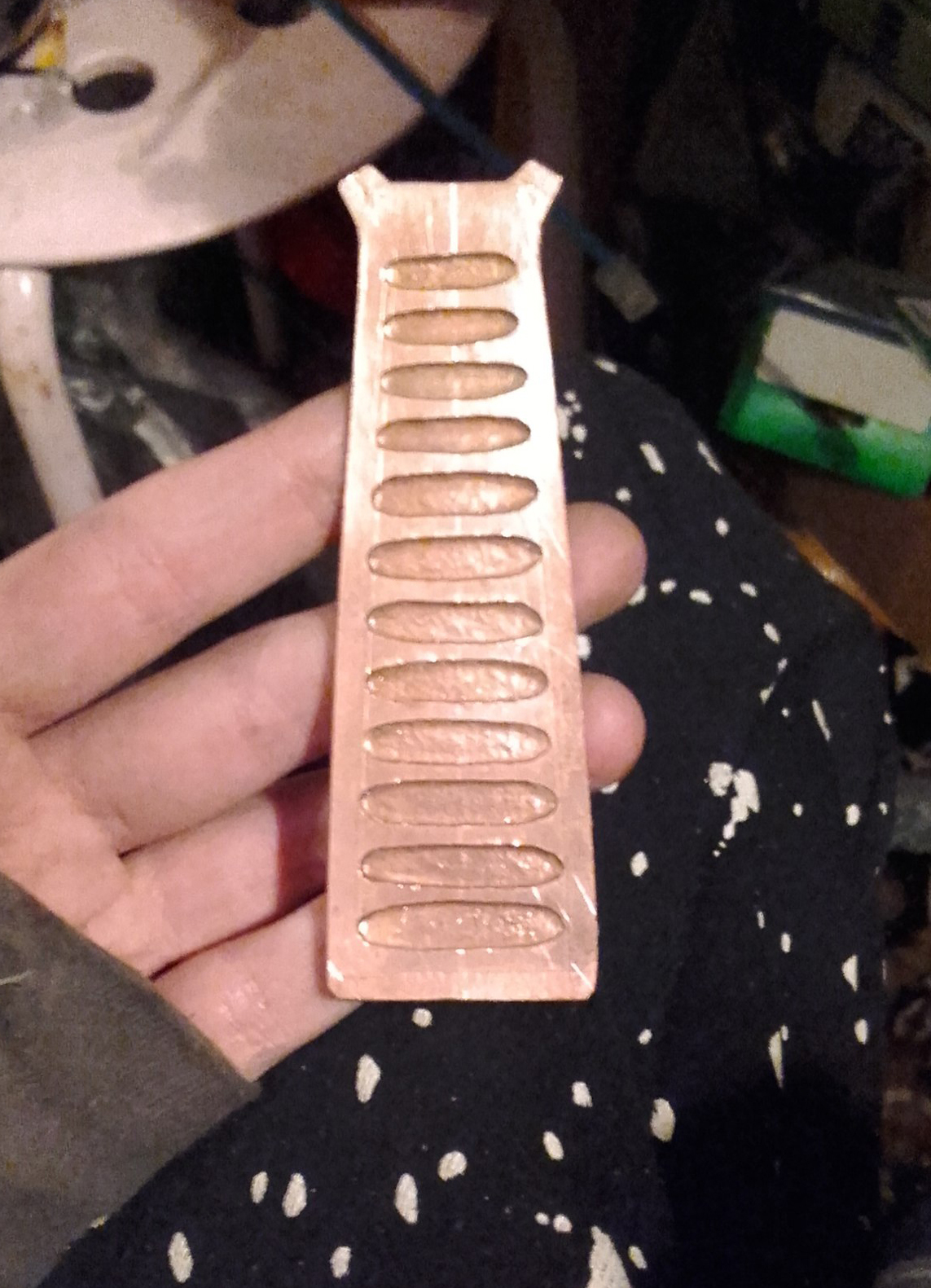

До и после травления, потом все тщательно все промываем в бензине:
Дальше делаем все работы требующие применение силы, сверлим, чеканим, выпиливаем, придаем форму, после нанесения эмали уже ничего это не сделать.
Каждый этап как обычно начинаем с обезжиривания, готовим эмаль, разводим водой, выкладываем в получившиеся выемки с запасом, заходим за края на 1-2 мм не стесняемся, фото этого процесса нет, зато вот что видно, если заглянуть в печь:

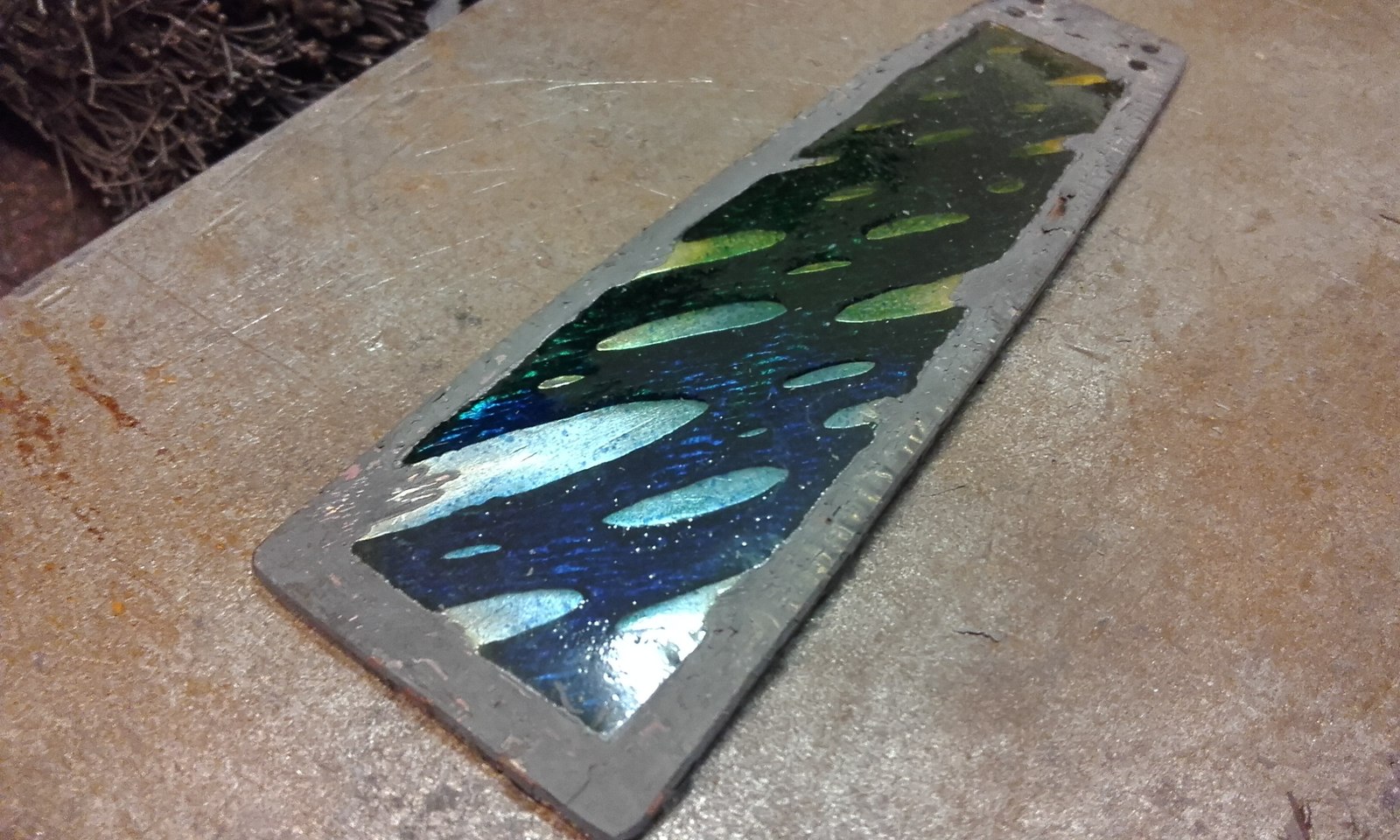

После чистим от гари и лишней эмали алмазным инструментом, вот фото сразу после обжига и того что нужно чистить:

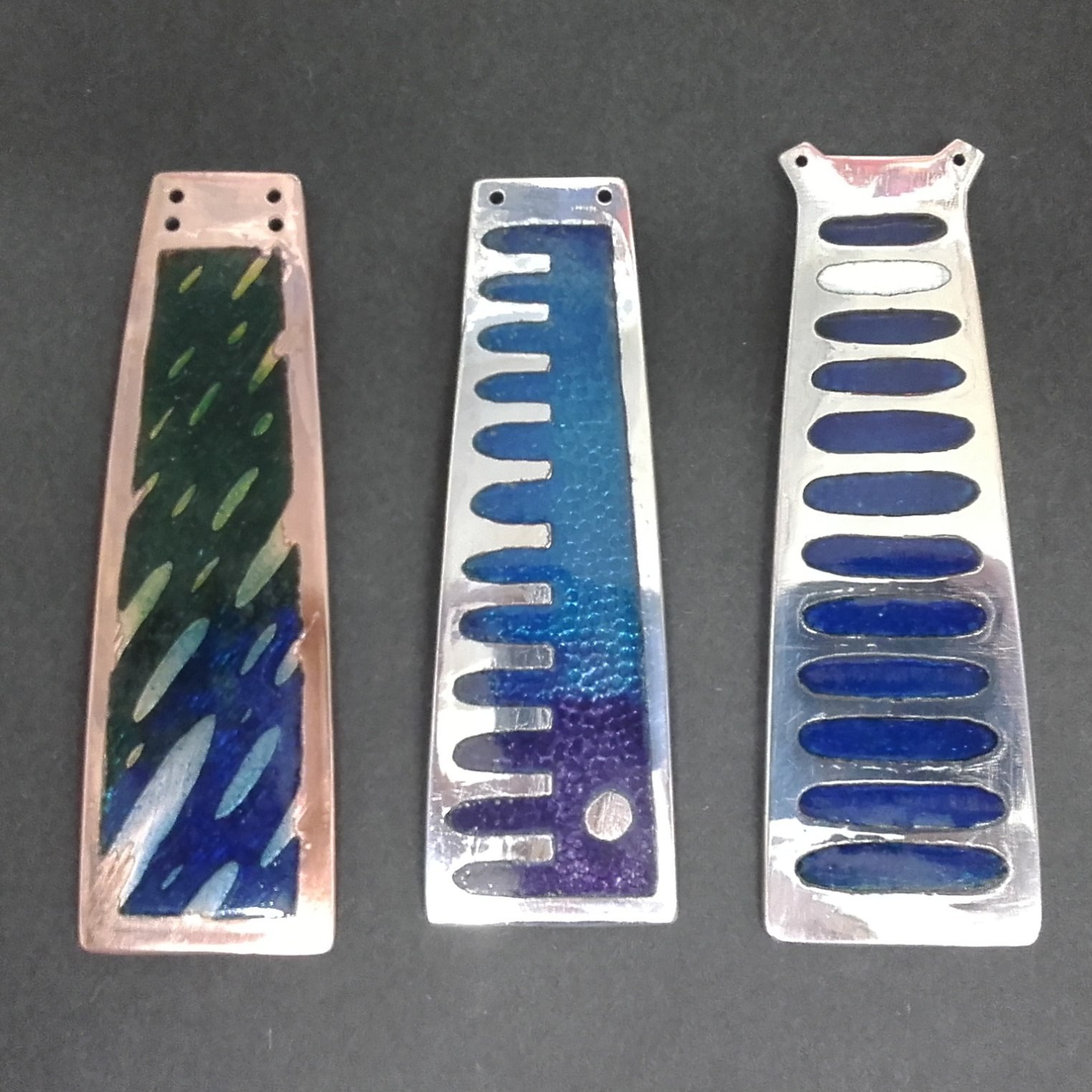

После обжигаем еще раз, что бы полирнуть стертую напильником поверхность эмали, потом еще раз чистим, шлифуем и полируем медь, обезжириваем, серебрим и в конце получилось вот что:
