Сломалась Sapphire r9 390 на пломбе⁠⁠

Всем привет!

В ремонте старая радеонка в исполнении сапфира, которая перестала работать. Не определяется и не крутятся вентиляторы

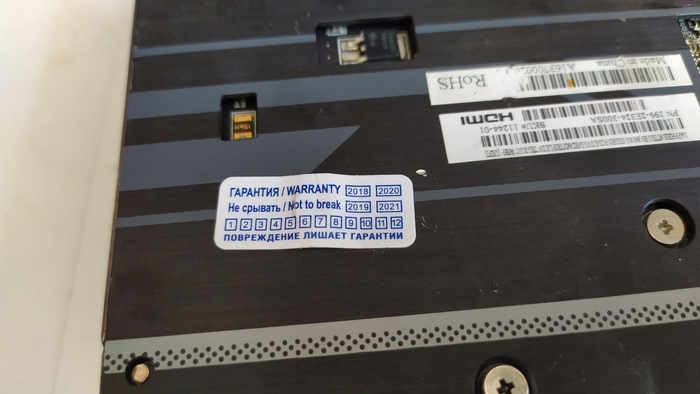

Есть пломба, значит можно ждать сюрпризы внутри

Похоже с питанием что-то случилось, почти нет потребления у карты

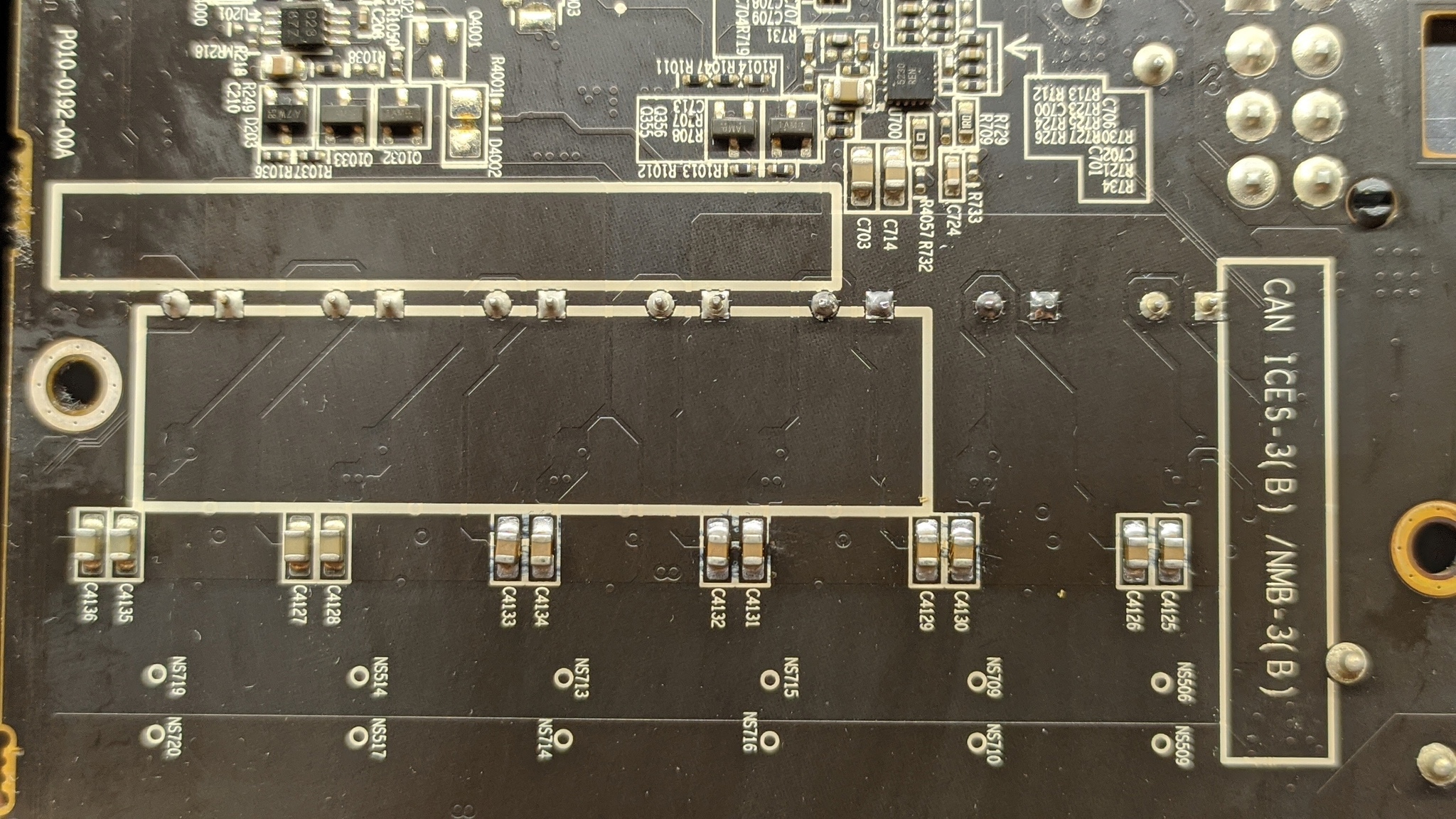

Сняв бэкплэйт карты виден "ремонт", суть которого оторвать кондёры, ну хоть пару "банок" выпаяли вроде, которые были повыше

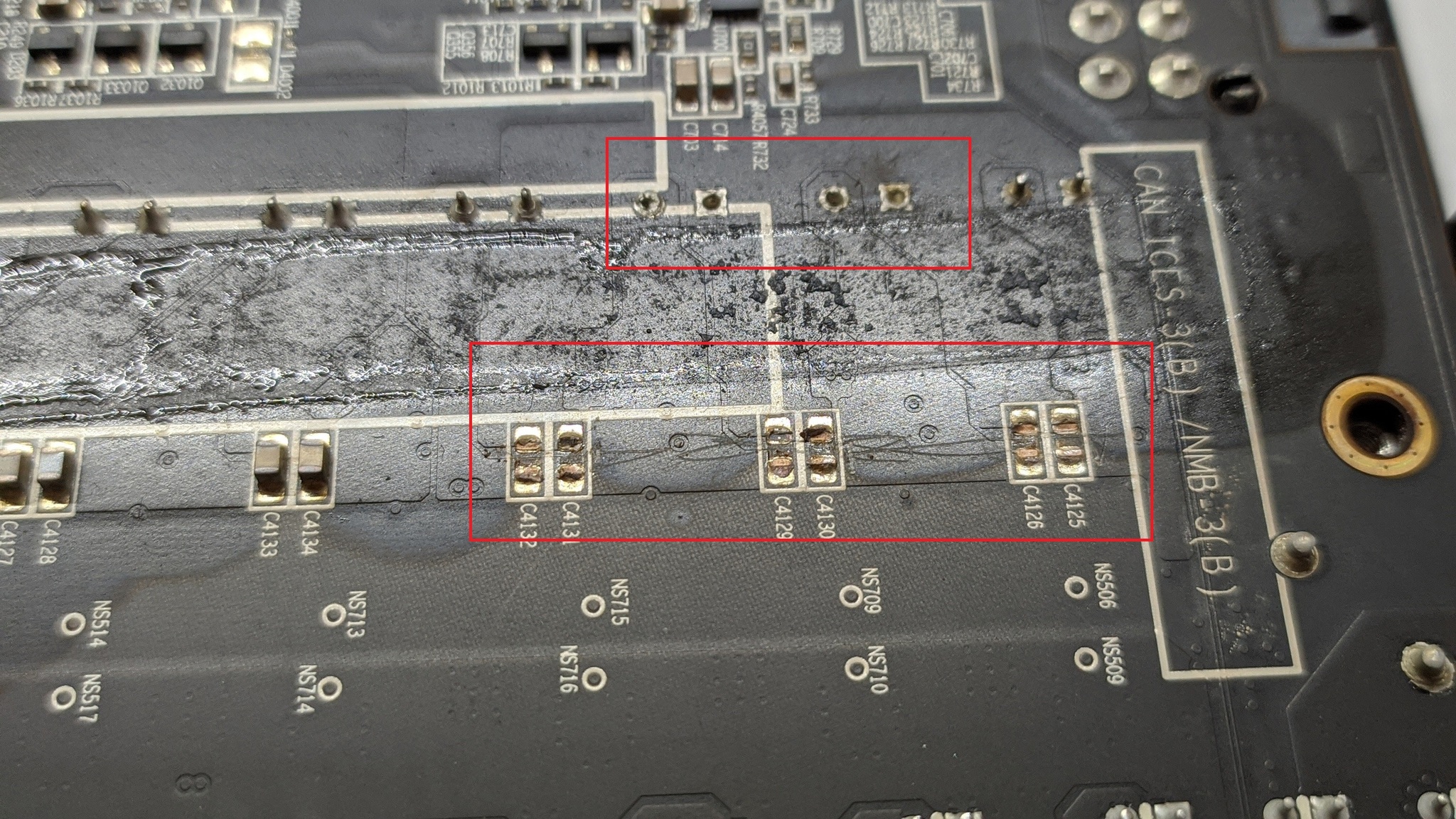

Вероятно что-то случилось с мелкими кондёрами, которые по очереди отрывали, чтобы убрать КЗ по питанию

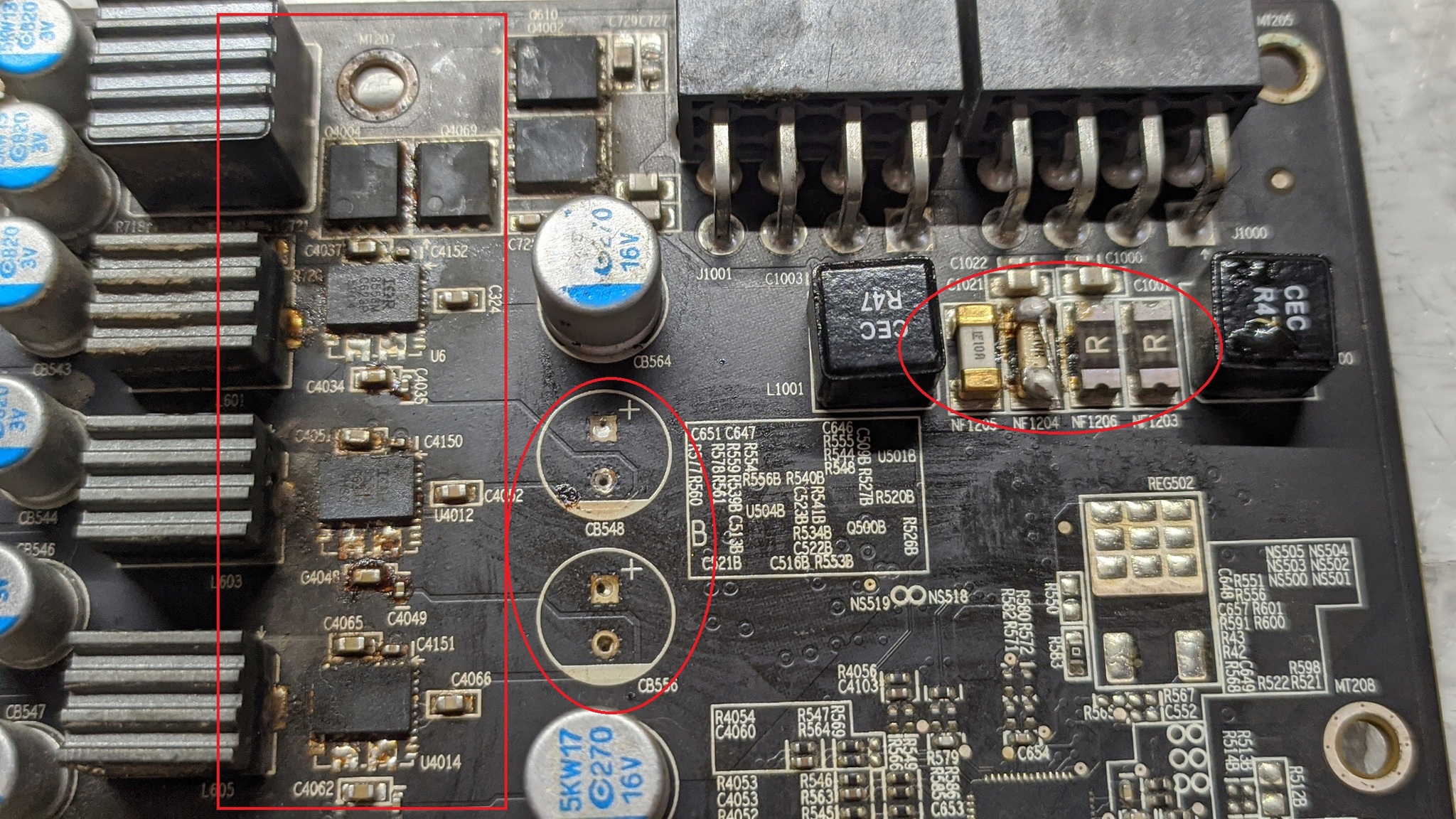

А когда угадали, то влепили самопальный предохранитель на левую пару, на этом ремонт кончился похоже

Паяли канифолью на вид, система питания вся оранжевая почти

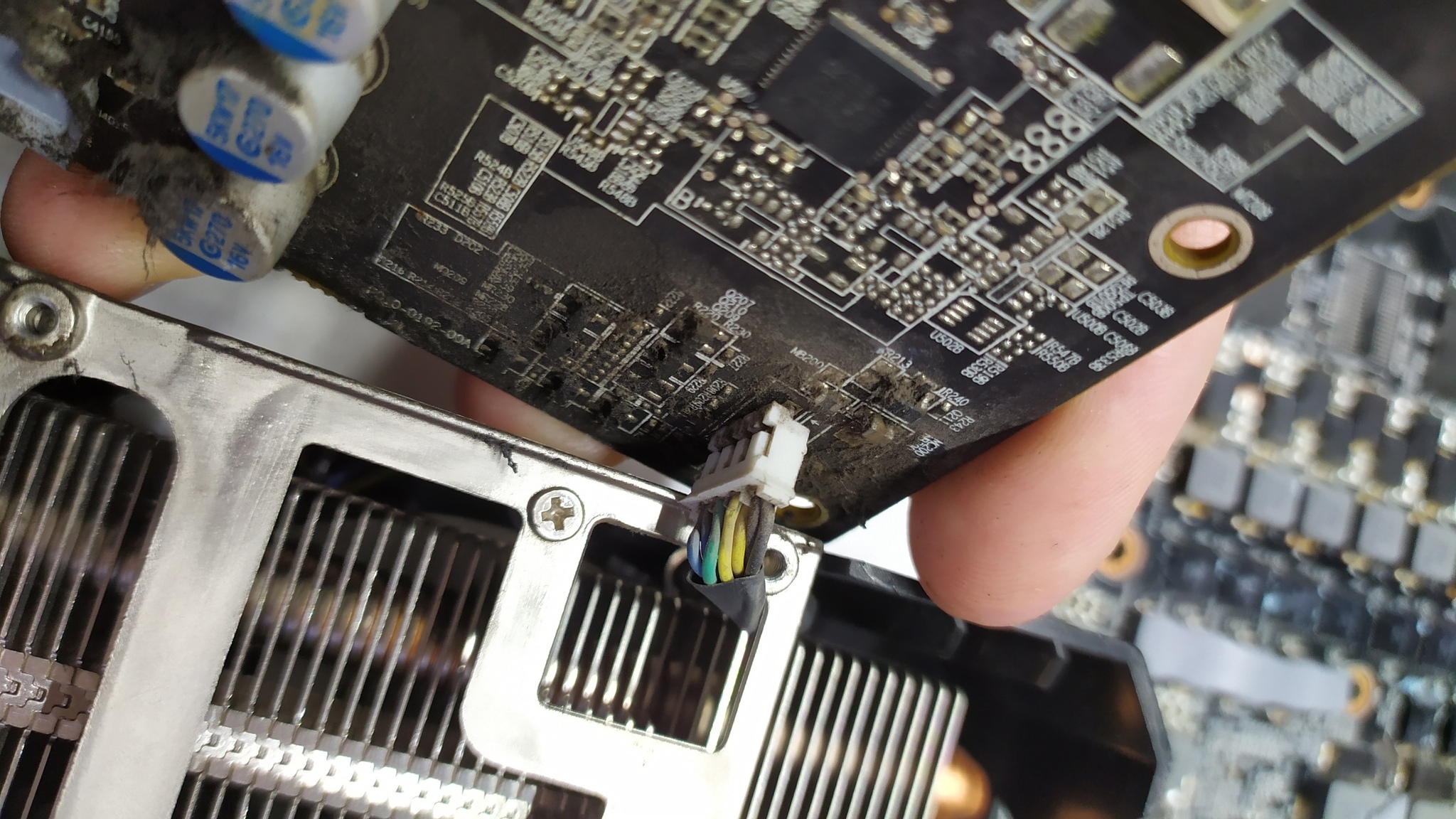

В процессе разборки не увидел корпуса для коннектора вентиляторов в плате, ну хоть от вертушек есть и подключен верно

В этот раз проблема вылезла по соседней линии

Треснул кондёр и сгорела другая пара нормальных предохранителей

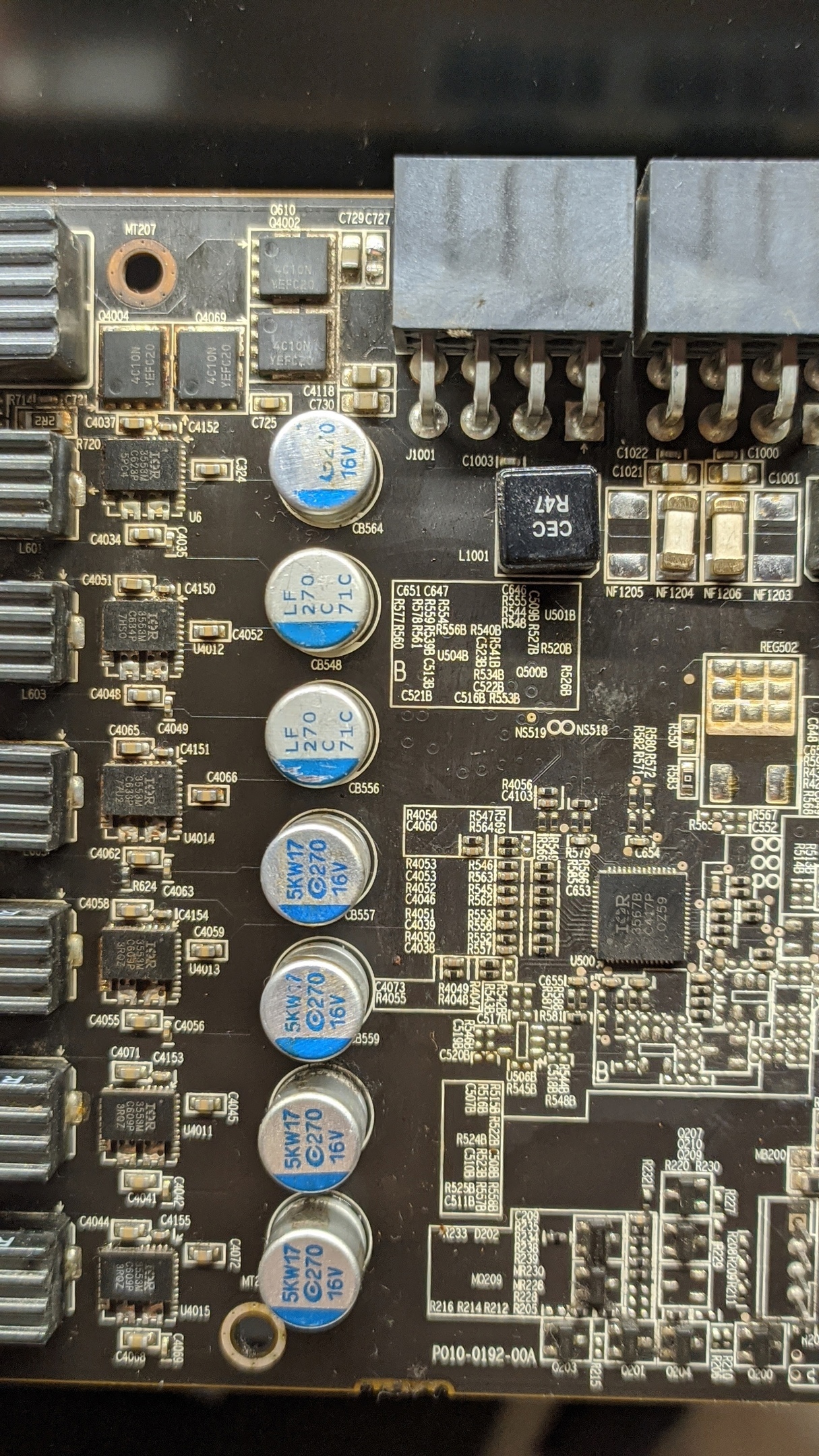

Меняю дохлое и ставлю исправные элементы на свои места

Заменив на нормальные предохранители, вернув 2 кондёра на место, ну и помыв как можно систему питания

Ещё коннектор пластиковый тоже поставить можно

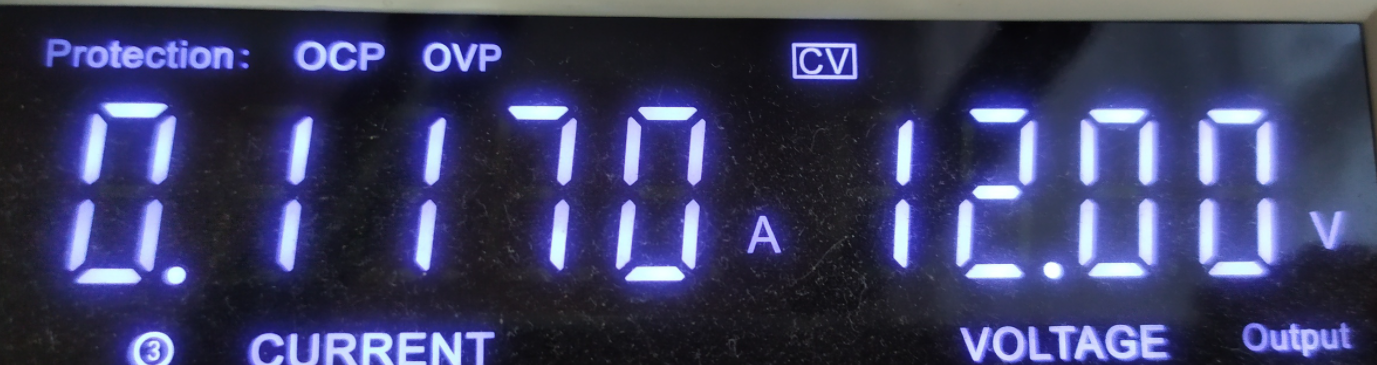

Теперь потребление появилось, можно тестировать

Бублик как основное на нагрузку и температуру, бенчи с играми уже потом
