Доброго времени суток, уважаемые Пикабутяне. Сегодня у нас ударенный iPhone X с самым типовым ремонтом: короткое замыкание в линии vcc_main.
*Самый приятный ремонт для сервисов и выездных мастеров, которые могу согласовать цену крыла боинга, ибо трубка не включается. По факту же ремонт для конечного исполнителя очень прост*.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография
Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

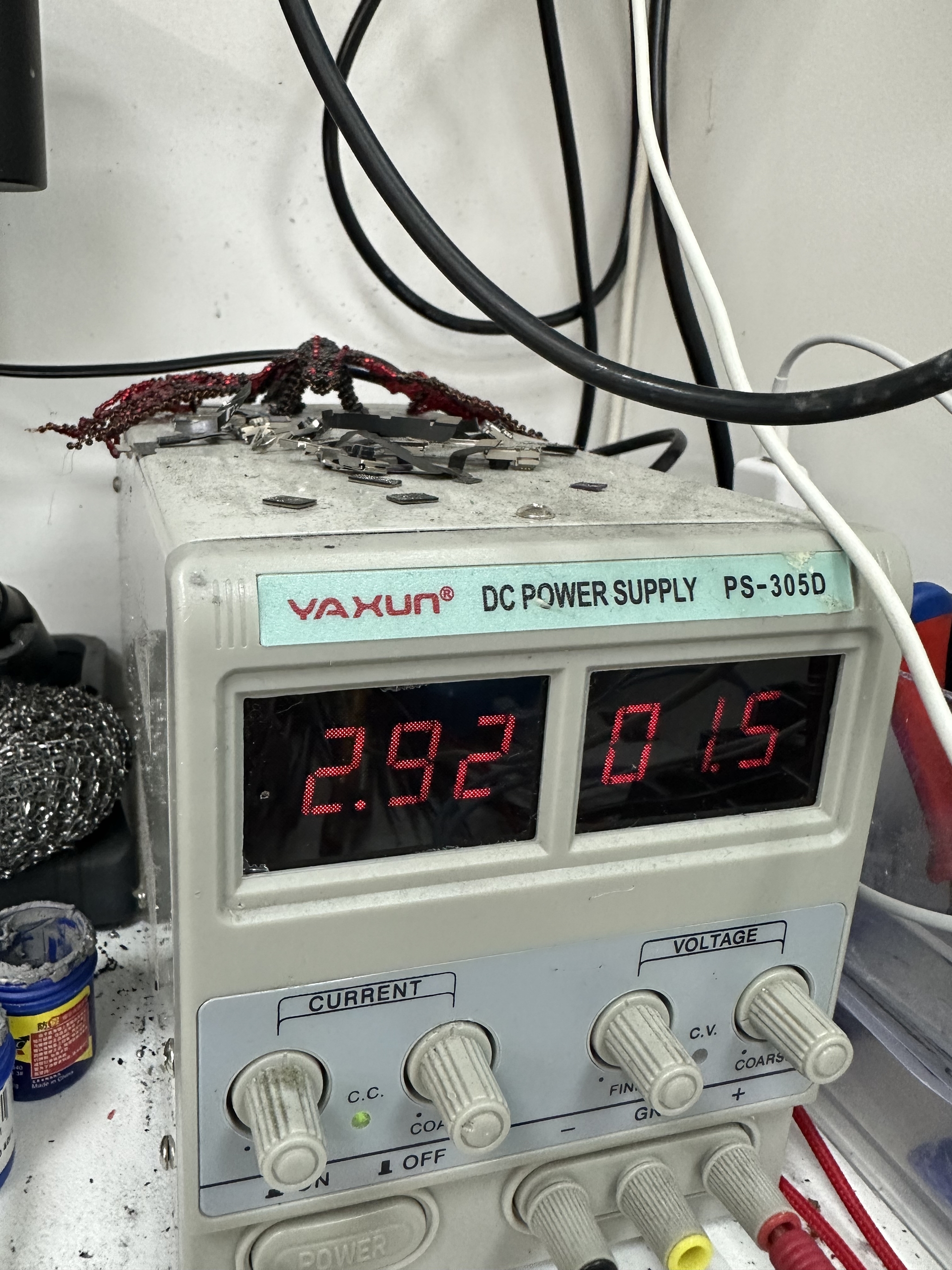

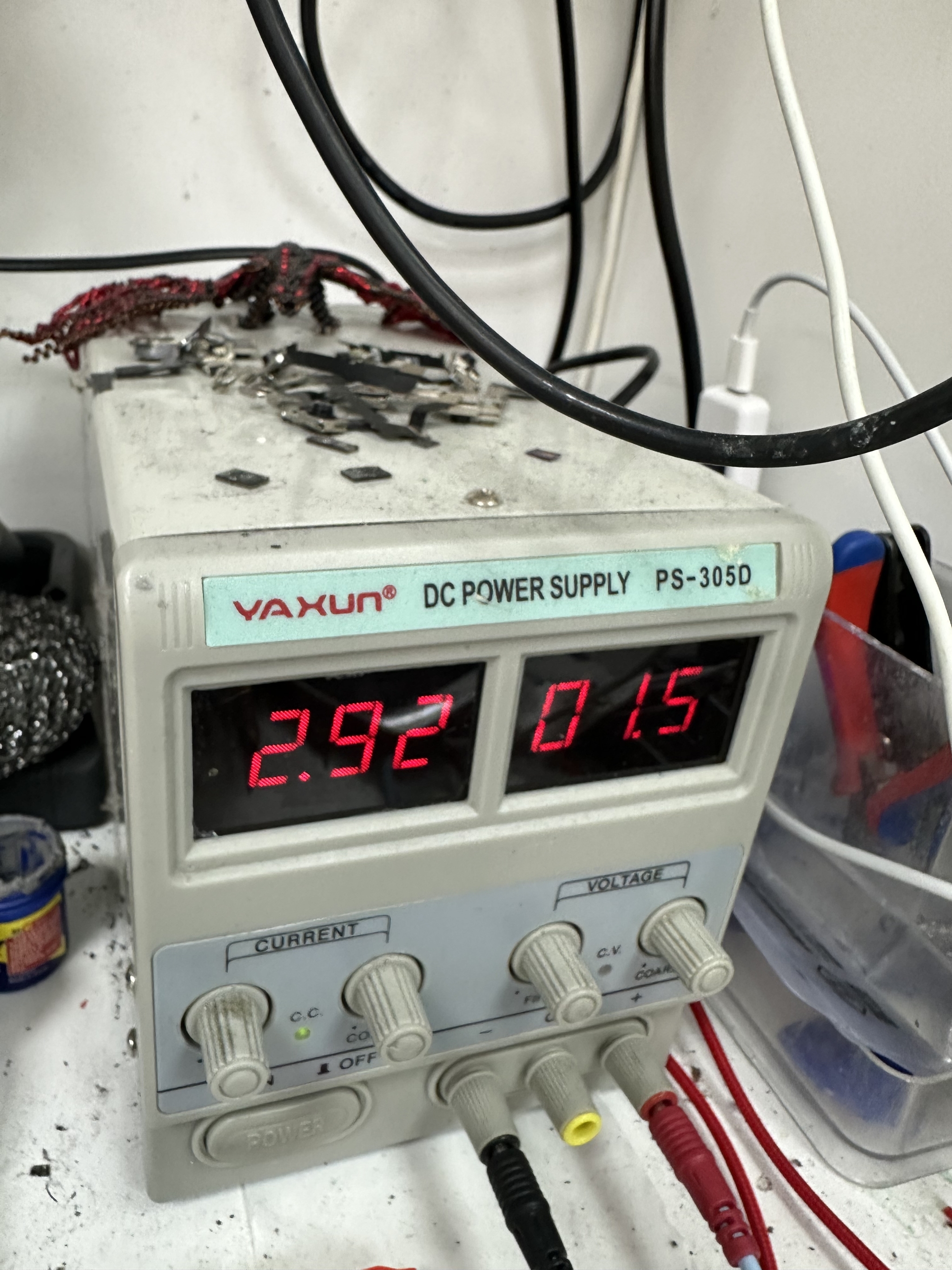

Подключаем плату к лабораторному блоку питания и видим такую картинку.
Сразу, для тех, кто будет вбрасывать про блок: я привык к сотым и тысячные меня не интересуют. Я всегда вижу потребление, которое мне необходимо. В офисе есть три блока с сотыми ;).
На плате в первичной цепи короткое, даже без нажатой кнопки включения. Тыкаем мультиком сначала в vbatt , а потом в main, чтобы увидеть где именно. У меня шорт в Майне.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография
Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография
Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

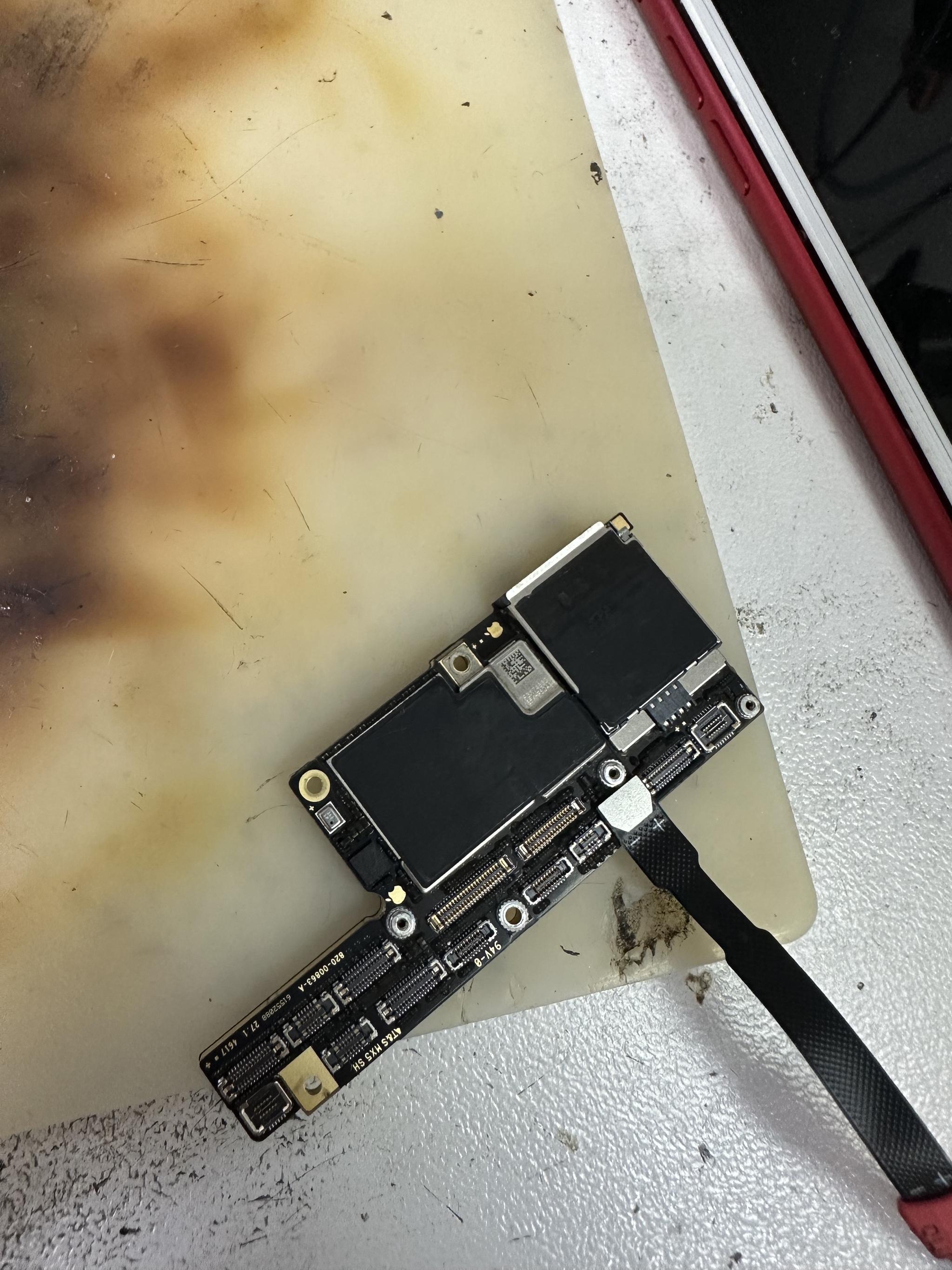

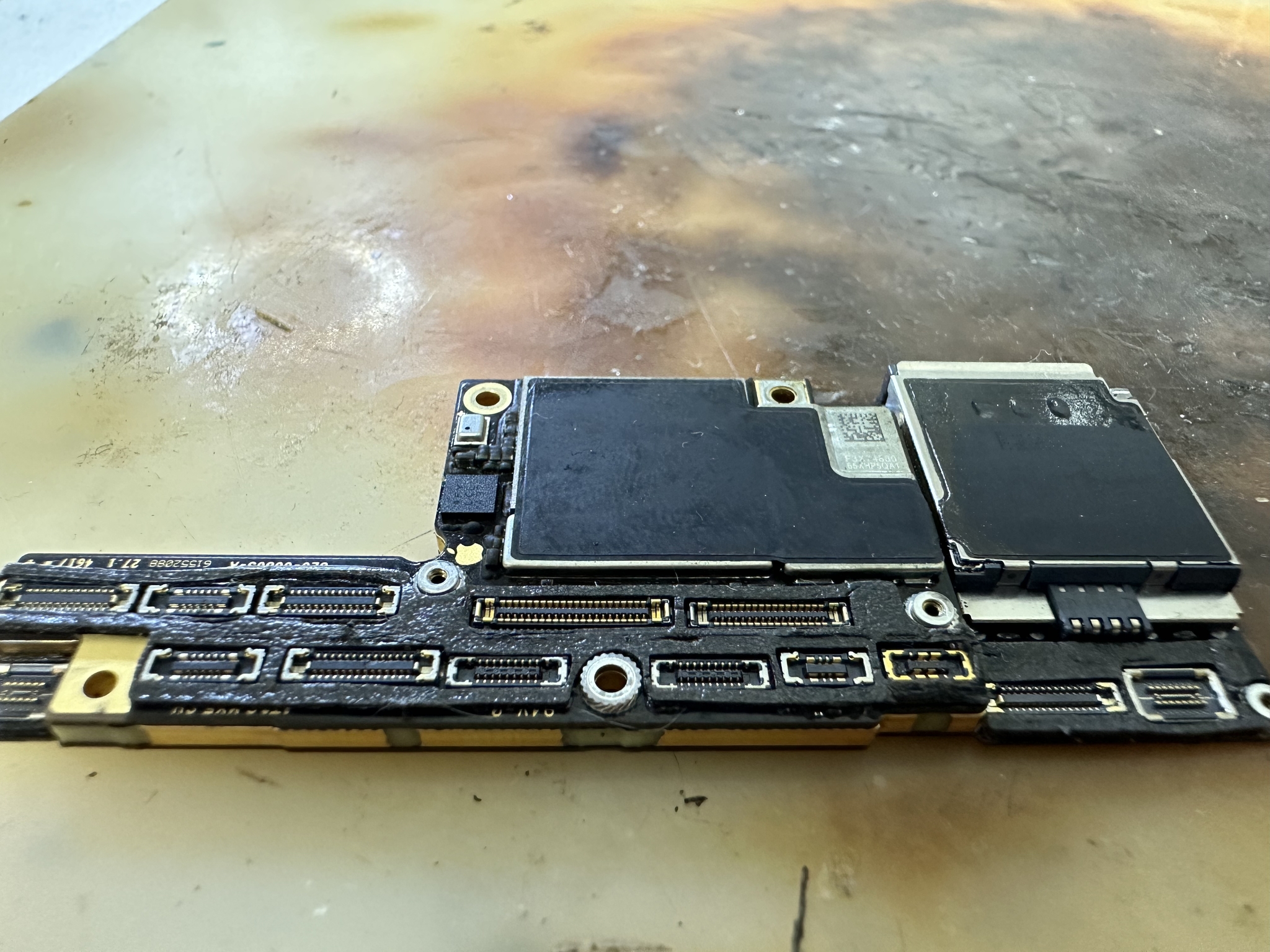

Располовиниваем плату и идем выяснять, на какой части у нас короткое: наверху Иль внизу.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография
Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

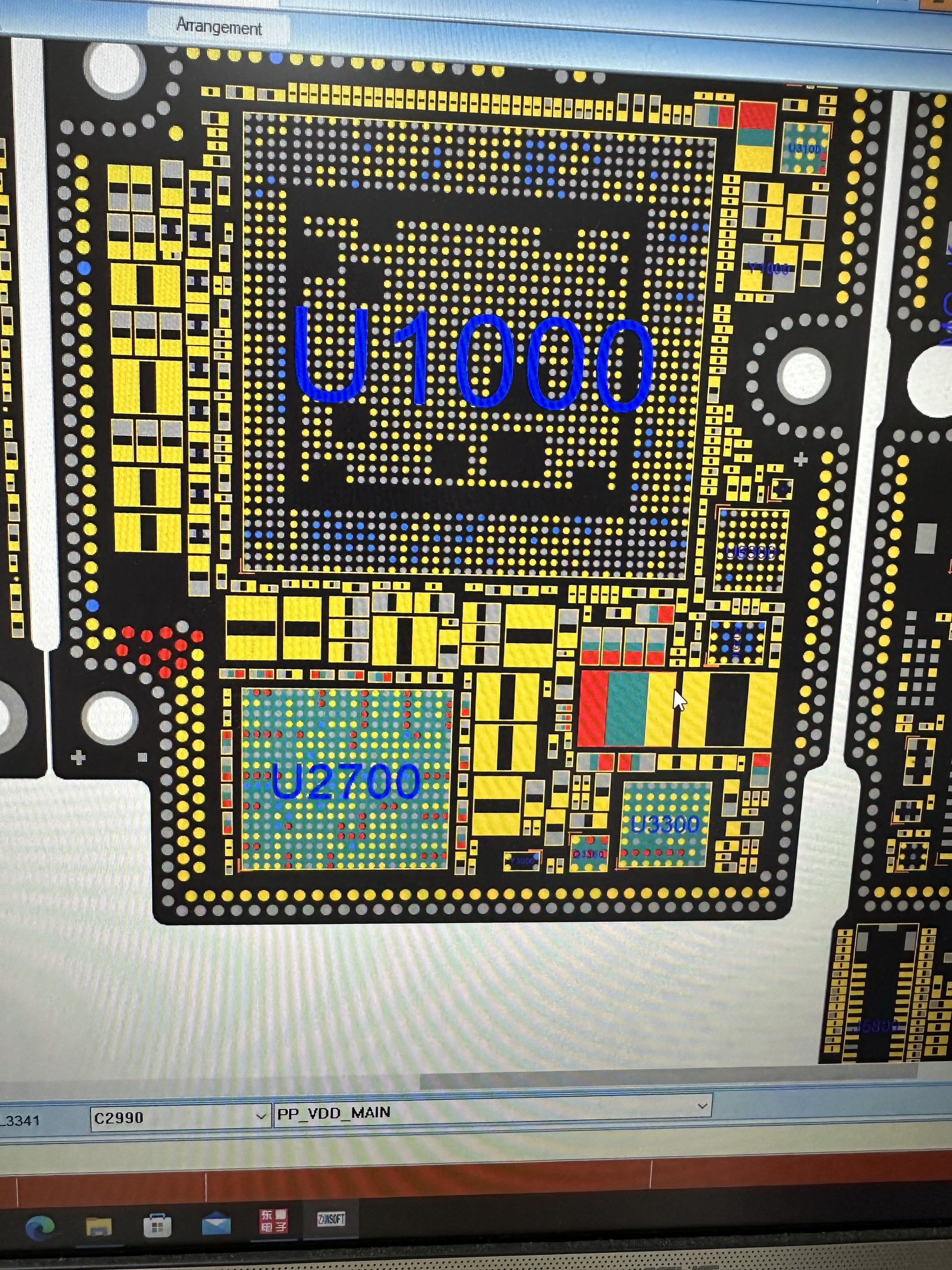

Короткое на верхней части платы, с ней и будем работать. Есть самый типовой конденсатор, который дохнет на иксах из-за особенностей расположения.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография
Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

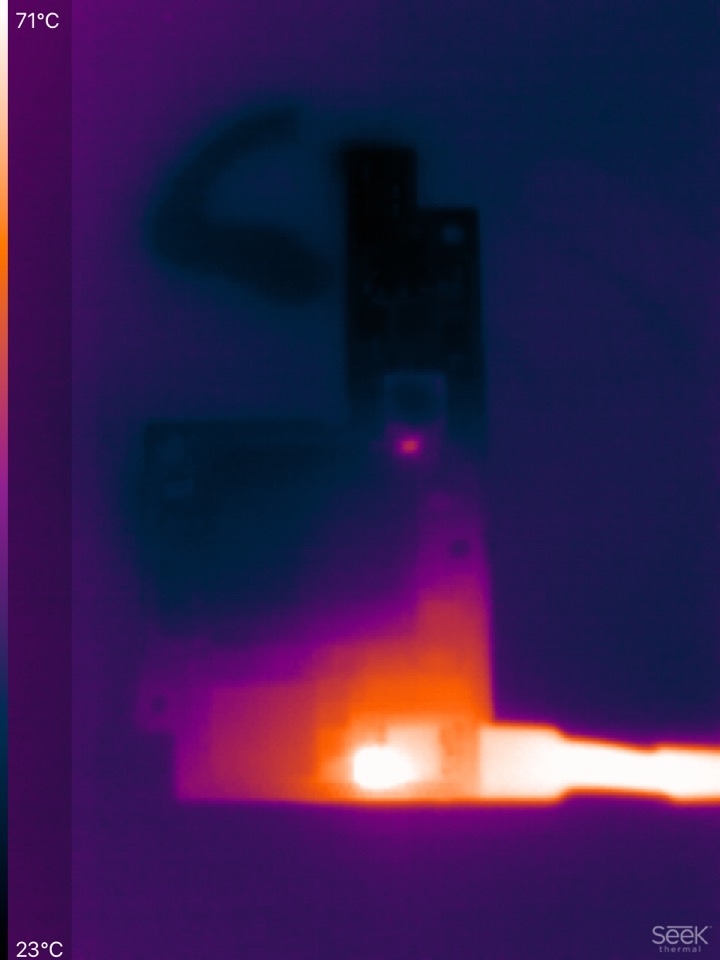

Впервые тепликом что-то фоткаю, так что извиняйте.
То, что греется в нижней части платы на изображении сверху - тигрис. Контроллер заряда. Напряжение на плату в данном случае я подаю через лбп на коннектор АКБ, следовательно на линию vbatt. Именно поэтому и греется тигрис, ибо с него мейн и формируется. Нас интересует маленький нагрев повыше. Греется как-раз наш конденсатор.

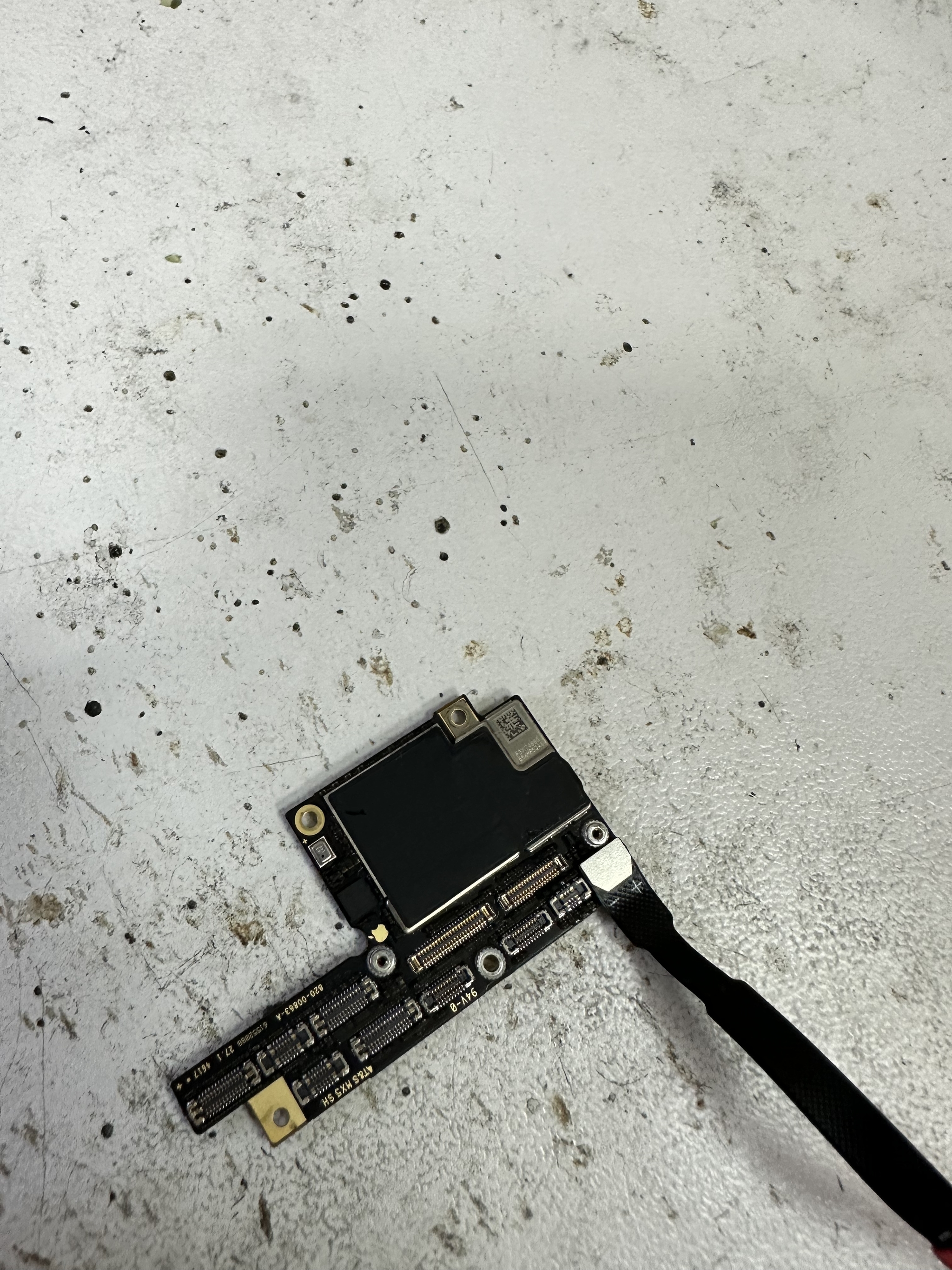

Если, вдруг, в мастерской отсутствует теплик, можно выжечь замыкание с помощью банки АКБ без платки. Напрямую.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

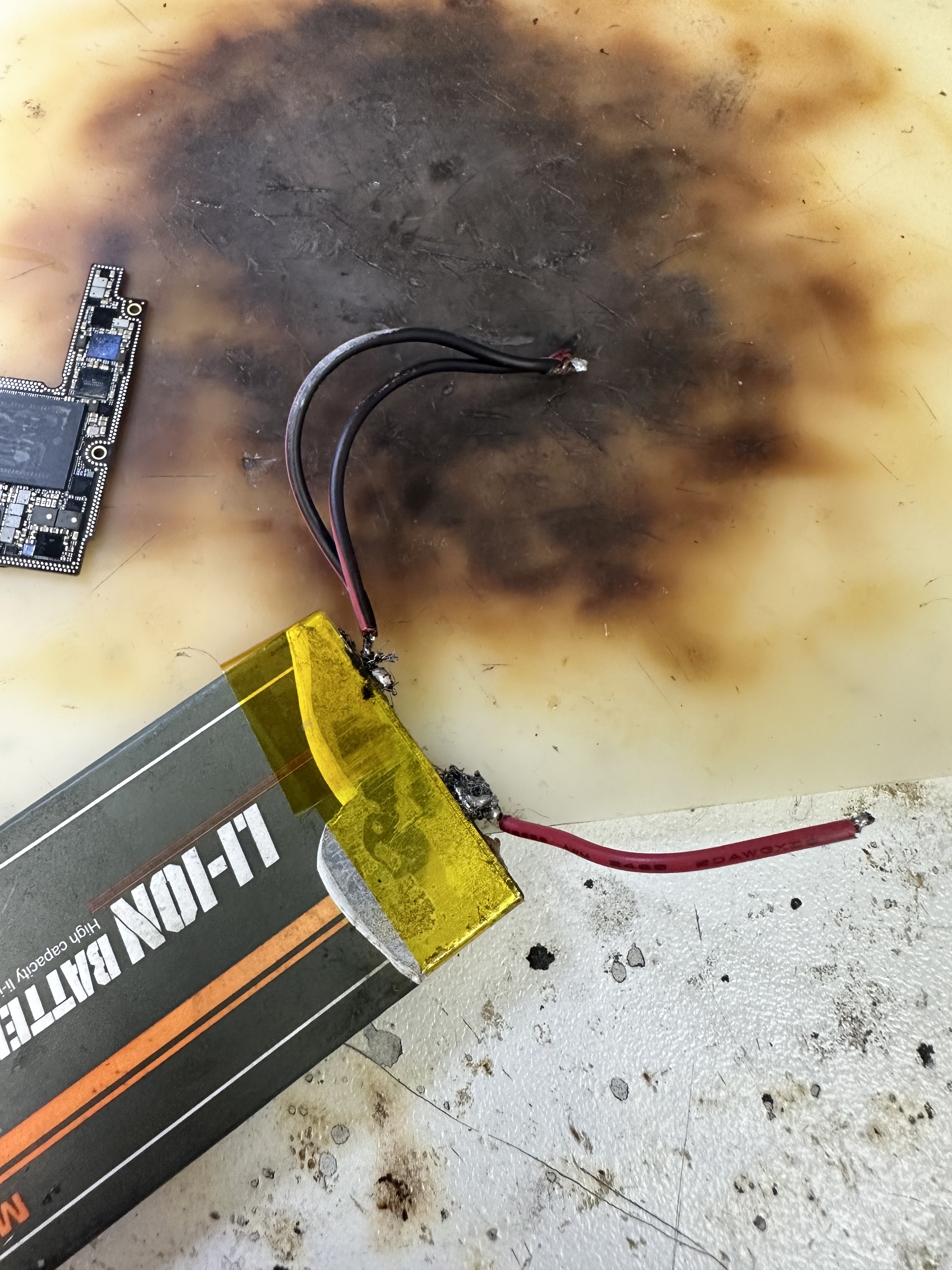

Вот таким вот аккумом выжигаю я ;).

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

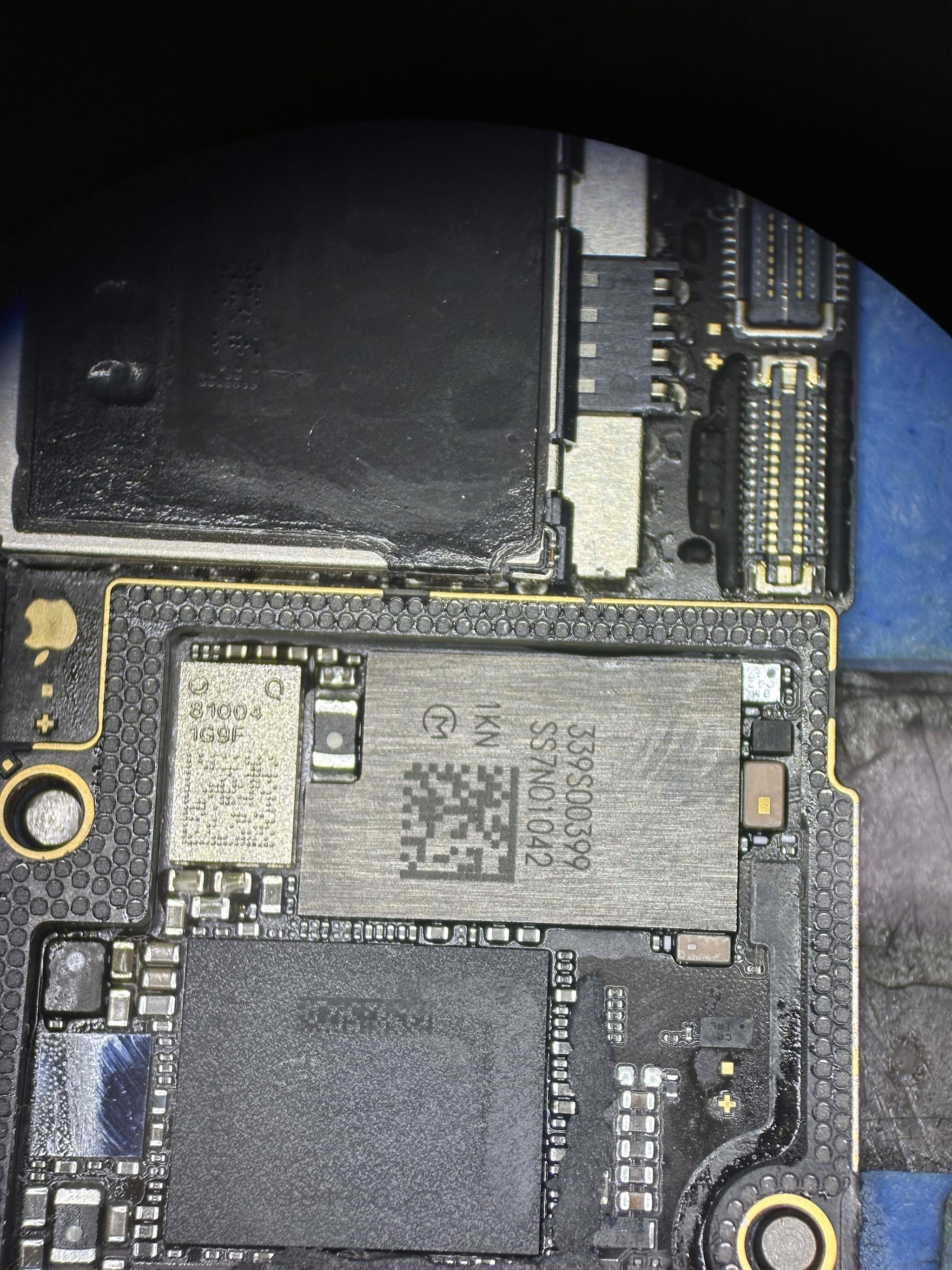

Так выглядит конденсатор до выжигания.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

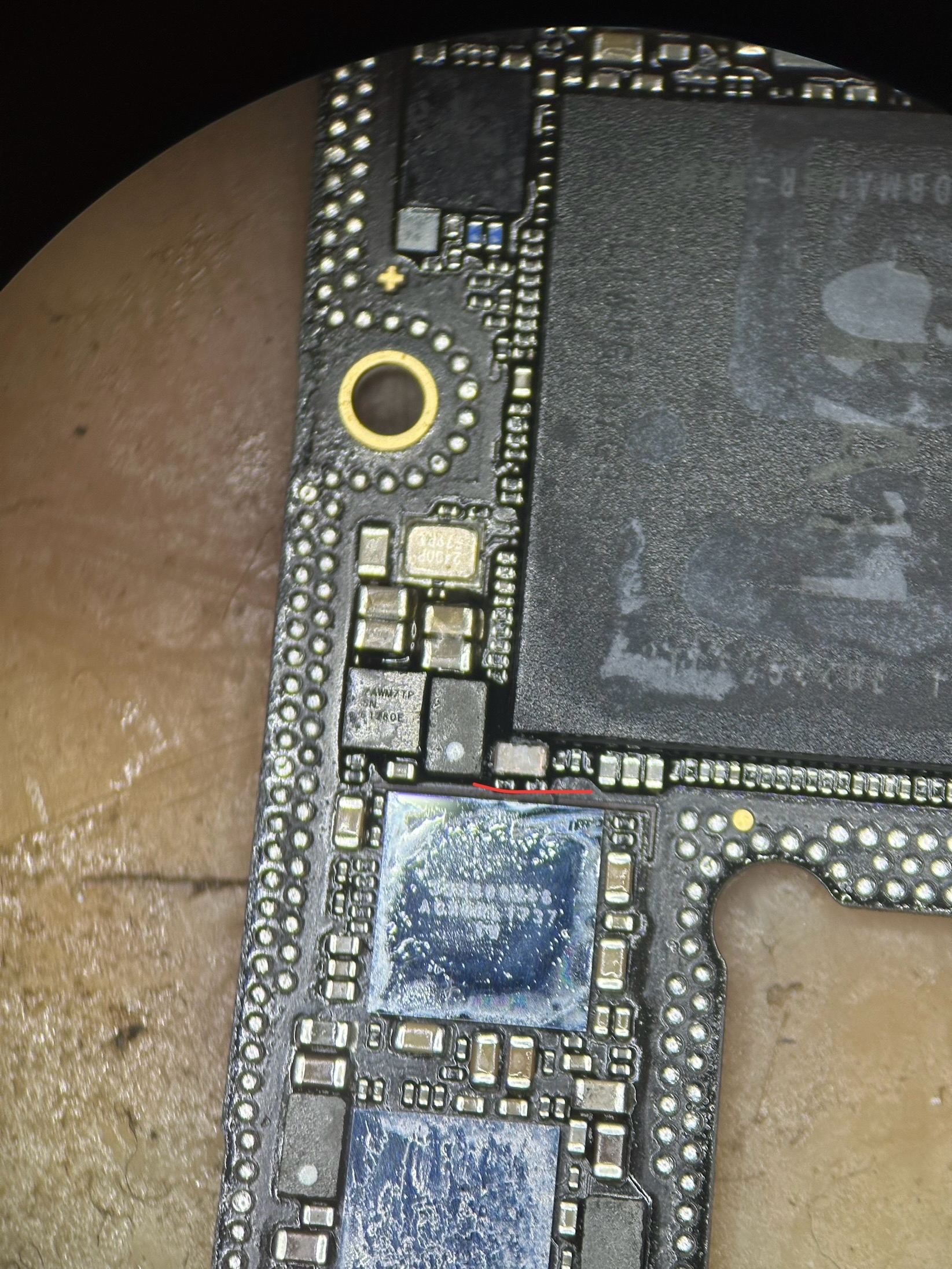

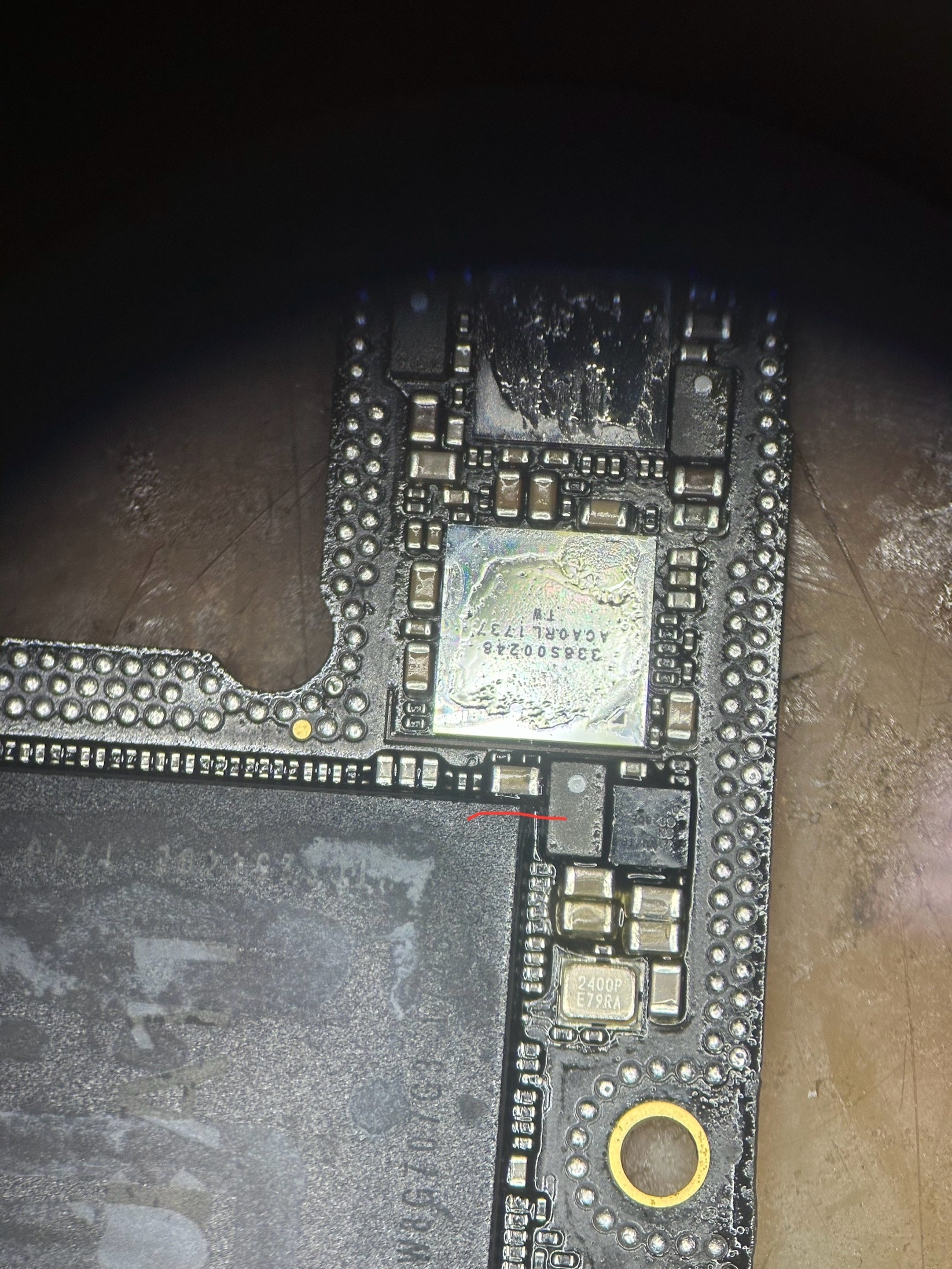

А так после. Подчеркнул красной линией. Половина слоев феерично с искрами улетело куда-то в сторону ;). Убираем его остатки и проверяем нашу линию.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

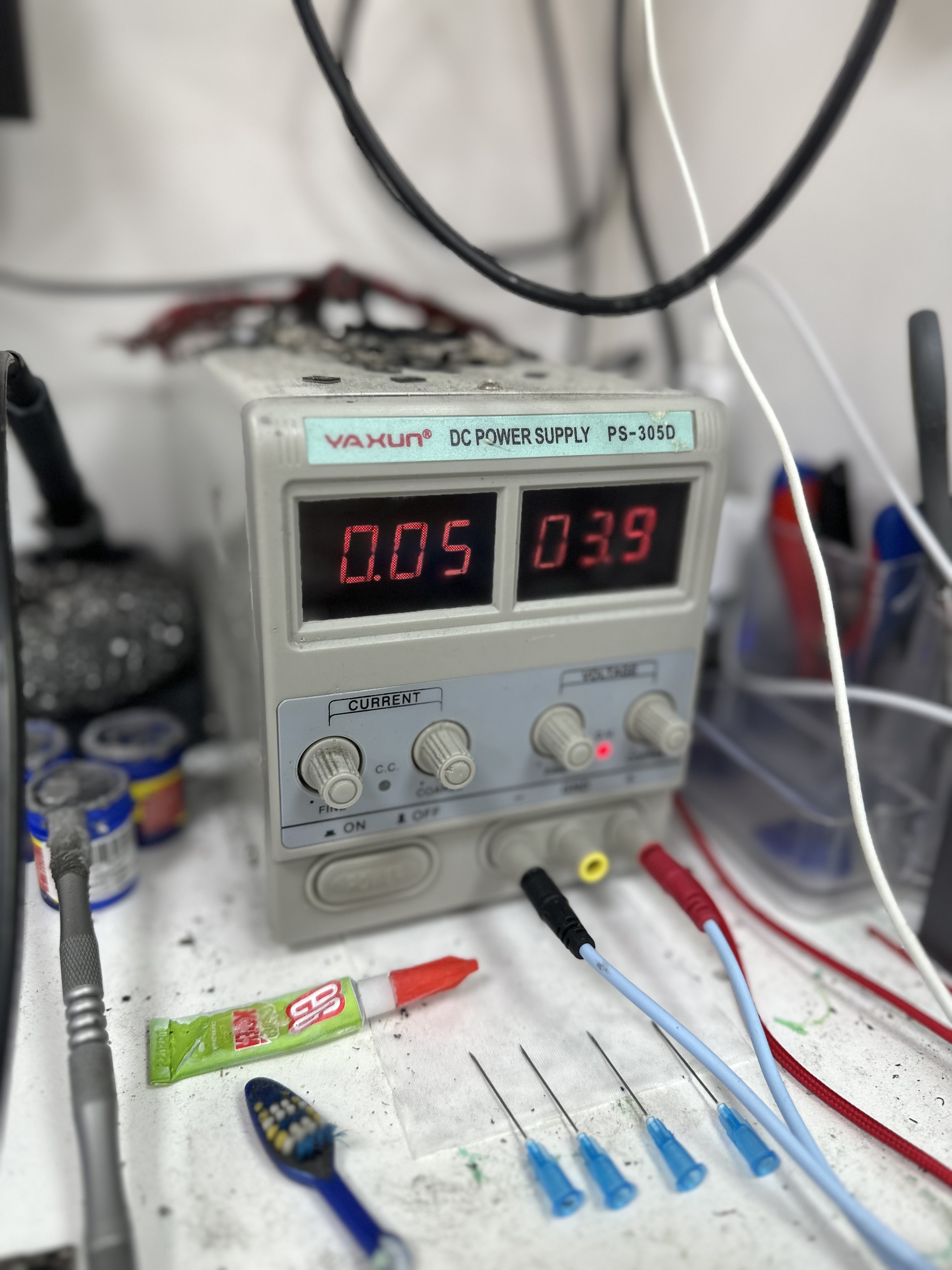

Линия проверена и аппарат подключен к блоку. Так как доска у нас Интел, тело падает в дфу, что мы и видим на блоке. Это норма.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

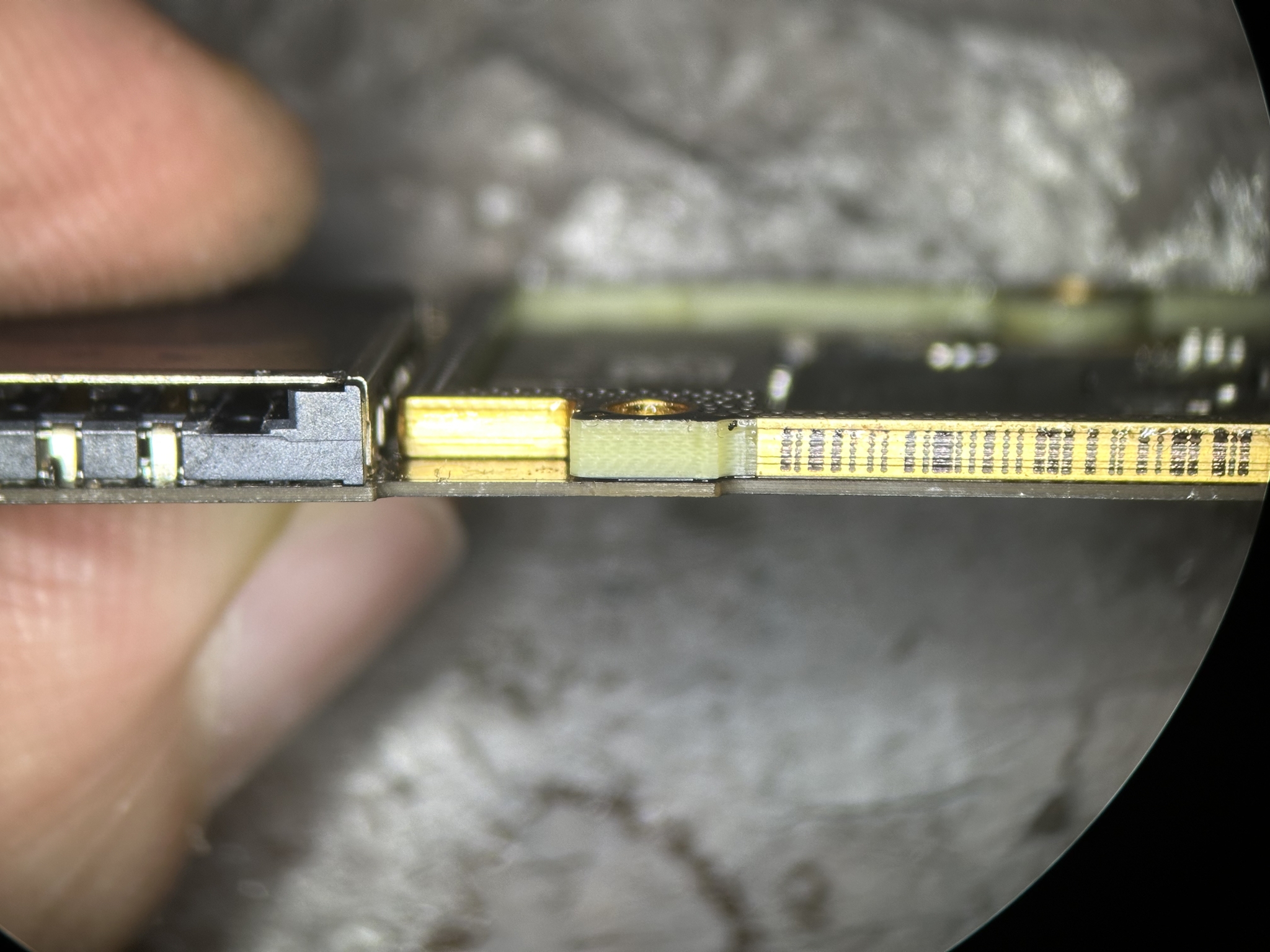

Забыл отметить, что при первичном осмотре платы всегда нужно обращать внимание на рамку. В месте, между сим-коннектором и платой часто отваливается рама от низа - болячка иксов. В данном случае все ок.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

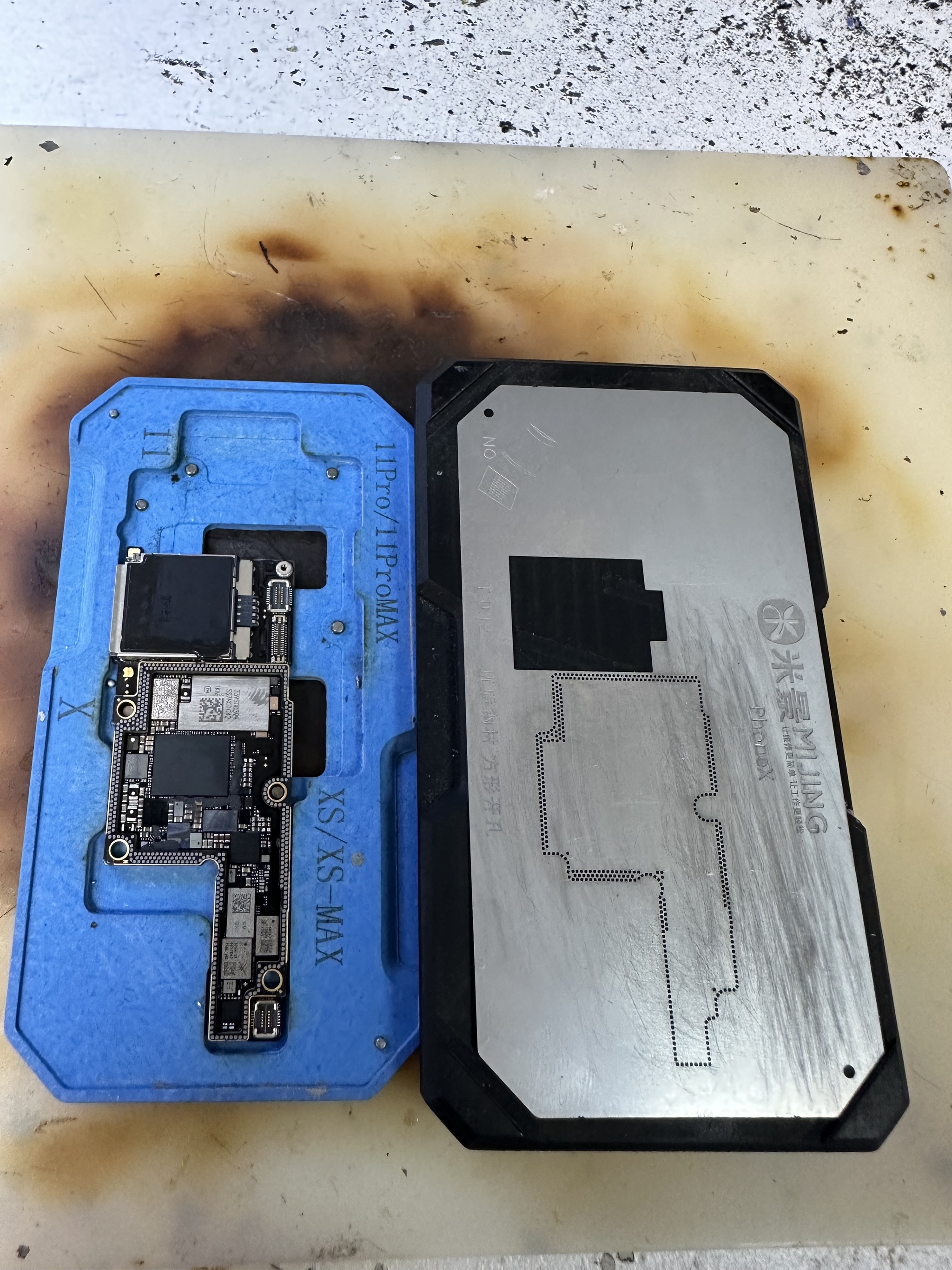

Накатываем низ с помощью удобного магнитного трафарета.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

Смотрим, что у нас вышло.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

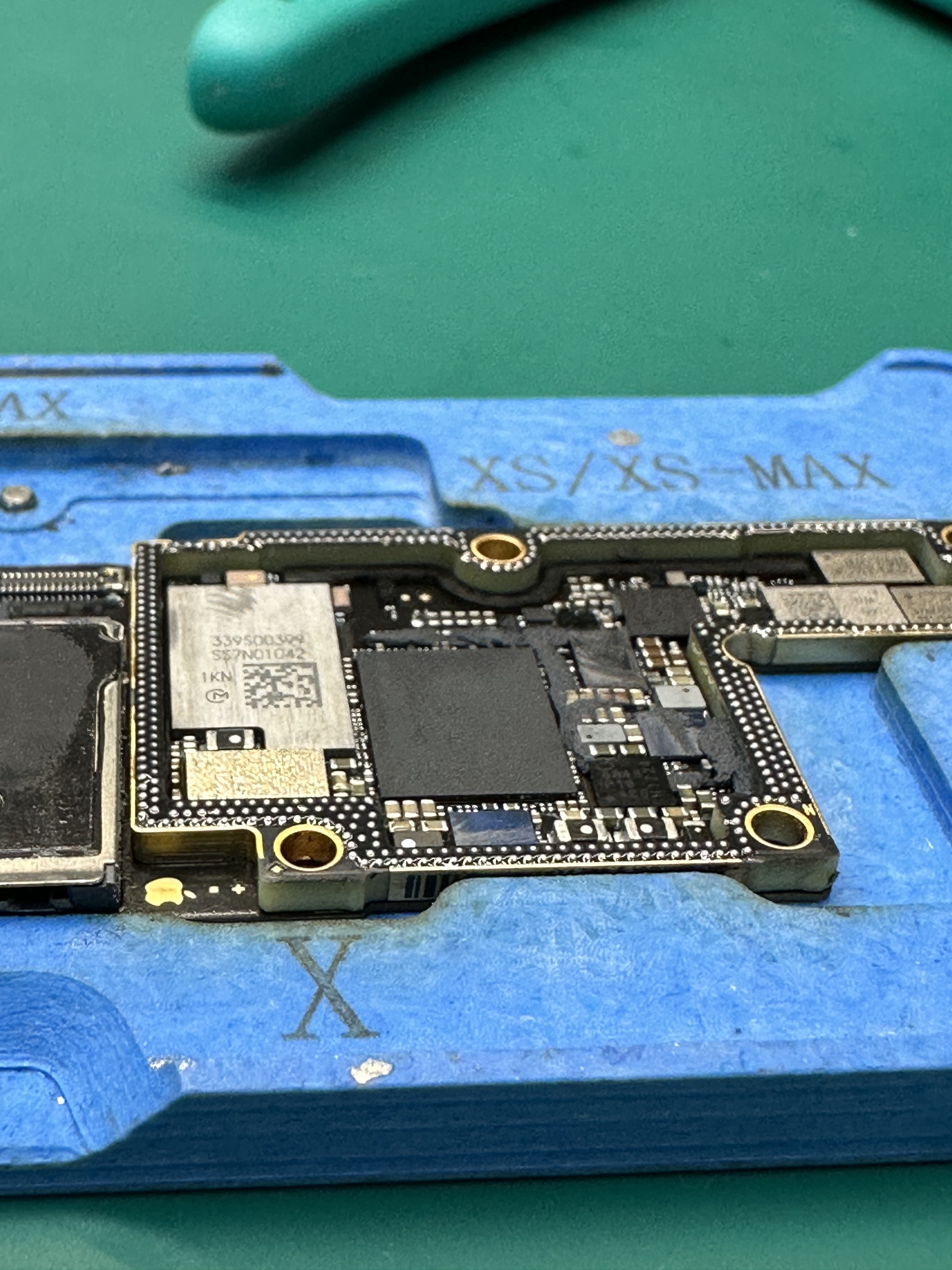

Вышло очень даже хорошо ;).

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

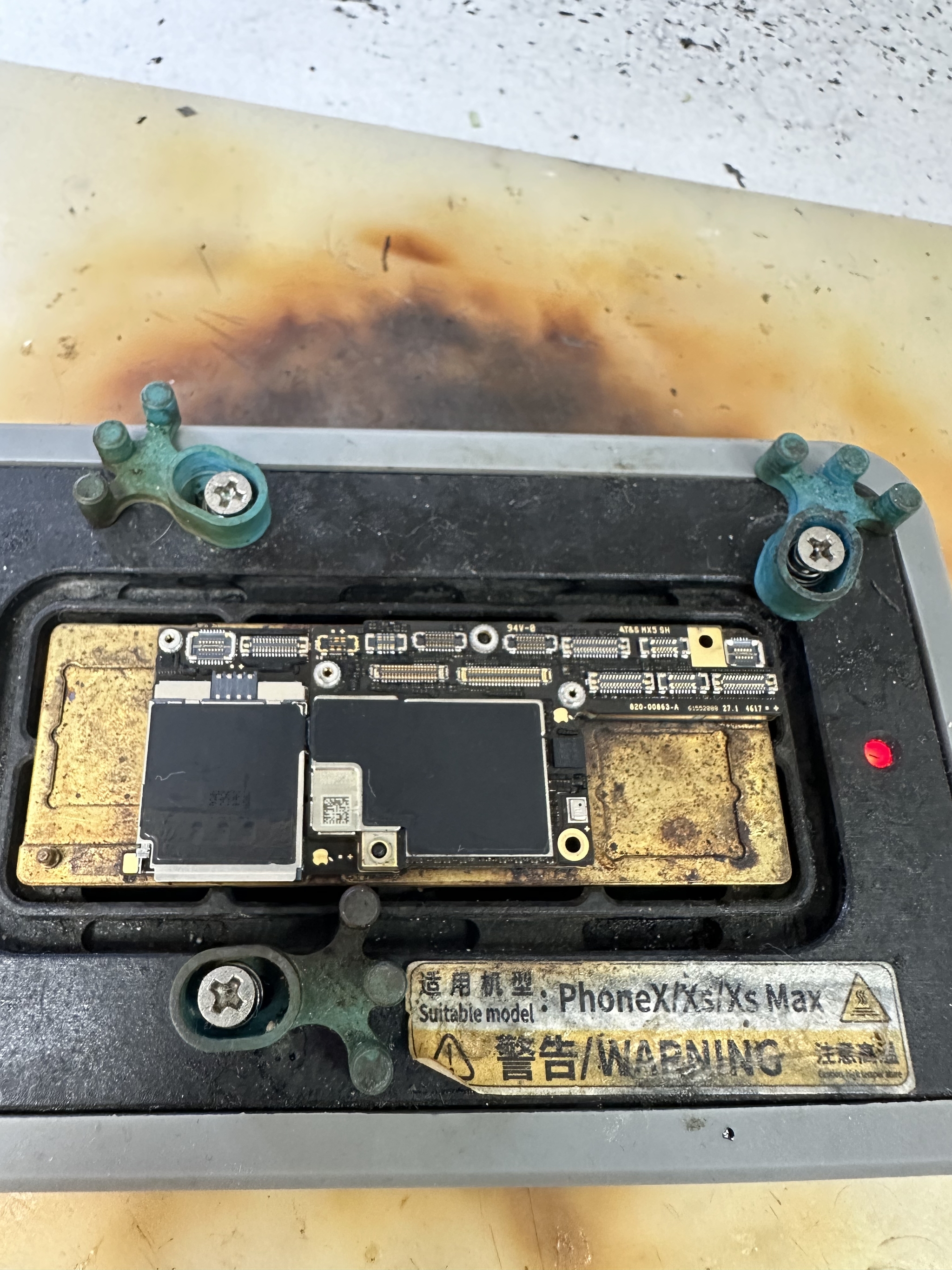

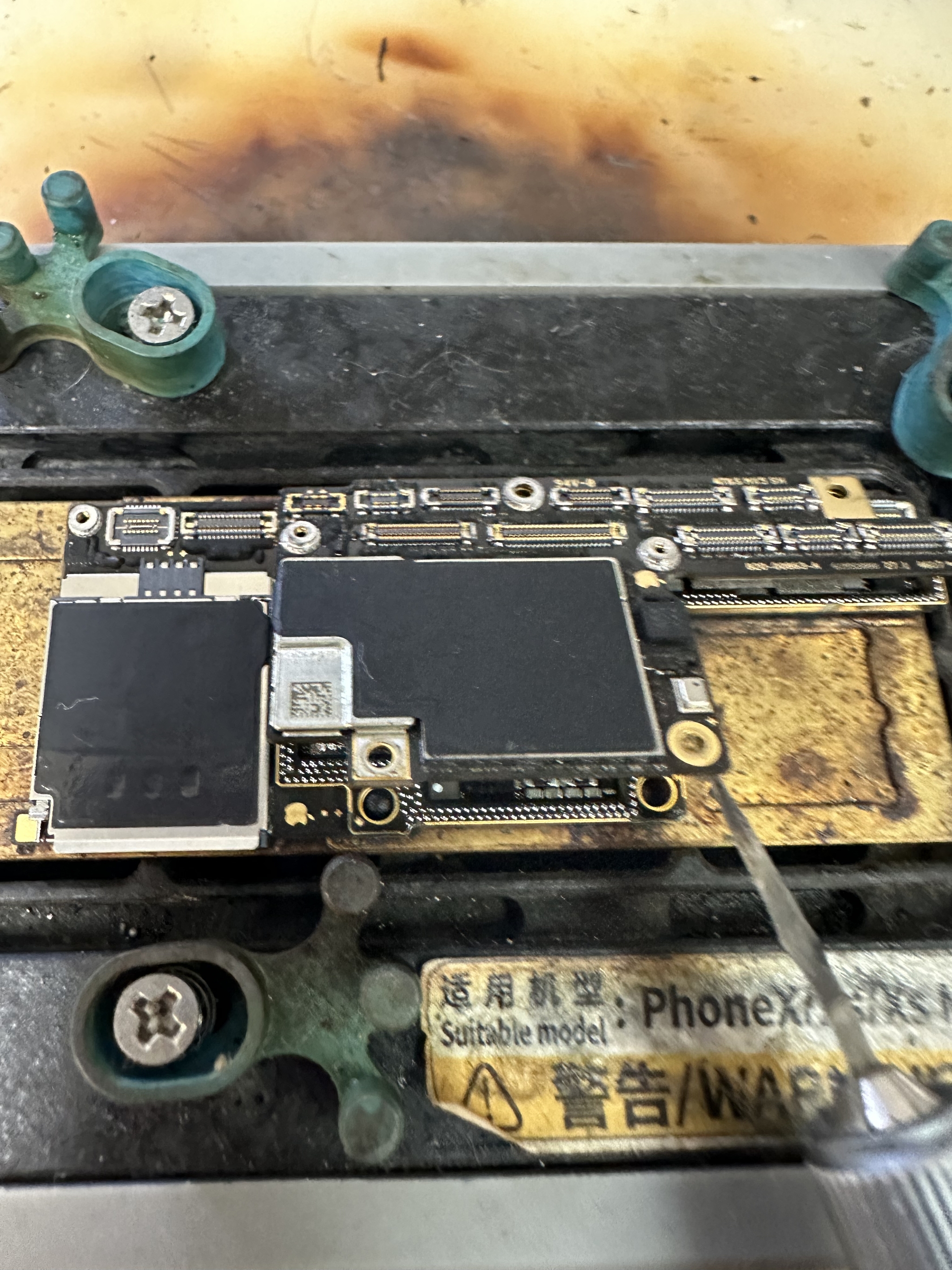

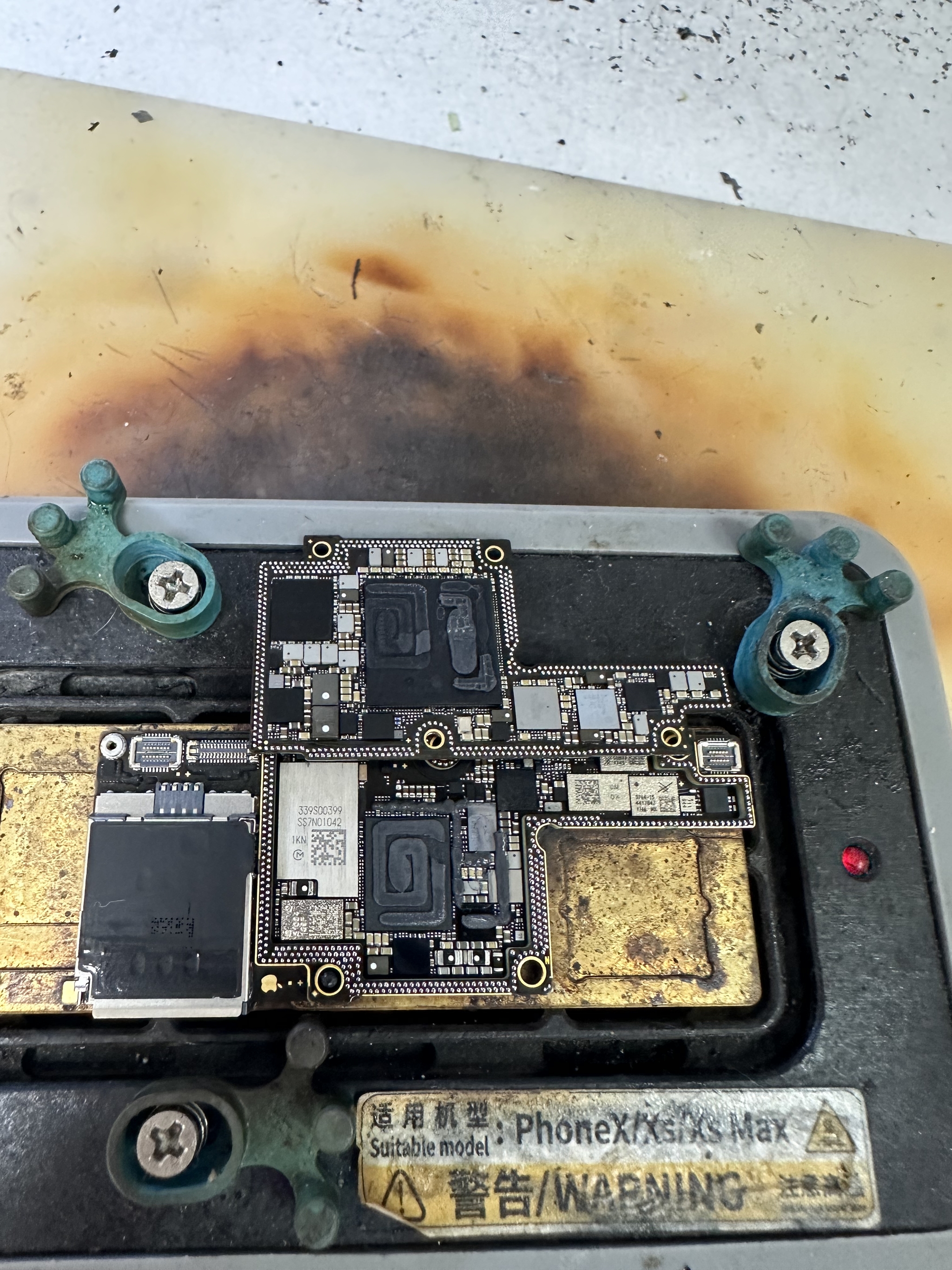

Ставим на подогрев и ожидаем спаивания половин.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

Чистим и возвращаем уплотнители на место.

Самый распространенный ремонт среди всех аппаратов. iPhone X не включается Сервисный центр, Ремонт телефона, Ремонт iPhone, Пайка, Длиннопост, Мобильная фотография

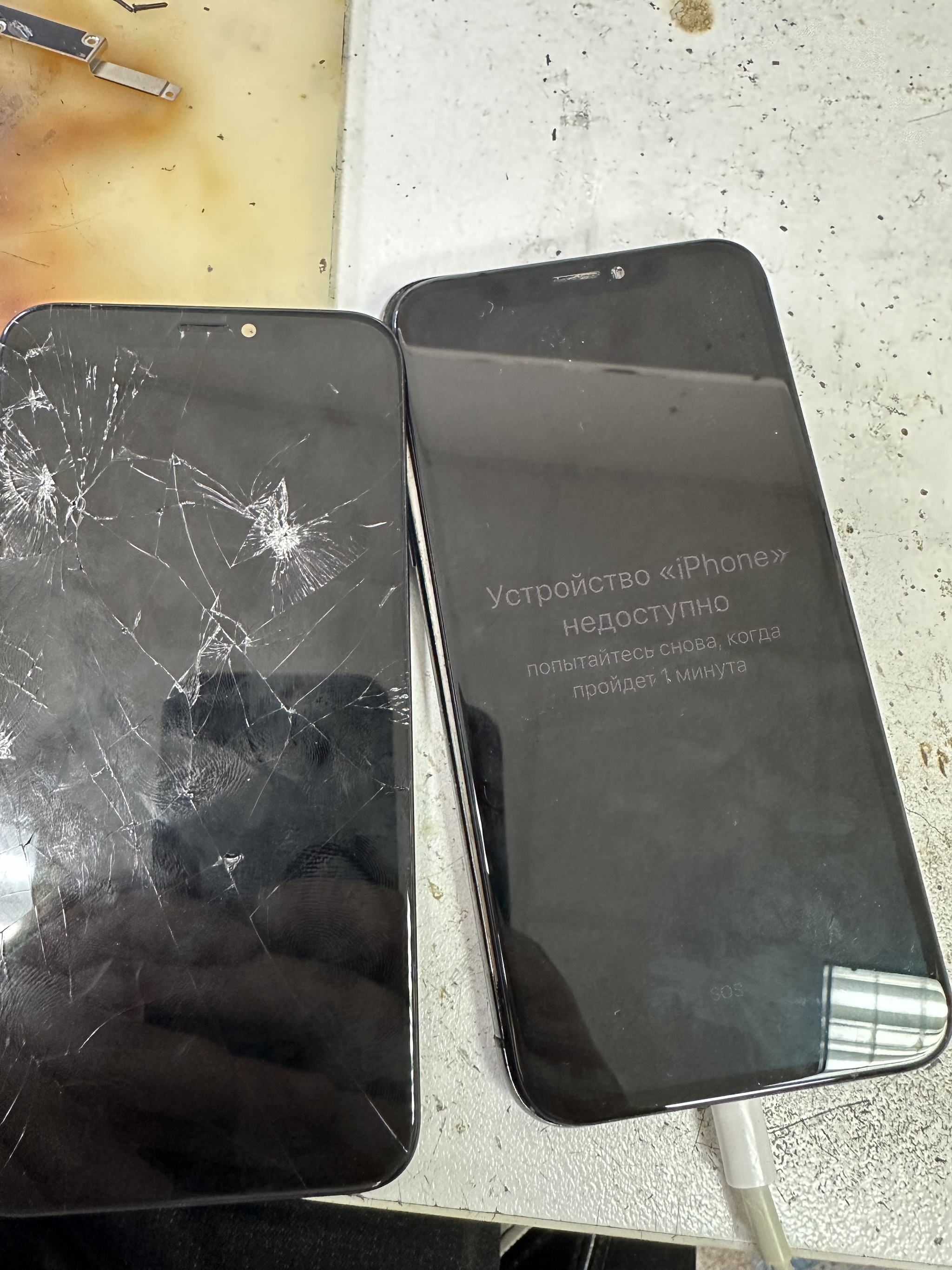

Слева родной дисплей, справа моя подкидка. Пароль клиент давать отказался, поэтому смог проверить только звуки, сеть, нфц.
Сам по себе ремонт простейший и занимает от силы час. Диагностика очень простая, требуется лишь подключить к лабораторному блоку. В 99% случаев короткое по линии vcc_main возникает из-за физической неисправности конденсаторов в линии. Редко страдают микросхемы. Само по себе устройство конденсатора обуславливает такие вот проблемы.
Сервисный центр, который пользуется нашим аутсорсом заплатил 4к. Модульный ремонт они будут делать самостоятельно. Сколько заплатит клиент - фиг его знает.
На сегодня у меня все. До новых встреч!
