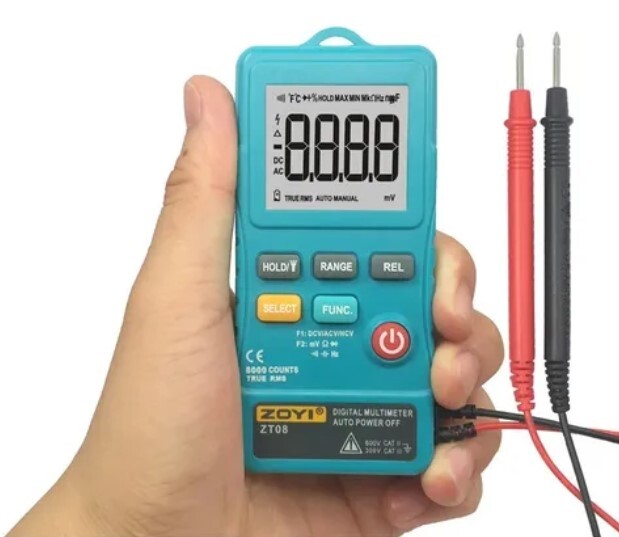

Самый маленький мультиметр ZT08 ZOYI⁠⁠

ZT08 – самый маленький мультиметр в линейке ZOIY, он измеряет сопротивление в диапазоне от одной десятой ома до 80 мегаом.

Заявленный диапазон измерения емкости от одного пикофарада до 10 тысяч микрофарад, но при измерении малых емкостей порядка 10-15 пикофарад.

Также прибор измеряет частоту от 0,5 Гц до 2 МГц. В стандартных функциях мультиметра есть прозвонка цепей, проверка PN-переходов полупроводниковых приборов, относительные измерения, автоотключение питания через 15 минут. Есть возможность обойти автоотключение, если при включении удерживать кнопку Hold.

Количество отчетов на диапазон измерения составляет 8000, что неплохо для такого маленького прибора. Он автоматически и вручную выбирает режимы измерений. Базовая точность – 0,5%. Мультиметр измеряет постоянное напряжение от одного милливольта до 600 вольт и переменное напряжение от 0,1 милливольта до 600 вольт. Частотный диапазон – до 1 кГц.

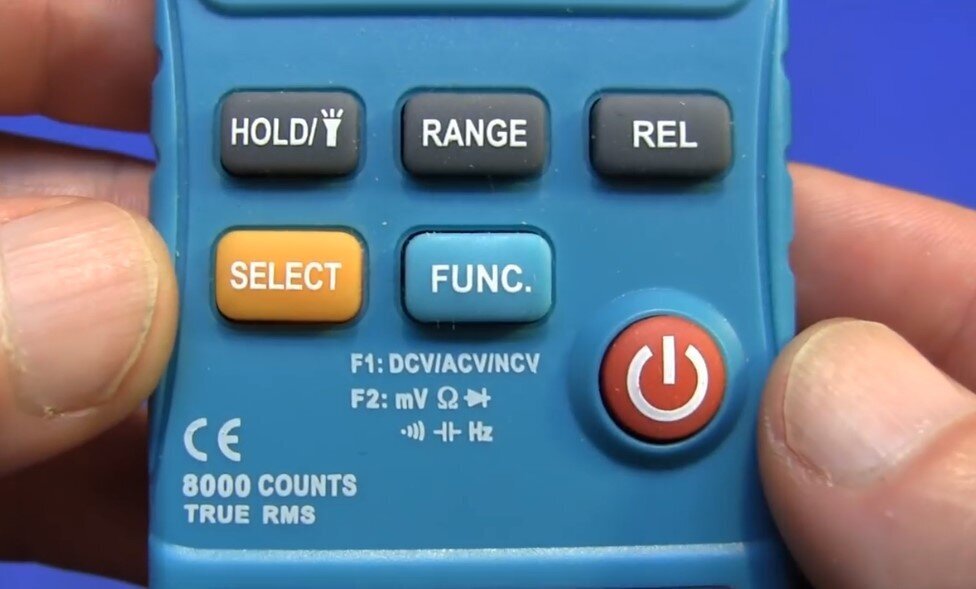

На панели мультиметра всего шесть кнопок: кнопка включения с фиксацией, кнопка функции (Function) с фиксацией, кнопка Select для переключения режимов, кнопка Hold для удержания показаний и включения фонарика, кнопка Range для ручного выбора пределов измерений и кнопка Rel для режима относительных измерений.

Прибор весит 53 грамма и питается от стандартного литиевого элемента CR2032. Кнопка включения фиксируется, как и кнопка функции, которая имеет два положения: F1 и F2. В режиме F1 измеряются постоянное и переменное напряжения, а также работает бесконтактный детектор напряжения (NCV). В режиме F2 доступны измерения малых напряжений (милливольты), сопротивлений, проверка PN-переходов, прозвонка цепей, измерение емкости и частоты. Режимы переключаются кнопкой Select.

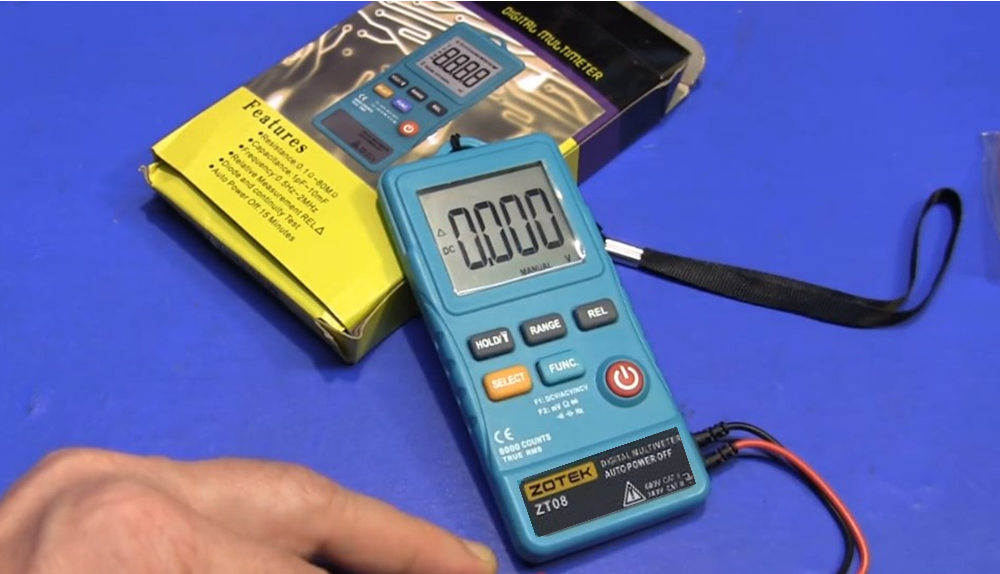

Экран у мультиметра жидкокристаллический, с хорошими углами обзора. Для такого маленького прибора он достаточно крупный. В комплекте идет ремешок, который можно прикрепить к прибору, чтобы носить его на запястье.

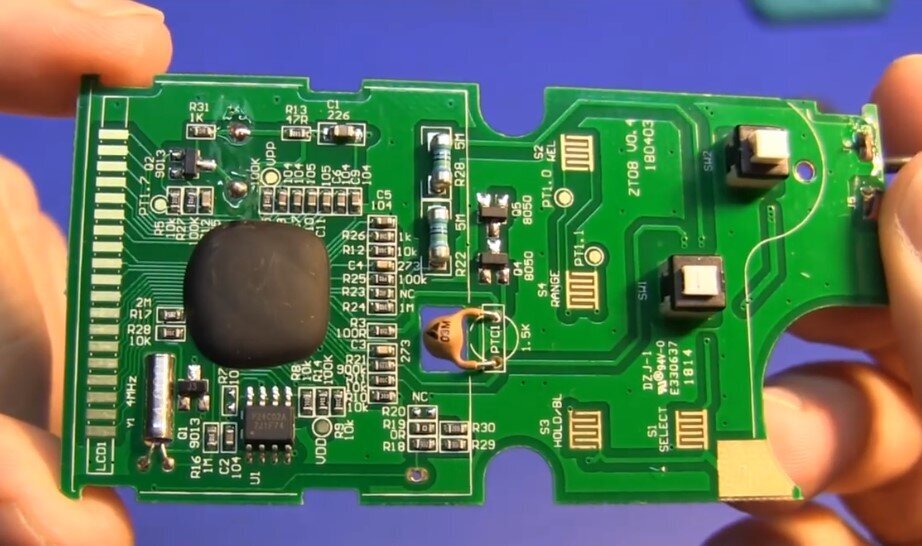

Разобрал мультиметр, и сейчас вы видите его печатную плату. Микросхема без корпуса, которая монтируется непосредственно на текстолит печатной платы. Деталька, напоминающая конденсатор, на самом деле является терморезистором с сопротивлением 1,5 кОм, вероятно, предназначенным для компенсации изменений температуры окружающей среды. Два механических переключателя с фиксацией — это кнопка включения питания и кнопка Function.

На плате достаточно свободного места, и можно было бы установить небольшой шунт, чтобы прибор мог измерять постоянный ток, хотя бы до 1 ампера.

Основные недостатки – невозможность измерения тока и проблемы с измерением малых емкостей. Звук прозвонки не очень громкий.

В остальном прибор показал хорошую точность при измерении напряжения и емкости. Размеры и функциональность делают его отличным выбором для поездок. В целом, несмотря на некоторые недочеты, я доволен этим мультиметром и рекомендую его для использования.
