Ретропонедельник №91 Лазер ЛГ-78⁠⁠

Начинаем понедельник с нового экспоната виртуального музея советской бытовой техники. Но не ограничивая себя рамками бытовой техники, сегодня будем рассматривать советский лазер ЛГ-78.

На фото лазер с блоком питания. Произведен Львовским заводом Полярон. Это гелий-неоновый лазер небольшой мощности, сопоставимой с бытовыми лазерными указками.

1980 год. Преимущество лазера - его когерентность, поэтому его можно использовать в опытах с голографией. Блок питания выдает напряжение в пару киловольт постоянного тока, с возможностью отрегулировать ток.

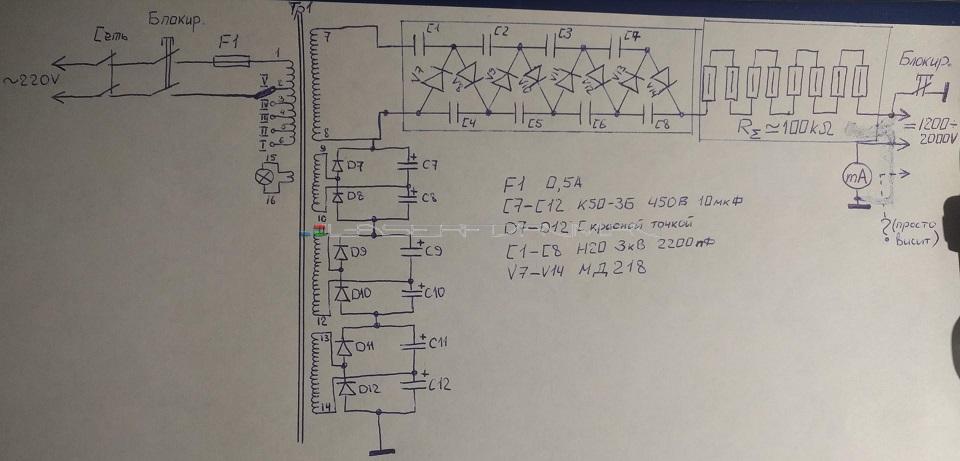

Блок питания достаточно простой - на умножителях напряжения. На форуме даже нашлась срисованная схема, привожу для общего понимания.

Видно концевые выключатели блокировки, отключают цепь, если кто-то попытается запустить блок питания без кожуха.

Высоковольтный разъем с фишкой из фторопласта.

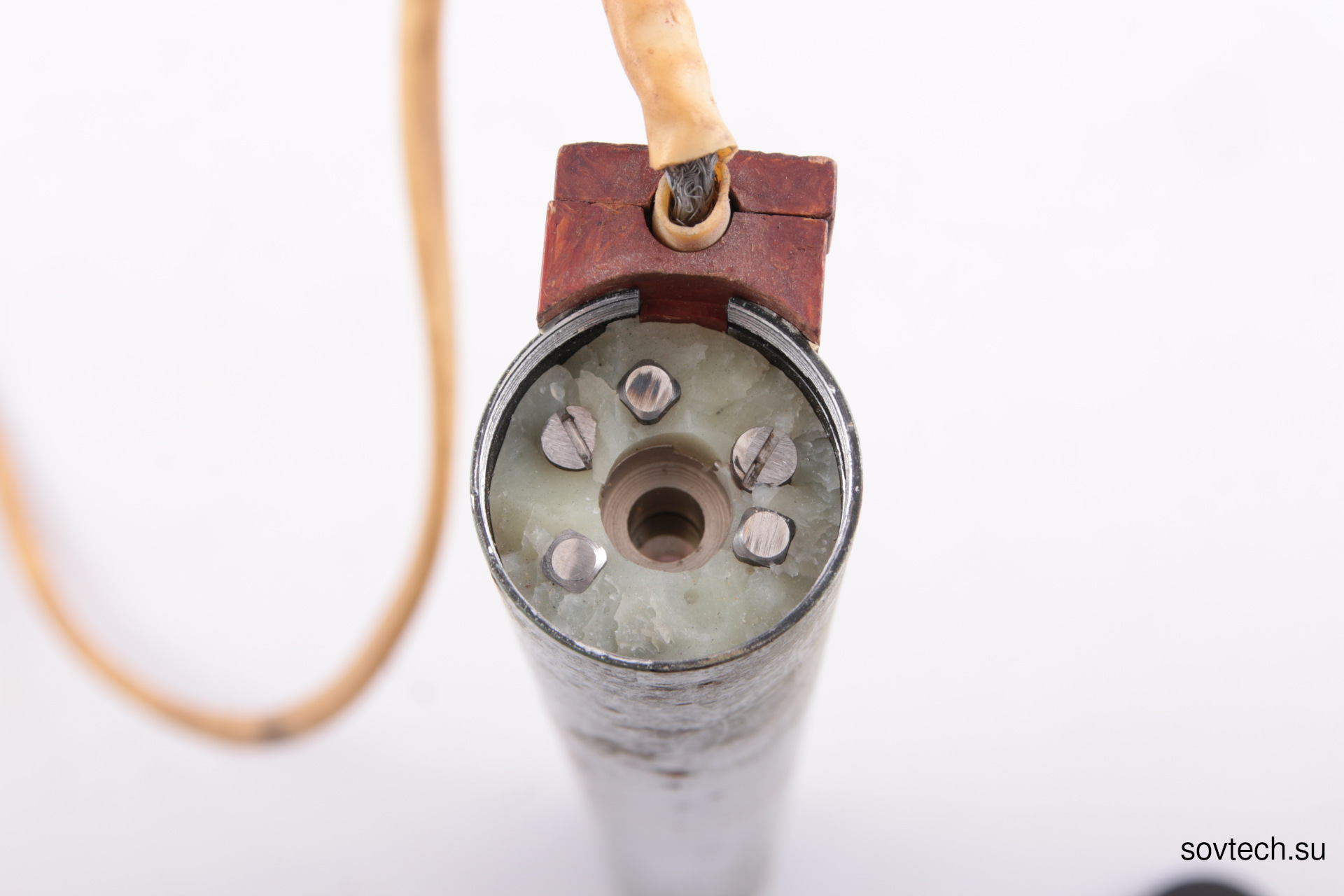

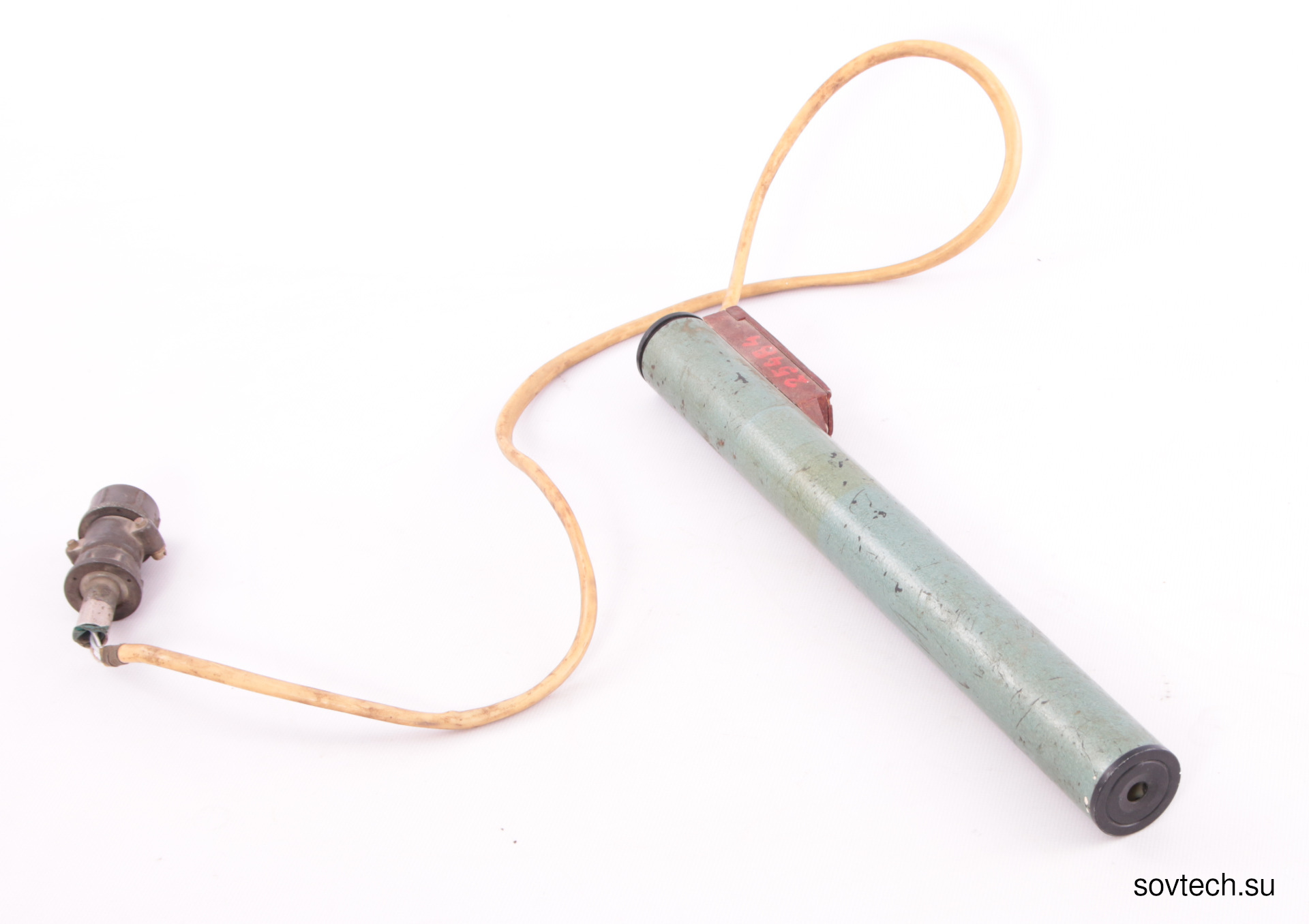

Сам лазер в кожухе их металла, выходное окно на фото обращено к нам. Есть открутить крышки, то видно глухое и полупрозрачное зеркало с фланцем юстировки, залитое компаундом

Естественно для поста я аккуратно компаунд снял

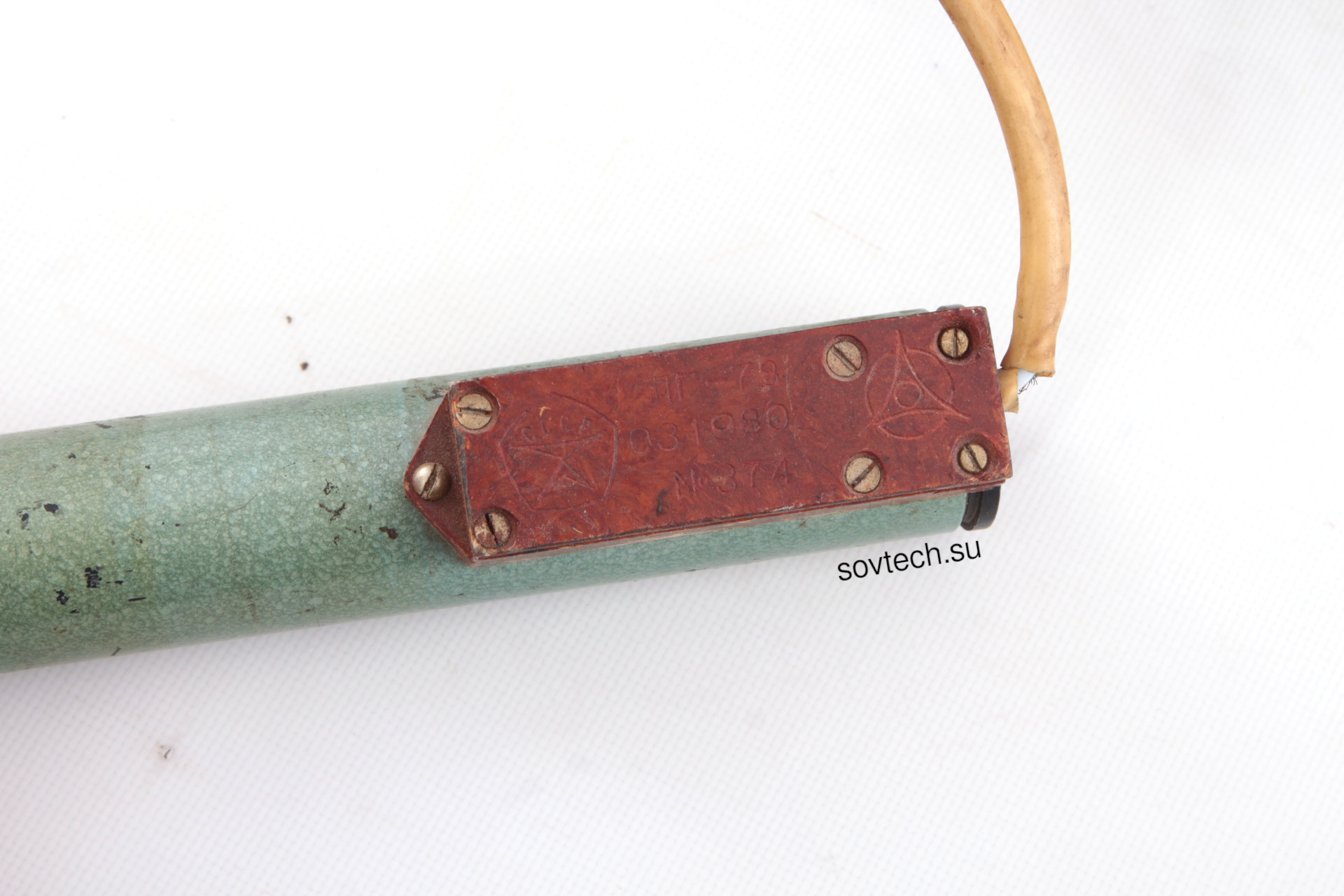

Резисторы

Сама трубка лазера:

По сути - трубка похожа на неоновую вывеску, только имеет пару зеркал с точной настройкой.

Свет должен многократно пробегать через активную среду усиливаясь, для чего зеркала выставляют винтами параллельно.

Это наверное самое печальное фото. Разряд с фиолетовым оттенком - а значит в трубку попал азот из воздуха. Места соединения стекла трубки и металлических наконечников с зеркалами не идеально, и года взяли свое - посторонние газы смогли попасть внутрь. Теперь это газоразрядная лампочка, а не лазер.
